Сборка коробки передач для ВАЗ 2109 требует внимательности и точности. Этот процесс можно разделить на несколько этапов, каждый из которых играет ключевую роль в долговечности и эффективности работы трансмиссии. Чтобы добиться оптимальной работы механизма, важно не только правильно собрать все элементы, но и соблюдать последовательность операций.
Перед началом сборки необходимо подготовить рабочее место и инструменты. Убедитесь, что у вас есть все нужные компоненты, включая коробку передач, сальники, подшипники, шестерни и сцепление. Особое внимание стоит уделить чистоте деталей – даже небольшие загрязнения могут повлиять на качество работы коробки.
Первая важная деталь – это правильная установка подшипников. Они должны быть тщательно очищены от старого масла и загрязнений. При сборке убедитесь, что подшипники вмонтированы без перекосов. Ошибки на этом этапе могут привести к быстрому износу коробки и выходу из строя всех ее механизмов. Также важно следить за состоянием синхронизаторов, которые обеспечивают плавное переключение передач.
Не менее критичным моментом является правильная установка вала. Он должен быть установлен в коробке строго по центру, без люфта. Проверка валов на наличие дефектов поможет избежать возможных поломок в будущем. Кроме того, важно соблюсти правильную натяжку всех болтов и гаек, чтобы избежать их ослабления в процессе эксплуатации.
Подготовка инструментов и деталей для сборки коробки передач
Для успешной сборки коробки передач ВАЗ 2109 необходимо подготовить несколько ключевых инструментов и комплектующих. Тщательная подготовка обеспечит точность и долговечность работы всех механизмов.
Инструменты: Вам понадобятся ключи, подходящие по размерам для болтов и гаек коробки, включая рожковые и торцевые. Лучше всего использовать набор с головками от 8 до 19 мм. Также потребуется гаечный ключ с длинной рукояткой для удобства работы с болтами, расположенными в труднодоступных местах.
Для снятия сальников, подшипников и других прессованных элементов используйте специализированный съемник. Он позволит аккуратно извлечь детали, не повредив корпус коробки. Не забудьте о наборе пластиковых или медных молотков, которые помогут избежать повреждений при аккуратной установке или снятии элементов.
Детали: Перед сборкой необходимо тщательно проверить все детали коробки передач на наличие износа или повреждений. Обратите внимание на подшипники, которые должны вращаться без люфта, а также на сцепление шестерен – они не должны иметь трещин или сильных следов износа. Проверяйте состояние синхронизаторов, втулок и уплотнительных колец. Если какая-то деталь выглядит сомнительно, лучше заменить ее, чтобы избежать проблем в дальнейшем.
Смазка – еще один важный элемент. Для сборки коробки передач ВАЗ 2109 потребуется трансмиссионное масло, рекомендованное производителем. Используйте смазочные жидкости, соответствующие стандартам ГОСТ, для уменьшения трения и увеличения срока службы элементов.
Не забудьте подготовить рабочее место. Для сборки коробки необходимо чистое пространство, где можно разместить все детали и инструменты. Убедитесь, что у вас есть подходящее освещение, а также подставки и держатели для удобства работы.

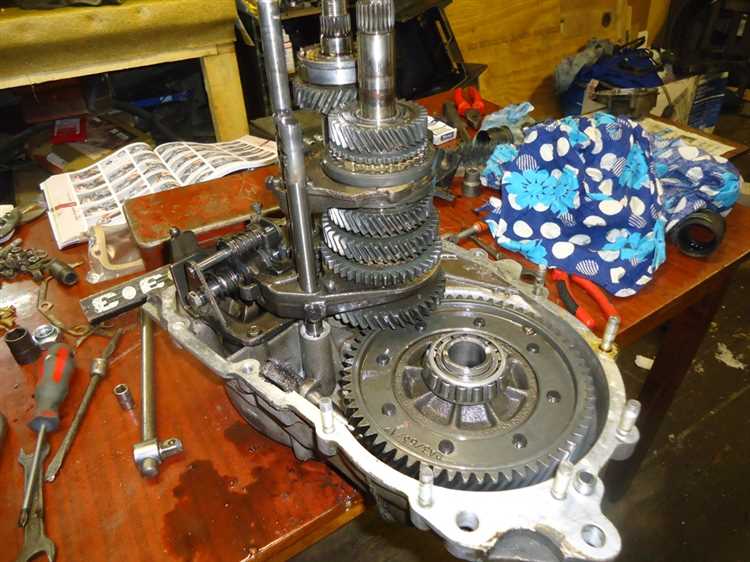

Пошаговая сборка корпуса коробки передач ВАЗ 2109
Для начала подготовки коробки передач ВАЗ 2109 к сборке, очистите все детали от грязи и старого масла. Проверьте наличие всех необходимых комплектующих: корпуса, валов, шестерен, подшипников, уплотнителей и гаек. Все детали должны быть в хорошем состоянии, без трещин и деформаций.
1. Установка подшипников в корпус. Начните с установки подшипников на корпус коробки передач. Они должны быть вставлены в предусмотренные посадочные места с использованием подходящего инструмента, чтобы избежать повреждений. Используйте смазку для подшипников, чтобы предотвратить их перегрев при первой эксплуатации.
2. Установка вала и сальников. Прокачайте сальники специальной смазкой перед установкой. Вал вставляется в корпус коробки, при этом важно соблюдать точность установки, чтобы избежать лишнего износа деталей. Убедитесь, что все элементы вала свободно вращаются внутри корпуса.
3. Монтаж шестерен. Установите первичные и вторичные шестерни на соответствующие валы. Шестерни должны входить в зацепление четко и без люфтов. Применяйте смазку для шестерен, чтобы уменьшить трение и продлить срок службы коробки.
4. Установка механизма переключения передач. Вставьте рычаг и пружины в корпус, следя за точной установкой всех соединений. Важно правильно расположить фиксатор и шестерни, чтобы механизм переключения работал без заеданий и с максимальной четкостью.
5. Закрытие корпуса. После того как все компоненты установлены, аккуратно закройте корпус крышкой. Перед закручиванием болтов убедитесь, что все элементы находятся на своих местах и не имеют смещений. Используйте герметик на поверхности соединения для обеспечения надежности герметизации и предотвращения утечек масла.
6. Проверка работы. После сборки коробки передач проведите тест на вручную прокручиваемом вале. Убедитесь, что все шестерни включаются плавно, без заеданий и посторонних шумов. Проверьте зазоры и натяжение всех деталей, чтобы избежать преждевременного износа.
Установка синхронизаторов и шестерен на ВАЗ 2109
Установка синхронизаторов и шестерен на коробку передач ВАЗ 2109 требует внимательности и точности, так как от правильности сборки зависит дальнейшая эксплуатация трансмиссии. Ниже приведены шаги, которые помогут грамотно выполнить эту задачу.
Перед началом работы подготовьте рабочее место и инструменты. Вам понадобятся гаечные ключи, съёмники, отвертки, смазка и специальный инструмент для установки синхронизаторов.
Шаг 1: Подготовка синхронизаторов
Сначала необходимо подготовить синхронизаторы. Убедитесь, что они не имеют повреждений, износа или следов коррозии. Чистота деталей критична для их нормальной работы.
- Проверьте состояние кольца синхронизатора. Оно не должно быть деформированным.
- При необходимости замените изношенные детали, включая кольца и пружины.
Шаг 2: Установка шестерен
Шестерни на ВАЗ 2109 устанавливаются в определенной последовательности. Важно правильно ориентировать их в соответствии с направлением вращения и зацеплением с другими шестернями.
- Установите первичную шестерню на вал коробки передач.
- Обычно для правильной установки используется фиксатор, чтобы шестерня не двигалась до окончательной сборки.
- Смазка на шестернях должна быть нанесена в соответствии с рекомендациями производителя. Для этого используйте трансмиссионное масло.
Шаг 3: Установка синхронизаторов
После установки шестерен можно приступить к синхронизаторам. Главное, чтобы они сели на место без перекосов. Придерживайтесь следующего порядка действий:
- Вставьте синхронизаторы в шлицы на валах.
- Проверьте, чтобы каждый синхронизатор был зафиксирован в своём положении. Используйте специальный инструмент для давления на синхронизатор, если это необходимо.
- Убедитесь, что синхронизаторы плотно прилегают и не имеют люфта, что обеспечит их нормальную работу при переключении передач.
Шаг 4: Проверка работы синхронизаторов
После установки всех деталей важно проверить их функциональность. Включите коробку передач вручную или с помощью тестового вала, чтобы убедиться, что синхронизаторы плавно включают передачи и не заедают.
- Проверьте, нет ли чрезмерного шума или трения при переключении передач.
- Убедитесь, что все шестерни срабатывают без лишних усилий.
При установке синхронизаторов и шестерен на ВАЗ 2109 важно следить за точностью каждой операции. Малейшие отклонения могут привести к снижению срока службы коробки передач и ухудшению работы трансмиссии.
Как правильно установить вал сцепления в коробку передач
Для установки вала сцепления в коробку передач ВАЗ 2109 потребуется аккуратность и соблюдение последовательности действий. Несоблюдение технологии может привести к проблемам в работе трансмиссии. Рассмотрим основные этапы установки.
- Подготовка вала сцепления: Перед установкой убедитесь, что вал сцепления не имеет дефектов (трещины, износы) и что он чист. Очистите его от грязи и смазки, если необходимо. Также проверьте подшипники вала, они должны быть без люфта.
- Подготовка коробки передач: Убедитесь, что коробка передач готова к установке вала. Проверьте состояние шестерен и приводных элементов. Протирайте места, где будет проходить вал, чтобы избежать попадания мусора.
- Установка вала в корпус коробки: Вставьте вал сцепления в соответствующий гнездо корпуса коробки передач. При этом необходимо следить, чтобы вал свободно вращался в подшипниках и не испытывал сопротивления. Важно, чтобы вал не попадал на зубья шестерен, чтобы избежать повреждений.
- Проверка фиксации: После того как вал окажется в нужном положении, проверьте, чтобы он зафиксировался в подшипниках или других местах крепления. Иногда для этого требуется использовать специальное крепежное устройство.
- Проверка работы: После установки вала сцепления вручную прокачайте сцепление, чтобы удостовериться, что вал не вызывает лишнего трения и все элементы работают плавно. Также стоит проверить, не возникли ли посторонние звуки, указывающие на проблемы с установкой.
Неправильная установка вала сцепления может привести к его заклиниванию или ускоренному износу, поэтому важно следить за качеством монтажа на каждом этапе. Если вы сомневаетесь в своих силах, рекомендуется обратиться к специалистам для выполнения установки.
Настройка механизмов переключения передач для ВАЗ 2109
Для точной и надежной работы коробки передач ВАЗ 2109 необходимо правильно настроить механизм переключения. Это обеспечит плавное и четкое переключение передач, а также продлит срок службы трансмиссии. Процесс настройки включает несколько ключевых этапов, которые должны быть выполнены с максимальной точностью.
Первым шагом является регулировка троса сцепления. Он должен быть правильно натянут, чтобы обеспечить достаточный ход педали и четкость срабатывания сцепления. Недостаточное натяжение троса может привести к проблемам с включением передач, а слишком туго натянутый трос создаст чрезмерное сопротивление и быстро износит компоненты системы. Оптимальный зазор между педалью сцепления и кузовом составляет 2-3 см.
Далее следует обратить внимание на регулировку рычага переключения передач. Он должен быть установлен в таком положении, чтобы обеспечить минимальное сопротивление при движении. Для этого необходимо ослабить крепежные болты рычага и отрегулировать его положение, после чего затянуть болты. Рычаг должен свободно двигаться в пределах своих установленных ограничений, не имея люфта.
Следующий этап – настройка рычагов механизма выбора и включения передач. Для этого потребуется открутить несколько болтов, которые крепят рычаги в трансмиссии. После этого необходимо вручную установить рычаги в положение, соответствующее нейтральному положению коробки передач. Важно проверить, что все рычаги имеют свободный ход, и нет излишнего заедания или сопротивления при переключении передач.
Для точности регулировки рекомендуется провести тест на рабочем автомобиле. Завести мотор и несколько раз пройти через весь диапазон передач. Если при переключении возникает затруднение или неполное включение передачи, возможно, потребуется повторить регулировку рычагов или троса сцепления.
Не стоит забывать и о смазке механизмов. Все подвижные элементы механизма переключения передач необходимо регулярно смазывать специальной трансмиссионной жидкостью или графитовой смазкой. Это позволит избежать быстрого износа деталей и обеспечит плавную работу системы.
Проверка герметичности и тестирование собранной коробки передач
После сборки коробки передач ВАЗ 2109 необходимо провести проверку герметичности. Это критичный этап, так как утечка масла или других жидкостей может привести к поломке трансмиссии. Для начала стоит визуально осмотреть все соединения, места установки сальников и уплотнителей. Если нет видимых повреждений, можно приступать к следующей проверке.
Для тестирования герметичности используйте метод давления. Закройте все отверстия коробки передач, оставив только одно для подачи воздуха или жидкости. Подключите насос с манометром к этому отверстию и создайте давление, равное рабочему давлению в коробке передач при эксплуатации. Дайте системе постоять в таком состоянии 15-20 минут. Если давление не снизилось, герметичность обеспечена.
Если проверка давления не дала результатов или необходимо тестировать герметичность в рабочем состоянии, проведите тест с использованием масла. Наполните коробку передач до уровня, который был бы в процессе эксплуатации, затем поставьте машину на подъемник и осмотрите все стыки и соединения. В случае наличия утечек немедленно замените уплотнители или прокладки.
Следующим шагом является тестирование работы коробки передач в реальных условиях. Запустите двигатель и переключите передачи на холостом ходу. Убедитесь, что передача включается плавно, без усилий или заеданий. Затем проведите тест в движении, начиная с первой передачи. Переключайтесь через все ступени, обращая внимание на наличие скрежета, посторонних звуков или затруднений при включении.
Если в процессе тестирования не возникло подозрительных симптомов, и коробка не проявляет утечек, значит, работа выполнена успешно. При этом не забывайте после тестирования еще раз проверять уровень масла в коробке передач и убедитесь, что оно не вытекло и не имеет загрязнений.
Вопрос-ответ:
Какие основные детали входят в состав коробки передач ВАЗ 2109?
Коробка передач ВАЗ 2109 состоит из нескольких ключевых элементов: корпуса, синхронизаторов, шестерен, валов, подшипников и механизмов переключения. Основная задача этих частей — передача крутящего момента от двигателя к колесам, с возможностью изменения передаточных чисел для различных условий движения.
Как правильно снять коробку передач с автомобиля ВАЗ 2109?
Для снятия коробки передач с ВАЗ 2109 нужно выполнить несколько шагов. Начните с отсоединения аккумулятора и снятия привода сцепления. Затем необходимо снять все элементы, которые могут мешать доступу к коробке: выхлопную систему, карданный вал и элементы подвески. После этого откручиваются болты крепления коробки, и ее аккуратно снимают с двигателя. Важно следить за состоянием соединений и избегать повреждений проводки.
Какие инструменты потребуются для сборки коробки передач ВАЗ 2109?
Для сборки коробки передач ВАЗ 2109 вам понадобятся стандартные инструменты, такие как набор ключей, отверток, динамометрический ключ, молоток и съемники для подшипников. Также для работы с шестернями и синхронизаторами могут понадобиться специализированные инструменты, например, пресс для запрессовки подшипников или съемник для шестерен. Важно соблюдать осторожность, чтобы не повредить детали во время сборки.
Как проверить состояние коробки передач ВАЗ 2109 перед сборкой?
Перед сборкой коробки передач ВАЗ 2109 следует тщательно осмотреть все детали на наличие повреждений, износа и загрязнений. Особое внимание стоит уделить шестерням и синхронизаторам, а также подшипникам и валам. Проверьте наличие люфта на валах, а также износ зубьев шестерен. Если детали сильно изношены, их следует заменить. Очистите все элементы от старого масла и грязи перед сборкой, чтобы избежать проблем в будущем.
Какие проблемы могут возникнуть при неправильной сборке коробки передач ВАЗ 2109?
При неправильной сборке коробки передач ВАЗ 2109 возможны различные проблемы, такие как неправильное переключение передач, наличие шумов или вибраций при движении. Это может происходить из-за неправильной установки синхронизаторов или шестерен, несоответствия зазоров в подшипниках, а также из-за неправильной регулировки механизмов переключения. В таких случаях может потребоваться разборка коробки и повторная сборка с учетом всех необходимых допусков и зазоров.
