Корректировка размеров объектов в AutoCAD исключительно по оси X – задача, часто встречающаяся при работе с чертежами, где необходимо трансформировать ширину без влияния на высоту и глубину. Эта операция особенно актуальна при подготовке фасадов, продольных разрезов или адаптации импортированных объектов с несоответствующими пропорциями.
Для выполнения масштабирования по оси X следует использовать команду SCALE совместно с опцией non-uniform scaling. Однако стандартный интерфейс AutoCAD не предоставляет прямой возможности масштабировать только по одной координатной оси. Для обхода этого ограничения применяется команда SCALE в сочетании с UCS (пользовательской системой координат) и масштабированием с помощью объектных ручек или команды STRETCH.

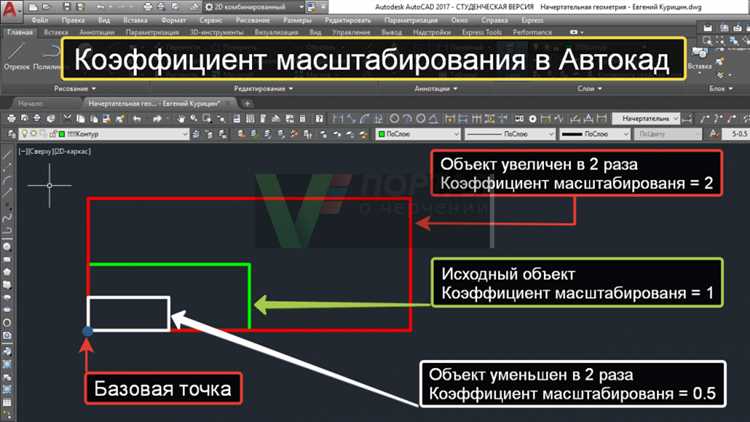

Одним из точных методов является использование команды SCALE с предварительным переходом в UCS, ориентированный вдоль оси X. После установки нужной системы координат можно задать масштабный коэффициент только по этой оси, предварительно «растянув» объект с помощью ручного выделения и ввода значений в командной строке. Например, масштабирование в 1.5 раза по X требует задания соответствующего коэффициента при вводе параметров.
Чтобы изменить масштаб объекта только по оси X в AutoCAD, необходимо использовать команду SCALE в сочетании с UCS (пользовательской системой координат) и опцией Reference. Прямое масштабирование по одной оси без вспомогательных шагов невозможно, так как команда SCALE по умолчанию работает равномерно по всем осям.
Сначала задайте UCS так, чтобы ось X соответствовала нужному направлению масштабирования. Введите команду UCS, затем опцию Object и выберите объект или грань, по которой необходимо выровнять координаты. Это позволит направить ось X вдоль нужного вектора.
Затем выполните команду SCALE, выберите объект, укажите базовую точку. После этого используйте опцию Reference: введите R, задайте текущую длину вдоль оси X, затем – новую желаемую длину. Например, если текущая длина объекта по X – 100, а нужно увеличить до 150, вводите 100, затем 150. Масштаб изменится только по направлению X в текущей системе координат.
После завершения операции верните UCS в исходное положение с помощью команды UCS и опции World. Это важно для корректного отображения других элементов и дальнейшей работы в глобальной системе координат.
При необходимости можно также использовать блоки и изменять масштаб через свойства, но метод через Reference и UCS дает точный контроль над масштабированием по выбранной оси без искажения геометрии по другим направлениям.
Применение пользовательской базовой точки при изменении масштаба по X
При масштабировании объектов по оси X в AutoCAD критически важно точно задать базовую точку, так как от неё зависит положение и ориентация результата. Использование пользовательской базовой точки позволяет управлять началом деформации, избегая смещения геометрии в нежелательную сторону.
Для задания собственной базовой точки при применении команды SCALE с опцией изменения масштаба по X выполните следующее:
1. Выделите объект или группу объектов.
2. В командной строке введите SCALE и нажмите Enter.
3. Укажите базовую точку вручную, щелкнув мышью в нужной координате модели. Это может быть, например, крайняя левая точка детали или центр симметрии, в зависимости от требований.
4. После задания базовой точки нажмите R (Reference), затем задайте исходную длину и новую длину вдоль оси X. Используйте ортогональный режим (F8) для ограничения ввода строго по горизонтали.
5. Если необходимо масштабировать только по X, примените команду STRETCH или воспользуйтесь параметром Non-Uniform Scale в панели свойств блока, предварительно разблокировав оси Y и Z.
Использование базовой точки не только обеспечивает точное позиционирование, но и позволяет сохранить геометрию в нужной части чертежа без дополнительных корректировок после масштабирования. Особенно это актуально при работе с архитектурными планами, машиностроительными чертежами и схемами коммуникаций, где критично точное соответствие по координатам.
Изменение масштаба блока по оси X без разрушения блока
Для изменения масштаба блока по оси X в AutoCAD без его взрыва необходимо использовать динамические блоки с параметрами растяжения и масштабирования. Это позволяет сохранить целостность блока и при этом управлять его геометрией по нужной оси.
- Откройте блок в редакторе блоков (BEDIT).
- Добавьте параметр «Линейный» и разместите его вдоль оси X.
- Добавьте к этому параметру действие «Масштаб». Укажите только ось X для масштабирования.
- Закройте редактор блоков с сохранением изменений.
При вставке такого блока в чертёж вы сможете масштабировать его только по оси X с помощью ручки параметра, не разрушая структуру блока.
- Выделите блок на чертеже.
- Перетащите ручку масштаба вдоль оси X или задайте точное значение масштаба в свойствах.
Если блок уже создан и не является динамическим, его можно преобразовать:
- Вызовите команду BEDIT и выберите нужный блок.
- Добавьте параметр и действие, как описано выше.
- Сохраните изменения. Блок станет динамическим и получит возможность масштабирования по X без разрушения.
Использование динамических параметров обеспечивает точность трансформаций и упрощает редактирование сложных чертежей.
Масштабирование по X с сохранением пропорций текста и штриховки
При масштабировании объектов по оси X в AutoCAD важно предотвратить искажение аннотативных элементов, таких как текст и штриховка. Для сохранения читаемости и корректного отображения необходимо заранее задать правильные параметры.
Перед началом масштабирования отключите ассоциативность штриховки, если она включена. Это делается через свойства объекта, установив параметр «Ассоциативность» в значение «Нет». Иначе при масштабировании по X узор штриховки может деформироваться и потерять форму.

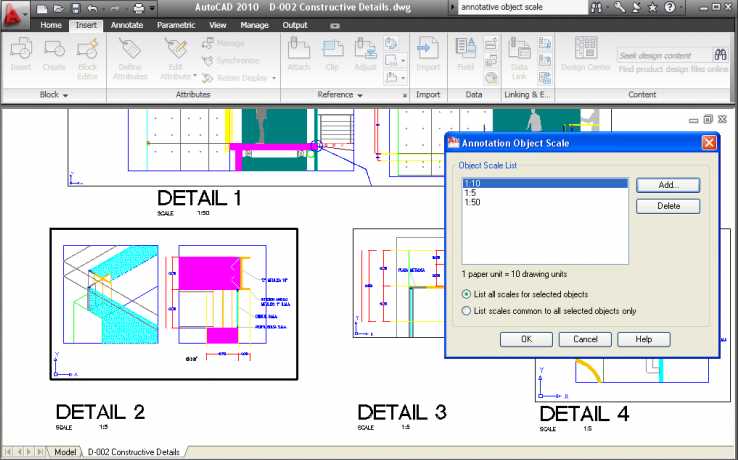

Для текста, используемого в аннотативных стилях, следует применять аннотативную масштабируемость. Проверьте, что текстовый стиль аннотативный, а объект имеет включённый параметр «Аннотативность». Это обеспечит автоматическую подстройку размера под масштаб вида без искажения пропорций при изменении размеров геометрии.
Само масштабирование выполняется с помощью команды SCALE с выбором опции «Reference». Укажите базовую точку, затем исходное расстояние по оси X и новое расстояние, соответствующее нужному масштабу. Такой способ позволяет точно задать масштаб без изменения Y и Z координат.
Если требуется масштабировать только геометрию, исключая текст и аннотативные объекты, используйте фильтрацию через команду SELECT, выбирая исключительно нужные элементы. Это позволит избежать непреднамеренного изменения формата текста или плотности штриховки.
После масштабирования проверьте визуализацию штриховки. Если плотность изменилась, скорректируйте параметр «Scale» в свойствах штриховки вручную. Для сохранения одинакового вида на разных чертежах рекомендуется использовать один и тот же масштабный коэффициент или прописывать значения через переменную HPSCALE.
Использование параметрических зависимостей при масштабировании по X
Для точного масштабирования объектов по оси X в Автокаде целесообразно применять параметрические зависимости, особенно при работе с чертежами, требующими строгой геометрической логики. Основной инструмент – геометрические и размерные зависимости, доступные на вкладке «Параметризация».
Чтобы задать масштабирование по X, необходимо использовать размерную зависимость «Линейный размер», привязав её к горизонтальному отрезку или расстоянию между двумя точками по оси X. После назначения зависимости, размер становится параметром, значение которого можно редактировать напрямую.
Для создания управляемого масштабирования стоит присвоить размеру имя через вкладку «Управление параметрами» (например, «Ширина»). Это позволит задать формулу или напрямую изменить длину по оси X, масштабируя связанные элементы.
Важно избегать избыточных зависимостей, чтобы не блокировать перемещение или искажение других объектов. Оптимальная стратегия – ограничивать зависимости только в нужных направлениях и использовать фиксированные точки привязки, если необходимо сохранить положение.
Сложные фигуры рекомендуется объединять в блок, перед масштабированием по X в параметрическом режиме. Блок можно снабдить пользовательскими параметрами и действиями через редактор блоков, что обеспечит контролируемое масштабирование без искажений.
Во-вторых, стоит учитывать, что изменение масштаба по оси X влияет на отображение объектов в рабочем пространстве. Например, если чертёж должен быть увеличен по горизонтали, следует применить коэффициент масштаба только для оси X в настройках вида, оставив масштаб для оси Y неизменным. Это позволит сохранить пропорции в вертикальном направлении и избежать несоответствий.
Вопрос-ответ:
Как изменить масштаб по оси X в Автокаде?
Чтобы изменить масштаб по оси X в Автокаде, можно использовать команду «Zoom» или настроить параметры в окне «Параметры отображения». Важно выбрать нужный вид, затем применить изменение масштаба, двигая ползунок или вводя точное значение в командной строке. Для этого также можно воспользоваться командой «Scale» с указанием коэффициента для масштаба, при этом работать исключительно с осью X можно путем ввода значения только по нужной оси.
Какие инструменты позволяют настроить масштабирование по оси X?
Для масштабирования объектов по оси X в Автокаде используется несколько инструментов. Один из них — команда «Scale», которая позволяет задать коэффициент изменения масштаба для объектов, в том числе и по оси X. Важно при использовании этой команды выбрать базовую точку и указать нужный коэффициент, при этом координаты по оси Y остаются неизменными. Также можно настроить вид в окне «Вид» и «Zoom» для изменения масштаба отображения в целом по оси X.
Можно ли ограничить изменение масштаба только по одной оси в Автокаде?
Да, в Автокаде есть возможность изменить масштаб только по одной оси. Для этого можно использовать команду «Scale», при которой необходимо задать коэффициент масштабирования для одной оси, оставив другую неизменной. Также полезной может быть команда «Stretch», с помощью которой можно растянуть объекты только в пределах одной оси, не изменяя другие параметры.
Как правильно настроить отображение объектов с изменением масштаба по оси X?
Для правильного отображения объектов с изменением масштаба по оси X следует использовать инструмент «Zoom» для настройки видимой области, а затем применить команду «Scale» для изменения масштаба объектов. Если нужно настроить отображение только по оси X, можно вручную изменить параметры привязки и сетки, чтобы корректно отобразить элементы в нужном масштабе по данной оси. Важно, чтобы после изменения масштаба элементы оставались пропорциональными и не теряли четкость.
Какие есть особенности при изменении масштаба по оси X для 2D чертежей в Автокаде?
При изменении масштаба по оси X для 2D чертежей в Автокаде необходимо учитывать, что пропорции объектов могут измениться, если не будет правильно настроено масштабирование. Важно использовать команду «Scale», с точным указанием коэффициента только для оси X, что позволит сохранить неизменными остальные параметры. Для удобства можно воспользоваться оконной настройкой «Viewport», чтобы в режиме просмотра изменить отображение только по одной оси, без влияния на другие элементы чертежа.
Как изменить масштаб чертежа по оси X в AutoCAD?
Для изменения масштаба по оси X в AutoCAD можно использовать команду «Scale». Вначале выберите объект, который хотите масштабировать. Затем в командной строке введите команду SCALE и укажите базовую точку для масштабирования. После этого, задайте коэффициент масштаба. Если нужно изменить масштаб только по оси X, в командной строке можно указать параметр «Reference» и задать масштаб только в горизонтальном направлении, изменяя значения только по оси X.
Почему изменение масштаба по оси X может повлиять на другие элементы чертежа в AutoCAD?
Когда вы меняете масштаб объекта в AutoCAD, система сохраняет пропорции всех элементов, если не указано иное. Если вам нужно изменить масштаб только по оси X, важно правильно настроить параметры, чтобы это не затронуло другие оси. Без использования ограничений на масштабирование по одной оси могут измениться пропорции объектов, что может привести к искажениям. Поэтому стоит внимательно следить за параметрами команд, чтобы избежать нежелательных изменений в чертеже.
