Построение точного контура в AutoCAD по известным координатам позволяет избежать погрешностей при проектировании и экономит время на этапе корректировки. Метод особенно востребован в геодезии, архитектуре и инженерных изысканиях, когда исходные данные представлены в виде таблиц координат X и Y (или X, Y, Z).
Для построения замкнутого или разомкнутого контура необходимо использовать команду PLINE (полилиния). Координаты точек вводятся последовательно в командной строке в формате X,Y или X,Y,Z. Например: 1000,2000 – первая точка, далее 1500,2500 и так далее. После ввода всех точек замкните контур, введя Close или повторив первую координату.
Перед началом важно убедиться, что в настройках чертежа используется правильная система координат и единицы измерения. Если координаты импортированы из внешнего источника (например, Excel), их можно скопировать и вставить в командную строку AutoCAD, соблюдая точный формат. Ошибка в одной цифре может исказить весь контур.

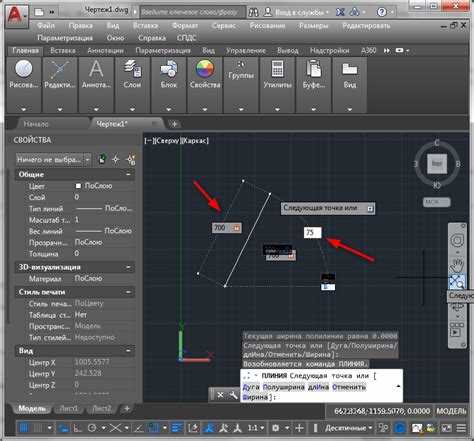

Также полезно включить режим Dynamic Input (динамический ввод), который позволяет отслеживать координаты в реальном времени и контролировать процесс построения без необходимости постоянно переключаться в командную строку. Это особенно актуально при работе с трехмерными координатами, где важна точность по оси Z.
Подготовка рабочей среды и настройка единиц измерения
Откройте AutoCAD и создайте новый чертёж, выбрав шаблон acadiso.dwt для работы в метрических единицах. Это упростит ввод координат в миллиметрах или метрах без пересчёта.
Перейдите в командную строку и введите UNITS. В открывшемся окне установите:
Тип: Десятичные;
Точность: 0.000, если требуется высокая точность при вводе координат;
Единицы измерения для вставки: Метры или Миллиметры, в зависимости от используемых координат.
Активируйте режим прямоугольной привязки: нажмите F8 или введите ORTHO и установите значение ON. Это ограничит перемещение курсора по ортогональным направлениям, что полезно при работе с координатами.
Откройте панель Drafting Settings командой DS. На вкладке Snap and Grid отключите сетку, если она мешает визуальному восприятию, и при необходимости задайте шаг привязки, например 1 или 10, чтобы упростить контроль ввода точек.
На вкладке Object Snap активируйте Endpoint, Intersection, Node – это обеспечит точное построение по введённым координатам, особенно если вы используете команды POINT или PLINE.
Проверьте системную переменную INSUNITS: введите команду и установите значение 6 для миллиметров или 4 для метров. Это гарантирует корректную интерпретацию координат при вставке блоков и внешних ссылок.
Создание точек с помощью команды POINT по известным координатам
Для построения точек по конкретным координатам в AutoCAD используется команда POINT. Перед началом убедитесь, что активна нужная система координат (обычно WCS), и отключены привязки, мешающие точному вводу (например, OSNAP).
В командной строке введите POINT или _POINT и нажмите Enter. После запроса «Укажите точку:» введите координаты в формате X,Y или X,Y,Z – через запятую без пробелов. Например, чтобы создать точку с координатами X=1200, Y=850, введите:
1200,850
Для последовательного ввода множества точек эффективнее использовать скрипт. Подготовьте текстовый файл с расширением .scr, в котором каждая строка содержит команду POINT и координаты. Пример:
POINT 500,300 POINT 520,320 POINT 540,340
Скрипт запускается через команду SCRIPT. После выбора файла AutoCAD автоматически проставит все заданные точки. Убедитесь, что координаты соответствуют действительной системе единиц и масштабу чертежа.
Если точки визуально не отображаются, проверьте переменную PDMODE (тип отображения точки) и PDSIZE (размер). Для установки крестика размером 2 единицы используйте:
PDMODE 34 PDSIZE 2
Для работы с большим числом координат рекомендуется использовать Excel для генерации строк POINT с автосборкой скрипта, затем сохранять в формате .scr. Это ускоряет построение контуров и снижает риск ошибок при ручном вводе.
Построение отрезков между точками с применением команды LINE
Для точного построения отрезков между заданными координатами в AutoCAD используется команда LINE. Она позволяет связать любые две точки отрезком, вводя координаты в командную строку.
- Включите режим ORTHO (F8), если необходимо рисовать строго по осям X и Y.
- Введите в командной строке
LINEи нажмите Enter. - При появлении запроса Specify first point введите координаты первой точки в формате
X,Y, например:1200,850. - При запросе Specify next point введите координаты следующей точки, например:
1350,850. Отрезок будет построен между двумя точками. - Повторяйте ввод координат для построения последующих отрезков. AutoCAD будет соединять каждый новый ввод с предыдущей точкой.
- Для завершения построения нажмите Enter или Esc.
Если координаты известны заранее, упростите процесс:
- Сформируйте список координат точек, соблюдая последовательность соединения.
- Вводите точки последовательно без выхода из команды LINE, чтобы получить замкнутый или разомкнутый контур.
Команда поддерживает абсолютные координаты (формат X,Y) и относительные (с префиксом @). Для работы с фиксированными точками рекомендуется использовать абсолютные координаты во избежание ошибок.
Проверьте корректность построения командой ID или LIST, выбрав интересующую точку отрезка.
Ввод координат вручную в командной строке
Для построения точного контура в AutoCAD необходимо вводить координаты в командной строке с учётом формата системы координат. В абсолютной системе каждая точка задаётся в виде X,Y, например 50,30. Нажатие клавиши Enter после ввода фиксирует точку.
При использовании относительных координат перед значениями ставится символ @. Например, чтобы от предыдущей точки построить отрезок длиной 40 единиц по оси X и 20 по оси Y, вводится @40,20. Это особенно удобно при работе с прямолинейными участками.

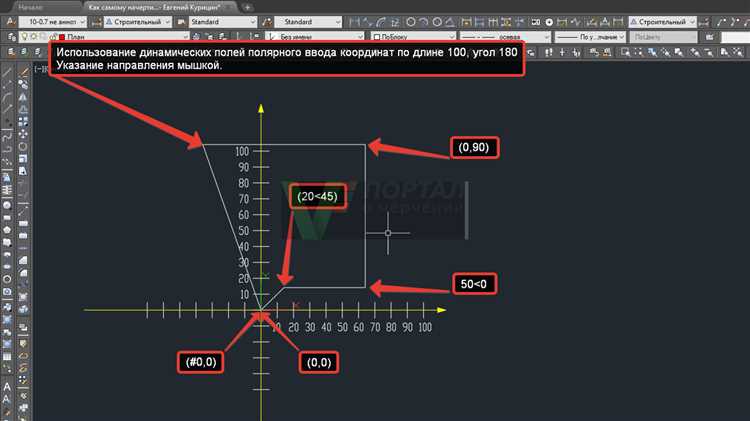

Полярные координаты позволяют задавать расстояние и угол. Формат ввода – @длина<угол. Пример: @100<45 создаёт отрезок длиной 100 под углом 45°. Угол задаётся в градусах, по умолчанию – против часовой стрелки от оси X.
Для активации команды построения, например LINE, достаточно ввести line или l и нажать Enter. Далее поочерёдно вводятся координаты каждой вершины будущего контура. Завершение команды – клавишей Enter или C для замыкания линии.
Следите за включённой системой координат: F6 переключает отображение пользовательской системы, F8 включает режим ортогональности для построения под прямыми углами. Для сложных форм рекомендуется использовать относительные и полярные координаты совместно, что сокращает количество расчётов и повышает точность.
Использование относительных и абсолютных координат
В AutoCAD координаты вводятся двумя основными способами: абсолютным и относительным. Понимание различий между ними позволяет точно строить контуры без лишних операций.
- Абсолютные координаты задаются относительно начала координат (0,0). Формат ввода – X,Y. Например, команда Line → ввод 100,50 означает точку с координатами X=100, Y=50.
- Относительные координаты начинаются от последней указанной точки. Вводится с префиксом
@. Пример: @50,0 добавит отрезок длиной 50 единиц вправо от текущей точки.

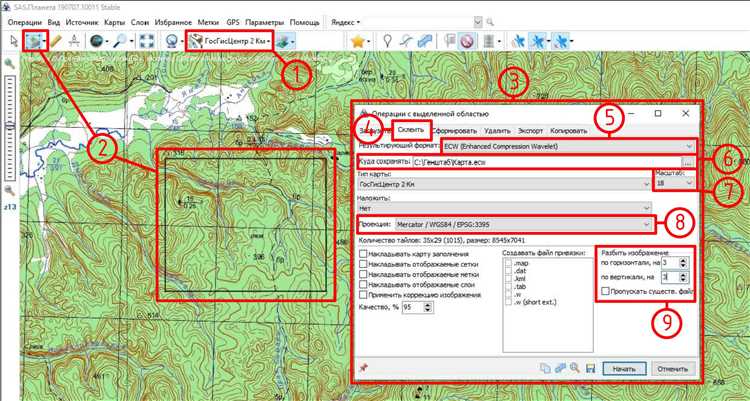

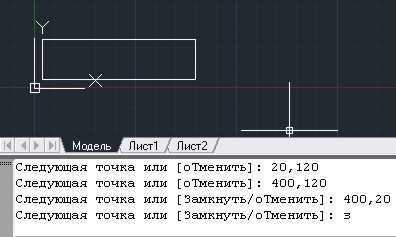

Для построения замкнутого прямоугольного контура:
- Введите команду Line.
- Укажите первую точку: 0,0.
- Следующая – @100,0 (вправо).
- Затем – @0,50 (вверх).
- Потом – @-100,0 (влево).
- И завершите – @0,-50 (вниз), либо введите c для замыкания.
Если требуется ввести координаты в полярной системе (длина и угол), используйте формат @длина<угол. Пример: @70<45 задаст линию длиной 70 под углом 45°.
Переключение между методами ввода выполняется вручную. Следите за тем, как вы вводите координаты, особенно при работе с командами Line, Polyline или Move, чтобы избежать ошибок в построении.
Замыкание контура и проверка замкнутости фигуры
Для замыкания контура в AutoCAD необходимо, чтобы начальная и конечная точки последней отрисованной линии совпадали. При работе с координатами это достигается вводом первой точки в качестве последней. Например, если контур начинается в точке X=100, Y=200, последней точкой должен быть тот же набор координат: X=100, Y=200.
Проверка замкнутости осуществляется командой PEDIT. Выберите любую линию в предполагаемом контуре, затем введите опцию Join и укажите все остальные элементы. AutoCAD попытается объединить их в полилинию. Если замыкание невозможно, программа выдаст предупреждение. Причиной могут быть неточные координаты, несовпадение конечной и начальной точек или использование разных типов объектов (например, отрезки и дуги без привязки).
После объединения проверьте замкнутость, используя команду Properties (Свойства). Выделите полилинию и найдите параметр Closed. Если он установлен в Yes, контур замкнут. При значении No контур остается открытым и требует корректировки. Для замыкания используйте команду Edit Polyline, затем опцию Close.
Точность координат критична. Для контроля включите режим OSNAP и используйте привязку к точкам начала и конца линий. Чтобы избежать визуальных совпадений без фактического соединения, увеличьте масштаб проблемного участка и проверьте пересечение точек.
Сохранение и экспорт готового чертежа с контуром
После завершения построения контура необходимо сохранить файл в формате .dwg. Нажмите Ctrl+S или выберите «Файл» → «Сохранить как». Укажите версию формата DWG, совместимую с другими системами, если планируется передача файла – например, AutoCAD 2010.
При экспорте в DXF рекомендуется сохранять в версии R12 или R2000, если требуется передача в сторонние CAD-системы. Используйте команду DXFOUT и укажите имя файла. Проверяйте корректность экспорта: откройте файл в другой программе и убедитесь в сохранении точных координат и слоёв.
Если контур содержит внешние ссылки (XREF) или растровые изображения, перед экспортом используйте команду ETRANSMIT. Это создаст архив со всеми связанными файлами. Убедитесь, что в опциях выбран флаг «Включить файлы внешних ссылок».
При необходимости передачи только координат, используйте команду DATAEXTRACTION. Создайте новый шаблон, выберите объекты, содержащие координаты, и укажите поля: X, Y, длина, если применимо. Сохраните результат в формате .xls или .csv для последующей обработки в Excel или ГИС-программах.
Вопрос-ответ:
Как ввести координаты точек, чтобы построить контур вручную?
Для ввода координат вручную в AutoCAD нужно использовать команду **LINE** или **PLINE**. После запуска команды введите первую точку, например, `100,200` — это абсолютные координаты. Далее для каждой следующей точки вы можете использовать либо абсолютные координаты (например, `150,250`), либо относительные, начиная с символа `@`, например, `@50,50` означает смещение от предыдущей точки на 50 единиц по X и Y. По завершении замкните контур, введя `C` (Close), чтобы соединить последнюю и первую точки.
Что делать, если координаты заданы в Excel? Можно ли их как-то вставить в Автокад?
Да, можно. Один из способов — скопировать координаты из Excel и вставить их через командную строку AutoCAD. Для этого координаты нужно предварительно подготовить: объединить X и Y в одну строку вида `100,200`. Если используется команда **PLINE**, то можно вводить такие строки по одной. Более удобный способ — сохранить координаты в текстовый файл формата .scr (скрипт) или .csv и использовать скрипт или LISP-программу, которая создаст точки или полилинию на основе этих данных.
Чем отличается ввод координат в абсолютной и относительной системе?
При абсолютной системе вы указываете каждую точку относительно начала координат, то есть от нуля. Пример: `100,200`, `150,250`, `180,200`. В относительной — координаты задаются от предыдущей точки. В этом случае перед значениями ставится символ `@`, например: `@50,50`, `@30,-50`. Относительный ввод удобен, когда у вас есть размеры между точками, а не их конкретные координаты.
Как можно построить контур по координатам в AutoCAD?
Для построения контура по координатам в AutoCAD нужно использовать команду «POLYLINE» или «PLINE», которая позволяет задать множество точек. Для этого нужно ввести координаты каждой точки вручную или использовать файл с координатами. Вводя координаты в формате X,Y,Z (или X,Y для 2D), AutoCAD автоматически соединит их в единую линию, создавая контур. Можно использовать команду «DATAEXTRACTION» для импорта данных из таблицы или других источников, что облегчит процесс.
Какие шаги нужно предпринять для построения контура в AutoCAD, если у меня есть файл с координатами?
Если у вас есть файл с координатами, его можно импортировать в AutoCAD с помощью команды «INSERT» или «READ». Для этого создайте таблицу с нужными данными, укажите формат, и AutoCAD отобразит эти точки на чертеже. Далее, используя команду «POLYLINE», можно соединить эти точки. Также возможно воспользоваться скриптами или внешними программами, которые автоматически преобразуют список координат в объекты на чертеже, что существенно ускоряет процесс. Важно правильно настроить единицы измерения и координатную систему, чтобы избежать ошибок при импорте.
