Разрывная линия в AutoCAD представляет собой специфическую линию, которая используется для отображения прерывания или разрыва объектов на чертежах. Она необходима в случае, когда нужно показать объект, который не помещается в рамках заданного масштаба или когда требуется визуально разделить длинную линию для улучшения восприятия. Разрывная линия имеет особую форму, которая отличается от обычных линий и служит для упрощения представления сложных объектов на чертежах.
Для создания разрывной линии в AutoCAD необходимо использовать команду BREAK или инструмент для рисования Polyline с включенной опцией разрыва. Сначала необходимо задать начальную точку разрыва, затем указать, где линия будет продолжаться. Важно правильно выбрать тип разрывной линии, так как AutoCAD предлагает несколько вариантов, в том числе «обычную» и с характерными кривыми для более сложных чертежей.
Чтобы добиться точного размещения разрывной линии, можно использовать различные параметры и настройку масштабов для оптимального отображения. Использование слоев позволяет организовать чертеж, разделив разрывные линии от других элементов, что способствует лучшей читабельности документа. Также стоит обратить внимание на конфигурацию типов разрывных линий в настройках, чтобы они соответствовали стандартам, принятым в проектировании.
Подготовка чертежа для создания разрывной линии
Перед тем как создать разрывную линию в AutoCAD, важно правильно подготовить чертеж. Несколько ключевых аспектов помогут избежать ошибок при добавлении разрывной линии и сделать ее точной и аккуратной.
- Определение места разрыва: Нужно точно определить, где будет располагаться разрывная линия. Это место должно быть выбрано так, чтобы разрыв не искажал важные детали чертежа. Разрыв обычно используется для сокращения длины объектов, не показывая их полную протяженность.
- Проверка масштаба чертежа: Убедитесь, что масштаб чертежа соответствует его назначению. Неверно выбранный масштаб может повлиять на корректность размещения разрывной линии и сделать ее некорректной.
- Операции с объектами: Разрывная линия должна быть расположена на определенном объекте, который будет разорван. Подготовьте этот объект, убедитесь, что его контуры не перекрывают другие элементы, которые могут быть нарушены разрывом.
- Использование слоев: Разрывные линии лучше создавать на отдельном слое. Это поможет упростить управление видимостью и редактированием разрывных линий без вмешательства в другие элементы чертежа.
- Подготовка объектов к разрыву: Убедитесь, что объекты, которые будут разорваны, можно корректно разделить. Например, для линий и многоугольников нужно использовать команды для их разделения, такие как TRIM или BREAK, перед добавлением разрывной линии.
- Проверка точности и симметрии: Важно, чтобы разрывная линия была симметрична и точно располагалась в нужном месте. Для этого можно использовать команду OFFSET или осевые линии, чтобы добиться точности при создании разрыва.
Правильная подготовка чертежа для добавления разрывной линии обеспечит высокое качество конечного результата и упрощение дальнейшей работы с чертежом.

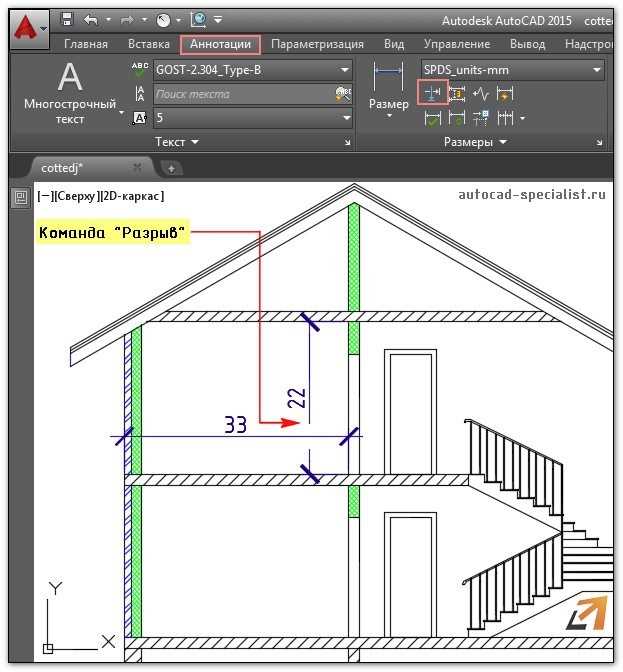

Использование команды BREAK для разрыва линии
Команда BREAK в AutoCAD используется для разрыва линий, полилиний, дуг и других объектов. Это позволяет создать промежуток или разделить объект на два независимых элемента, сохраняя их геометрические свойства. Команда не изменяет другие характеристики объекта, такие как толщина линии или тип линии.
Для использования команды BREAK достаточно выполнить несколько простых шагов:
1. Активируйте команду через командную строку, введя «BREAK», либо выберите ее на панели инструментов редактирования.
2. Укажите точку разрыва на объекте. Это может быть точка на линии, дуге или полилинии. При этом объект будет разделен в выбранной точке.
3. После разрыва линии она делится на два отдельных сегмента. Каждый сегмент можно редактировать независимо от другого. Если необходимо, можно указать дополнительную точку, чтобы задать второй разрыв или контролировать длину разрыва.
Команда BREAK особенно полезна при проектировании сложных чертежей, где требуется делить объекты для добавления других элементов, таких как символы, текст или вспомогательные линии. Она позволяет быстро и точно разделять линии без необходимости использования других более сложных инструментов.
Кроме того, команду BREAK можно использовать для устранения визуальных преград в чертежах, например, при создании разрывов в трубопроводах или каналах, где необходимо показать отсутствие материала в определенных участках.
Не забывайте, что после разрыва объекта важно проверять его соединение с другими элементами чертежа, чтобы избежать ошибок при дальнейшем редактировании.
Настройка параметров разрывной линии
В AutoCAD для настройки разрывных линий используются несколько ключевых параметров, которые влияют на внешний вид и поведение линии. Основные параметры можно настроить через команду BREAKLINE, которая позволяет определить форму и размеры разрыва.
Тип разрывной линии задает внешний вид разрыва. В AutoCAD доступны несколько предустановленных типов разрывных линий, включая стандартный тип с прерывистыми сегментами и вариант с волнистыми линиями. Выбор типа зависит от требований к чертежу и спецификации проекта.
Масштаб разрывной линии регулирует длину прерывистых сегментов. При изменении масштаба можно сделать разрыв более заметным или наоборот, уменьшить его для экономии пространства на чертеже. Параметр масштаба можно настроить с помощью команды Scale, которая позволяет установить желаемый коэффициент увеличения или уменьшения.
Глубина разрыва регулирует, насколько «глубоким» будет сам разрыв. Это особенно важно, когда необходимо точно отобразить места, где элементы перекрывают друг друга. В параметрах можно задать значение глубины разрыва, которое определяет, насколько линия будет «врезаться» в объект.
Размеры сегментов — настраиваются для определения длины отдельных участков разрывной линии. В AutoCAD можно указать длину каждого сегмента, а также расстояние между ними. Эти параметры могут быть полезны при создании чертежей, где важна точность пропорций и выравнивания.

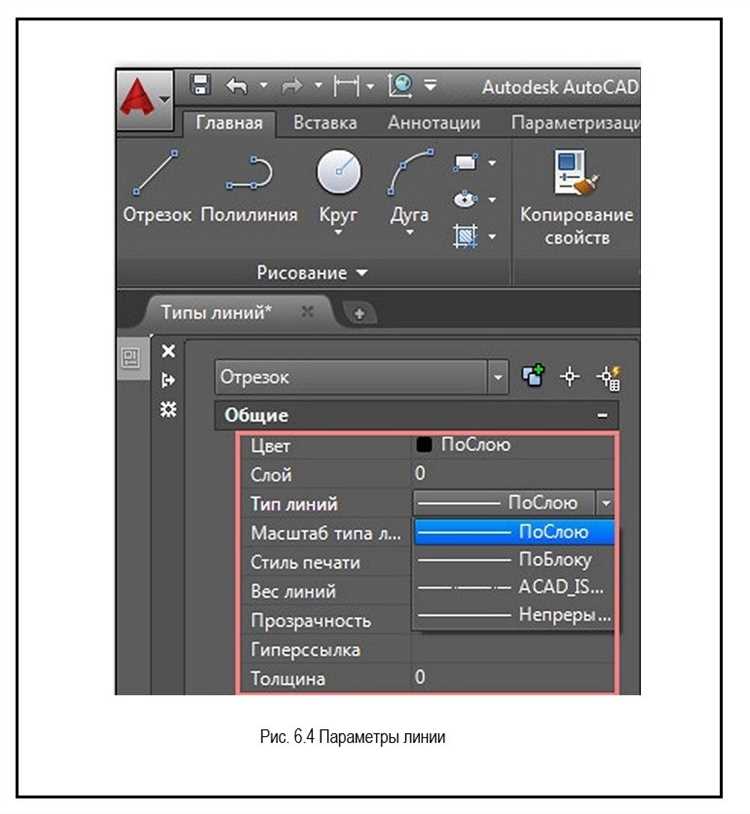

Цвет и стиль линии настраиваются через свойства слоя. Вы можете выбрать цвет и толщину линии в панели свойств. Это позволяет адаптировать внешний вид разрывных линий под общие требования чертежа, обеспечивая их видимость и соответствие стандартам оформления.
При необходимости можно создать собственные стили разрывных линий, задав уникальные параметры для сегментов и расстояний. Для этого используется команда LineType, в которой можно определить особенности поведения линии, такие как скорость перемещения и форма разрывов.
С помощью правильной настройки параметров разрывных линий можно значительно улучшить читаемость чертежей и повысить точность отображения объектов, особенно при проектировании сложных конструкций.
Применение разрывных линий в различных масштабах
Разрывные линии играют ключевую роль в чертежах AutoCAD, позволяя эффективно отображать элементы, которые выходят за пределы видимой области или занимают слишком много места. Важно правильно адаптировать эти линии в зависимости от масштаба чертежа, чтобы сохранить читабельность и точность информации.
При работе с большими масштабами (например, при проектировании зданий или крупных инженерных объектов) разрывные линии часто используются для обозначения длинных объектов, таких как трубопроводы или стены, которые не помещаются в видимой области чертежа. В таких случаях разрывные линии помогают избежать перегрузки деталей, сохраняя основные характеристики и размерные параметры объекта.
Для средних масштабов (например, проектирование помещений или деталей) разрывные линии должны быть более четкими и заметными, так как изменения видимости на чертеже становятся более очевидными. В этих случаях используется стандартный стиль разрывных линий с одинаковыми промежутками и уголками, чтобы обеспечить максимальную читаемость и понять, что часть объекта была опущена для упрощения.
Для малых масштабов (например, детали или элементы, показывающие мелкие части конструкции) разрывные линии используются с минимальной длиной и максимальной четкостью. Чем меньше масштаб, тем большее внимание следует уделять точности отступов и величине разрывов, так как излишне большие разрывы могут нарушить восприятие других деталей на чертеже.
При изменении масштаба в AutoCAD важно проверять не только визуальное восприятие разрывных линий, но и их соответствие общим стандартам чертежа. Учитывая эти нюансы, можно добиться наибольшей эффективности и точности при использовании разрывных линий в любых масштабах.
Устранение проблем с отображением разрывных линий

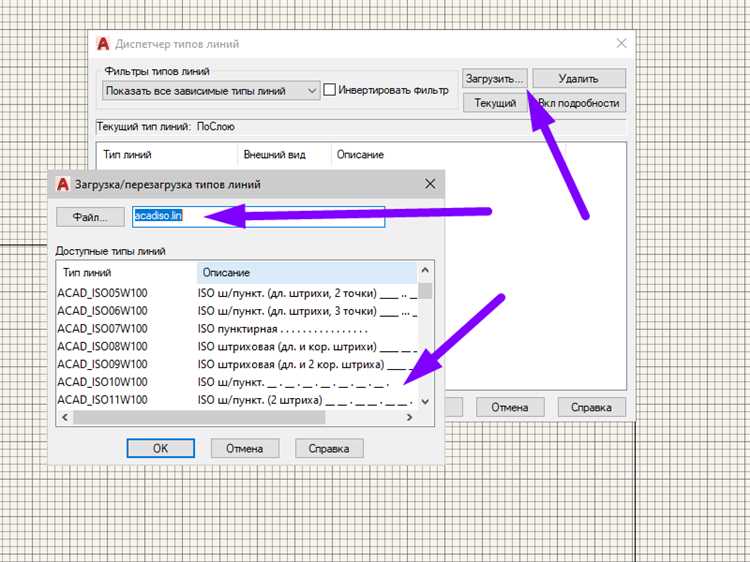

Для корректного отображения разрывных линий важно убедиться, что используется правильный стиль линии, поддерживающий разрывы. В AutoCAD это можно проверить в диалоговом окне «Стиль линий» (Linetype). При необходимости замените текущий стиль на стандартный, например, «Center» или «Dashed». Если линия всё равно не отображается правильно, возможно, нужно перезагрузить библиотеки стилей линии с помощью команды REGEN.
Одной из распространенных проблем является неправильный масштаб. Когда чертеж имеет слишком маленький или слишком большой масштаб, разрывные линии могут отображаться не должным образом. Для решения этой проблемы откройте настройки масштаба в свойствах вида и установите соответствующий коэффициент масштабирования, подходящий для вашего чертежа.
Кроме того, проверьте настройки параметров визуализации. В некоторых случаях, если в чертеже используются сложные блоки или хранимые объекты, AutoCAD может не правильно отобразить разрывную линию. Попробуйте отключить режим «Плотность отображения объектов» в разделе «Опции» — «Перерисовка» для улучшения качества отображения.
Не менее важным моментом является актуальность драйверов видеокарты. Ошибки в их работе могут приводить к искажению отображения разрывных линий. Регулярное обновление драйверов и использование рекомендованных версий поможет избежать подобных проблем.
Если после всех настроек линия всё ещё отображается некорректно, выполните команду REGENALL для перерисовки всех объектов на чертеже. Это поможет устранить ошибки в отображении, связанные с кешированием данных или визуализацией элементов.
Советы по улучшению визуализации разрывных линий в AutoCAD
Для повышения четкости разрывных линий в AutoCAD важно правильно настраивать их стиль. Используйте команду LINETYPE для создания или редактирования типа линии, соответствующего вашим потребностям. Выберите стандартные разрывные линии или создайте индивидуальные с необходимыми интервалами и длиной разрывов.
Настройте параметры отображения с помощью команды REGEN, чтобы гарантировать, что изменения стиля линии будут корректно отображены на экране. Это позволяет обновить визуализацию всех элементов модели, в том числе разрывных линий, после изменения их свойств.
Если линии кажутся слишком тонкими, увеличьте их толщину с помощью параметра Linetype Scale. Это гарантирует, что разрывные линии будут хорошо видны при разных уровнях масштабирования. Увлажнение масштаба также поможет, если чертеж нужно показывать в разных масштабах.
Обратите внимание на контекст, в котором используются разрывные линии. В некоторых случаях их можно заменить на другие типы линий, такие как скрытые или невидимые, если это улучшает восприятие модели и делает чертеж более читабельным.
При работе с крупными чертежами и векторными изображениями учитывайте настройки дисплея. Включение опции Annotation Scaling в AutoCAD поможет сохранить четкость линий, независимо от масштаба чертежа, что особенно полезно при масштабировании и печати документа.
Не забывайте проверять видимость разрывных линий в различных визуализациях: 2D или 3D. В 3D моделях важно использовать соответствующие слои и настройки отображения для предотвращения наложения линий друг на друга, что может снизить их читаемость.
Вопрос-ответ:
Как создать разрывную линию в AutoCAD?
Для того чтобы создать разрывную линию в AutoCAD, нужно использовать команду «BREAK» или «XLINE». Сначала выберите объект, на котором хотите создать разрыв, и укажите точку, где линия будет разорвана. Вы можете задать параметры разрыва, например, длину фрагмента или тип линии.
Какие инструменты в AutoCAD можно использовать для создания разрывных линий?
Для создания разрывных линий в AutoCAD можно воспользоваться командами «BREAK» или «XLINE». Кроме того, для более сложных разрывных линий можно использовать функционал для создания специализированных линий с заданным стилем и параметрами, например, с помощью команд «LTYPE» для выбора типа линии и настройки ее внешнего вида.
Как сделать разрывную линию, чтобы она выглядела как стандартная разрывная линия?
Чтобы разрывная линия выглядела как стандартная, нужно выбрать соответствующий тип линии, например, «DASHED» или «HIDDEN», в меню стилей линий. Для этого воспользуйтесь командой «LTYPE» для назначения типа линии объекту, а затем используйте команду «BREAK» для создания разрыва на нужном участке линии.
Что делать, если разрывная линия отображается неправильно в AutoCAD?
Если разрывная линия отображается некорректно, это может быть связано с проблемами в настройках типов линий. Проверьте, правильный ли тип линии выбран через команду «LTYPE», и убедитесь, что масштаб отображения линии корректно настроен. Также проверьте, нет ли ошибок в настройках чертежа, которые могут влиять на отображение объектов.
Как изменить длину разрыва в линии AutoCAD?
Для изменения длины разрыва в линии в AutoCAD, используйте команду «BREAK». При активации команды, вы можете выбрать точку, где будет происходить разрыв, и задать параметры, включая длину разрыва. Это позволяет настраивать размер промежутков между элементами линии.
