Как выровнять текст в автокаде

В AutoCAD точное выравнивание текста по заданной линии играет ключевую роль при оформлении чертежей, особенно в ситуациях, когда требуется соответствие требованиям ГОСТ или корпоративных стандартов. Прямая линия может использоваться как направляющая для выравнивания размеров, выносок, обозначений или описательных надписей.

Для выравнивания текста по линии удобно использовать команду TEXTALIGN. Она позволяет выровнять как одиночные, так и множественные текстовые объекты вдоль заданной прямой, сохранив одинаковый угол поворота. Это особенно полезно при оформлении длинных осевых линий с надписями, а также при работе с дублирующимся текстом вдоль профиля трассы.

Команда вызывается через строку ввода: TEXTALIGN или через панель «Аннотации». После выбора текста и базовой линии можно задать направление выравнивания – горизонтальное, по касательной к кривой или вручную. Также можно включить опцию «Копировать», чтобы оставить исходные объекты нетронутыми.

Важно убедиться, что все текстовые объекты имеют одинаковую высоту и стиль, иначе результат может отличаться от ожидаемого. Кроме того, выравнивание не работает с динамическими блоками, содержащими вложенный текст – в таких случаях потребуется предварительно взорвать блок или использовать атрибуты вручную.

Если требуется выровнять текст вдоль дуги или сложной полилинии, рекомендуется использовать команду ARCALIGNEDTEXT из Express Tools. Она позволяет привязать текст к криволинейному объекту с учетом дуги, кривизны и направления. Этот инструмент особенно эффективен при разметке инженерных сетей, схем или топографических планов.

Как привязать текст к отрезку с помощью команды ALIGNTEXT

Команда ALIGNTEXT используется для точного выравнивания одиночного текстового объекта вдоль заданного отрезка. Это особенно полезно при оформлении чертежей, где требуется соблюдение строгой ориентации текста по элементам конструкции.

Для запуска команды введите ALIGNTEXT в командной строке и нажмите Enter. Выберите текст, который нужно выровнять. Далее укажите начальную и конечную точки отрезка, вдоль которого необходимо разместить текст.

При указании направления отрезка команда автоматически поворачивает текст под соответствующим углом, сохраняя его читаемость. Учитывается текущий стиль текста и высота символов, что исключает искажение при выравнивании. Если текст не развёрнут в нужную сторону, используйте параметр Reverse для зеркального отображения по направлению линии.

Для привязки нескольких объектов рекомендуется повторить команду индивидуально для каждого элемента – пакетная обработка недоступна. Если отрезок расположен под нестандартным углом, выравнивание производится точно по касательной, независимо от масштаба или UCS.

При необходимости дополнительной настройки интервала между текстом и линией, отредактируйте позицию объекта вручную после выравнивания. ALIGNTEXT не поддерживает автоматическое смещение на заданное расстояние от линии.

Как расположить текст вдоль дуги или кривой

В AutoCAD для размещения текста вдоль кривой или дуги используется команда TEXTALIGN или инструмент для размещения текста на пути. Это полезно, когда нужно сделать чертеж более читаемым или интегрировать текст в сложные геометрические формы.

Процесс включает несколько шагов:

1. Создание кривой или дуги: Перед тем как размещать текст, создайте нужную кривую или дугу с помощью команд ARC или PLINE.
2. Выбор инструмента для текста: Для начала выберите команду TEXT или MTEXT в зависимости от того, хотите ли вы использовать однострочный или многострочный текст.
3. Использование команды «Расположение вдоль пути»: Для этого активируйте команду ATTEDIT, затем выберите опцию для размещения текста вдоль выбранной кривой.
4. Настройка ориентации текста: Важно настроить параметр ориентации текста с помощью Text on a Path, чтобы текст автоматически следовал за кривой.

Когда текст расположен вдоль кривой, рекомендуется контролировать его масштаб и интервал между символами для лучшей читаемости. Это можно настроить через свойства текста или с помощью команд для редактирования расстояния между символами.

Для более точной настройки и корректного отображения текста рекомендуется использовать дополнительные параметры для контроля положения и ориентации текста, такие как Justify и Vertical alignment.

Обратите внимание, что при размещении текста вдоль сложных кривых или с изменяющимся радиусом дуги, текст может требовать дополнительной корректировки для предотвращения его искажения или наложения на другие элементы чертежа.

Как вручную повернуть текст под углом линии

Для того чтобы повернуть текст в AutoCAD под углом к линии, необходимо выполнить несколько точных шагов. Это позволяет создать корректно ориентированные подписи и метки в проекте.

1. Выберите текстовый объект, который требуется повернуть. Для этого используйте команду SELECT или щелкните по тексту левой кнопкой мыши.

2. Активируйте команду ROTATE. Для этого введите «ROTATE» в командной строке или используйте панель инструментов. Команда поворота активирует режим поворота объектов.

3. Укажите точку основания для поворота. Эта точка станет опорой, вокруг которой будет происходить вращение текста. В большинстве случаев для этого выбирают центр текста или одну из его угловых точек.

4. Задайте угол поворота. Для точного выравнивания текста по линии используйте команду LINE, чтобы нарисовать вспомогательную линию, которая будет служить ориентиром. Укажите угол между линией и текстом, используя команду ANGLE для точного измерения.

5. После того как угол задан, подтвердите команду, и текст будет повернут в нужном направлении.

При необходимости повторите шаги для других объектов или текстов в проекте, чтобы добиться единого угла наклона. Важно, чтобы угол поворота был правильно задан, иначе текст может не соответствовать нужной ориентации. Если требуется точная настройка, можно использовать параметр ROTATE TEXT в свойствах текста.

Как использовать динамические блоки для выравнивания текста

Шаг 1: Создайте динамический блок. Откройте редактор блоков, выберите объект, который будет служить текстом, и добавьте параметры для изменения его положения. Обычно для выравнивания используется параметр «Выравнивание» или «Привязка».

Шаг 2: Определите точки привязки. При создании блока укажите основные точки для выравнивания текста. Это могут быть точки на основе координатных осей или существующих объектов чертежа. Важно, чтобы эти точки соответствовали ожидаемому положению текста.

Шаг 3: Настройте действия блока. Добавьте действия для изменения положения текста в зависимости от выбранного параметра. Для выравнивания используйте действия перемещения или вращения, которые позволят точно позиционировать текст относительно выбранных объектов.

Шаг 4: Применение блока в чертеже. После создания динамического блока, вставьте его в чертеж. Используйте параметры и действия блока для выравнивания текста с другими элементами, такими как линии или другие текстовые объекты.

Шаг 5: Оптимизация. Для повышения удобства работы с динамическими блоками создайте несколько вариантов выравнивания текста. Например, настройте блоки для выравнивания по левому, правому или центральному краю, чтобы быстро менять положение текста в процессе работы.

Использование динамических блоков для выравнивания текста упрощает работу и минимизирует ошибки при создании чертежей. Этот подход значительно ускоряет процесс проектирования, позволяя гибко изменять расположение текста в зависимости от изменения других элементов в чертеже.

Как задать одинаковый угол наклона для нескольких текстов

В AutoCAD можно задать одинаковый угол наклона для нескольких текстовых объектов с помощью команды «Текст». Для этого важно использовать функциональность свойства «Угол наклона» при редактировании текста.

1. Выделите все текстовые объекты, для которых нужно задать одинаковый угол наклона. Это можно сделать, используя инструмент «Выделение» или команду «Select» (CTRL + A).

2. В командной строке введите команду «ROTATE» или выберите инструмент поворота из панели инструментов. Выберите точку поворота, через которую будет происходить наклон. Это будет точка отсчета для всех объектов.

3. Введите нужный угол наклона. Чтобы все текстовые объекты наклонились одинаково, введите одно значение угла, например, 30 градусов.

4. Используйте команду «MTEXT» (многострочный текст), чтобы отредактировать несколько текстов сразу. При этом можно задать нужный угол наклона для всего блока текста через свойства блока.

5. Важно: при работе с текстами в AutoCAD, угол наклона следует устанавливать в пределах от -90 до +90 градусов для достижения нужного результата. Углы за пределами этого диапазона могут привести к неочевидным искажениям.

6. Для более точного контроля используйте панель свойств, где можно вручную ввести угол наклона, либо воспользоваться слайдером для изменения угла.

С помощью этих шагов можно быстро и эффективно задать одинаковый угол наклона для нескольких текстов в AutoCAD без потери качества отображения и точности.

Как применять инструмент Express Tools для размещения текста

Для начала работы с инструментом Align, выполните следующие шаги:

1. Введите команду ALIGN в командной строке или выберите её в меню Express Tools.

2. Выберите текст, который необходимо выровнять. Вы можете выбрать один или несколько объектов текста.

3. Укажите исходные точки на объекте текста, которые нужно привязать к линиям или точкам в чертеже. Для этого кликните на точку на объекте и затем на точку в чертеже, к которой нужно привязать эту точку.

4. Повторите эту операцию для других точек. Если нужно выровнять текст по нескольким объектам, это можно сделать через добавление дополнительных точек привязки.

Этот инструмент особенно полезен для выравнивания текста вдоль линий или на определённых координатах. При этом важно помнить, что выровненные элементы могут быть перемещены относительно других объектов, что поможет сохранить точность размещения текста в сложных чертежах.

Кроме того, инструмент Text Align позволяет выравнивать текст не только по горизонтали, но и по вертикали, что значительно упрощает работу при размещении блоков текста в разных частях чертежа.

Для улучшения читаемости текста на чертежах, также можно использовать дополнительные настройки шрифта и интервалов через меню Text Style. Это обеспечит единообразие и правильное визуальное восприятие текста на различных элементах проекта.

Как выровнять текст по линии с помощью аннотативных стилей

В AutoCAD аннотативные стили позволяют автоматически адаптировать текст под масштаб чертежа, обеспечивая его правильное отображение при различных уровнях увеличения. Чтобы выровнять текст по линии с помощью аннотативных стилей, нужно выполнить несколько простых шагов, которые обеспечат точное расположение текста в нужной позиции.

1. Создание аннотативного стиля текста

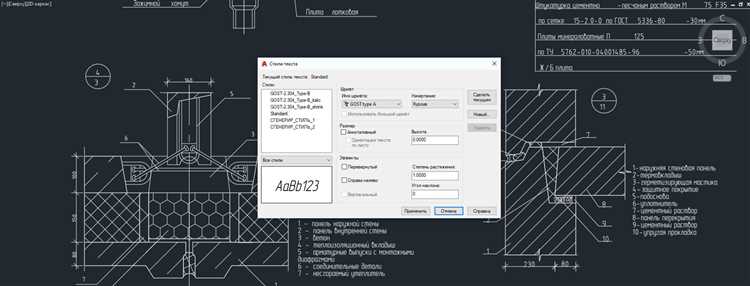

   • Откройте окно «Текстовые стили» с помощью команды STYLE.
   • Создайте новый стиль, поставив галочку «Аннотативный» в настройках стиля.
   • Убедитесь, что в настройках шрифта выбран нужный шрифт и высота текста, подходящая для вашего чертежа.
2. Выравнивание текста по линии
   • Для выравнивания текста по линии используйте команду MTEXT или DTEXT.
   • После создания текста выберите инструмент «Выравнивание» (команда ALIGN).
   • Укажите точку, к которой нужно выровнять текст, и точно подгоните его положение относительно линии, учитывая аннотативный масштаб.
3. Настройка аннотативного масштаба
   • Для корректного отображения текста в разных масштабах используйте аннотативный масштаб, который автоматически подстраивает размер шрифта.
   • Чтобы изменить масштаб, откройте вкладку «Аннотация» и выберите нужное значение масштаба. Текст будет отображаться с учетом нового масштаба.

Аннотативные стили позволяют создавать более гибкую и масштабируемую аннотацию, которая будет автоматически адаптироваться к изменениям масштаба чертежа. Этот метод особенно полезен при работе с большими проектами, где важно сохранить читабельность текста при разных уровнях увеличения.

Вопрос-ответ:

Как в Автокаде выровнять текст по линии?

Чтобы выровнять текст по линии в Автокаде, используйте команду «Текст» или «Многострочный текст». После создания текста выделите его, а затем используйте опцию выравнивания в панели свойств. Вы можете выбрать выравнивание по левому краю, по центру или по правому краю относительно выбранной линии. Также, в случае с многострочным текстом, для выравнивания можно использовать специальные инструменты, такие как «Justify» или «Align». Важно помнить, что точное выравнивание может потребовать предварительного указания точки привязки к линии или объекту.

Можно ли выровнять текст по кривой или дуге в Автокаде?

Да, в Автокаде можно выровнять текст по кривой или дуге с помощью команды «Текст вдоль пути». Для этого нужно создать путь (кривую или дугу), затем выбрать команду «Текст вдоль пути», указать кривую и настроить параметры текста. В результате текст будет распределяться вдоль заданного пути. Важно отметить, что текст будет следовать за изгибом линии, что позволяет его корректное размещение вдоль сложных форм.

Как выровнять текст по оси в Автокаде, чтобы он был симметричным?

Для выравнивания текста по оси в Автокаде используйте инструмент «Многострочный текст». В панели свойств можно настроить выравнивание по центру относительно оси. Также можно использовать команду «Align», чтобы вручную выровнять текст по выбранной оси, указав точки привязки. В этом случае текст будет располагаться симметрично относительно указанной оси, обеспечивая визуальную гармонию и правильное размещение.

Как выровнять текст по вертикали в Автокаде?

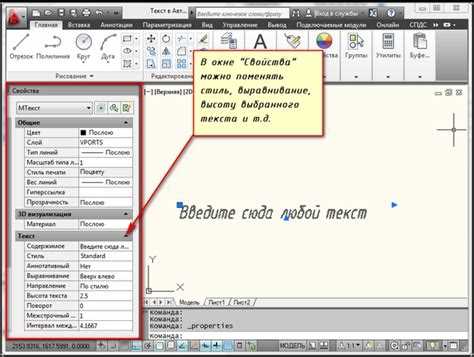

Для выравнивания текста по вертикали в Автокаде нужно использовать команду «Текст» или «Многострочный текст». После создания текста в свойствах текста можно выбрать вертикальное выравнивание: «По верхнему краю», «По центру» или «По нижнему краю». Если требуется более точное выравнивание, можно воспользоваться командой «Align» для перемещения текста относительно других объектов, что позволит точно позиционировать его по вертикали.
