Включение 3D в Автокаде – это первый шаг к созданию трехмерных моделей, что расширяет возможности для проектирования. Автокад по умолчанию работает в 2D, но для работы с трехмерными объектами необходимо активировать 3D-пространство и соответствующие инструменты. Это позволит вам не только создавать, но и визуализировать модель в пространстве. Для начала работы нужно переключиться в 3D-режим, что обеспечит доступ ко всем необходимым инструментам.
Как включить 3D в Автокаде: Чтобы начать работать с 3D, в первую очередь нужно активировать рабочее пространство. Для этого в верхней части окна Автокада выберите 3D Basics или 3D Modeling в зависимости от ваших предпочтений и уровня подготовки. Эти режимы предоставляют все необходимые инструменты для создания 3D-объектов и работы с ними.
После того как 3D-режим активирован, вы сможете использовать инструменты для моделирования, такие как EXTRUDE (вытягивание), REVOLVE (вращение), SWEEP (проводка), а также редактировать модели с помощью команд 3D MOVE, 3D SCALE и других. Также важно понимать, что все операции с трехмерными объектами в Автокаде выполняются в трех видах проекций: изометрической, перспективной и с видовой привязкой.
Включив 3D, вы получите доступ к панелям и инструментам, таким как ViewCube и Navigation Bar, которые помогут эффективно ориентироваться в пространстве. Эти элементы управления позволяют вращать, масштабировать и перемещать модель с легкостью. Для начала рекомендуется освоить основные инструменты и понять, как правильно работать с видами и слоями, чтобы избежать путаницы при моделировании.
Активируем 3D-режим в Автокаде через настройки
Для того чтобы работать в 3D-пространстве в Автокаде, необходимо активировать 3D-режим. Это можно сделать через настройки интерфейса программы. Для начала откройте Автокад и перейдите в меню «Просмотр» (View) в верхней части экрана.
1. В меню «Просмотр» найдите группу «Визуализация» (Visualization). Здесь вы увидите кнопки, отвечающие за переход между различными видами отображения: 2D и 3D. Нажмите на кнопку «3D-вид» (3D View). После этого интерфейс программы изменится, и вы сможете приступить к работе с 3D-моделями.
2. Чтобы полностью переключиться в 3D-режим, необходимо включить соответствующую настройку в меню «Настройки» (Options). Для этого нажмите правой кнопкой мыши по рабочему пространству и выберите пункт «Настройки» или используйте команду «OP» в командной строке.
3. В открывшемся окне «Настройки» перейдите на вкладку «Пространство рабочих видов» (Display). Здесь вы найдете настройки для управления отображением 3D-режима. Убедитесь, что параметр «Автоматическое переключение в 3D-пространство» включен.
4. В разделе «Модели» активируйте опцию «3D-режим» (3D Modeling). Эта настройка позволит вам работать с трехмерными объектами и их проекциями без необходимости вручную переключать виды между 2D и 3D.
5. После этого в командной строке появится уведомление о том, что Автокад переключен в 3D-режим. Вы также можете проверить, что интерфейс изменился – появилась панель инструментов для работы с 3D-объектами, а в области просмотра активируется перспектива.
Не забывайте, что для работы с 3D-моделями необходимы также определенные графические возможности вашего компьютера. В случае возникновения проблем с отображением убедитесь, что драйверы видеокарты обновлены до последней версии.
Настройка рабочего пространства для работы с 3D-моделями
Для эффективной работы с 3D-моделями в AutoCAD необходимо настроить рабочее пространство, адаптированное под требования трехмерного проектирования. В первую очередь, важно выбрать подходящий рабочий интерфейс, который обеспечит удобный доступ ко всем необходимым инструментам и возможностям программы.
Первым шагом является активация 3D-режима. Это можно сделать через панель инструментов, выбрав команду «Рабочее пространство» и переключив режим на «3D-моделирование». Это включит набор команд и инструментов, предназначенных для работы с трехмерными объектами, и изменит вид вьюпорта на трехмерный.
После этого стоит настроить видовую область. В AutoCAD доступны различные предустановленные виды, такие как изометрический, перспективный и ортографический. Для работы с 3D наиболее удобным будет вид в перспективе, который даст наглядное представление о модели в трех измерениях. Выбор вида можно выполнить через меню «Вид» или с помощью команд клавиатуры, таких как «PLAN» для переключения на верхний вид или «SW Isoplane» для настройки изометрического представления.
Для улучшения визуализации и точности моделирования рекомендуется включить сетку и оси координат. Это можно сделать через команду «GRID» для отображения сетки в пространстве, которая поможет ориентироваться в 3D-модели. Также стоит активировать координатную ось «UCS» для корректного позиционирования объектов в трехмерном пространстве.
Не менее важным является настройка инструментов навигации, таких как панель «ViewCube» для удобного вращения и изменения углов обзора модели. Включение этой панели позволяет быстро и точно изменять угол зрения, что значительно ускоряет процесс работы с 3D-моделями.
Для комфортной работы с 3D важно настроить и параметры отображения. Использование режима «Realistic» или «Shaded» позволит более точно оценивать внешний вид модели в процессе её создания. Включение этих режимов можно выполнить через панель инструментов «Visual Styles». Также стоит обратить внимание на параметр «Shadows», который позволяет добавлять тени для создания более реалистичного изображения.
Наконец, важно настроить панели инструментов для быстрого доступа к наиболее используемым функциям. Для этого можно настроить рабочие области и панели инструментов, скрыв ненужные элементы и оставив только те, которые используются в 3D-моделировании. Это ускорит доступ к нужным инструментам и сделает работу более продуктивной.
Создание первой 3D-формы: простые примеры
1. Активируйте команду CUBE. В командной строке введите cube или выберите её из панели инструментов. Далее укажите точку, где будет располагаться один из углов куба, и задайте размеры.
2. Следующий пример – создание цилиндра. Введите команду CYLINDER или выберите её через меню. Укажите центр основания и радиус, затем задайте высоту цилиндра. Это позволит вам получить форму, которая может быть использована в различных инженерных проектах.
3. Для создания пирамиды используйте команду PYRAMID. Укажите основание и высоту. Такая форма идеально подходит для симуляций и макетов.
4. Еще одна полезная команда – SPHERE. Она позволяет создать сферу, задав радиус. С помощью этой формы можно моделировать различные объекты, например, резервуары или сферические соединения.
5. Для создания более сложных форм комбинируйте эти примитивы с операциями, такими как выдавливание или объединение. Например, с помощью команды EXTRUDE вы можете превратить 2D-геометрию в 3D-объект, задавая её толщину и направление.
Эти простые примеры помогут вам освоить базовые техники работы в 3D-пространстве AutoCAD и создать основные формы, которые можно использовать в проектировании.
Как использовать команды для преобразования 2D в 3D
- EXTRUDE – вытягивание 2D-объекта в 3D. Это одна из самых распространенных команд для преобразования. Выберите контур, который нужно вытянуть, и укажите высоту вытягивания. Команда подходит для создания простых объектов, таких как стены, столы и другие элементы с одинаковой толщиной.
- PRESSPULL – аналог EXTRUDE, но с возможностью точного управления высотой с помощью указания щелчков на экране. Эта команда полезна для моделирования сложных объектов, где требуется изменить форму в определенных областях.
- REVOLVE – вращение 2D-объекта вокруг оси. Эта команда используется для создания симметричных объектов, например, колонн, чашек или деталей с вращающейся симметрией. Выбирается контур и ось вращения, после чего указывается угол, на который объект будет вращаться.
- SWEEP – создание 3D-объекта путем протяжки 2D-объекта вдоль заданного пути. Подходит для создания труб, перил, шлангов и других объектов с постоянным поперечным сечением. Для использования команды нужно выбрать путь и профиль, а затем задать параметры для их соединения.
- LOFT – создание сложных 3D-форм через переход от одного сечения к другому. Важно, чтобы сечения были совместимы, иначе объект может быть создан некорректно. Этот метод полезен для моделирования плавных переходов между различными сечениями.
Каждая из этих команд позволяет преобразовать плоские объекты в 3D, но важно помнить, что для успешного преобразования необходимо правильно подготовить 2D-элементы. Убедитесь, что все контуры закрыты и не содержат лишних линий, чтобы избежать ошибок в процессе преобразования.
Кроме того, при работе с командами для преобразования 2D в 3D важно использовать правильные слои, чтобы контролировать видимость и характеристики объектов на разных этапах работы.
Следуя этим рекомендациям и практическим подходам, можно эффективно преобразовывать 2D-объекты в полноценные 3D-модели, что значительно расширяет возможности работы в AutoCAD.
Работа с перспективой и видами в 3D-режиме

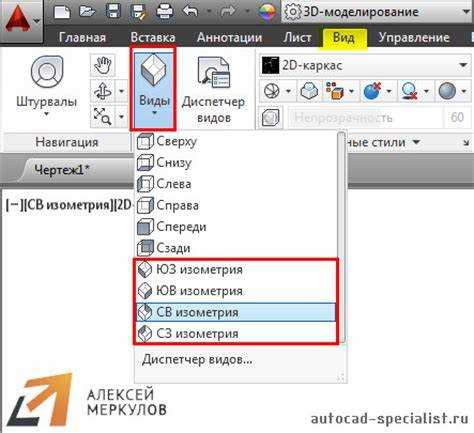

Изменение вида в 3D-режиме начинается с переключения на нужный вид. AutoCAD предлагает несколько стандартных видов: передний, задний, левый, правый, верхний и нижний. Для работы с перспективой полезно использовать перспективные виды, которые имитируют реальные условия наблюдения, создавая эффект глубины.
Чтобы активировать перспективу, нужно выбрать режим перспективы в панели View (Вид). Для этого откройте вкладку View на ленте и включите режим Perspective. При этом объекты в модели будут отображаться с учетом глубины, что позволяет более точно оценить их расположение и масштаб.
В 3D-пространстве для управления перспективой используется команда ViewCube. Этот инструмент позволяет быстро изменять угол обзора и переходить между различными точками зрения. Для удобства настройки можно также использовать опцию Navigation Bar, которая предоставляет доступ к инструментам вращения, панорамирования и масштаба.
Проекция вида играет важную роль в определении того, как модель будет отображаться на экране. В AutoCAD доступны две основные проекции: изометрическая и перспективная. Изометрическая проекция сохраняет параллельность линий, что удобно для проектирования, в то время как перспективная проекция создает эффект уменьшения объектов по мере их удаления от наблюдателя.
Для работы с видами рекомендуется использовать пользовательские виды, которые можно сохранять и переключаться между ними в процессе работы. Для этого необходимо настроить нужный угол обзора и сохранить его через команду View (Вид) → Save View (Сохранить вид). Сохраненные виды можно использовать для быстрых переключений между различными точками зрения без необходимости вручную изменять угол обзора.
Чтобы точно контролировать перспективу, используйте команды Camera и Target, которые позволяют задать точку камеры и цель, на которую камера будет направлена. Эти инструменты дают полный контроль над визуализацией сцены и перспективным искажением.
Важно помнить, что правильное использование перспективы и видов в 3D-режиме позволяет не только улучшить восприятие модели, но и ускорить процесс проектирования, сделав работу более интуитивно понятной и удобной.
Как работать с материалами и текстурами в 3D-модели
Для начала нужно открыть панель «Материалы». Для этого в командной строке введите команду MA или перейдите в меню «Вид» и выберите пункт «Материалы». В этом разделе доступно множество стандартных материалов, однако можно создавать и редактировать собственные. Чтобы создать новый материал, выберите опцию «Создать новый материал» и задайте ему необходимые параметры, такие как цвет, отражение, прозрачность и другие.
Одним из ключевых элементов в работе с материалами является назначение текстур. Текстура в AutoCAD может быть изображением или узором, который накладывается на поверхность объекта. Чтобы добавить текстуру, выберите материал и в разделе свойств материала укажите файл текстуры. Это может быть изображение в формате .jpg, .png или .bmp. После загрузки текстуры, важно настроить её параметры масштабирования и положения на поверхности объекта.
Для точной настройки текстуры используйте параметр «Координаты проекции», который позволяет изменять ориентацию и масштаб текстуры. Применение различных типов проекций, таких как плоская или цилиндрическая, зависит от формы объекта, на который накладывается текстура.
Важно помнить, что текстуры могут влиять на производительность программы, особенно при рендеринге сложных моделей. Для ускорения работы можно уменьшить разрешение текстур, а также оптимизировать их использование, избегая чрезмерного наложения на каждый объект.
Когда материалы и текстуры настроены, вы можете использовать команду «Рендер» для проверки внешнего вида модели. При необходимости можно откорректировать параметры освещения и теней, чтобы материал выглядел более естественно.
Заключительным этапом является сохранение проекта. Все изменения, связанные с материалами и текстурами, следует сохранять в файл модели, чтобы при дальнейшем редактировании сохранялась правильная визуализация.
Как экспортировать 3D-модель в другие форматы
Экспорт 3D-модели из AutoCAD в другие форматы позволяет работать с проектами в различных программных приложениях, совместных платформах и системах. В AutoCAD предусмотрено несколько методов экспорта, подходящих для разных нужд.
Для начала экспорта модели в другой формат выберите нужный объект и выполните команду EXPORT или воспользуйтесь меню «Файл» -> «Экспортировать».
- DWG (AutoCAD Drawing) – основной формат AutoCAD, который сохраняет всю информацию о проекте, включая геометрию, слои, аннотации и другие данные. При экспорте в DWG можно выбрать версию, совместимую с более старыми версиями программы.
- STL (Stereolithography) – используется для 3D-печати. Этот формат экспортирует модель в виде сетки, что важно при подготовке к печати. В AutoCAD необходимо обратить внимание на настройки масштабирования и точности, чтобы избежать ошибок при печати.
- FBX (Filmbox) – подходит для передачи 3D-моделей между различными платформами, особенно в области анимации и игр. Он поддерживает сложные материалы, текстуры и анимации, которые можно перенести в другие приложения, такие как 3ds Max, Maya или Unity.
- OBJ (Wavefront Object) – широко используется для передачи 3D-моделей в различные программы, включая системы визуализации и рендеринга. Поддерживает текстуры и материалы, но не всегда сохраняет информацию о слоях, что нужно учитывать при экспорте.
- STEP (Standard for the Exchange of Product Model Data) – стандартный формат для обмена инженерными данными. Он полезен при работе с CAD-системами, ориентированными на создание точных инженерных моделей, таких как SolidWorks или CATIA.
- IGES (Initial Graphics Exchange Specification) – формат, похожий на STEP, но более старый. Он используется для передачи 3D-геометрии, в том числе кривых и поверхностей. Выбор этого формата актуален при обмене проектами с другими CAD-системами.
Кроме стандартных форматов, можно экспортировать модель в другие специализированные файлы, такие как DXF для 2D-черчений или DGN для работы с проектами в MicroStation.
При экспорте важно учитывать несколько факторов:
- Совместимость программы получателя с форматом.
- Нужна ли передача текстур и материалов, или достаточно геометрии.
- Точность модели и её масштабы, особенно для форматов, требующих высокой детализации (например, STL для 3D-печати).
- Необходимость использования дополнительных настроек при экспорте, таких как уровни деталей или типы поверхности.
Чтобы избежать потери данных, перед экспортом рекомендуется проверить модель на ошибки, такие как пересекающиеся объекты или неполные элементы. В случае сложных моделей, возможно, потребуется экспортировать их по частям, чтобы гарантировать корректность передачи информации.
Вопрос-ответ:
Как активировать 3D-режим в Автокаде?
Чтобы включить 3D в Автокаде, нужно перейти в раздел «Вид» на верхней панели инструментов и выбрать один из 3D-просмотров, например, «3D изометрия». Также можно использовать команду «VIEW» для смены вида и активировать 3D-режим с помощью команды «3DORBIT», которая позволяет свободно вращать модель в пространстве.
Какие команды используются для работы с 3D-моделями в Автокаде?
Для работы с 3D-моделями в Автокаде часто используются команды «EXTRUDE» (выдавливание), «REVOLVE» (вращение), «LOFT» (создание поверхности через несколько сечений) и «SUBTRACT» (вычитание объектов). Эти команды позволяют создавать и изменять 3D-объекты, а также выполнять операции с ними.
Как переключиться между видами 2D и 3D в Автокаде?
Для переключения между видами 2D и 3D в Автокаде необходимо использовать панель «Вид». Если в вашей рабочей области активен 2D-режим, переключитесь в 3D, выбрав соответствующий вид на панели или воспользовавшись командой «VIEW» для изменения текущего вида. Можно также настроить отображение объектов на слои, которые будут видны только в 3D-режиме.
Как начать работать с 3D-моделью в Автокаде?
Для начала работы с 3D-моделью в Автокаде создайте новый чертеж в 3D-пространстве. Включите 3D-режим, перейдя в «Вид» и выбрав соответствующие инструменты для работы в 3D. Используйте команды создания 3D-геометрии, такие как «BOX», «SPHERE» или «CYLINDER», чтобы построить базовую форму, с которой можно работать. После этого добавляйте детали и модифицируйте модель с помощью инструментов для выдавливания, вращения и т.д.
Можно ли работать с 3D в Автокаде без использования сложных команд?
Да, можно. В Автокаде для работы с 3D предусмотрены инструменты, которые не требуют глубоких знаний команд. Например, для создания простых объектов можно использовать панели инструментов, которые автоматически генерируют 3D-формы, такие как прямоугольные и круглые элементы. Для более сложных операций, таких как выдавливание или вращение, нужно будет освоить базовые команды, но Автокад предложит подсказки и визуальные инструменты для облегчения процесса.
