Для точного выполнения операций с углами поворота в AutoCAD важно понимать, как настроить отображение угла поворота. Эта функция позволяет пользователям точно ориентировать объекты, обеспечивая точность и удобство работы при построении чертежей. Включение угла поворота необходимо при создании объектов, требующих точного наклона, таких как линии, полилинии и другие элементы, где угол отклонения от базовой оси имеет критическое значение.
Первый шаг для включения угла поворота – это настройка системы отсчета углов в AutoCAD. Чтобы активировать отображение угла, откройте меню «Настройки» в панели инструментов, выберите раздел «Графика» и активируйте опцию отображения углов. Угол будет отображаться в виде цифровых значений, которые можно подгонять и редактировать при помощи команд или манипуляций с элементами интерфейса.
Второй шаг заключается в использовании инструмента «Поворот», который позволяет точно задавать угол наклона для объектов. Введите команду ROTATE и выберите объект для поворота. Далее укажите базовую точку вращения, и с помощью мыши или командной строки задайте нужный угол. Для более точной работы используйте параметр ввода угла, чтобы обеспечить точность в градусах или радианах.
Третий момент – использование режима «Сеточный угол». Этот режим позволяет привязать угол поворота к заранее установленной сетке, что упрощает процесс рисования объектов под фиксированными углами. Включение сетки поворота также помогает пользователю быстрее ориентироваться в пространстве чертежа, особенно при работе с сложными конструкциями или инженерными схемами.
Понимание и использование этих инструментов позволит вам значительно повысить точность и скорость работы в AutoCAD, что критично при выполнении сложных проектных задач.
Настройка угла поворота в AutoCAD через параметры программы
В AutoCAD углы поворота объектов и видов можно настраивать не только с помощью команд, но и через параметры программы, что позволяет получить точный контроль над поворотом элементов в проекте.
Для того чтобы настроить угол поворота через параметры, выполните следующие шаги:
-
Откройте окно настроек программы, введя команду OPTIONS или нажмите правой кнопкой мыши по пустой области рабочего пространства и выберите Параметры.
-
Перейдите на вкладку Точные параметры в меню Настройки.
-
В разделе Поворот объектов установите нужные значения для углов поворота, например, укажите шаг в 15 градусов для более точного управления углом при перемещении объектов.
Для точной настройки угла поворота используется параметр Snap Angles, который позволяет задать конкретные углы, с которыми программа будет «снимать» объекты при их повороте. Это полезно, когда требуется выполнять повороты с определенным шагом, например, 30°, 45°, 90° и т.д.
- Зайдите в Настройки через команду OPTIONS или меню.
- Выберите вкладку Углы и введите значения в поле Угловой шаг.
Если вы хотите настроить углы для отображения в виде видов или блоков, можно использовать параметры отображения. Для этого на вкладке Вид активируйте Параметры угла и выберите необходимые углы поворота, чтобы они соответствовали вашим проектным требованиям.
Также полезной настройкой является включение Ограничений угла. Это можно сделать в настройках сетки, выбрав Ограничение угла, где задаются минимальные и максимальные углы поворота, чтобы избежать случайных ошибок при проектировании.
В результате выполнения этих шагов углы поворота объектов и видов в AutoCAD будут точно настроены под ваши требования и предпочтения, что обеспечит большую точность в работе и улучшит качество проектирования.

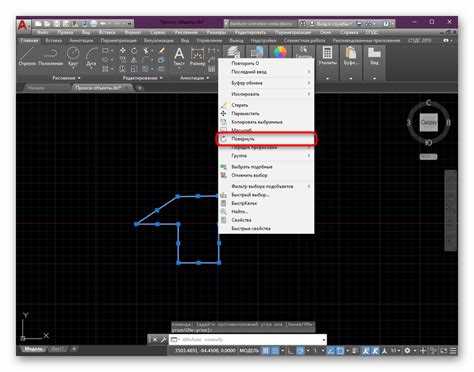

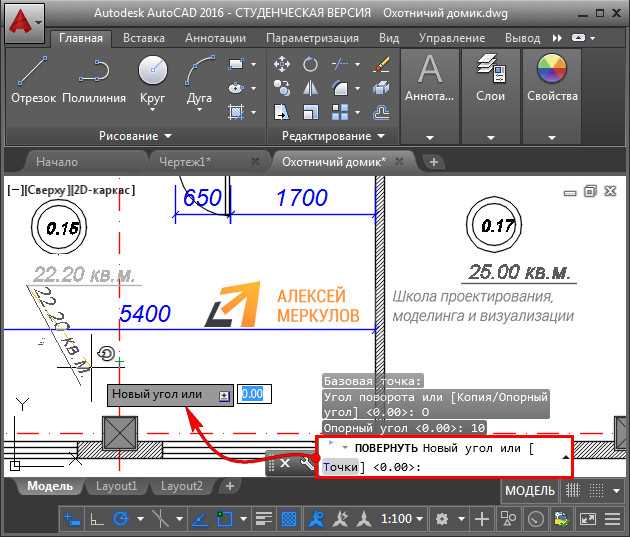

Использование команды ROTATE для задания угла поворота объектов
Команда ROTATE в AutoCAD позволяет точно задавать угол поворота объекта относительно выбранной точки. Эта команда полезна при необходимости изменения ориентации объектов, таких как линии, блоки или элементы чертежа. Для задания угла поворота используется два метода: ввод угла вручную и выбор угла через указание точки на экране.
Основной синтаксис команды следующий: сначала выбирается объект, затем задается точка опоры для поворота. После этого система предлагает ввести угол поворота в градусах. Для повышения точности можно использовать отрицательные значения углов, которые поворачивают объект в противоположную сторону.
Для выполнения поворота через командную строку следует ввести ROTATE, выбрать объект и указать точку опоры. Затем вводится угол. Если угол не указан, AutoCAD позволяет выбрать угол с помощью динамического ввода: просто указав на экран, где должен быть угол поворота.
Важно помнить, что угол задается относительно выбранной точки опоры. Выбор точки опоры существенно влияет на конечный результат. Если точка опоры не выбрана тщательно, объект может быть повернут не так, как предполагается. Чтобы избежать ошибок, выбирайте точку в центре объекта или в точке, которая логично соответствует ориентации, которую необходимо получить.
При использовании ROTATE также доступна опция Copy, которая позволяет создать копию объекта после поворота, оставив исходный объект на месте. Это полезно, если необходимо сохранить первоначальный элемент и создать его повернутую копию для дальнейшего использования.
При вводе угла можно использовать такие величины, как 90, 45 или 30 градусов для поворота на стандартные углы. Для более точных поворотов задавайте углы с десятичными значениями, например, 12.5 градуса. AutoCAD также поддерживает использование углов в радианах, если это необходимо для специфических расчетов.
Как применить привязку угла для точных поворотов в AutoCAD
Привязка угла в AutoCAD используется для выполнения точных поворотов объектов относительно заданного угла. Для этого активируется режим привязки угла, который помогает точно настраивать угловые значения в процессе работы.
Чтобы включить привязку угла, необходимо использовать команду «Polar Tracking» (Полярное отслеживание). Это можно сделать, щелкнув по значку полярного отслеживания на панели состояния или введя команду «F10» для включения/выключения этого режима. Когда полярное отслеживание включено, AutoCAD будет показывать углы в заданных интервалах, что позволит легко ориентироваться в точных поворотах.
После активации полярного отслеживания задайте интервал углов, с которым будет работать привязка. Для этого щелкните правой кнопкой мыши по значку полярного отслеживания и выберите «Settings» (Настройки). В появившемся окне можно установить нужный угол отслеживания (например, 15°, 30°, 45° и т. д.), что ограничит повороты только этими значениями.
Когда нужный угол настроен, для поворота объектов используйте команду «Rotate» (Поворот). После выбора объекта и указания точки вращения, держите курсор в направлении нужного угла. AutoCAD автоматически привяжет курсор к ближайшему разрешенному углу, и вам не придется вручную искать точное положение.
Если требуется повернуть объект на произвольный угол, то используйте команду «Rotate» без активированной привязки угла, а затем введите точный угол в командной строке. Включение полярного отслеживания не мешает этому процессу и лишь помогает точно ориентировать объекты на заранее заданных угловых интервалах.
Настройка угловой сетки для удобства построения
Для точного и удобного построения в AutoCAD важно правильно настроить угловую сетку. Это позволяет обеспечить более высокую точность при работе с элементами, особенно в проектах, где требуется точность угловых размеров.
Для начала необходимо включить угловую сетку. Для этого откройте настройки вида, нажав правой кнопкой мыши в рабочем пространстве и выбрав опцию «Настройки сетки» или воспользуйтесь командой GRID. В параметрах сетки выберите опцию «Угловая сетка», где можно задать угловые интервалы, например, 15°, 30°, 45° и т. д.
Для точных измерений и выравнивания объектов по углам используйте команду «Polar Tracking» (Полярное отслеживание). Включите ее через панель состояния или через команду «F10». С помощью этой функции можно настроить углы отслеживания на значения, кратные выбранному угловому интервалу, что облегчает выстраивание объектов в нужной ориентации.
Чтобы сетка работала на оптимальной основе, следует использовать сочетание угловой сетки и полярного отслеживания, подбирая интервалы с учетом особенностей проекта. Например, для архитектурных чертежей часто подходят интервалы 15° и 45°, а для механических деталей могут быть предпочтительны более мелкие углы.
Настроив угловую сетку и полярное отслеживание, можно улучшить качество работы, точно ориентируя элементы по заданным углам, что делает построение более удобным и быстрым.
Определение угла поворота с помощью инструментов чертежа
В AutoCAD для определения угла поворота объекта используются различные инструменты, которые позволяют точно задать и измерить угол. Один из основных методов – использование инструмента «Поворот». Этот инструмент позволяет вращать объекты на заданный угол относительно точки опоры. Чтобы задать угол поворота, необходимо выбрать объект, затем указать точку поворота и ввести нужный угол. Угол можно ввести в градусах, минутах или секундах.
Для точных измерений угла в AutoCAD можно воспользоваться инструментом «Измерить угол». Этот инструмент позволяет измерить угол между двумя линиями или двумя объектами. После активации инструмента нужно выбрать два элемента, между которыми будет измеряться угол. Результат отобразится на экране с точностью до десятичных знаков.
Еще одним полезным инструментом является «Линия поворота». Этот инструмент позволяет задать направление вращения объекта относительно заданной оси. Это удобно для построения сложных геометрических форм, где требуется точный контроль за ориентацией элементов.
Если нужно вращать объект относительно оси, не совпадающей с осями чертежа, можно использовать «Систему координат». Для этого создается пользовательская система координат (СКК), что позволяет задавать углы поворота относительно произвольных направлений, что особенно полезно в сложных чертежах и 3D моделировании.

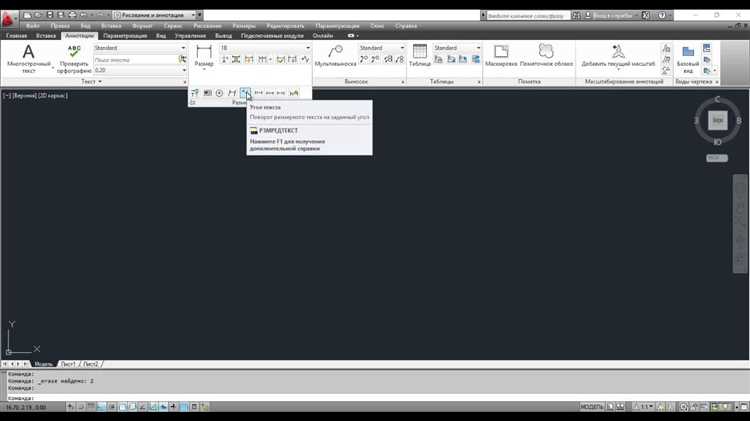

Кроме того, в AutoCAD существуют возможности для автоматического вычисления углов, например, через использование команды «Размер угла». Этот инструмент помогает быстро получить информацию о геометрических отношениях между элементами чертежа, включая углы между линиями или плоскостями.
Использование горячих клавиш для быстрого изменения угла поворота
При активной команде поворота нажмите клавишу R для мгновенного перехода в режим ввода угла. Это позволит быстро и точно задать нужный угол поворота, минуя длинные меню и панели инструментов.
Также можно использовать сочетания клавиш для точного ввода углов. Например, при выделении объекта, активировав команду поворота, можно ввести точный угол вручную, но для более быстрого доступа используйте стрелки на клавиатуре. Это позволит увеличивать или уменьшать угол поворота с шагом 1 градус.
Для более точных настроек при вращении объектов также существует возможность установить шаг изменения угла в настройках. Откройте меню «Настройки» и перейдите в раздел «Одиночные шаги» для изменения значения шага поворота с шагом в 1 градус на любое более точное значение.
Вопрос-ответ:
Как в AutoCAD добавить угол поворота при построении объекта?
Чтобы добавить угол поворота при создании объекта в AutoCAD, необходимо использовать команду «Поворот» или задать угол при рисовании. Для этого можно активировать команду, выбрать объект и ввести необходимое значение угла. Важно, что угол поворота можно задать в градусах, указывая его при настройке в командной строке.
Каким образом в AutoCAD можно изменить угол поворота объекта после его создания?
Для изменения угла поворота уже существующего объекта нужно воспользоваться командой «Поворот». После выбора объекта система предложит ввести угол, на который нужно его повернуть. Можно задать угол вручную или указать точку поворота и угол в градусах в командной строке.
Что делать, если угол поворота в AutoCAD не применился корректно?
Если угол поворота не применился, скорее всего, ошибка произошла из-за неверно выбранной точки опоры или неправильно введенного значения угла. Проверьте, что точка вращения была выбрана правильно, и убедитесь, что угол введен корректно. Также стоит проверить настройки UCS (системы координат), так как они могут повлиять на результат.
Можно ли задать угол поворота при рисовании линии в AutoCAD?

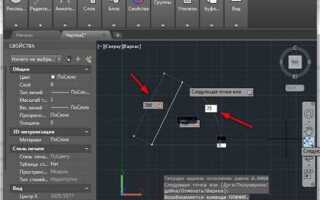

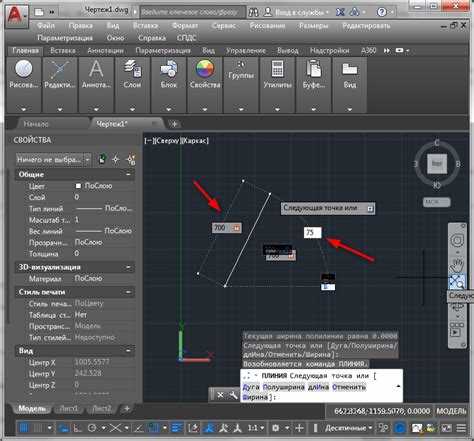

Да, в AutoCAD можно задать угол поворота при рисовании линии. Для этого активируйте команду «Линия» и введите угол в командной строке сразу после указания первой точки. Также можно использовать команду «Отрезок» и указать направление линии относительно горизонтальной оси, вводя угол в градусах.
Как проверить правильность угла поворота объекта в AutoCAD?
Чтобы проверить угол поворота объекта в AutoCAD, можно использовать команду «Измерить угол». Для этого выберите два объекта или линии, между которыми хотите измерить угол, и активируйте команду. Она покажет угол между ними, который можно сравнить с задуманным значением для проверки точности поворота.
Как добавить угол поворота при создании объекта в AutoCAD?
Чтобы включить угол поворота при построении объекта в AutoCAD, нужно активировать соответствующую настройку в параметрах команд. Например, при использовании команды «Линия» или «Прямоугольник» можно указать угол поворота в поле «Угол», которое появляется после выбора точки начала объекта. Если необходимо поворачивать объекты с точностью, лучше использовать команду «Поворот», где можно указать точку поворота и сам угол.
Как установить угол поворота при работе с инструментами для рисования в AutoCAD?
При создании объектов с помощью инструментов рисования в AutoCAD можно задать угол поворота в настройках «Основания» или вручную. Для этого в командной строке или в панели параметров появляется поле для ввода угла, который можно ввести вручную или выбрать из предложенных вариантов. Также можно изменить угол поворота после создания объекта, используя команду «Поворот», которая позволит точно выровнять его по нужному углу.
