Процесс переноса чертежей из AutoCAD в 3D Max включает несколько ключевых шагов, которые обеспечивают точность и удобство работы с 3D-моделями. Одним из наиболее эффективных способов импорта чертежа является использование форматов, совместимых с 3D Max, таких как .dwg или .dxf. Эти форматы сохраняют геометрию чертежа и позволяют точно воспроизвести детали в 3D-моделировании.
Подготовка чертежа в AutoCAD является важным этапом, прежде чем приступить к его вставке в 3D Max. Убедитесь, что чертеж в AutoCAD очищен от лишних объектов, таких как аннотации или вспомогательные линии, которые могут затруднить дальнейшую работу. Рекомендуется сохранить файл в версии, поддерживаемой 3D Max, чтобы избежать проблем с совместимостью. Также важно правильно настроить масштабы, чтобы они соответствовали в 3D Max.
Процесс импорта в 3D Max начинается с открытия программы и выбора команды импорта. В диалоговом окне импорта выберите формат .dwg или .dxf и найдите нужный файл. При импорте можно настроить параметры, такие как выбор слоя, который будет импортирован, и оптимизация геометрии. Важно установить правильный масштаб, чтобы объекты отображались в нужных пропорциях.
Работа с импортированным чертежом в 3D Max требует дополнительных шагов для корректного отображения всех деталей. После импорта могут потребоваться исправления по точности геометрии или добавление недостающих элементов, которые не были корректно перенесены. Используйте функции редактирования сетки или создание новых объектов для завершения модели, если это необходимо.
Для удобства работы с чертежом также можно использовать группы или слои для разделения разных частей проекта. Это поможет облегчить дальнейшую работу с моделями, а также ускорит рендеринг и визуализацию сцены в 3D Max.

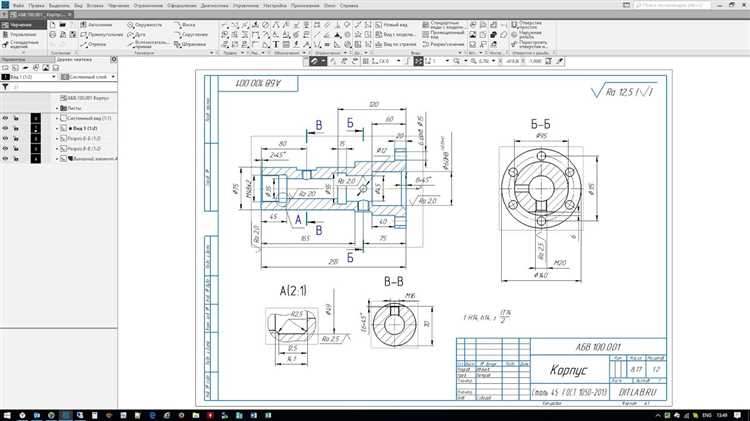

Подготовка чертежа в AutoCAD для экспорта в 3D Max
Перед экспортом чертежа из AutoCAD в 3D Max важно выполнить несколько шагов для обеспечения корректности и упрощения дальнейшей работы. Важно убедиться, что все элементы правильно настроены и подготовлены для перемещения в 3D Max.
1. Очистка чертежа: Перед экспортом необходимо удалить все ненужные объекты, такие как временные линии, неактивные слои и вспомогательные элементы, которые не будут использоваться в 3D Max. Это поможет уменьшить размер файла и упростить работу в 3D Max. Используйте команду OVERKILL для удаления дублирующих объектов.
2. Слои и объекты: Убедитесь, что все объекты, которые нужно экспортировать, находятся в нужных слоях. 3D Max при импорте будет учитывать слой, что позволяет упростить организацию работы в программе. Для лучшего контроля используйте разные слои для разных типов объектов.
3. Масштаб: Убедитесь, что чертеж имеет правильный масштаб. Важно, чтобы размеры объектов в AutoCAD соответствовали ожидаемым в 3D Max. Проверьте единицы измерения и при необходимости настройте их с помощью команды UNITS.
4. Геометрия: Для успешного импорта в 3D Max рекомендуется использовать 2D геометрические объекты. Убедитесь, что линии и полилинии являются замкнутыми и не содержат ошибок, таких как разрывы или ненужные соединения. Для этого воспользуйтесь инструментами AutoCAD для проверки геометрии, например, CHECKGEOM.
5. Использование блоков: Если в чертеже используются блоки, убедитесь, что они правильно подготовлены. Блоки должны быть упрощены и не содержать вложенных сложных объектов, которые могут вызвать проблемы при импорте. Лучше использовать простые блоки с минимальным количеством объектов.
6. Преобразование объектов: Для сложных объектов, таких как 3D-модели, рекомендуется использовать команду EXPORTTOAUTOCAD, чтобы преобразовать их в более подходящий формат для работы в 3D Max. Это позволит избежать проблем с несовместимостью при импорте.
7. Экспорт в формат DXF: Один из наиболее удобных форматов для экспорта в 3D Max – это DXF. Этот формат поддерживает большую часть информации о геометрии, слоях и свойствах объектов. При экспорте убедитесь, что выбрали правильную версию DXF, которая совместима с 3D Max.
8. Проверка после экспорта: После выполнения экспорта важно открыть файл в 3D Max и проверить правильность отображения объектов. Обратите внимание на возможные проблемы с масштабом, геометрией или отсутствием нужных слоев. В случае обнаружения ошибок вернитесь в AutoCAD и скорректируйте чертеж.

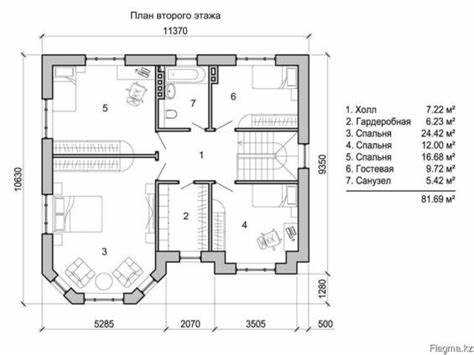

Экспорт DWG файла из AutoCAD в формат, совместимый с 3D Max
Для того чтобы корректно импортировать чертежи из AutoCAD в 3D Max, важно правильно экспортировать DWG файл в формат, который будет оптимально восприниматься 3D Max. Это позволяет сохранить точность геометрии и важные элементы чертежа, такие как слои и линии. Рассмотрим этапы и рекомендации для успешного экспорта.
Основной формат, который поддерживается 3D Max, это .DWG или .DXF. Однако, чтобы избежать ошибок и проблем при импорте, стоит учесть несколько нюансов при экспорте из AutoCAD.
- Шаг 1: Подготовка файла в AutoCAD
Перед экспортом убедитесь, что в файле нет лишних элементов: удалите ненужные объекты, текст и размеры. Для оптимизации работы, используйте командуEXPORTTOAUTOCADдля минимизации данных, не относящихся к проекту. - Шаг 2: Настройка параметров экспорта
При экспорте через командуEXPORTилиSAVEASвыбирайте формат.DWGили - Шаг 3: Учет системы координат
В AutoCAD системы координат и масштабы могут сильно отличаться от того, что нужно в 3D Max. Перед экспортом проверьте, что в чертеже правильно настроены координаты, масштаб и ориентация объектов. Лучше всего работать с моделью в мировых координатах. - Шаг 4: Использование слоев и блоков
При экспорте из AutoCAD сохранение слоев и блоков позволяет 3D Max автоматически распознавать элементы и правильно их сгруппировать. Это важно для последующей работы с моделью, когда нужно будет скрывать или отображать различные части объекта. - Шаг 5: Проверка качества данных
После экспорта откройте файл в 3D Max и проверьте качество отображения геометрии. Иногда могут возникать проблемы с масштабом или пропорциями, особенно если исходная модель использовала нестандартные настройки.
Следуя этим рекомендациям, вы обеспечите корректный экспорт DWG файлов из AutoCAD в 3D Max с минимальными потерями данных и максимальной совместимостью.
Настройка параметров импорта в 3D Max для корректного отображения чертежа
Для корректного импорта чертежей из AutoCAD в 3D Max важно настроить параметры, чтобы сохранить все детали и точность масштаба. Прежде всего, проверьте единицы измерения в AutoCAD перед экспортом. Используйте миллиметры или метры, так как это наиболее совместимо с 3D Max. В настройках импорта 3D Max также следует учесть соответствие единиц измерения между программами.
При запуске импорта файла AutoCAD в 3D Max через формат DWG, появится диалоговое окно настроек импорта. В нем установите параметр «Scale Factor» на 1, если в AutoCAD использовались миллиметры или метры. Это гарантирует, что размеры модели останутся точными, и не возникнут искажения в масштабе.
Обратите внимание на параметр «Merge Objects» в диалоговом окне импорта. Он отвечает за объединение всех объектов в один или за создание отдельных элементов. Если необходимо сохранить структуру объектов, отключите эту опцию, чтобы каждый элемент был импортирован как отдельный объект.
Для правильной работы с чертежами важно настроить слои. В настройках импорта 3D Max можно выбрать, какие слои из AutoCAD будут импортированы. Включение опции «Preserve» для слоев позволяет сохранить их структуру и при необходимости их редактировать в 3D Max.
Кроме того, важно настроить параметр «Import Type». Выберите «Geometry» для импортирования только геометрии чертежа, если не нужны дополнительные данные, такие как текстовые аннотации или размеры. В противном случае выберите «All» для полного импорта всего содержимого файла.
Если чертеж содержит сложные элементы, такие как текстуры или аннотации, рекомендуется отключить опцию импорта материалов, так как это может повлиять на производительность 3D Max и привести к излишним данным в сцене.
Не забудьте настроить параметр «Reset XForm» для корректной трансформации объектов после импорта. Этот шаг поможет устранить возможные проблемы с ориентацией объектов и позволит работать с ними более эффективно в 3D Max.
Выбор системы координат при импорте из AutoCAD в 3D Max
Первое, на что стоит обратить внимание при импорте – это использование единиц измерения в обоих приложениях. В AutoCAD по умолчанию могут быть заданы миллиметры или метры, а в 3D Max – сантиметры или дюймы. Необходимо убедиться, что единицы измерения в обеих программах совпадают, чтобы избежать масштабных искажений.
Для корректного импорта важно правильно настроить систему координат в 3D Max. Рекомендуется использовать опцию Auto-Align, которая автоматически выравнивает объект в 3D Max по его расположению в AutoCAD. Это поможет сохранить точную позицию и ориентацию чертежа, а также избежать смещений и ошибок при дальнейшей работе.
Если в AutoCAD используется пользовательская система координат (UCS), то перед экспортом важно перевести объекты в мировую систему координат (WCS). Это можно сделать через команду UCS → World в AutoCAD. В противном случае 3D Max может интерпретировать смещение координат, что приведет к неправильному размещению элементов в сцене.
При импорте в 3D Max также важно обратить внимание на то, как будет выполнен поворот объектов. Если при создании модели в AutoCAD были использованы другие углы наклона или ориентации, следует учитывать это при установке системы координат. В 3D Max можно использовать функцию Align, чтобы точно настроить ориентацию объектов по осям X, Y и Z.
Для обеспечения максимально точного импорта рекомендуется предварительно проверять расположение объектов в AutoCAD относительно глобальной системы координат и использовать стандартную настройку систем координат в обоих приложениях.

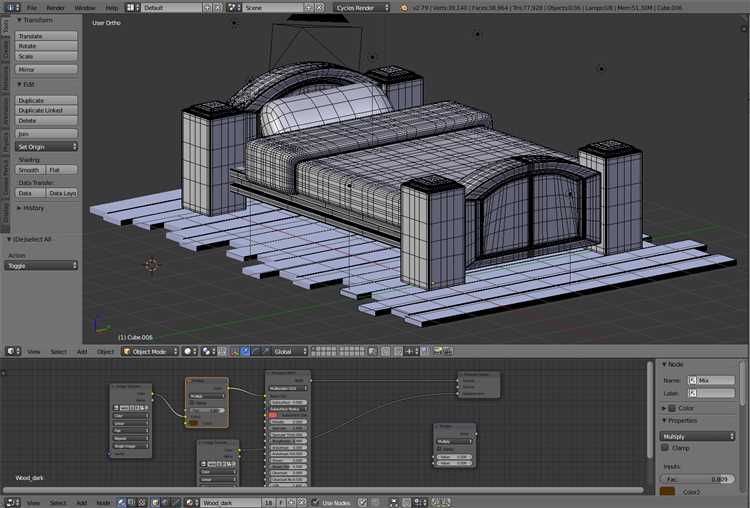

Как работать с слоями и линиями после импорта в 3D Max
После импорта чертежа из AutoCAD в 3D Max важно правильно настроить работу с слоями и линиями, чтобы эффективно управлять объектами в сцене. В 3D Max слои из AutoCAD обычно импортируются как отдельные объекты, и часто требуется оптимизировать их для удобства работы.
Первым шагом является проверка структуры слоев. В 3D Max откройте окно Layer Explorer (Менеджер слоев), чтобы увидеть все импорированные слои. Здесь можно скрыть или активировать слои, а также организовать их в удобном порядке. Важно помнить, что слои, связанные с линиями, можно использовать для дальнейшей работы, например, для моделирования или создания визуализаций.

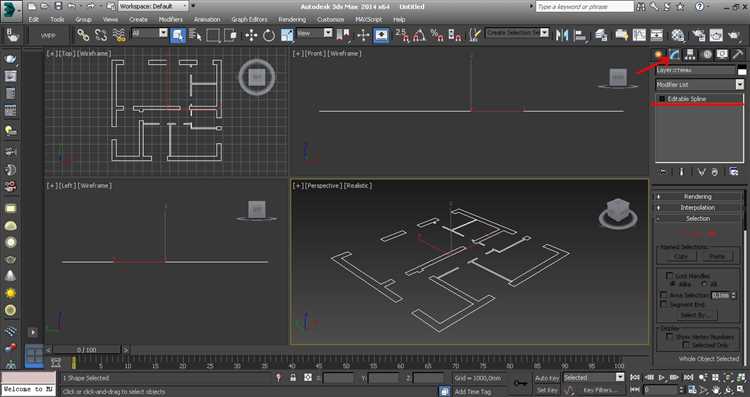

Чтобы эффективно работать с линиями, нужно понять, что они могут быть импортированы как объект Editable Spline. После этого можно перейти в режим редактирования, чтобы изменять их форму или соединять с другими объектами. Для точных изменений воспользуйтесь инструментами Vertex, Segment и Spline.
Если линии не были корректно импортированы, проверьте, не установлены ли на них нестандартные стили или толщина, которые могут влиять на восприятие их в 3D Max. Примените соответствующие материалы или измените толщину линий в параметрах объекта, чтобы они выглядели как нужные элементы в сцене.
Также стоит помнить, что линии могут быть использованы не только для визуальных целей, но и для построения каркаса модели. В этом случае важно следить за точностью и целостностью каждой линии, избегая ошибок при редактировании.
Для более сложных сцен рекомендуется использовать слои для группировки элементов, например, все элементы, относящиеся к стенам, можно поместить в один слой. Это позволит быстрее управлять объектами в сцене, особенно если проект содержит множество мелких деталей.
Также важно проверять настройки материалов и текстур после импорта. Линии могут быть связаны с определенными материалами, что влияет на визуализацию и отображение в 3D Max. Для улучшения работы с такими объектами используйте Material Editor, чтобы назначить подходящие материалы и правильно отображать все элементы на этапе рендеринга.

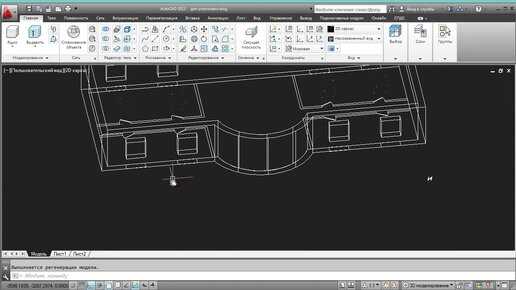

Исправление ошибок масштаба и ориентации после вставки чертежа
При вставке чертежа из AutoCAD в 3ds Max часто возникают ошибки масштаба и ориентации, что может сильно затруднить дальнейшую работу. Чтобы корректно устранить эти ошибки, необходимо учитывать несколько важных аспектов.
Первое, что стоит проверить – это единицы измерения в AutoCAD. Перед экспортом убедитесь, что в AutoCAD настроены одинаковые единицы, которые будут правильно интерпретированы 3ds Max. Для этого в AutoCAD откройте раздел «Настройки» и в пункте «Единицы» выберите подходящие параметры (например, миллиметры или метры). Несоответствие единиц может привести к тому, что размеры объектов в 3ds Max окажутся слишком большими или маленькими.
После импорта в 3ds Max при вставке чертежа проверьте, что масштаб чертежа не изменился. Это можно сделать с помощью инструментов «Measure» и «Scale». Если чертеж в 3ds Max оказался слишком большим или маленьким, используйте команду «Scale» для точной подгонки. Например, если масштаб в AutoCAD был задан в миллиметрах, а в 3ds Max – в метрах, вам потребуется уменьшить или увеличить объект в 1000 раз.
Для исправления ориентации проверьте направление осей после вставки. 3ds Max и AutoCAD могут использовать разные ориентации координатных осей. В AutoCAD ось Z обычно направлена вверх, а в 3ds Max – вниз. Если чертеж был вставлен с неверной ориентацией, используйте инструмент «Rotate» в 3ds Max для поворота объектов в нужное положение. Например, поворачивайте чертеж на 90 градусов по оси X, чтобы привести его в соответствие с ориентацией 3ds Max.
Если после этих шагов чертеж продолжает отображаться неправильно, проверьте слой, на котором он находится. В некоторых случаях элементы могут быть привязаны к ошибочному слою, что также может повлиять на масштабы и ориентацию. В таком случае, попробуйте переместить элементы на новый слой или использовать инструмент «XRef» для правильного отображения элементов из AutoCAD в 3ds Max.
Использование этих подходов обеспечит точность и правильность работы с импортированным чертежом, минимизируя ошибки в масштабе и ориентации.
Оптимизация производительности при работе с большими чертежами в 3D Max
1. Использование proxy-объектов
Для оптимизации работы с тяжелыми моделями используйте proxy-объекты. Это позволяет заменить сложные объекты на более легкие версии с низким количеством полигонов, не теряя при этом точности и детализации при рендеринге. Активировать proxy можно через настройки импорта или конвертации объекта в 3D Max.
2. Упрощение геометрии
Удаление лишних полигонов, нормалей и ненужных элементов ускоряет работу программы. Для этого применяйте модификаторы Optimize или ProOptimizer, которые автоматически упрощают геометрию, не влияя на визуальное восприятие. Важно всегда использовать оптимизацию только на тех объектах, которые не требуют высокой детализации.
3. Включение режима «Viewport Performance»
Для улучшения отклика в рабочем пространстве включите настройки производительности в видеопорте. Для этого в меню настроек выберите Viewport Configuration и активируйте опцию «Use Nitrous Accelerated Graphics». Это позволит разгрузить процессор и улучшить отображение больших сцен в реальном времени.
4. Разделение сцены на несколько частей
При работе с огромными чертежами полезно разделить сцену на несколько частей, особенно если работа ведется над различными секциями или этажами. Это поможет снизить количество отображаемых объектов и упростит работу с файлами. После завершения работы над отдельными частями сцены можно объединить их для рендеринга.
5. Отключение ненужных слоев и объектов
Удаляйте или скрывайте слои и объекты, которые не используются в текущем процессе работы. Использование команды Hide Selected или полное удаление невидимых объектов улучшает производительность, освобождая ресурсы системы.
6. Оптимизация текстур
Используйте текстуры с разрешением, соответствующим масштабу сцены. Избегайте излишне больших текстур, которые требуют значительных вычислительных мощностей для обработки. Для улучшения производительности рекомендуется использовать форматы сжатия, такие как JPEG или PNG.
7. Управление освещением
Избегайте слишком большого количества источников света, особенно когда они используются для различных эффектов. Вместо многочисленных источников света попробуйте использовать карты освещения и глобальное освещение. Это не только улучшит производительность, но и повысит качество изображения при рендеринге.
8. Параметры рендеринга
Для ускорения процесса рендеринга измените настройки качества. Уменьшение значений сглаживания, тени и отражений может значительно снизить нагрузку на систему. При рендеринге больших чертежей используйте lower quality для предварительных рендеров и повышайте качество только при финальном рендере.
9. Мониторинг производительности
Используйте встроенные средства мониторинга, такие как Resource Collector, чтобы отслеживать использование оперативной памяти и процессора в процессе работы. Это позволит вовремя выявить и устранить узкие места в производительности.
Вопрос-ответ:
Как вставить чертеж AutoCAD в 3D Max?
Чтобы вставить чертеж из AutoCAD в 3D Max, необходимо сначала сохранить его в формате DWG или DXF. Затем в 3D Max выберите опцию импорта, укажите путь к файлу и настройте параметры импорта. Важно, чтобы масштаб и ориентация чертежа были правильно установлены, иначе могут возникнуть искажения при работе с моделью.
Какие форматы файлов поддерживает 3D Max для импорта чертежей из AutoCAD?
3D Max поддерживает несколько форматов для импорта чертежей из AutoCAD, включая DWG и DXF. Эти форматы позволяют сохранить все элементы чертежа, такие как линии, контуры и размеры. При выборе формата важно удостовериться, что файл сохранен в совместимой версии AutoCAD, чтобы избежать ошибок при импорте.
Как правильно настроить масштаб при импорте чертежа из AutoCAD в 3D Max?
При импорте чертежа в 3D Max важно установить правильный масштаб, чтобы модель в 3D Max соответствовала размерам, заданным в AutoCAD. В настройках импорта нужно выбрать опцию «Maintain model scale» (Сохранить масштаб модели). Также стоит проверить единицы измерения в обоих приложениях, чтобы избежать ошибок масштабирования.
Почему после импорта чертежа из AutoCAD в 3D Max некоторые элементы не отображаются правильно?
Некоторые элементы могут не отображаться правильно из-за несовпадения единиц измерения или неправильных настроек импорта. Чтобы избежать таких проблем, перед импортом убедитесь, что в AutoCAD и 3D Max установлены одинаковые единицы измерения. Также проверьте, не содержат ли чертежи слоев или объектов, которые 3D Max не может корректно обработать.
Как исправить ошибки, возникшие после импорта чертежа AutoCAD в 3D Max?
Если после импорта в 3D Max возникли ошибки, можно попробовать несколько решений. Во-первых, проверьте настройки импорта и убедитесь, что выбран правильный формат и версия файла AutoCAD. Во-вторых, исправьте проблемы с масштабом, выбрав подходящие единицы измерения. Также стоит проверить, нет ли в чертеже AutoCAD устаревших или несовместимых объектов, которые могут вызывать сбои в 3D Max.
Как вставить чертеж AutoCAD в 3D Max?
Для того чтобы вставить чертеж из AutoCAD в 3D Max, можно использовать несколько способов. Первый и самый простой — это импортировать файл в формате DWG. Для этого в 3D Max выберите «File» (Файл), затем «Import» (Импортировать) и выберите ваш файл DWG. После этого, в окне параметров импорта, выберите необходимые настройки для корректной передачи данных, например, слои и масштабы. После завершения импорта чертеж будет отображаться в 3D Max. Также можно конвертировать элементы чертежа в объекты, если нужно работать с ними в трехмерной среде.
Какие проблемы могут возникнуть при вставке чертежа из AutoCAD в 3D Max?
При вставке чертежа из AutoCAD в 3D Max могут возникнуть несколько проблем. Одна из наиболее частых — это несовпадение масштаба. Иногда при импорте размер объектов может измениться, и вам придется вручную подстроить их, чтобы все выглядело правильно. Также могут быть проблемы с точностью отображения линий и контуров, особенно если в чертеже используются нестандартные шрифты или линии, которые 3D Max не поддерживает. Иногда чертежи в AutoCAD содержат лишние объекты или данные, которые могут создать лишнюю нагрузку на проект в 3D Max, что может повлиять на производительность. Чтобы избежать этих проблем, важно проверить и очистить файл AutoCAD перед импортом.
