Как вставить excel в autocad

Процесс вставки таблицы Excel в чертеж AutoCAD часто используется для улучшения визуализации данных, таких как сметы, технические характеристики или другие расчетные таблицы. Этот процесс требует четкого понимания инструментов AutoCAD и правильной настройки данных для корректного отображения в чертеже.

Шаг 1: Откройте ваш чертеж в AutoCAD и выберите команду OLE Object для вставки. Эта команда позволяет вставить объект из Excel в виде связанного или встраиваемого объекта. Выбор зависит от того, хотите ли вы сохранить возможность редактирования таблицы в Excel после вставки в AutoCAD.

Шаг 2: При вставке выберите нужный файл Excel и настройте параметры размещения таблицы на чертеже. Если вы выбрали опцию встраивания, таблица будет фиксированной и не изменится при изменении исходного Excel-файла. Для связи с исходным файлом выбирается опция «Связать», что позволит обновлять данные таблицы в AutoCAD при изменении исходного документа.

Шаг 3: После вставки объекта важно настроить его отображение. Для этого в AutoCAD существует несколько инструментов, позволяющих отрегулировать размер таблицы, масштабы и расположение на чертеже. Настройте параметры видимости и при необходимости редактируйте содержимое таблицы прямо в AutoCAD.

Вставка таблиц Excel в AutoCAD помогает улучшить функциональность чертежей и облегчить работу с большими объемами данных, поддерживая связь между чертежом и таблицами расчетов.

Подготовка таблицы Excel для вставки в AutoCAD

Перед вставкой таблицы из Excel в AutoCAD необходимо выполнить несколько важных шагов для оптимизации и корректного отображения данных. Эти шаги обеспечат правильное форматирование и улучшат внешний вид таблицы в чертеже.

• Удаление лишних данных: Убедитесь, что в таблице Excel нет пустых строк или столбцов, которые могут повлиять на внешний вид таблицы в AutoCAD. Оставьте только те данные, которые должны быть отображены.
• Форматирование текста: Выравнивание текста, шрифты и размеры должны быть выбраны таким образом, чтобы таблица оставалась читаемой при вставке в AutoCAD. Используйте стандартные шрифты, такие как Arial или Calibri, чтобы избежать ошибок при отображении.
• Проверка границ ячеек: Если таблица требует границ, настройте их в Excel заранее. Границы не всегда могут правильно перенестись в AutoCAD, если они не были настроены корректно.
• Конвертация формул: Преобразуйте все формулы в значения, чтобы избежать возможных ошибок при вставке. Формулы в Excel не будут работать в AutoCAD, а их отображение может привести к некорректным результатам.
• Размеры таблицы: Подгоните размер таблицы под требуемую область в AutoCAD. Если таблица слишком большая, AutoCAD может автоматически изменить масштаб, что приведет к потерям данных или нарушению их отображения.
• Удаление объединенных ячеек: Объединенные ячейки могут вызвать проблемы при вставке таблицы в AutoCAD. Разделите все объединенные ячейки на отдельные и убедитесь, что таблица состоит только из отдельных ячеек.
• Использование условного форматирования: Избегайте использования сложного условного форматирования в Excel, так как это может не поддерживаться в AutoCAD. Лучше применить простое форматирование, которое будет корректно отображаться в программе.
• Проверка совместимости форматов: Сохраните таблицу Excel в формате .xlsx или .csv, так как AutoCAD лучше работает с этими форматами. Убедитесь, что версия Excel совместима с версией AutoCAD.

После выполнения этих шагов таблица будет готова к вставке в AutoCAD, что обеспечит ее правильное отображение и легкость в дальнейшем редактировании.

Выбор метода вставки таблицы: ссылкой или встраивание

При вставке таблицы Excel в чертеж AutoCAD важно учитывать, как она будет использоваться. Метод вставки может быть выбран в зависимости от необходимости обновления данных и их дальнейшего использования в проекте. Существуют два основных способа: вставка таблицы как ссылки и её встраивание в файл AutoCAD.

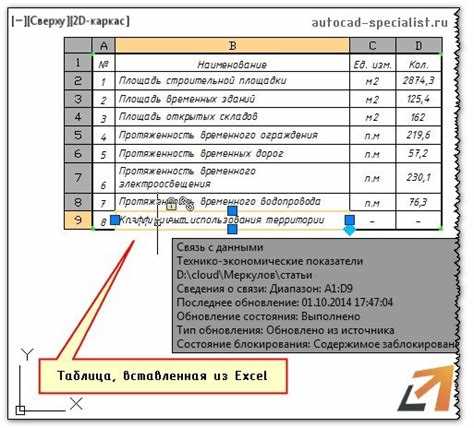

Вставка таблицы ссылкой позволяет создать связь с исходным файлом Excel. В этом случае, если данные в таблице обновляются, они автоматически синхронизируются с чертежом. Этот метод полезен, если таблица часто меняется, и нужно, чтобы все обновления отражались в чертеже без необходимости вручную вносить изменения. Однако стоит учитывать, что для корректного отображения и обновления таблицы путь к исходному файлу должен оставаться неизменным, и доступ к нему должен быть обеспечен на всех устройствах, где используется чертеж.

Встраивание таблицы предполагает, что данные Excel встраиваются непосредственно в чертеж, без ссылки на исходный файл. Этот метод подходит для статичных данных, которые не предполагают изменений в будущем. Встраивание позволяет избежать проблем с доступом к исходному файлу и гарантирует, что все данные будут сохранены в одном чертеже. Однако при таком подходе таблица не обновляется автоматически, и для изменения данных нужно будет вручную редактировать их в Excel и повторно вставлять таблицу в AutoCAD.

Выбор метода зависит от специфики работы с таблицей. Если таблица содержит часто обновляющиеся данные, предпочтительнее использовать ссылку. Если данные стабильны, и важна независимость от исходных файлов, лучше выбрать встраивание.

Как использовать команду OLE для вставки Excel в AutoCAD

Команда OLE (Object Linking and Embedding) позволяет интегрировать объекты из других приложений, включая Excel, непосредственно в чертеж AutoCAD. Это особенно полезно, если требуется вставить таблицы, диаграммы или расчеты, сохраненные в Excel, и редактировать их прямо в чертеже. Чтобы вставить Excel в AutoCAD через OLE, выполните следующие шаги:

1. Откройте AutoCAD и перейдите в нужный чертеж.
2. В командной строке введите OLE и нажмите Enter.
3. В диалоговом окне выберите Вставить объект.
4. Выберите опцию Создать из файла, затем нажмите Обзор и найдите файл Excel, который хотите вставить.
5. Отметьте опцию Связать с файломВставить как встроенный объект, в зависимости от ваших потребностей.
6. Нажмите OK, и объект будет вставлен в чертеж.

При вставке Excel через OLE важно учитывать следующие моменты:

• Если выбрана опция «Связать с файлом», изменения в исходном файле Excel будут отображаться в AutoCAD после обновления связи.
• Вставка как встроенного объекта делает данные независимыми от исходного файла, но увеличивает размер чертежа.
• После вставки объекта Excel в AutoCAD его можно редактировать, двойным щелчком на объекте. Откроется Excel, где можно внести изменения, которые автоматически отразятся в чертеже.

Использование команды OLE удобно для работы с данными, которые часто обновляются или требуют точности, таких как таблицы, финансовые расчеты или графики. Однако важно контролировать размер чертежа и использовать связь с файлом, если планируется частое обновление данных.

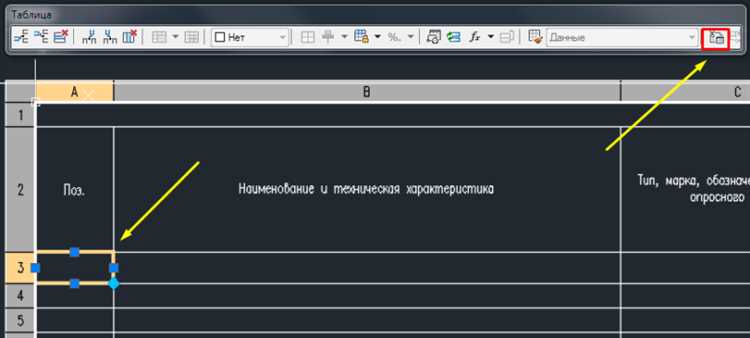

Настройка размеров и формата вставленной таблицы в AutoCAD

После вставки таблицы Excel в чертеж AutoCAD, важно правильно настроить её размеры и формат, чтобы информация отображалась корректно и удобно для работы. Это можно сделать с помощью нескольких простых шагов.

Изменение размеров таблицы в AutoCAD происходит через выбор и редактирование её рамки. Для этого выполните следующие действия:

1. Выделите вставленную таблицу.

2. На панели инструментов откроется набор для изменения размеров. Для изменения ширины и высоты можно перетащить угловые маркеры. Чтобы задать точные размеры, используйте команду PROPERTIES, где можно вручную ввести значения в полях «Width» и «Height».

Настройка шрифта и стиля текста в таблице также требует внимания. Чтобы изменить шрифт, выполните следующие шаги:

1. Выделите ячейки таблицы или всю таблицу, если нужно применить изменения ко всем ячейкам.

2. Откройте диалоговое окно свойств текста и выберите нужный шрифт, размер, стиль (например, полужирный или курсив) и интервал между строками.

Изменение выравнивания текста важно для улучшения читаемости данных в таблице. В AutoCAD для выравнивания текста используются стандартные опции выравнивания: по левому, центральному или правому краю. Эти настройки доступны в свойствах текста и позволяют настроить точное расположение информации в ячейках.

Корректировка внешнего вида рамки таблицы также играет ключевую роль. В AutoCAD рамки таблицы можно настраивать с помощью команды TABLESTYLE. Здесь можно изменить толщину линий, тип линий (сплошной, пунктирный и т. д.) и цвет рамки.

Для точной настройки отображения таблицы в контексте всего чертежа важно использовать слои. Если таблица должна быть на другом слое, отличном от основного чертежа, можно создать новый слой с необходимыми параметрами и назначить его для таблицы.

Чтобы внести изменения в содержание ячеек, просто дважды щелкните на ячейке, и в появившемся поле редактирования внесите необходимые корректировки. Эти изменения будут автоматически обновляться в чертеже, сохраняя всю структуру таблицы.

Как редактировать данные таблицы Excel прямо в AutoCAD

Для редактирования данных таблицы Excel, вставленной в чертеж AutoCAD, используйте встроенную возможность динамической связи между приложениями. Эта функция позволяет обновлять и изменять данные Excel без выхода из AutoCAD, сохраняя синхронность изменений.

Первый шаг – вставка таблицы Excel с помощью команды OLE-объект. В меню «Вставка» выберите опцию «Объект», затем введите команду OLEIMPORT, выберите нужный файл Excel и вставьте его как объект.

Когда таблица будет вставлена, чтобы редактировать данные, дважды щелкните по ней. Откроется окно Excel внутри AutoCAD, где можно изменять содержимое ячеек. Все изменения будут автоматически сохранены в исходной таблице Excel, и при обновлении объекта в AutoCAD данные обновятся.

Для более удобного редактирования вы можете активировать режим редактирования напрямую в Excel, просто сделав правый клик по таблице и выбрав «Редактировать объект». Это откроет файл Excel в отдельном окне, где будут доступны все возможности редактирования таблицы.

При изменении данных в Excel, важно помнить, что любые корректировки в таблице будут отображаться в AutoCAD после перезагрузки объекта. Это может быть полезно при работе с динамичными данными, которые часто обновляются в таблице Excel.

Для того чтобы избежать потери данных, рекомендуется регулярно сохранять изменения как в AutoCAD, так и в самом Excel. Вы также можете установить параметры обновления объектов, чтобы они автоматически синхронизировались, если вносите изменения в сам файл Excel.

Использование команд для обновления данных таблицы Excel

Для вставленных таблиц Excel важно правильно настроить параметры связи с файлом, чтобы изменения в Excel автоматически отражались в AutoCAD. В этом процессе основной инструмент – OLE (Object Linking and Embedding), который позволяет связать Excel с AutoCAD. Для обновления данных таблицы выполните следующие шаги:

1. Перепривязка объекта OLE: При вставке таблицы Excel как объект OLE можно использовать команду REFEDIT. Эта команда позволяет редактировать объект непосредственно в Excel, сохраняя связь с AutoCAD. После изменения данных в Excel таблица обновляется автоматически при открытии файла AutoCAD.

2. Использование команды XREF: Для обновления внешних ссылок, таких как таблицы Excel, применяйте команду ATTACH для прикрепления внешнего файла. При изменении данных в Excel необходимо заново загрузить XREF с помощью команды RELOAD.

3. Настройка обновлений через свойства: Если таблица Excel вставлена как объект, можно настроить автоматическое обновление через свойства объекта. Для этого правой кнопкой мыши кликните по таблице и выберите «Свойства», где можно установить параметры для автообновления при изменении исходного файла Excel.

Эти методы позволяют обеспечить актуальность данных, сохранение связей между чертежом и таблицей, а также минимизировать риск ошибок при обновлениях. Важно помнить, что корректная настройка ссылок и сохранение связи между объектами напрямую влияет на успешность обновлений в процессе работы.

Ошибки при вставке таблицы Excel в AutoCAD и их исправление

При вставке таблицы Excel в AutoCAD пользователи сталкиваются с несколькими типичными ошибками, которые могут привести к некорректному отображению данных или снижению производительности. Рассмотрим основные из них и способы их исправления.

1. Неправильное отображение шрифтов

После вставки таблицы Excel в AutoCAD могут возникать проблемы с отображением шрифтов. Это происходит, если шрифты в Excel не совпадают с теми, что доступны в AutoCAD. В результате текст может отображаться искаженно.

Решение: Используйте стандартные шрифты AutoCAD, такие как «Arial» или «Roman», чтобы избежать несовместимости. Можно также вручную настроить шрифты в AutoCAD после вставки таблицы.

2. Невозможность редактировать таблицу после вставки

Если после вставки таблицы Excel в AutoCAD не удается редактировать данные, это может быть связано с неправильными настройками вставки. Важно помнить, что AutoCAD может вставлять таблицу как растровое изображение или как ссылку на файл, что делает невозможным редактирование данных.

Решение: Используйте команду «Paste Special» и выберите опцию «Microsoft Excel Worksheet Object» для вставки таблицы с возможностью редактирования. Также стоит проверить, не включена ли опция «Bind External References», которая может блокировать редактирование.

3. Перестроение таблицы после вставки

После вставки таблицы Excel в AutoCAD иногда происходят искажения или «сломанные» ячейки. Это может произойти из-за разных форматов таблиц, разной высоты строк или ширины колонок.

Решение: После вставки таблицы используйте команду «EXPLODE» для преобразования ее в обычные объекты. Также можно вручную отрегулировать размер ячеек и строк в AutoCAD с помощью инструментов редактирования таблиц.

4. Проблемы с размером таблицы

Таблицы, вставленные из Excel, часто имеют некорректный размер в AutoCAD, что может привести к их выходу за пределы чертежа или слишком маленькому отображению на листе.

Решение: После вставки таблицы используйте команду «SCALE» для изменения масштаба. Убедитесь, что таблица правильно отображается в зависимости от масштаба чертежа. Также полезно использовать команду «Properties» для точной настройки размеров таблицы и ее элементов.

5. Проблемы с форматированием данных

Иногда таблица вставляется без сохранения первоначального форматирования, включая цвет заливки, стили границ и шрифт.

Решение: Используйте команду «Paste Special» с выбором формата «HTML» или «Unicode Text» для более точного сохранения форматирования. Если это не помогает, вручную настройте границы и стили в AutoCAD с использованием панели свойств таблицы.

6. Потеря ссылок на данные в Excel

Если при вставке таблицы Excel в AutoCAD были использованы ссылки на внешние файлы Excel, могут возникнуть ошибки при открытии чертежа, если исходный файл был перемещен или удален.

Решение: Обязательно сохраняйте все ссылки в том же месте, или замените ссылки на встроенные данные, если внешний файл больше не доступен. Можно также использовать команду «Bind» для интеграции всех данных в сам файл AutoCAD.

При соблюдении этих рекомендаций вставка таблиц Excel в AutoCAD будет более стабильной и удобной для дальнейшей работы.

Как сохранять и экспортировать чертеж с таблицей Excel

Для сохранения и экспорта чертежа с вставленной таблицей Excel в AutoCAD необходимо выполнить несколько последовательных шагов, чтобы обеспечить правильное отображение и сохранение данных. Начнем с сохранения самого чертежа.

Первым шагом является сохранение чертежа в формате, который поддерживает таблицы Excel. AutoCAD поддерживает экспорт в форматы DWG, PDF и DWF. Рекомендуется сохранять файл в формате DWG для дальнейшей работы и редактирования. Для этого в меню «Файл» выберите «Сохранить как», укажите имя файла и выберите формат DWG.

После того как таблица Excel вставлена в чертеж, можно экспортировать его в PDF для обмена данными с другими пользователями, которые не используют AutoCAD. Для этого в меню «Печать» выберите принтер PDF (например, «Adobe PDF» или встроенный «Microsoft Print to PDF»), настройте параметры печати и сохраните документ в формате PDF. Важно перед экспортом удостовериться, что таблица Excel отображается корректно на всех листах, для чего можно настроить масштабирование в параметрах печати.

Если нужно передать чертеж в формате, поддерживающем только просмотр, но не редактирование, используйте формат DWF. Для этого в меню «Файл» выберите «Экспорт» и укажите формат DWF. Этот формат идеально подходит для обмена чертежами, не позволяя вносить изменения в содержимое таблиц и элементов чертежа.

Для предотвращения потери данных в процессе экспорта, убедитесь, что все таблицы и элементы Excel находятся в видимой области чертежа. При необходимости используйте команду «Зум» для подгонки таблиц по размеру страницы. Также стоит проверить, чтобы шрифты и стили таблицы отображались правильно при изменении масштаба.

Заключительный этап – это проверка качества сохраненного или экспортированного файла. Откройте сохраненный файл в соответствующем приложении (AutoCAD, PDF-просмотрщик или DWF-вьюер) и убедитесь, что таблица Excel интегрирована корректно, а все данные читаемы и правильно отображаются.

Вопрос-ответ:

Как вставить таблицу Excel в чертеж AutoCAD?

Чтобы вставить таблицу Excel в AutoCAD, откройте файл Excel, выберите нужный диапазон данных и скопируйте его (Ctrl+C). Затем в AutoCAD выберите команду «Вставка» и найдите опцию «Объект». В появившемся окне выберите пункт «Вставить как объект», после чего выберите «Microsoft Excel Worksheet» и вставьте данные с помощью Ctrl+V.

Можно ли редактировать вставленную таблицу Excel прямо в AutoCAD?

Да, можно. После вставки таблицы как объекта Excel, вы можете дважды кликнуть на неё в AutoCAD, и откроется окно Excel, где можно вносить изменения. Все изменения, сделанные в таблице, будут автоматически обновляться в чертеже AutoCAD, но важно помнить, что редактирование происходит в самом Excel.

Какие существуют ограничения при вставке таблиц Excel в AutoCAD?

При вставке таблиц Excel в AutoCAD важно учитывать, что некоторые форматы таблиц и сложные формулы могут не поддерживаться или отображаться некорректно. Также стоит учитывать, что большие таблицы могут замедлять работу AutoCAD, особенно если файл содержит много строк и колонок. В таких случаях рекомендуется вставлять таблицу в виде изображения или ссылаться на внешний файл Excel.

Как вставить таблицу Excel в AutoCAD с сохранением форматирования?

Для сохранения форматирования при вставке таблицы Excel в AutoCAD необходимо вставить её как объект. В этом случае таблица сохраняет не только текст, но и стили ячеек, шрифты и цвета. Чтобы это сделать, используйте команду «Вставка» и выберите «Объект», затем выберите «Microsoft Excel Worksheet». Это позволит сохранить весь формат, включая линии и цветовые схемы таблицы.
