Работа с файлами IFC (Industry Foundation Classes) в AutoCAD 2021 может существенно улучшить взаимодействие с другими программами в процессе проектирования и строительства. IFC является открытым стандартом обмена данными, который используется в BIM (Building Information Modeling). Вставка этих файлов в AutoCAD позволяет интегрировать данные о строящихся объектах, их компонентах и спецификациях прямо в чертежи. Процесс импорта несложен, но требует выполнения нескольких ключевых шагов, чтобы избежать ошибок при взаимодействии с моделями.
Для начала, убедитесь, что в вашей версии AutoCAD 2021 установлен необходимый плагин или компонент для работы с IFC файлами. В AutoCAD 2021 поддержка IFC встроена, однако, для полноценного использования формата, важно правильно настроить параметры импорта. Вы можете загрузить файл IFC через команду IFCIMPORT, которая автоматически активирует окно импорта, где вам нужно выбрать файл и настроить параметры отображения.
Когда файл IFC загружен в AutoCAD, он будет отображаться как 3D-модель, что позволит работать с объектами, их размерами и атрибутами. Важно помнить, что несмотря на то, что AutoCAD поддерживает базовый импорт IFC, для работы с более сложными моделями и полным сохранением данных требуется использование дополнительных настроек. Это могут быть, например, фильтрация элементов по типу или уровень детализации. Рекомендуется предварительно ознакомиться с настройками импорта в разделе Options, чтобы оптимизировать процесс.
Подготовка AutoCAD для импорта файлов IFC
Для успешного импорта файлов IFC в AutoCAD 2021 необходимо выполнить несколько шагов, чтобы настроить программу и обеспечить корректную работу с файлами этого формата.
1. Установите и настройте плагин для работы с IFC. AutoCAD 2021 не поддерживает формат IFC по умолчанию, поэтому необходимо установить соответствующий плагин, такой как IFC Import. Это позволит вам загружать и работать с файлами IFC напрямую в AutoCAD.
2. Проверьте версии AutoCAD и плагина. Убедитесь, что версия плагина совместима с версией AutoCAD 2021. Это важно для того, чтобы избежать ошибок при импорте данных.
3. Настройка пользовательских переменных. В настройках AutoCAD убедитесь, что включены переменные, отвечающие за работу с внешними ссылками и данными. Для этого откройте меню настроек и активируйте параметры, связанные с импортом BIM-данных.
4. Убедитесь, что в AutoCAD активирован профиль для работы с архитектурными и строительными проектами. Профиль должен включать все необходимые инструменты для работы с геометрией и атрибутами IFC.
5. Проверьте совместимость шрифтов и стилей. Формат IFC может содержать шрифты и стили, не поддерживаемые стандартными настройками AutoCAD. Настройте программу на использование стандартных шрифтов и стилей, чтобы избежать проблем с отображением данных.
6. Подготовьте рабочее пространство. После установки плагина для работы с IFC создайте отдельное рабочее пространство для работы с импортированными файлами. Это позволит избежать путаницы между стандартными чертежами и проектами с данными IFC.
7. Используйте инструмент «Проверка совместимости». Этот инструмент поможет выявить потенциальные проблемы с импортируемыми данными, такими как несовпадение координат или неправильные геометрические параметры.
Соблюдая эти рекомендации, вы сможете настроить AutoCAD для успешной работы с файлами IFC и оптимизировать процесс импорта данных в ваши проекты.
Как настроить опции импорта IFC в AutoCAD 2021
Для корректного импорта файлов IFC в AutoCAD 2021 необходимо настроить несколько важных параметров. Рассмотрим шаги, которые помогут вам оптимизировать процесс импорта и избежать распространенных ошибок.
1. Откройте AutoCAD 2021 и перейдите в меню «Импорт» в разделе «Вставка». Выберите «Импортировать файл IFC» из доступных форматов. Это откроет окно настройки параметров импорта.

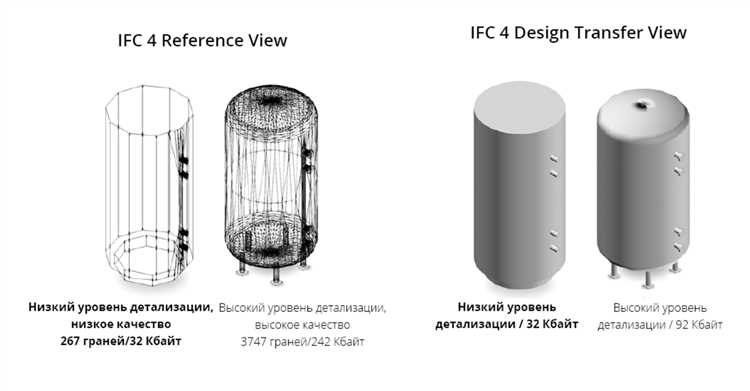

2. В разделе «Опции импорта» вам предстоит выбрать нужный формат и версию файла IFC. AutoCAD поддерживает несколько версий IFC, начиная с 2×3 и до 4. Выберите нужную версию в зависимости от того, какая была использована при создании файла.
3. В следующем окне следует обратить внимание на параметры «Тип объектов» и «Обработка пустых объектов». Эти настройки позволяют вам управлять тем, какие данные из файла IFC будут импортированы в модель AutoCAD. Например, если вы хотите исключить пустые объекты или неважные данные, установите фильтры для соответствующих типов объектов.
4. Параметр «Обработка слоев» позволяет вам выбрать, как будут распределяться слои из IFC-файла в AutoCAD. Вы можете настроить авто-распределение слоев, либо вручную указать, какие элементы должны быть привязаны к определенным слоям. Это важно для упорядочивания объектов при дальнейшем редактировании модели.
5. Включите опцию «Импортировать геометрические данные». Эта настройка позволяет гарантировать точность импортированных объектов и их соответствие оригинальной модели. При отключении этой опции геометрия может быть упрощена, что приведет к потере точности в деталях.

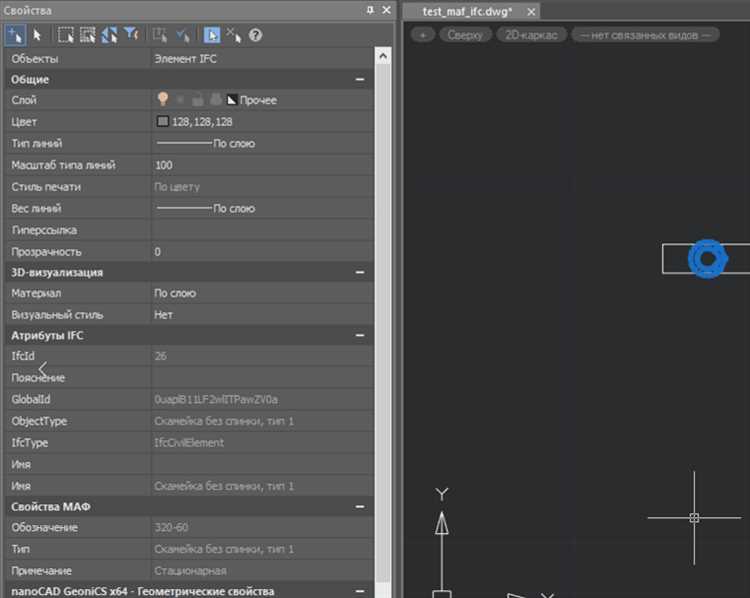

6. В разделе «Управление свойствами» есть возможность настроить, как будут импортироваться данные свойств объектов из файла IFC. Вы можете выбрать, какие именно параметры (например, материалы, размеры, свойства) будут отображаться в чертежах после импорта.
7. После настройки всех параметров нажмите «ОК», чтобы завершить процесс и начать импорт файла. На этом этапе AutoCAD начнет обработку и интеграцию данных из IFC-файла в ваш проект.
Правильная настройка параметров импорта помогает избежать проблем с точностью и структурой данных, упрощает дальнейшую работу с проектом в AutoCAD. Убедитесь, что каждый параметр выбран с учетом особенностей вашего проекта для достижения максимальной эффективности.
Импортирование файла IFC в проект AutoCAD
Для добавления файла IFC в проект AutoCAD 2021 необходимо использовать команду импорта, которая позволяет интегрировать данные из формата Building Information Modeling (BIM) в чертеж AutoCAD. Этот процесс включает несколько этапов, начиная от настройки параметров импорта до работы с объектами после их загрузки.
1. Откройте проект в AutoCAD 2021. Для импорта используйте команду IMPORT, доступную в меню «Файл». Выберите файл с расширением .ifc, который хотите добавить в проект.
2. После выбора файла появится окно настроек импорта, где можно настроить различные параметры. Важно обратить внимание на опции, касающиеся масштабирования и ориентации объектов, чтобы сохранить точность данных.
3. В процессе импорта AutoCAD предлагает несколько вариантов конверсии данных. Можно настроить преобразование объектов IFC в блоки AutoCAD, линии или 3D-модели, в зависимости от целей проекта.
4. При успешном импорте в проект добавляются элементы здания в виде трехмерных объектов, таких как стены, двери, окна и другие компоненты. Эти объекты можно редактировать как стандартные элементы AutoCAD, с возможностью добавления аннотаций и других данных.
5. После импорта рекомендуется провести проверку на точность отображения и корректность данных, а также протестировать взаимодействие с другими элементами проекта, чтобы избежать ошибок при дальнейшей работе.
Использование файла IFC в AutoCAD значительно расширяет возможности моделирования и помогает интегрировать данные из разных систем, что особенно полезно при совместной работе в мультидисциплинарных командах.
Преобразование и корректировка объектов после импорта IFC
После импорта файла IFC в AutoCAD 2021 объекты, переданные из BIM-модели, могут требовать корректировок для дальнейшего использования в чертежах и проектировании. Важно учитывать несколько ключевых аспектов, чтобы преобразовать данные в нужный формат и убедиться в правильности их отображения.
- Конвертация блоков и геометрии: Объекты IFC могут быть импортированы как блоки, линии или другие элементы. Чтобы улучшить взаимодействие с ними, можно использовать команду «EXPORTTOAUTOCAD» для перевода геометрии в AutoCAD-совместимый формат, например, в блоки или объекты.
- Исправление единиц измерения: IFC-файлы могут иметь различные единицы измерения. Перед началом работы нужно проверить настройки проекта в AutoCAD и при необходимости изменить масштаб для корректного отображения объектов. Это можно сделать через параметры импорта.
- Корректировка материалов и свойств: IFC может содержать информацию о материалах, но она часто не соответствует стандартам AutoCAD. Для корректировки этих данных откройте панель свойств и настройте материалы и их текстуры вручную или с помощью команды «ATTEDIT».
- Сглаживание геометрии: В зависимости от сложности модели, некоторые элементы могут быть отображены с излишней детализацией. Для улучшения производительности и визуализации используйте команды для упрощения геометрии, такие как «CONVERT» или «DELOBJ».
- Исправление слоев: При импорте в AutoCAD все объекты могут быть помещены на один слой. Разделите объекты по слоям вручную или используйте скрипты для автоматического распределения по слоям в зависимости от их типа и назначения.
- Удаление лишних объектов: При импорте могут быть добавлены ненужные элементы, такие как вспомогательные линии или дополнительные геометрические объекты. Удалите их с помощью команды «PURGE» или вручную через окно «Layer Properties».
- Использование команд для корректировки: Применяйте стандартные команды AutoCAD для редактирования объектов после импорта, такие как «MOVE», «ROTATE», «SCALE» для точной настройки положения и масштаба.
Таким образом, после импорта файла IFC важно провести несколько шагов для адаптации данных к нуждам AutoCAD. Этот процесс поможет избежать ошибок при проектировании и обеспечит правильное взаимодействие с моделью.
Настройка видимости объектов IFC в AutoCAD 2021
1. Откройте файл IFC в AutoCAD 2021. После импорта убедитесь, что отображение элементов не скрыто, и выберите слой или объект для дальнейшей настройки видимости.
2. В панели «Свойства» найдите раздел «Слои». Здесь вы можете управлять видимостью объектов, ассоциированных с различными слоями, и изменять их статус с помощью переключателя видимости. Вы можете скрыть или показать целые слои, что удобно для работы с большими моделями.
3. Для изменения видимости отдельных объектов из IFC-файла используйте команду «Изоляция объектов». Выделите объект, затем правой кнопкой мыши выберите «Изолировать объекты» в контекстном меню. Это временно скрывает остальные элементы и помогает сосредоточиться на выбранных объектах.
4. Проверьте, что активирована правильная настройка фильтров для видимости. В AutoCAD 2021 имеется возможность настроить видимость по типу объектов, например, для стен, дверей или окон. В меню «Видимость» можно выбрать фильтры по категориям, что ускоряет поиск и настройку нужных элементов.
5. Используйте настройки прозрачности для объектов IFC. Включив прозрачность через свойства объектов, вы можете наглядно видеть скрытые элементы или те, которые находятся за другими, без необходимости менять слои или скрывать элементы.
6. Если необходимо работать с несколькими видами в одном проекте, применяйте «Визуализационные стили» для различных уровней детализации. Это позволит улучшить восприятие модели и настроить видимость объектов в зависимости от контекста работы (например, при детальном проектировании или при создании общих планов).
Регулярная настройка видимости объектов IFC в AutoCAD 2021 позволяет минимизировать перегрузку экрана и сосредоточиться на нужных деталях. Правильное использование слоев, фильтров и инструментов изоляции значительно улучшает производительность и упрощает работу с моделями.
Как использовать слои для работы с IFC в AutoCAD
Для эффективной работы с IFC-файлами в AutoCAD важно правильно настроить слои. Использование слоев позволяет упорядочить элементы модели, улучшить визуализацию и упростить управление объектами.
При импорте IFC-файлов AutoCAD автоматически создает слои для каждого типа объекта, но часто потребуется донастройка. Чтобы контролировать отображение и редактирование, используйте следующие рекомендации:
1. Назначение слоев по категориям IFC: Каждый тип объекта в IFC, такой как стены, двери или окна, может быть размещен на отдельном слое. Это не только улучшает читаемость модели, но и позволяет скрывать или показывать определенные элементы по мере необходимости, что облегчает работу с большим количеством объектов.
2. Управление видимостью слоев: Важно настроить видимость слоев в зависимости от этапа работы. Например, на стадии проектирования можно скрывать элементы, не относящиеся к текущей задаче, или уменьшать плотность отображаемых объектов, чтобы повысить производительность.
3. Использование стандартных слоев: Если вам нужно повторно использовать модель в других проектах, создайте стандартные слои для различных типов объектов. Например, слои для конструктивных элементов, инженерных систем, отделки и т.д. Это ускорит процесс работы при импорте IFC в другие файлы AutoCAD.
4. Переназначение слоев: Иногда слои, созданные при импорте IFC, могут не соответствовать вашим предпочтениям. В таком случае их можно переназначить с помощью команды «LAYMRG» для объединения слоев или вручную изменить имя и свойства слоя через панель свойств. Это полезно, когда нужно привести все слои к единому стандарту или интегрировать IFC-модель в существующий проект.
5. Применение цветовых кодов и типов линий: Для удобства работы и улучшения визуализации используйте различные цвета и типы линий для слоев. Например, элементы конструкции можно отображать с помощью сплошных линий, а инженерные системы – пунктирными. Это поможет быстрее ориентироваться в сложных моделях.
6. Использование групп слоев: Для комплексных проектов имеет смысл группировать слои, объединяя их в логические категории. Например, можно создать группу для всех строительных элементов, отдельную для инженерных систем и т.д. Это упростит управление видимостью и редактированием объектов.
Решение проблем с корректностью отображения IFC-объектов
При работе с файлами IFC в AutoCAD 2021 пользователи могут столкнуться с рядом проблем, влияющих на корректность отображения объектов. Среди наиболее распространённых проблем – отсутствие или искажение геометрии, неправильная цветовая схема и проблемы с привязкой объектов. Рассмотрим основные способы решения этих проблем.
1. Проверка настроек визуализации
Если IFC-объекты отображаются неправильно, первым шагом является проверка настроек визуализации. В AutoCAD 2021 можно переключить режим отображения модели, используя команды 3D View или Visual Styles. Иногда объекты могут не отображаться из-за использования неподходящего стиля визуализации, который не поддерживает нужную геометрию. Убедитесь, что выбран стиль, который поддерживает отображение сложных объектов, например, Realistic.
2. Обновление файлов и настройка экспортера
Некорректное отображение может быть связано с устаревшими версиями файлов IFC или некорректной настройкой экспортера. При экспорте данных из BIM-системы убедитесь, что выбрана актуальная версия формата IFC. Рекомендуется использовать последнюю версию экспорта, совместимую с AutoCAD 2021, чтобы избежать проблем с несовместимостью. При необходимости настройте параметры экспорта для точного отображения всех данных в модели.
3. Проверка слоёв и видимости объектов
Часто проблемы с отображением IFC-объектов могут быть связаны с настройками видимости слоёв. Включите все слои, на которых находятся элементы модели. Если объект по-прежнему не виден, возможно, он был размещён на скрытом слое. Используйте команду LAYER для управления видимостью слоёв и устранения проблем с отображением.
4. Визуализация элементов, которые не поддерживаются AutoCAD
Некоторые элементы IFC могут не поддерживаться AutoCAD 2021, например, специфичные для BIM-формата компоненты. В таком случае, они могут не отображаться или искажаться. Для решения проблемы проверьте, поддерживаются ли данные элементы версией AutoCAD или используйте специализированные плагины для работы с более сложными IFC-объектами.
5. Корректировка параметров графики
Неправильное отображение объектов может быть вызвано низкой производительностью графической системы. Убедитесь, что параметры графики оптимизированы для работы с большими моделями. Включите аппаратное ускорение и настройте параметры отображения, такие как Antialiasing или Hardware Acceleration, для улучшения визуализации.
6. Обновление версии AutoCAD
Если после выполнения всех действий проблемы сохраняются, рекомендуется проверить наличие обновлений для вашей версии AutoCAD 2021. В некоторых случаях новые патчи и обновления могут решать проблемы совместимости с файлами IFC.
Использование дополнительных плагинов для работы с IFC в AutoCAD
Для полноценной работы с файлами IFC в AutoCAD 2021 можно использовать сторонние плагины, которые значительно расширяют функциональные возможности программы. Такие плагины позволяют оптимизировать импорт и экспорт данных, а также обеспечивают удобный доступ к различным типам объектов и меткам, содержащимся в файлах IFC.
Один из популярных плагинов – Autodesk IFC for AutoCAD, который интегрирует формат IFC непосредственно в AutoCAD. Этот плагин позволяет импортировать, экспортировать и визуализировать файлы IFC с сохранением всех необходимых атрибутов и информации об объекте. Важно, что с его помощью можно работать с многослойными моделями, а также контролировать точность отображения данных, что делает его удобным для проектировщиков, работающих с большими и сложными проектами.
Для более точной работы с данными можно также использовать плагин Solibri Model Checker, который позволяет анализировать IFC-файлы на ошибки и несоответствия, а также проверять соответствие проектных решений нормативным требованиям. Он помогает не только в процессе импорта и экспорта, но и при дальнейшей корректировке моделей, улучшая взаимодействие между различными специалистами, работающими с проектом.
Еще один полезный инструмент – BIM 360, который интегрируется с AutoCAD и поддерживает работу с IFC-файлами. С помощью этого плагина можно эффективно управлять проектами в облаке, обеспечивая доступ к актуальной версии модели всем участникам. Это особенно важно для многозадачных команд, где каждый может внести свой вклад в проект в реальном времени.
Наконец, для пользователей, работающих с моделями в архитектуре, идеальным дополнением станет плагин Revit IFC Exporter, который упрощает процесс экспорта моделей Revit в формат IFC с дальнейшей возможностью работы в AutoCAD. Это особенно полезно, когда требуется передать информацию между различными программами и сохранить всю необходимую информацию для последующей обработки.
Выбор плагина зависит от конкретных задач, однако использование таких инструментов помогает значительно улучшить производительность работы с IFC-файлами в AutoCAD и минимизировать вероятность ошибок при конвертации и обмене данными.
Вопрос-ответ:
Как вставить IFC-файл в AutoCAD 2021?
Для того чтобы вставить файл IFC в AutoCAD 2021, нужно сначала убедиться, что у вас установлены необходимые плагины для работы с этим форматом. После этого откройте AutoCAD и перейдите в меню «Вставка». В списке доступных форматов файлов выберите IFC. Вы сможете указать путь к файлу, который нужно вставить, а затем настроить его размещение в модели. Важно, чтобы у вас был корректно настроен плагин для импорта IFC, иначе программа может не распознать формат.
Почему мой файл IFC не отображается в AutoCAD 2021 после вставки?
Если после вставки IFC-файл не отображается в AutoCAD, возможно, проблема кроется в нескольких причинах. Во-первых, убедитесь, что плагин для работы с IFC-файлами установлен и правильно настроен. Во-вторых, проверьте, не поврежден ли сам файл. Иногда файлы могут содержать ошибки, которые препятствуют их корректному импорту. Также стоит обратить внимание на настройки отображения, возможно, объекты скрыты или находятся на недоступных слоях. Попробуйте перезагрузить AutoCAD или открыть файл на другом компьютере, чтобы исключить проблемы с программным обеспечением.
Какие ограничения существуют при вставке IFC-файлов в AutoCAD 2021?
Основное ограничение при вставке IFC-файлов в AutoCAD 2021 заключается в том, что AutoCAD не всегда может правильно интерпретировать все данные, содержащиеся в IFC. Например, некоторые свойства объектов, такие как специфичные данные о материалах или инженерных системах, могут не быть отображены корректно. Кроме того, при работе с большим количеством данных в IFC-файле AutoCAD может замедлить свою работу. Рекомендуется использовать IFC только для тех объектов, которые реально необходимы в проекте, а также убедиться, что файл был подготовлен с учетом требований AutoCAD.
Как настроить правильное отображение IFC-объектов в AutoCAD 2021?
Для того чтобы корректно настроить отображение IFC-объектов в AutoCAD 2021, необходимо использовать инструменты, которые позволяют управлять слоями и стилями. В первую очередь проверьте, что объекты, импортированные из IFC, не скрыты на каких-либо слоях. Для этого откройте список слоев и убедитесь, что все нужные слои активны. Также можно настроить отображение различных типов объектов, таких как стены, окна и двери, с помощью инструментов «Стиль объектов» и «Стили отображения». После настройки вы сможете управлять тем, как элементы IFC будут видны на чертеже.
Могу ли я редактировать объекты, импортированные из IFC в AutoCAD 2021?
Объекты, импортированные из IFC в AutoCAD 2021, обычно не поддаются прямому редактированию, так как они являются внешними ссылками, а не стандартными объектами AutoCAD. Это означает, что вы не можете изменять их геометрию непосредственно в AutoCAD. Однако можно использовать команды для манипуляции объектами, такие как «Перемещение» или «Масштабирование». Для более глубокого редактирования данных рекомендуется использовать специализированное ПО для работы с IFC, например, Revit или другие BIM-системы. В AutoCAD 2021 вы можете только просматривать и встраивать эти объекты, но изменение их структуры потребует дополнительного программного обеспечения.
Как вставить IFC файл в AutoCAD 2021?
Для того чтобы вставить IFC файл в AutoCAD 2021, нужно выполнить несколько шагов. Сначала откройте AutoCAD и создайте новый чертеж или откройте существующий. Затем перейдите в меню «Вставка» и выберите опцию «Подключить» (Attach). В открывшемся окне выберите ваш IFC файл и нажмите «Открыть». Вы также можете настроить параметры вставки, такие как масштаб, углы и расположение. После вставки, модель будет отображена в чертеже, и вы сможете работать с ней как с обычным объектом в AutoCAD, например, изменять видимость или применять различные стили отображения.
