Вставка точек в AutoCAD из текстового файла – это полезная операция, которая позволяет автоматизировать процесс нанесения координат на чертежи. Для этого нужно использовать стандартные возможности программы, такие как команды POINT или SCRIPT, а также подготовить соответствующий текстовый файл с координатами.
Первым шагом является создание текстового файла с координатами точек. Каждая строка файла должна содержать значения X, Y (и, при необходимости, Z) через запятую или пробел. Пример формата строки: 100,200,0 или 100 200 0. Важно, чтобы файл был сохранен в формате .txt или .csv.
После того как файл с координатами подготовлен, можно перейти к его импорту в AutoCAD. Для этого используется команда DATAEXTRACTION, которая позволяет импортировать данные из текстовых файлов и преобразовать их в объекты чертежа. Также возможно создание скрипта для автоматизации процесса вставки точек, что ускоряет работу с большим количеством данных.
Если количество точек значительное, можно использовать логику программирования с помощью AutoLISP или скриптовых команд, чтобы прочитать файл и вставить точки по заданным координатам. Это позволяет не только сэкономить время, но и исключить возможность ошибок при ручном вводе данных.
Подготовка текстового файла с координатами для AutoCAD
Для успешной импорта точек в AutoCAD из текстового файла, важно правильно подготовить данные. Файл должен содержать координаты в формате, который AutoCAD может обработать. Обычно это текстовый файл с расширением .txt или .csv. Следующие рекомендации помогут избежать ошибок при загрузке данных в программу.

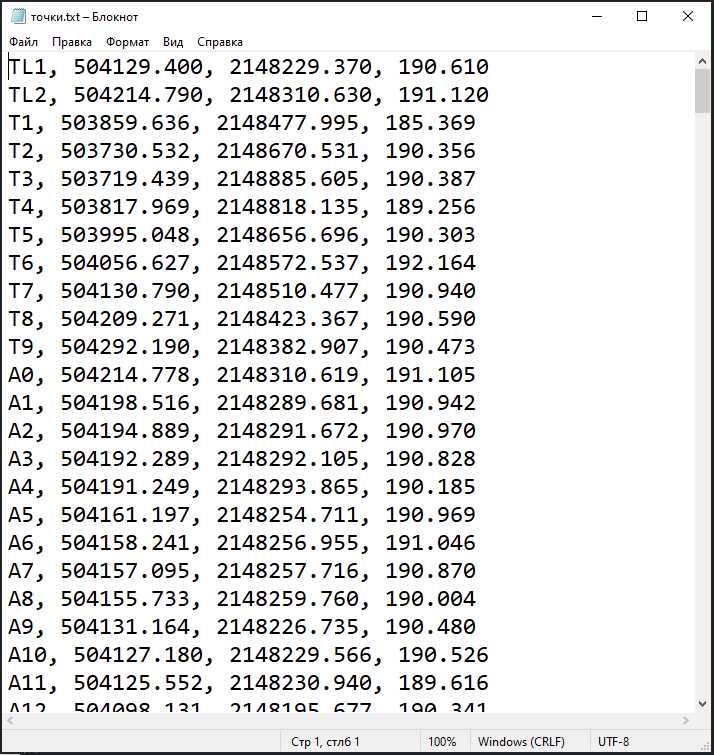

Каждая строка в текстовом файле должна представлять собой одну точку с тремя координатами: X, Y и Z. Координаты разделяются запятой или пробелом в зависимости от настроек AutoCAD. Задайте формат с точностью до нужного количества знаков после запятой, чтобы избежать потери точности. Например, для координат с двумя знаками после запятой можно использовать следующий формат:
X, Y, Z
Пример строки с координатами:
123.45, 678.90, 0.00
В случае работы с плоскими чертежами, можно ограничиться двумя координатами (X, Y), оставив Z равным нулю. Важно соблюдать единый формат на протяжении всего файла, чтобы избежать ошибок при загрузке данных в AutoCAD.
Если данные хранятся в таблице Excel, их можно экспортировать в CSV-формат, где разделителем будет запятая. При экспорте убедитесь, что в CSV-файле не содержатся лишние символы, такие как кавычки или пробелы в конце строк, так как они могут вызвать ошибки при импорте в AutoCAD.
При подготовке файла учтите, что AutoCAD поддерживает различные кодировки текста. Чтобы избежать проблем с отображением символов, сохраняйте файл в кодировке UTF-8.
Как правильно форматировать данные для импорта в AutoCAD
Для импорта данных в AutoCAD из текстового файла, форматирование должно соответствовать строгим требованиям. Важно соблюдать структуру координат, отделяя значения точек друг от друга и исключая лишние символы.
1. Структура файла: Каждая строка должна содержать координаты одной точки в формате X, Y, Z, разделённые запятой или пробелом. Для двухмерных чертежей можно использовать только X и Y. Например:
Пример для 2D:
100, 200
150, 250
200, 300
Пример для 3D:
100, 200, 10
150, 250, 15
200, 300, 20
2. Разделители: Если в качестве разделителей используются пробелы, убедитесь, что между значениями нет лишних пробелов. В случае использования запятой, не ставьте пробел после неё.
3. Формат данных: Числа должны быть в числовом формате без дополнительных символов, таких как валютные знаки или проценты. Допускаются десятичные дроби, но убедитесь, что используемый разделитель соответствует региональным настройкам системы (например, точка или запятая).
4. Примечания: Если необходимо добавить описание или комментарии, используйте символы, которые AutoCAD игнорирует, например, «;» или «#». Эти строки не будут импортированы как точки, но могут служить для комментариев внутри файла.
5. Проверка данных: Перед импортом убедитесь, что файл не содержит лишних символов, пробелов в начале или в конце строк, а также что все строки правильно отформатированы. Это предотвратит возможные ошибки при импорте.
Импорт точек из текстового файла в AutoCAD с помощью команд
Для импорта точек в AutoCAD из текстового файла используется команда POINT вместе с командой DATAEXTRACTION или стандартным импортом через SCRIPT файл. Каждый из этих методов имеет свои особенности и применим в зависимости от задачи.
1. Использование команды POINT:
Создайте текстовый файл, содержащий координаты точек. Каждая строка файла должна представлять собой координаты в формате X, Y, Z. Например:
100,200,0 150,250,0 200,300,0
Запустите команду POINT в AutoCAD и укажите координаты точек в командной строке, используя команду INSERT или импорт через DATAEXTRACTION, чтобы автоматизировать процесс вставки точек.
2. Использование команды SCRIPT:
Создайте файл с расширением .scr, в котором укажите команды для вставки точек. В файл добавляются строки вида:
POINT 100,200,0 POINT 150,250,0 POINT 200,300,0
Затем в AutoCAD выполните команду SCR и выберите созданный скрипт. Это позволит быстро и точно импортировать все точки без дополнительных манипуляций.
3. Использование DATAEXTRACTION:
С помощью команды DATAEXTRACTION можно извлечь данные из текстового файла, преобразовав их в точки на чертеже. В процессе настройки выберите нужные параметры извлечения данных, укажите путь к файлу и настройте соответствующие поля. Этот метод полезен для более сложных файлов с большим количеством точек.
Для каждого способа важно, чтобы данные в текстовом файле были правильно отформатированы, иначе импорт может привести к ошибкам или некорректному размещению точек на чертеже.
Использование команды POINT для вставки координат в AutoCAD

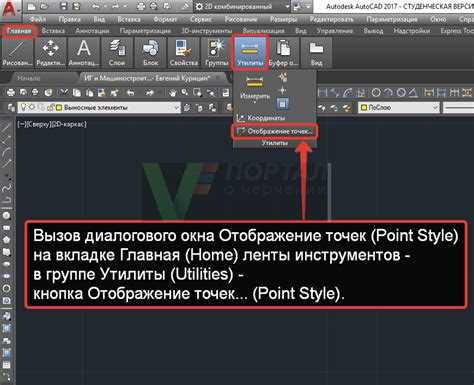

Команда POINT в AutoCAD используется для создания точек в заданных координатах. Это один из основных методов для вставки объектов с точными геометрическими данными. Для работы с этой командой необходимо следовать простому процессу:
- Запустите команду POINT, набрав «POINT» в командной строке или используя панель инструментов.
- После активации команды укажите координаты для вставки точки. Координаты можно ввести вручную в командной строке, используя формат X, Y, Z. Например, ввод «100,200,0» вставит точку в месте с координатами 100 по оси X, 200 по оси Y и 0 по оси Z.
- Если необходимо вставить несколько точек, повторите процесс для каждой из них. Можно использовать автоматизацию с помощью скриптов или лейаутов, если количество точек велико.
Для удобства можно воспользоваться внешними файлами с координатами. Если координаты находятся в текстовом файле, их можно импортировать с помощью скрипта или программы для автоматической обработки данных.
Для точной вставки координат через текстовый файл можно использовать следующий алгоритм:
- Подготовьте файл с координатами в формате X,Y,Z для каждой точки.
- Используйте команду SCRIPTS или LISP для импорта координат и создания точек.
- Для автоматизации вставки можно применить команду INSERT, которая автоматически добавит точки из файла на основе заданных координат.
Важно помнить, что точность координат зависит от установленного масштаба и системы координат в проекте. Поэтому перед вставкой необходимо удостовериться, что настройки системы координат соответствуют нуждам проекта.
Использование команды POINT помогает точно размещать объекты в проекте, особенно когда требуется работать с большими объемами данных, что важно для последующей обработки и анализа информации.
Настройка единиц измерения и масштаба при импорте данных

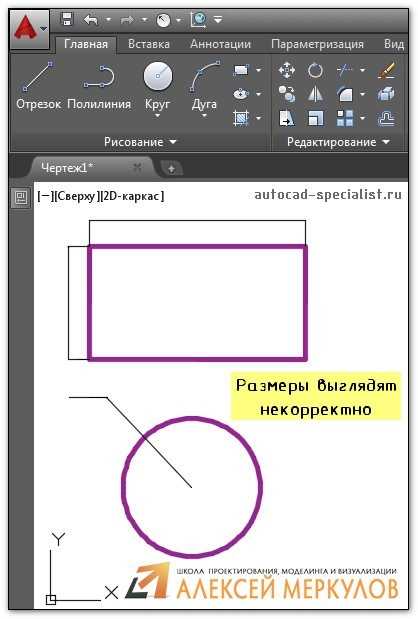

Перед импортом точек в AutoCAD важно убедиться, что единицы измерения и масштаб в проекте настроены правильно. Для этого следует выполнить несколько шагов, чтобы избежать искажений данных.
При загрузке данных из текстового файла необходимо заранее определить, в каких единицах измеряются координаты. Если файл содержит координаты в метрах, а проект в AutoCAD настроен на миллиметры, нужно выполнить преобразование данных перед импортом или настроить единицы измерения в AutoCAD на метры. Это можно сделать через команду «UNITS» (единицы измерения) в AutoCAD.
Для настройки масштаба следует учитывать, что AutoCAD использует систему координат, которая может отличаться от той, что используется в текстовом файле. В случае, если масштаб в файле отличается от масштаба в проекте, необходимо либо изменить масштаб в файле, либо использовать команду «SCALE» в AutoCAD для корректной подгонки точек по масштабу.
Если файл содержит данные с небольшими значениями координат, например, в сантиметрах, а проект настроен на метры, нужно выполнить деление на 100 при импорте данных, чтобы избежать несоответствий в отображении точек. В таких случаях можно использовать команду «INSERT» для подбора правильного масштаба при вставке точек.
Также стоит учитывать, что AutoCAD может применить масштаб при импорте только в том случае, если файл имеет структурированные координаты (например, CSV с четкими разделителями между значениями). Если данные неструктурированы, следует провести предварительную обработку текста с координатами.
Важно, чтобы единицы измерения в проекте и файл совпадали для корректного отображения точек, иначе возможны ошибки в расчётах и недостоверные результаты.
Ошибки при импорте точек и способы их устранения
При импорте точек в AutoCAD из текстового файла могут возникать различные ошибки, которые приводят к некорректному отображению данных. Рассмотрим основные проблемы и способы их решения.
Ошибка: Неверный формат данных в текстовом файле
Если данные в текстовом файле не соответствуют ожидаемому формату (например, отсутствуют координаты или используются неправильные разделители), AutoCAD не сможет корректно импортировать точки. Проверьте, что файл имеет правильную структуру, например, для CSV-файла должны быть разделители в виде запятых или точек с запятой, а координаты должны быть записаны в формате X,Y,Z.
Решение: Отредактируйте текстовый файл с учетом правильного формата. Убедитесь, что все координаты указаны в одном формате и разделены правильными символами. Использование текстового редактора с поддержкой работы с таблицами может помочь избежать ошибок.
Ошибка: Некорректное разделение координат
Иногда координаты точек могут быть записаны в одном столбце без разделителей или с ошибочным разделителем. Это приведет к тому, что AutoCAD не распознает каждую из точек как отдельную сущность.
Решение: Используйте правильные разделители между координатами. В случае использования файла CSV, проверьте, чтобы координаты X, Y и Z были разделены запятыми или точками с запятой. Если необходимо, замените все разделители на соответствующие.
Ошибка: Проблемы с точностью данных
Если в файле указаны координаты с чрезмерной или недостаточной точностью, AutoCAD может не правильно интерпретировать их. Особенно это касается работы с точками, имеющими высокую или низкую точность измерений.
Решение: Проверьте точность координат в файле. Если они имеют слишком много знаков после запятой, удалите лишние, чтобы облегчить обработку данных. В случае малых значений, убедитесь, что они находятся в пределах допустимой точности для AutoCAD.
Ошибка: Ошибки в кодировке файла
Иногда, если текстовый файл использует неподдерживаемую кодировку, символы могут отображаться некорректно. Это особенно важно для многозначных или нестандартных символов в координатах.
Решение: Убедитесь, что файл сохранен в кодировке UTF-8. Если проблема сохраняется, попробуйте открыть файл в текстовом редакторе и пересохранить его с другой кодировкой.
Ошибка: Переменные настройки AutoCAD
Некоторые ошибки могут быть вызваны неправильными настройками AutoCAD. Например, неправильно настроенные единицы измерения могут привести к тому, что импортированные точки окажутся в неверном масштабе.
Решение: Проверьте настройки единиц измерения в AutoCAD. Убедитесь, что они соответствуют единицам, используемым в текстовом файле. При необходимости используйте команду «UNITS» для изменения единиц измерения в AutoCAD.
Ошибка: Недостаточная память или ресурсы компьютера
При работе с большими файлами или большим количеством точек AutoCAD может не справиться с импортом из-за нехватки памяти или ресурсов системы.
Решение: Попробуйте уменьшить размер файла, разделив его на несколько частей. Также можно использовать команду «AUDIT» для проверки целостности файла и «PURGE» для удаления ненужных данных, что снизит нагрузку на программу.
Автоматизация процесса вставки точек с помощью скриптов AutoCAD
Скрипты AutoCAD позволяют значительно ускорить процесс вставки точек, особенно при работе с большими объемами данных. Для автоматизации вставки точек из текстового файла необходимо использовать команды AutoCAD, которые выполняются в режиме скрипта.
Первым шагом является подготовка текстового файла, содержащего координаты точек в формате, удобном для обработки. Стандартный формат может выглядеть как «X Y Z», где X, Y и Z – координаты точки. Каждая строка файла должна представлять собой одну точку.
Для автоматической вставки точек из файла в AutoCAD можно использовать скрипт, включающий команду POINT. Пример скрипта для вставки точек:
; Скрипт для вставки точек из текстового файла (defun c:InsertPoints (/ file points) (setq file (open "C:\\path\\to\\file.txt" "r")) (while (setq points (read-line file)) (setq coords (mapcar 'read (vl-string-split points))) (command "POINT" (list (car coords) (cadr coords) (caddr coords))) ) (close file) (princ) )
Этот скрипт выполняет следующее:
- Открывает текстовый файл с координатами точек.
- Читает строки из файла, разделяет координаты и передает их в команду
POINT. - Закрывает файл после завершения вставки точек.
После того, как скрипт будет создан, его можно сохранить с расширением .lsp и загрузить в AutoCAD с помощью команды APPLOAD. Ввод команды InsertPoints в командной строке запустит процесс вставки точек из указанного текстового файла.
Использование скриптов дает возможность автоматизировать задачи, которые при ручной вставке точек занимают много времени, и значительно ускоряет рабочий процесс.
Вопрос-ответ:
Как вставить точки из текстового файла в AutoCAD?
Для того чтобы вставить точки из текстового файла в AutoCAD, нужно использовать команду «Points» или «Point» в сочетании с импортом координат. Сначала подготовьте текстовый файл с координатами в формате X, Y, Z, разделенными запятыми или пробелами. Затем в AutoCAD используйте команду «SCRIPT», чтобы загрузить файл с координатами, или напишите скрипт, который автоматически вставит точки в чертеж. Для этого потребуется указать правильный путь к файлу и формат данных, чтобы точки появились в нужных местах.
Как правильно подготовить текстовый файл для импорта точек в AutoCAD?
Текстовый файл должен быть структурирован так, чтобы каждая строка содержала координаты точки в формате X, Y и (опционально) Z. Пример правильного формата: 100, 200, 0 для 2D-точки или 100, 200, 300 для 3D-точки. При этом числа могут быть разделены пробелами или запятыми. Также важно, чтобы файл был сохранен в формате .txt или .csv, что позволит AutoCAD распознать его содержимое и корректно импортировать данные.
Что делать, если при импорте точек в AutoCAD они не появляются в нужном месте?
Если точки не отображаются правильно, возможно, проблема заключается в неверных координатах или ошибках при записи файла. Для начала убедитесь, что координаты указаны правильно и соответствуют масштабу чертежа. Также проверьте, что координаты точек находятся в области видимости текущего вида в AutoCAD. Если необходимо, масштабируйте рабочую область, чтобы точки стали видимыми. Иногда помогает использование команды «ZOOM» для быстрой настройки области видимости.
Можно ли импортировать точки с помощью скрипта в AutoCAD?
Да, для импорта точек в AutoCAD можно использовать скрипт. Скрипты позволяют автоматизировать процесс добавления точек, если их много. Напишите скрипт, в котором будут прописаны команды для вставки каждой точки по координатам. В скрипте можно использовать команду «POINT» или «PO» с указанием координат для каждой точки из текстового файла. После этого выполните скрипт в AutoCAD, и все точки будут автоматически вставлены в чертеж.
Как проверить, правильно ли импортировались точки в AutoCAD?
Для проверки правильности импорта точек в AutoCAD, используйте команду «LIST» для отображения информации о точках. Если координаты точек совпадают с теми, что были в текстовом файле, значит, импорт прошел успешно. Также можно воспользоваться командой «ID» для того, чтобы выбрать конкретную точку и проверить ее координаты. Если точки расположены правильно, они должны соответствовать нужной области чертежа и отображаться корректно.
