Двигатель ВАЗ 2105 оснащён рядным четырёхцилиндровым мотором объёмом 1.3 или 1.5 литра, в зависимости от модификации. В конструкции газораспределительного механизма применяются верхнеклапанные клапаны с верхним расположением распредвала (OHC). Всего установлено восемь клапанов – по два на каждый цилиндр: один впускной и один выпускной.
С завода на ВАЗ 2105 устанавливались стальные цельные клапаны, устойчивые к высоким температурам и предназначенные для работы в условиях постоянных тепловых нагрузок. Впускные клапаны изготавливаются из жаропрочной стали типа 40Х10С2М, в то время как выпускные – из более термостойкой стали 4Х10С2М2, нередко с наплавкой рабочей фаски для увеличения ресурса.
При замене клапанов рекомендуется использовать изделия, соответствующие ГОСТ 9356-75 и ТУ производителя, с проверенной геометрией: диаметр тарелки впускного клапана – 41 мм, выпускного – 35 мм, диаметр стержня – 8 мм, длина – 113 мм для обоих типов. Нарушение этих параметров снижает герметичность камеры сгорания и ресурс двигателя в целом.
Для повышения надёжности нередко устанавливают клапаны с напылением нитрида титана на стержень, что снижает износ при работе с гидрокомпенсаторами. Также возможна замена штатных клапанов на облегчённые спортивные аналоги, однако при этом требуется точная балансировка ГРМ и настройка фазы газораспределения.
Типы клапанов, установленные на ВАЗ 2105
На двигателях ВАЗ 2105 применяются клапаны двух типов: впускные и выпускные. Каждый из них отличается материалом, формой тарелки и тепловыми характеристиками. Впускные клапаны изготовлены из жаропрочной стали и имеют увеличенный диаметр – 42 мм. Это обеспечивает оптимальное наполнение цилиндров топливно-воздушной смесью. Выпускные клапаны, диаметром 35 мм, выполнены из сталей с повышенной термостойкостью, поскольку работают при температуре до 800 °C.
Все клапаны на ВАЗ 2105 являются прямыми, с классической конструкцией. Они не полые и не натриевого охлаждения, что ограничивает возможности модернизации без замены ГБЦ. Посадочные фаски впускных клапанов – 45°, что обеспечивает устойчивое прилегание при высокой частоте вращения коленвала.
Рекомендации: при капитальном ремонте используйте выпускные клапаны с наплавленной рабочей фаской из кобальтового сплава. Это увеличивает срок службы до 100 000 км. При установке тюнингового распределительного вала желательно заменить штатные клапаны на облегчённые, изготовленные из титановых сплавов. Для впускных допускается установка клапанов с тонким стержнем диаметром 6 мм, что снижает массу привода ГРМ.
Важно: при замене клапанов обязательно контролировать зазор в направляющих втулках. Допустимый люфт – не более 0,07 мм для впускных и 0,09 мм для выпускных. Несоблюдение этих параметров приводит к повышенному износу и утечке компрессии.

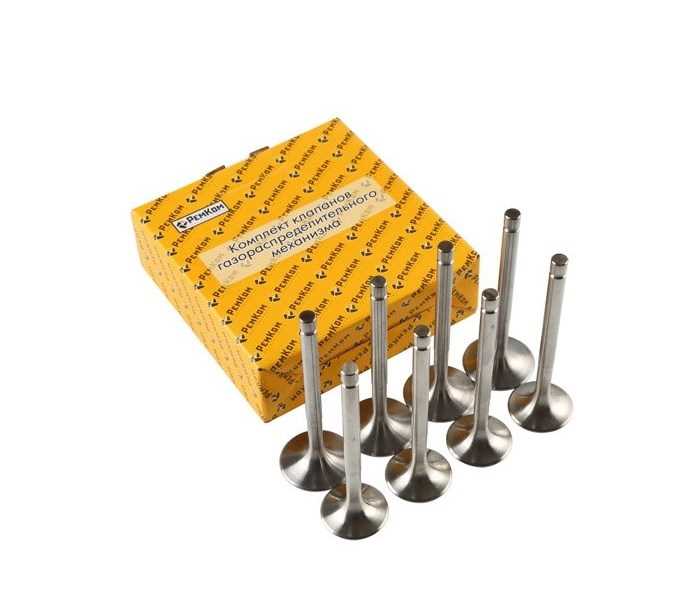

Какие впускные клапаны применяются на двигателях ВАЗ 2105
На двигателях ВАЗ 2105 устанавливаются впускные клапаны с прямым стержнем и плоской тарелкой, изготовленные из жаропрочной стали. Диаметр рабочей части составляет 39 мм, длина – 115 мм, а диаметр стержня – 8 мм. Эти параметры обеспечивают оптимальную проходимость воздушно-топливной смеси в цилиндры при стандартной геометрии камеры сгорания мотора 2105.
- Материал – сталь марки 40Х10С2М или аналогичная, устойчивая к воздействию высоких температур и коррозии.
- Закалка рабочей фаски – обязательна. Это увеличивает срок службы при работе в условиях частых циклов нагрева и охлаждения.
- На поверхность наносится хромовое или нитридное покрытие, снижающее износ в зоне направляющей втулки.
- Диаметр головки не подлежит увеличению при тюнинге без замены седел – это ограничение необходимо учитывать при модернизации.
При замене рекомендуется использовать оригинальные клапаны или проверенные аналоги от производителей типа АвтоВАЗ, Motorika, TRW. Установка некачественных компонентов приводит к потере компрессии и перегреву. Контроль за состоянием фаски и стержня выполняется каждые 60 тыс. км, особенно при повышенном расходе масла или снижении мощности.
Особенности выпускных клапанов в конструкции мотора ВАЗ 2105
Выпускные клапаны ВАЗ 2105 играют ключевую роль в процессе отведения отработанных газов из цилиндров. Они функционируют в условиях высоких температур и давления, что требует от материала клапана отличных термостойких характеристик и устойчивости к коррозии. В этой модели используются клапаны с гильзой, выполненные из легированной стали, что позволяет им выдерживать нагрузки в условиях интенсивного нагрева.
Конструкция выпускных клапанов ВАЗ 2105 отличается следующими особенностями:
1. Форма головки клапана: Она имеет особую форму, способствующую лучшему контакту с седлом и, соответственно, увеличению герметичности. Этот элемент важен для предотвращения утечек газов в процессе работы двигателя.
2. Материалы: Выпускные клапаны ВАЗ 2105 изготавливаются из специальной термостойкой стали, что гарантирует их долговечность при высоких температурах, характерных для работы системы выпуска. Кроме того, нержавеющая сталь используется для предотвращения коррозии, вызванной воздействием агрессивных газов.
3. Технология изготовления: Выпускные клапаны в ВАЗ 2105 подвергаются термической обработке для увеличения прочности и устойчивости к механическим повреждениям. Это позволяет обеспечить надежность работы даже в экстремальных режимах.
4. Пространственные допуски: На клапанах предусмотрены строго соблюдаемые допуски, что позволяет достичь максимальной точности при установке и функционировании двигателя. Невыполнение этих стандартов может привести к снижению эффективности работы мотора.
5. Ремонт и замена: Выпускные клапаны могут требовать замены в случае значительного износа или повреждений, вызванных перегревом. Рекомендуется проводить осмотр клапанов на каждом ТО для предотвращения выхода из строя.
Советы по уходу за выпускными клапанами:
– Регулярно следить за состоянием системы охлаждения двигателя, чтобы избежать перегрева, который может повредить клапаны.
– Использовать качественные масла, подходящие для высоких температур, что обеспечит дополнительную защиту поверхности клапанов от износа.
Правильный уход и своевременная замена выпускных клапанов ВАЗ 2105 помогут избежать потери мощности и удлинить срок службы двигателя.
Материалы изготовления клапанов и их ресурс на ВАЗ 2105
На ВАЗ 2105 устанавливаются клапаны, выполненные из различных материалов, что влияет на их прочность, долговечность и эксплуатационные характеристики. В зависимости от материала клапаны могут иметь различные особенности работы и требуют особого ухода.
Основные материалы, использующиеся для изготовления клапанов:
- Сталь углеродистая – наиболее распространенный материал для изготовления впускных клапанов. Он отличается хорошей прочностью, но может быть подвержен износу при высоких температурах. Для увеличения ресурса такие клапаны часто имеют хромированное покрытие.
- Нержавеющая сталь – используется для выпускных клапанов, которые подвергаются высоким температурам. Этот материал устойчив к коррозии и износу, но его механические свойства несколько ниже по сравнению с углеродистыми сталями.
- Титан – применяется в некоторых моделях для клапанов, требующих высокой прочности при сниженной массе. Титановые клапаны имеют лучший ресурс работы, однако они дороже и могут требовать более точной настройки в процессе установки.
Ресурс клапанов напрямую зависит от условий эксплуатации автомобиля, качества топлива и масла, а также от регулярности технического обслуживания. В среднем ресурс клапанов на ВАЗ 2105 составляет от 100 до 150 тысяч километров пробега при условии соблюдения всех рекомендаций по эксплуатации.
Рекомендации для увеличения ресурса клапанов:
- Регулярная замена масла и фильтров для обеспечения оптимальных условий работы двигателя.
- Использование качественного топлива, что снизит вероятность образования отложений на клапанах.
- Периодическая проверка состояния клапанов и регулировка их зазоров в соответствии с техническими требованиями.
- Использование охлаждающих жидкостей, которые предотвращают перегрев двигателя и, соответственно, клапанов.
При нарушении работы клапанов (например, из-за их деформации или износа) рекомендуется провести диагностику и замену поврежденных элементов, чтобы избежать более серьезных поломок двигателя.
Зависимость выбора клапанов от типа топлива (бензин/газ) на ВАЗ 2105
Выбор клапанов для ВАЗ 2105 напрямую зависит от типа используемого топлива. Автомобили, работающие на бензине, имеют одну специфику из-за химического состава топлива, в то время как автомобили, работающие на сжиженном нефтяном газе (СНГ), требуют других характеристик клапанов из-за особенностей горения и температуры. При переходе на газовое топливо необходимо учитывать несколько важных факторов для предотвращения преждевременного износа и поломки двигателя.
Для бензиновых двигателей ВАЗ 2105 используются стандартные клапаны из стали с покрытием, которое подходит для низкотемпературных условий горения. Стандартная конструкция клапанов обеспечивает надежную работу при средних температурах, присущих работе двигателя на бензине. Такие клапаны обычно имеют хорошую устойчивость к коррозии и износу, но при использовании газа могут испытывать повышенные нагрузки.
При установке газового оборудования на ВАЗ 2105 требуется более высококачественные клапаны, изготовленные из материалов, устойчивых к высоким температурам и абразивным веществам, которые присутствуют в газе. Газ горит при более высокой температуре, что приводит к ускоренному износу стандартных клапанов. Именно поэтому специалисты рекомендуют устанавливать клапаны из высокопрочной стали, а также клапаны с напылением из жаропрочных материалов, таких как хром или титановое покрытие. Эти материалы значительно увеличивают срок службы клапанов, снижая риск их перегрева и повреждения.
Особенности работы на газе также требуют применения клапанов с более жесткими пружинами. Это помогает сохранить оптимальное давление в системе газоснабжения и предотвращает проблемы с герметичностью клапанов, которые могут возникнуть при недостаточной жесткости пружин. Неправильно подобранные клапаны могут привести к утечке газа и снижению мощности двигателя, а также к перегреву в процессе работы.
Важным аспектом является также настройка системы зажигания. На газе требуется более точная настройка угла опережения зажигания, что влияет на работу клапанов. Неправильная настройка может вызвать неэффективное сгорание смеси и, как следствие, повышение температуры в камере сгорания, что ускоряет износ клапанов.
Для обеспечения долгосрочной работы двигателя на газе рекомендуется использовать клапаны, специально предназначенные для газовых установок. Такие клапаны обеспечивают оптимальную работу на обоих типах топлива и минимизируют возможные проблемы с износом и перегревом.
Размеры клапанов и их допуски по заводским стандартам ВАЗ 2105
Клапаны ВАЗ 2105, как и у большинства автомобилей, имеют строго определенные размеры, которые необходимы для правильной работы двигателя. Размеры клапанов в данной модели зависят от типа клапана – впускного или выпускного.
Впускной клапан: его диаметр составляет 33 мм, а длина стержня – 109 мм. Для обеспечения надежной герметичности и устойчивости к износу, зазор между клапаном и направляющей не должен превышать 0,05 мм. Важно, чтобы поверхность клапана была гладкой и без дефектов, а также соответствовала заводским стандартам по твердости.
Выпускной клапан: диаметр выпускного клапана на ВАЗ 2105 составляет 29 мм, длина стержня – 106 мм. Здесь также действует допуск на зазор между клапаном и направляющей, который не должен превышать 0,05 мм. Поверхность клапана должна быть обработана с учетом повышенных температурных нагрузок, поэтому её твердость и износостойкость имеют особое значение.
Допуски по диаметру и длине клапанов: для обеих моделей клапанов заводом установлен допуск 0,1 мм. Этот допуск необходим для компенсации изменений, которые могут происходить при эксплуатации двигателя, а также для минимизации возможных отклонений в процессе производства.
Твердость клапанов: для впускных клапанов стандартная твердость должна быть не менее 50 HRC, для выпускных клапанов – не менее 56 HRC. Эти значения позволяют обеспечить достаточную прочность и долговечность клапанов при высоких температурах и давлениях.
Важно помнить, что все детали клапанов, включая их размеры и допуски, должны строго соответствовать заводским требованиям. Несоответствие этим стандартам может привести к преждевременному износу двигателя и снижению его производительности.
Замена и подбор клапанов при капитальном ремонте двигателя ВАЗ 2105
Перед началом работы важно осмотреть все клапаны на наличие износа, трещин или других дефектов. Если клапан имеет повреждения, его обязательно нужно заменить. В случае, когда износ минимален, возможно просто провести доводку клапанов (шлифовку фасок). Важно также проверить седла клапанов на наличие выработки и при необходимости провести их восстановление с помощью шлифовки или замены.
При выборе новых клапанов для ВАЗ 2105 рекомендуется использовать оригинальные детали или их качественные аналоги, так как это обеспечит соответствие всех рабочих параметров и долговечность. Клапаны должны быть из высококачественной стали с хорошими антикоррозийными свойствами, что особенно важно для двигателей, работающих в условиях повышенной температуры.
Для замены клапанов необходимо правильно выбрать комплект. Важно учитывать тип двигателя (например, стандартный или с модификациями) и тип клапанов – впускные и выпускные клапаны могут отличаться по размеру и материалу. Замена клапанов производится поэтапно: сначала удаляются старые клапаны, после чего устанавливаются новые с точной подгонкой по посадочным местам.
При установке клапанов необходимо следить за правильным расположением пружин, шайб и тарелок, а также за моментом затяжки гаек на крышке распредвала. Неправильная установка может привести к нарушению герметичности и снижению компрессии в цилиндрах, что скажется на работе двигателя.
Если в процессе капитального ремонта предполагается повышение мощности двигателя, можно рассмотреть установку клапанов с большими диаметрами или клапанов с улучшенными характеристиками по теплопроводности и прочности. Однако, такие изменения требуют корректировки остальных элементов двигателя, чтобы обеспечить максимальную эффективность работы.
Вопрос-ответ:
Какие типы клапанов устанавливались на ВАЗ 2105?
На ВАЗ 2105 устанавливались разные типы клапанов, в зависимости от модели двигателя. Основными являются впускные и выпускные клапаны, которые отвечают за поступление топливной смеси и вывод отработанных газов. В двигателях ВАЗ 2105 используются клапаны с диаметром, подходящим для конкретных условий работы автомобиля. Важно помнить, что клапаны должны быть установлены правильно, чтобы избежать потери мощности и излишнего износа двигателя.
Какую роль играют клапаны на ВАЗ 2105?
Клапаны на ВАЗ 2105 выполняют ключевую функцию управления потоком воздушно-топливной смеси и отработанных газов в двигателе. Они открываются и закрываются в определённый момент, регулируя процесс сгорания. Это влияет на общую производительность двигателя и его долговечность. Если клапаны не функционируют должным образом, это может привести к потере мощности или даже серьёзным повреждениям двигателя.
Как проверить состояние клапанов на ВАЗ 2105?
Для проверки состояния клапанов на ВАЗ 2105 необходимо сначала демонтировать головку блока цилиндров. После этого можно осмотреть клапаны на наличие износа, трещин или загрязнений. Также важно проверять герметичность клапанов. Для этого можно использовать специальный прибор, который измеряет утечку воздуха. Если утечка велика, значит клапан не закрывает полностью и требует замены или доводки.
Что может произойти, если клапаны на ВАЗ 2105 будут изношены?
Изношенные клапаны на ВАЗ 2105 могут привести к нескольким серьёзным проблемам. Это может включать снижение мощности двигателя, увеличение расхода топлива, а также неравномерную работу двигателя, что скажется на его общей производительности. В самых серьёзных случаях, если клапаны полностью выйдут из строя, это может привести к повреждению поршней и других важных компонентов двигателя.
Как часто нужно менять клапаны на ВАЗ 2105?
Срок службы клапанов на ВАЗ 2105 зависит от условий эксплуатации автомобиля и качества используемых запчастей. Обычно рекомендуется проверять состояние клапанов каждые 50-70 тысяч километров пробега. Если двигатель работает в сложных условиях или часто перегревается, то проверку и замену клапанов следует проводить раньше. Также важно следить за состоянием седел клапанов, поскольку их износ может повлиять на работу всей системы.
Какие типы клапанов устанавливаются на ВАЗ 2105?
На ВАЗ 2105 могут быть установлены два основных типа клапанов: впускные и выпускные. Впускные клапаны регулируют подачу воздуха в цилиндры, а выпускные — вывод отработанных газов. Эти клапаны могут быть выполнены из различных материалов, например, из стали или сплавов, что зависит от особенностей эксплуатации автомобиля. Важно следить за их состоянием, так как износ клапанов может привести к снижению мощности двигателя и увеличению расхода топлива.
Как часто нужно проверять состояние клапанов на ВАЗ 2105?
Проверка состояния клапанов на ВАЗ 2105 обычно проводится при плановом техническом обслуживании или при появлении симптомов, таких как нестабильная работа двигателя, трудности с запуском или повышенный расход масла. Стандартная рекомендация — проверка клапанов каждые 50-60 тыс. километров пробега. Если клапаны не регулируются вовремя, это может привести к проблемам с зажиганием, а в более запущенных случаях — к повреждениям головки блока цилиндров.
