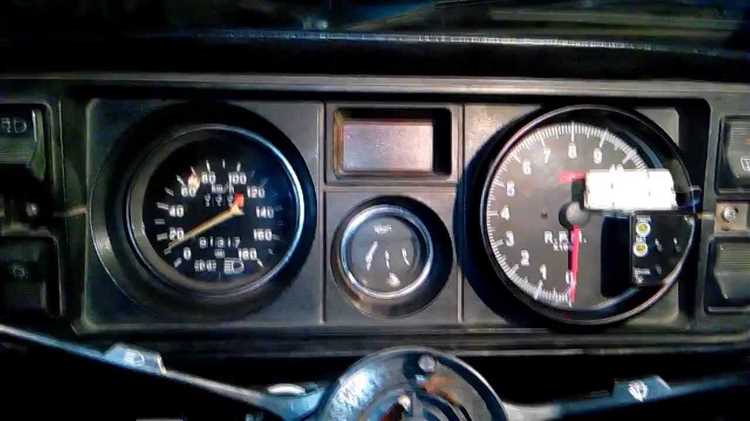

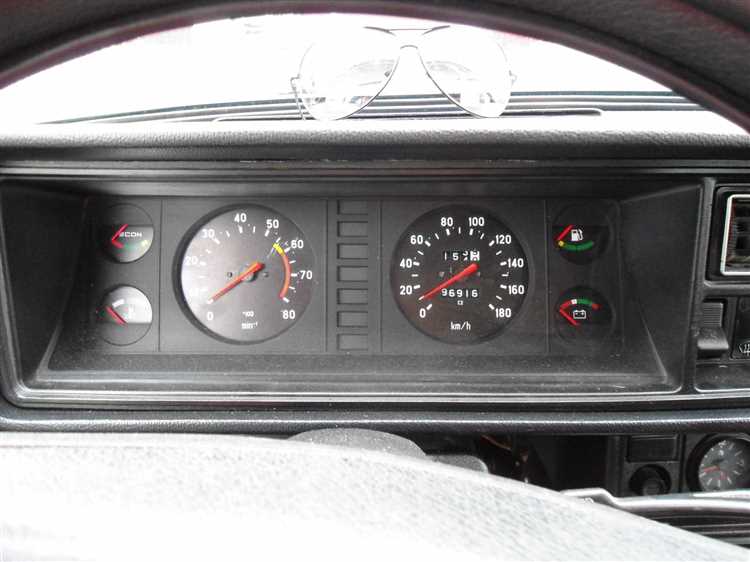

Приборная панель ВАЗ 2105 оснащена лампами накаливания, каждая из которых выполняет строго определённую функцию – от индикации поворотов до контроля заряда аккумулятора. В базовой комплектации применяются лампы типа A12-1,2 (1,2 Вт, 12 В) с цоколем W2x4,6d, которые устанавливаются в патроны без пайки, что упрощает замену.
Контрольные лампы давления масла, температуры охлаждающей жидкости и аварийного состояния тормозной системы используют лампы накаливания A12-3 или A12-5. Они имеют стандартный цоколь BA9s и обеспечивают достаточную яркость, чтобы водитель мог оперативно отреагировать на сигнал.
Для подсветки шкал спидометра, тахометра и других приборов применяются лампы типа A12-1,2 с окрашенными колпачками или фильтрами, обеспечивающими мягкий свет без ослепления. Рекомендуется использовать аналогичные световые элементы при замене, чтобы не нарушить равномерность освещения и не снизить читаемость приборов в тёмное время суток.
При переходе на светодиодные аналоги важно учитывать совместимость с штатными патронами и полярность подключения. Некоторые светодиоды требуют доработки электропроводки или установки дополнительного сопротивления, чтобы исключить мигание или полное отсутствие индикации.
Назначение контрольных ламп на панели приборов ВАЗ 2105
Контрольная лампа давления масла загорается при включении зажигания и должна гаснуть после запуска двигателя. Если она остаётся активной при работающем моторе, это свидетельствует о критически низком давлении масла, что требует немедленной остановки двигателя и проверки системы смазки.
Лампа заряда аккумулятора активируется при включении зажигания и тухнет при стабильной работе генератора. Постоянное горение указывает на неисправность генератора, регулятора напряжения или обрыв ремня привода генератора.
Контрольная лампа стояночного тормоза и уровня тормозной жидкости загорается при поднятом ручном тормозе или при пониженном уровне тормозной жидкости в бачке. Игнорирование этого сигнала может привести к потере эффективности торможения.
Индикатор включения дальнего света синим цветом информирует о включённом дальнем свете фар. Это позволяет избежать ослепления встречных водителей в условиях городского движения.
Лампа указателей поворота мигает синхронно с работой внешних указателей. Если ритм мигания ускоряется, это указывает на неисправность одной из ламп наружного освещения.
Контрольная лампа аварийной сигнализации загорается одновременно с включением всех указателей поворота. Отсутствие индикации при активации аварийки может говорить о неисправности реле или обрыве цепи.
Индикатор подсоса информирует о вытянутом воздушном заслоне. Используется при холодном запуске и должен быть втянут после прогрева, чтобы избежать переобогащения смеси.
Контрольная лампа уровня омывающей жидкости (в некоторых модификациях) указывает на необходимость пополнения бачка стеклоомывателя. Полезна в зимний период для поддержания видимости.
Маркировка и расшифровка символов ламп
На приборной панели ВАЗ 2105 используются пиктограммы, каждая из которых соответствует конкретной функции или системе автомобиля. Знание их расшифровки необходимо для своевременного реагирования на неисправности.
Символ аккумулятора обозначает контроль зарядки – при его включении во время движения следует проверить генератор и ремень привода. Индикатор с изображением маслёнки сигнализирует о критическом падении давления масла – при его появлении нужно немедленно остановить двигатель. Лампа с термометром в жидкости означает перегрев охлаждающей жидкости. Символ красного цвета указывает на аварийную температуру, что требует немедленного отключения двигателя.
Контрольная лампа с пиктограммой бензоколонки отвечает за уровень топлива – загорается при остатке менее 5–7 литров. Символ в виде круга с восклицательным знаком – индикатор неисправности тормозной системы, возможен низкий уровень тормозной жидкости или проблема с датчиком. Лампа с изображением фар указывает на включение ближнего или дальнего света, а символ в виде зигзага – на обогрев заднего стекла.
Оранжевая лампа с изображением двигателя – контроль системы зажигания и впрыска. На ВАЗ 2105 инжекторной версии она загорается при ошибке ЭБУ. Индикатор ручника (буква «P» или символ тормозной системы) активен при включённом стояночном тормозе и может указывать на его неисправность при движении.
Все пиктограммы унифицированы, их цветовая маркировка также информативна: красный сигнализирует об опасности, жёлтый – о неисправности или предупреждении, зелёный и синий – об активированных функциях. Проверка исправности всех ламп осуществляется при включении зажигания – все индикаторы кратковременно загораются.
Типы ламп накаливания, применяемые в приборной панели
В приборной панели ВАЗ 2105 используются миниатюрные лампы накаливания с цоколем типа W2x4.6d (T5). Наиболее распространённые модели – А12-1,2 и А12-3. Лампа А12-1,2 применяется в большинстве индикаторов и контрольных ламп благодаря компактным размерам и достаточной яркости. А12-3 используется в подсветке шкал, где требуется более интенсивное освещение.
Рабочее напряжение – 12 В, номинальная мощность – от 1,2 до 3 Вт. Замена на лампы большей мощности приводит к перегреву посадочных мест и повреждению пластиковых рассеивателей. Для сохранения заводской электропроводки и корректной яркости подсветки следует устанавливать лампы строго по оригинальным характеристикам.
При замене необходимо учитывать тип цоколя: большинство посадочных гнёзд панели ВАЗ 2105 рассчитаны на штыревой контакт с байонетной фиксацией. Установка ламп с другим типом соединения может привести к нестабильному контакту или короткому замыканию. Также важно избегать дешёвых аналогов с нестабильной спиралью – это основная причина мигания индикаторов.
Рекомендуется использовать лампы проверенных производителей: Osram, Narva или отечественные аналоги, соответствующие ГОСТ. Они обеспечивают равномерную яркость, устойчивость к вибрациям и длительный срок службы, что критично при постоянной эксплуатации автомобиля.
Светодиодные аналоги штатных ламп ВАЗ 2105
Замену штатных ламп накаливания на светодиоды в приборной панели ВАЗ 2105 целесообразно производить для улучшения яркости, долговечности и снижения энергопотребления. При подборе важно учитывать цоколь, направление свечения и совместимость с напряжением бортовой сети (12 В).
- Для основной подсветки шкал приборов вместо ламп с цоколем W2x4.6d (T5) используются светодиоды T5 с направленным свечением. Предпочтительны модели с линзой, обеспечивающей равномерное освещение шкалы.
- Контрольные лампы (масло, заряд, аварийные сигналы) заменяются на светодиоды с цоколем T5 без резистора, поскольку многие светодиодные лампы оснащены встроенным ограничителем тока. Цвет подбирается строго по значению: красный – давление масла, зеленый – поворотники, синий – дальний свет и т.д.
- Для подсветки часов и переключателей подходят светодиоды с цоколем B8.5d. Важно избегать моделей с боковым свечением, так как они плохо освещают плоскость индикатора.
При установке возможна полярность – если светодиод не светится, его следует просто повернуть на 180°. Также важно учитывать, что некоторые светодиоды могут вызывать неправильную работу реле поворотов или генератора, если используются в цепях контроля. В таких случаях необходима установка нагрузки (резистора) или применение специальных CAN-светодиодов.
Рекомендуемые параметры: яркость не менее 20 люмен, цветовая температура – 5000–6500K (для белых светодиодов), срок службы – от 30 000 часов. Из проверенных производителей: Osram, Philips, Sho-Me, Mitsuba.
Как определить перегоревшую лампу на панели приборов

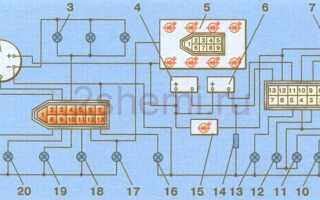

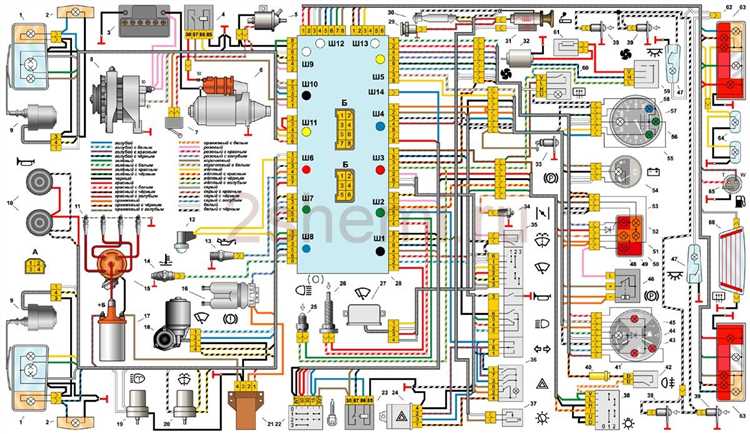

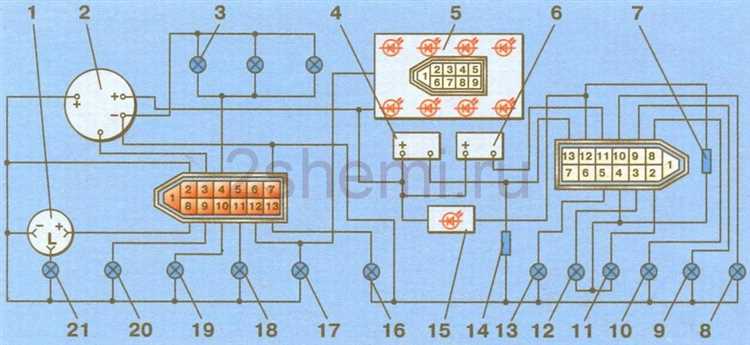

Для точного определения перегоревшей лампы на панели приборов ВАЗ 2105 необходимо учитывать особенности электрической схемы и принцип работы индикаторов.
- Включите зажигание, не заводя двигатель. Все контрольные лампы (например, зарядка, давление масла, температура, стояночный тормоз) должны загореться. Отсутствие свечения любой из них – первый признак неисправности.
- Сравните показания с руководством по эксплуатации. Некоторые индикаторы работают только при определённых условиях, например, лампа давления масла загорается при включённом зажигании и тухнет после запуска двигателя.
- Проверьте цепь лампы с помощью контрольной отвертки или мультиметра. Подайте питание напрямую с аккумулятора – если лампа не светится, она сгорела.
- Извлеките приборную панель, отключите разъёмы, и визуально осмотрите каждую лампу. На перегорание указывает потемнение колбы или разрыв нити накала.

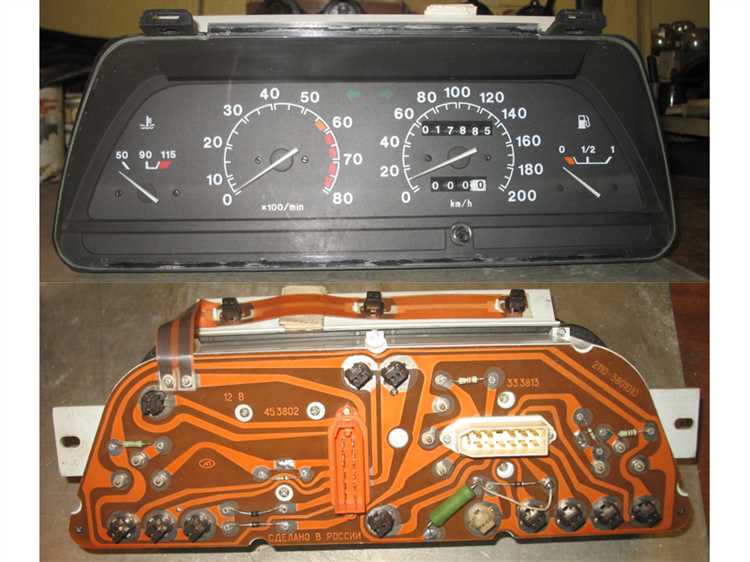

- Убедитесь в исправности дорожек на печатной плате. При перегибах панели или вмешательстве в электрику возможны обрывы токопроводящих дорожек.
Регулярная проверка при включении зажигания позволяет своевременно выявлять перегоревшие лампы и исключить риски пропуска критических неисправностей автомобиля.
Процесс замены ламп в комбинации приборов
Для замены ламп в комбинации приборов ВАЗ 2105 необходимо выполнить несколько последовательных шагов. Процесс несложный, но требует внимания к деталям. Следующие рекомендации помогут вам заменить лампы правильно и безопасно.
1. Отключение аккумулятора – перед началом работ снимите минусовую клемму аккумулятора, чтобы избежать короткого замыкания или повреждения электрооборудования автомобиля.
2. Демонтаж комбинации приборов – для этого открутите крепежные винты и аккуратно извлеките панель приборов. Обычно для этого необходимо снять декоративную накладку, которая скрывает крепежи.
3. Извлечение ламп – после снятия панели приборов, вам предстоит извлечь лампы. Лампы в комбинации приборов крепятся в патронах, которые нужно осторожно поворачивать против часовой стрелки. Некоторые лампы могут быть установлены в гнездах, которые при необходимости тоже нужно выкрутить.
4. Установка новых ламп – выберите лампы соответствующего типа и мощности. На ВАЗ 2105 обычно используются лампы типа 1.2W, 2.4W и 3.5W, в зависимости от назначения (освещенность приборов, индикаторы и т.д.). Важно устанавливать лампы с точно такими же характеристиками, чтобы избежать перегрева или повреждения цепей.
5. Проверка работы – после замены ламп подключите аккумулятор и проверьте работу приборов. Включите зажигание и убедитесь, что все индикаторы и подсветка функционируют правильно. Если какая-то лампа не работает, проверьте правильность её установки и подключение контактов.
6. Сборка – после проверки установите приборную панель на место, закрепив её с помощью винтов. Убедитесь, что все элементы панели установлены аккуратно и не имеют люфта.
При замене ламп важно использовать только качественные компоненты. Некачественные лампы могут привести к перегреву, быстрому выходу из строя или даже коротким замыканиям.
Как выбрать подходящие лампы по цоколю и напряжению
При выборе ламп для приборной панели ВАЗ 2105 важно учитывать два ключевых параметра: цоколь и напряжение. Эти параметры напрямую влияют на совместимость лампы с электросистемой автомобиля.
Цоколь лампы – это часть лампы, которая соединяется с патроном в приборной панели. В ВАЗ 2105 часто используются лампы с такими цоколями, как W1.2×8.5d, W2.1×9.5d, и другие. Цоколь необходимо выбирать в зависимости от конкретного места установки лампы в панели. Например, для подсветки панели обычно применяют лампы с цоколем W1.2×8.5d, а для указателей поворота – W2.1×9.5d. Неправильный выбор цоколя может привести к невозможности установки лампы или плохому контакту, что ухудшит работу системы.
Напряжение лампы должно соответствовать номинальному напряжению бортовой сети автомобиля – в большинстве случаев для ВАЗ 2105 это 12 В. Использование лампы с другим напряжением, например, 6 В или 24 В, приведет к её быстрому выходу из строя или недостаточной яркости. Важно также учитывать, что лампы с низким напряжением могут не работать вообще в автомобиле с 12 В сетью.
Для выбора лампы с правильным напряжением и цоколем, рекомендуется проверять документацию к автомобилю или ориентироваться на типы ламп, установленные с завода. Если же выбор лампы происходит для замены, стоит обратить внимание на маркировку лампы и проверить её совместимость с указанным цоколем и напряжением.
Вопрос-ответ:
Какие типы ламп используются на приборной панели ВАЗ 2105?
На приборной панели ВАЗ 2105 используются лампы разных типов: индикаторные, сигнальные и подсветки. Это могут быть как стандартные лампы накаливания, так и светодиоды в более современных моделях. Основные типы ламп включают лампы для освещения приборов, лампы предупреждения о неисправностях (например, для системы зарядки аккумулятора, масла и тормозной системы), а также лампы для подсветки указателей скорости и других показателей.
Как заменить лампы на приборной панели ВАЗ 2105?
Для замены ламп на приборной панели ВАЗ 2105 необходимо снять обшивку панели и разобрать её элементы. Важно аккуратно отсоединить проводку от старой лампы и установить новую. Прежде чем начать, стоит проверить тип и мощность лампы, чтобы не повредить элементы электрооборудования. В процессе замены нужно соблюдать осторожность, чтобы не повредить хрупкие детали приборной панели.
Почему на приборной панели ВАЗ 2105 не горят лампы?
Если лампы на приборной панели ВАЗ 2105 не горят, это может быть связано с несколькими причинами. Во-первых, возможно, перегорели сами лампы. Во-вторых, могут быть проблемы с проводкой или предохранителями. Также стоит проверить соединения, так как из-за коррозии или ослабления контактов может нарушаться подача тока к лампам. В некоторых случаях причиной может быть неисправность в генераторе или в системе зарядки автомобиля.
Как узнать, какая лампа перегорела на приборной панели ВАЗ 2105?
Чтобы выяснить, какая лампа перегорела на приборной панели ВАЗ 2105, нужно провести визуальный осмотр панели. Если горит только одна лампа (например, индикатор системы зарядки или масла), это будет подсказкой о проблеме. Чтобы точно узнать, какая лампа не работает, следует снять приборную панель и проверить все лампы по очереди, либо заменить их все, если есть сомнения в состоянии других элементов.
Какие проблемы могут возникнуть из-за неисправности ламп на приборной панели ВАЗ 2105?
Неисправность ламп на приборной панели ВАЗ 2105 может привести к различным проблемам. Во-первых, неработающие индикаторы могут затруднить диагностику автомобиля, так как водитель не будет предупреждён о неисправностях в системе. Например, отсутствие сигнала о низком уровне масла или перегреве двигателя может вызвать серьёзные повреждения двигателя. Во-вторых, проблемы с подсветкой могут затруднить восприятие информации на панели в тёмное время суток.
Какие лампы используются на приборной панели ВАЗ 2105 и для чего они нужны?
На приборной панели ВАЗ 2105 устанавливаются различные типы ламп, которые отвечают за подсветку показателей и предупреждения водителя о различных неисправностях. К примеру, на панели могут быть такие лампы, как индикатор аккумулятора, температуры охлаждающей жидкости, давления масла, лампа сигнала поворота, а также лампа, сигнализирующая о неисправности системы тормозов. Эти лампы позволяют водителю оперативно обнаружить возможные проблемы в работе автомобиля.
Как узнать, что лампа на приборной панели ВАЗ 2105 перегорела?
Перегоревшую лампу на приборной панели ВАЗ 2105 можно определить, если она не светится при включении соответствующего индикатора. Например, если индикатор давления масла не загорается при старте двигателя или, наоборот, остается гореть во время движения, это может говорить о неисправности лампы или самого датчика. Также важно проверять состояние ламп визуально — если она имеет темное пятно или трещины, ее замена обязательно.
