Генератор автомобиля ВАЗ 222 является важным элементом электрической системы, обеспечивающим зарядку аккумулятора и подачу энергии на все электронные компоненты машины. Правильное подключение проводов к генератору напрямую влияет на эффективность работы системы, стабильность работы автомобиля и долговечность компонентов.
При подключении проводов к генератору 222 ВАЗ важно учитывать несколько ключевых моментов. Во-первых, необходимо правильно определить выходы генератора: два основных провода – провод для подключения к аккумулятору и провод для подключения к регулятору напряжения. Ошибки при соединении этих проводов могут привести к нестабильной работе генератора или даже его поломке.
Наиболее частой ошибкой является неправильный выбор диаметра проводов. Для подключения провода от генератора к аккумулятору следует использовать провод с сечением не менее 6 мм², чтобы обеспечить надежный токопроводящий канал и избежать перегрева проводки. Кроме того, важно следить за качеством изоляции проводов, чтобы избежать коротких замыканий, особенно в местах, где проводка может тереться о металл кузова или другие детали.
Также стоит учитывать правильную установку заземления генератора. Неправильное заземление может вызвать перегрузку системы и сократить срок службы генератора. Для этого важно использовать качественные соединения, исключая слабые и неплотные контакты, которые могут создавать высокое сопротивление и приводить к перегреву.
Как правильно подключить провода к генератору 222 ВАЗ
Подключение проводов к генератору 222 ВАЗ требует точности и соблюдения схемы, так как неправильная установка может привести к повреждению системы зарядки или даже выходу из строя электрооборудования автомобиля. Для начала убедитесь, что двигатель автомобиля выключен, а аккумулятор отсоединен, чтобы избежать короткого замыкания и других неполадок.
Основной провод, идущий от генератора, подключается к плюсовой клемме аккумулятора. Этот провод часто имеет диаметр 6 мм и является основным для зарядки аккумулятора. Его следует аккуратно соединить с клеммой на аккумуляторе, при этом важно, чтобы соединение было крепким и не имело ослабленных участков. Рекомендуется использовать болтовое соединение с зажимами для лучшего контакта.
Для подключения сигнального провода, который информирует бортовой компьютер о состоянии зарядки, используйте провод с сечением 1.5 мм. Этот провод подключается к контрольной лампе или к панели приборов. При подключении этого провода важно следить за его изоляцией, так как она должна быть целой и не поврежденной, чтобы избежать коротких замыканий.
Подключение третьего провода – это провод, который соединяет корпус генератора с массой автомобиля. Он отвечает за правильное заземление устройства и стабилизацию работы системы. Его сечение обычно составляет 4 мм. Подключение осуществляется к болту на корпусе генератора, который соединяется с металлическими частями автомобиля для эффективного заземления.
При подключении проводов к генератору 222 ВАЗ обязательно следите за качеством изоляции проводов. Изношенные или поврежденные провода следует заменить, так как они могут стать причиной коротких замыканий или потери контакта. Проверьте все соединения на прочность, чтобы избежать их ослабления во время работы автомобиля.
После подключения всех проводов и монтажа генератора, включите зажигание и проверьте работу системы. На панели приборов должна загореться лампа, сигнализирующая о заряде. Если этого не происходит, проверьте правильность подключения и возможные повреждения проводки.

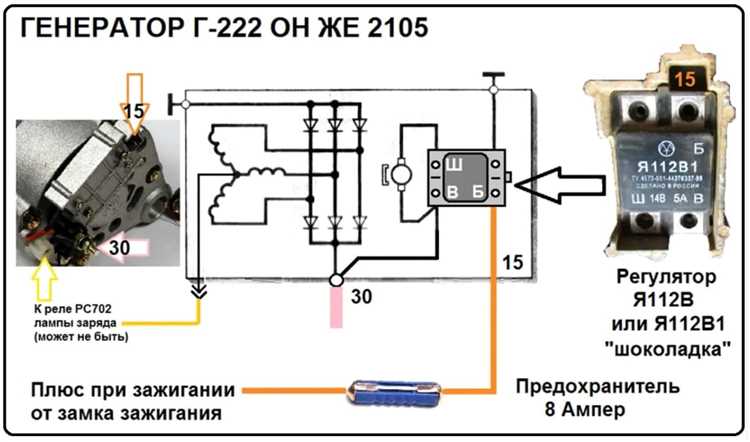

Определение назначения проводов в схеме подключения генератора
При подключении генератора ВАЗ 222 важно точно определить назначение каждого провода в схеме. Это гарантирует правильную работу системы зарядки и предотвращает повреждения компонентов автомобиля.
Основной провод, который идет от генератора, соединяет его с аккумулятором и обеспечивает зарядку. Обычно этот провод имеет сечение 6-10 мм², чтобы выдерживать большие токи, передаваемые от генератора к аккумулятору. Он подключается к плюсовой клемме аккумулятора и часто имеет защитную изоляцию для предотвращения короткого замыкания.
Провод, подключаемый к «клемме С», передает сигнал о состоянии зарядки аккумулятора на приборную панель. Это позволяет водителю видеть, если напряжение в системе зарядки выходит за пределы нормы. Этот провод соединен с датчиком напряжения, который отслеживает зарядный ток и сообщает об этом на индикатор.
Провод с клеммы «W» служит для подключения тахометра или системы контроля работы генератора. Он передает информацию о скорости вращения ротора, что позволяет точно отслеживать его работу.
Дополнительный провод на «полевом» выходе подключается к регулятору напряжения, контролируя его работу. Регулятор напряжения регулирует напряжение, подаваемое на аккумулятор, чтобы предотвратить его перезарядку или недостаточную зарядку.
Важно помнить, что схема подключения проводов должна быть проверена на соответствие заводским стандартам. Неправильное подключение может привести к снижению эффективности работы генератора, а также к повреждениям электрической системы автомобиля.

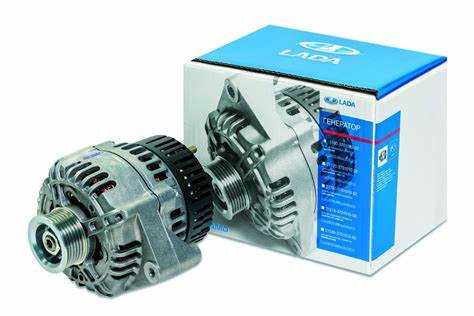

Выбор сечения проводов для подключения генератора 222 ВАЗ
Для подключения генератора рекомендуется использовать медные провода, так как они обладают высокой проводимостью и долговечностью. Важно, чтобы сечение провода соответствовало ожидаемому току, поскольку слишком тонкие провода могут перегреться, а слишком толстые — увеличить стоимость и сложность монтажа.
Для генератора 222 ВАЗ оптимальное сечение провода для подключения аккумулятора и генератора составляет 6 мм². Это сечение обеспечит стабильную работу системы при номинальном токе генератора, а также снизит потери на сопротивление проводки.
Для проводов, идущих от генератора к системе зарядки и аккумулятору, также можно использовать провод с сечением 6 мм². Важно учитывать длину проводов: для длинных участков (более 3 метров) сечение можно увеличить до 8 мм², чтобы компенсировать падение напряжения.
При выборе проводов для подключения вспомогательных элементов, таких как контрольные лампы или регулятор напряжения, можно использовать провод с меньшим сечением, например, 1.5 мм² или 2.5 мм², так как ток в этих цепях значительно ниже.
Не стоит забывать о качественной изоляции проводов, которая должна быть рассчитана на рабочие температуры, характерные для работы генератора. Желательно выбирать изоляцию с температурным пределом не ниже 100°C.

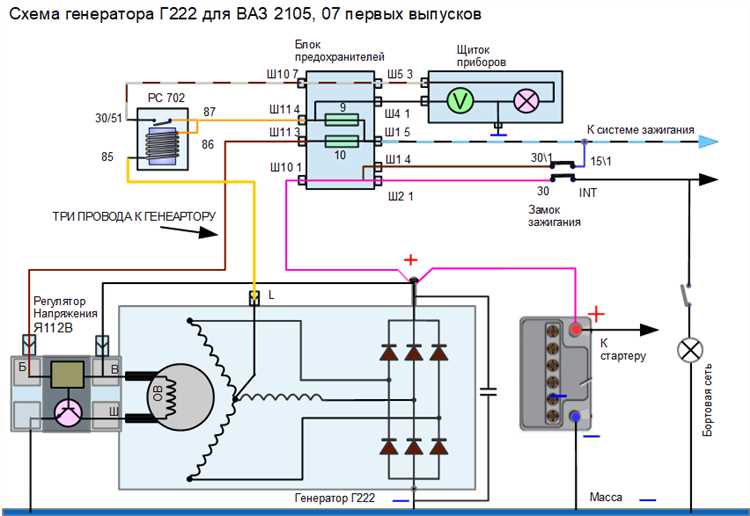

Порядок подключения проводов к контактам генератора 222 ВАЗ
При подключении проводов к генератору 222 ВАЗ необходимо учитывать правильность подключения каждого из контактов, чтобы избежать повреждений как самого устройства, так и электрической сети автомобиля. Генератор модели 222 ВАЗ имеет несколько контактов, каждый из которых выполняет свою функцию. Рассмотрим порядок их подключения.
1. Контакт «B+»: Этот контакт используется для подключения провода, который идет к аккумулятору. Он обеспечивает подачу зарядного тока на аккумулятор. Провод должен быть достаточно сечением, чтобы выдерживать ток, который генерирует генератор.
2. Контакт «L» (индикатор зарядки): Провод на этот контакт подключается от щитка приборов автомобиля и отвечает за работу индикатора зарядки. Если генератор не вырабатывает заряд, на приборной панели появляется сигнал о неисправности.
3. Контакт «D+»: Этот контакт используется для подключения провода, который идет на систему регулятора напряжения. Он необходим для управления процессом зарядки аккумулятора, регулирования напряжения генератора в зависимости от потребностей автомобиля.
4. Контакт «S» (сенсор напряжения): Этот провод идет к датчику напряжения, который считывает уровень зарядки аккумулятора и передает данные в систему управления генератором для регулирования его работы.
Важно при подключении проводов строго соблюдать полярность, чтобы избежать коротких замыканий. Каждый контакт должен быть надежно закреплен, чтобы предотвратить возможность окисления или ослабления соединения в процессе эксплуатации.
При подключении проводов к генератору важно использовать качественные провода и зажимы, обеспечивающие хороший контакт. Все соединения должны быть защищены от внешних воздействий и механических повреждений.
Типовые ошибки при подключении проводов к генератору 222 ВАЗ и их устранение
Подключение проводов к генератору 222 ВАЗ требует особой внимательности. Неправильное соединение может привести к неисправности системы зарядки и другим проблемам в электросети автомобиля. Рассмотрим наиболее распространённые ошибки и способы их устранения.
- Неверное подключение фазы и нейтрали: Один из самых частых дефектов – перепутанные провода фазы и нейтрали. Это может привести к тому, что генератор не будет заряжать аккумулятор. Для исправления ошибки необходимо тщательно проверить маркировку проводов и подключить их в соответствии с схемой.
- Ошибки при подключении проводов на регуляторе напряжения: Неправильное подключение проводов на регуляторе напряжения часто приводит к нестабильной работе генератора. Регулятор должен быть подключен так, чтобы провода «S» и «L» не перепутались. Это поможет избежать излишнего напряжения на аккумуляторе и его перегрева.
- Неправильная установка щеток: При установке щеток важно следить за их плотным контактом с коллектором. Если щетки установлены слабо или неравномерно, это приведет к снижению эффективности генератора и даже его поломке. Проверьте, чтобы щетки сидели плотно и свободно двигались по направляющим.
- Неисправности из-за перегрева проводов: Иногда из-за неправильно прокачанных или поврежденных проводов, а также их изоляции, возникает перегрев. Такой перегрев может привести к короткому замыканию или другим неисправностям. Необходимо проверить все провода на наличие повреждений и убедиться, что они не перегреваются во время работы.
- Неисправности при неправильной затяжке соединений: Недостаточная или чрезмерная затяжка болтов и гаек, которые соединяют провода с генератором, также может быть причиной плохой работы генератора. Рекомендуется использовать моментный ключ для правильной затяжки всех креплений, чтобы избежать перетягивания или недотягивания.
- Ошибки при подключении провода на «массу»: Неудачное подключение провода «массы» может привести к нестабильной работе генератора и даже его поломке. Провод «массы» должен быть надежно заземлен, и его соединение должно быть очищено от коррозии.
Чтобы избежать этих ошибок, следует строго следовать схемам подключения и регулярно проверять состояние проводки, особенно в условиях эксплуатации в сложных погодных условиях. Также стоит использовать качественные соединители и изоляцию, чтобы повысить долговечность подключения.

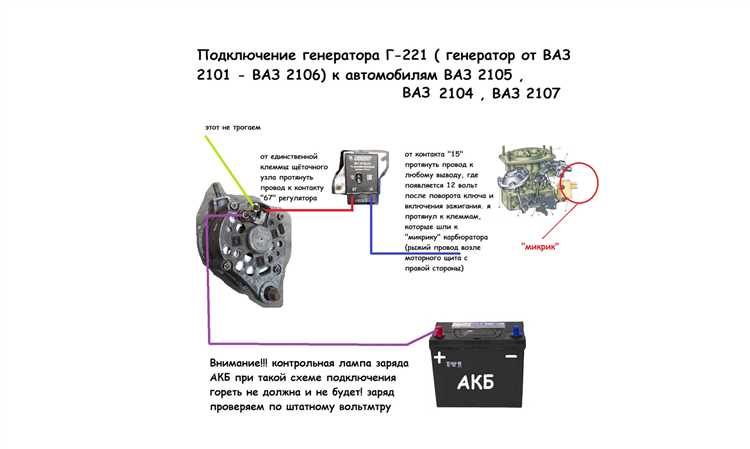

Особенности подключения проводов к генератору 222 ВАЗ на старых моделях
При подключении проводов к генератору 222 ВАЗ на старых моделях важно учитывать особенности системы электроснабжения, характерные для автомобилей того времени. На генераторе используются три основных провода: для зарядки аккумулятора, для возбуждения и для подключения к контрольной лампе.
Для возбуждения генератора используется отдельный провод, подключенный к контактной группе генератора и регулятору напряжения. Этот провод меньшего сечения, около 1,5 мм². Важно, чтобы он не имел повреждений, иначе система не будет корректно запускать процесс генерации тока.
Контрольная лампа подключается через провод сечением 1,5 мм². Этот провод должен быть правильно соединен с контактами, чтобы лампа на приборной панели корректно показывала процесс работы генератора. Важно помнить, что при неисправности этой схемы приборная панель не будет отображать данные о зарядке аккумулятора, что может привести к позднему обнаружению проблем с электросистемой.
При подключении проводов необходимо тщательно проверять их изоляцию, так как старые модели ВАЗ часто имели повреждения проводки, что могло приводить к коротким замыканиям. Важно обеспечить надежное крепление всех проводов, чтобы избежать их ослабления или разрушения со временем.
Кроме того, на старых моделях ВАЗ стоит учитывать специфические особенности регуляторов напряжения. Часто они имели механические элементы, требующие дополнительной проверки. Неисправности регулятора напряжения могут привести к недозаряду или перегрузке аккумулятора, что также зависит от корректности подключения проводов.
Вопрос-ответ:
Как подключить провода к генератору на ВАЗ 222?
Для правильного подключения проводов к генератору на ВАЗ 222, нужно выполнить несколько шагов. Сначала убедитесь, что аккумулятор отключен. Затем подсоедините основной провод к клемме генератора, которая отвечает за подачу напряжения на аккумулятор. Второй провод обычно идет к регулятору напряжения, а третий – к корпусу для заземления. Важно, чтобы соединения были надежными, чтобы избежать короткого замыкания или перегорания проводов.
Как правильно соединить провода к генератору на ВАЗ 222 для улучшения работы электрооборудования?
Для улучшения работы электрооборудования, важно использовать качественные провода с достаточной сечением для каждого соединения. Провод, идущий от генератора к аккумулятору, должен быть сечением 6 мм² или больше. Также необходимо проверить правильность подключения провода от регулятора напряжения, чтобы избежать перегрева или избыточного тока, который может повредить систему. Не забудьте хорошо затянуть все соединения и установить надежные клеммы для предотвращения окисления контактов.
Что делать, если генератор на ВАЗ 222 не заряжает аккумулятор?
Если генератор на ВАЗ 222 не заряжает аккумулятор, необходимо проверить несколько факторов. Первым делом осмотрите состояние проводки. Возможно, один из проводов ослаб или окислился. Также проверьте, не перегорели ли предохранители. Если все в порядке, следует проверить исправность самого генератора и регулятора напряжения. Иногда проблема может быть в изношенных щетках генератора, которые требуют замены. Важно своевременно устранить эти проблемы, чтобы не повредить аккумулятор.
Как установить проводку к генератору ВАЗ 222 после замены компонента?
После замены компонента генератора на ВАЗ 222 нужно следить за правильным подключением проводки. Прежде всего, убедитесь, что все провода подсоединены в правильной последовательности, согласно схеме подключения, указанной в сервисной документации. Проверьте, чтобы провод от генератора был надежно закреплен к аккумулятору, а провод к регулятору – к соответствующей клемме. Важно после установки всех проводов провести контрольные замеры напряжения на выводах генератора, чтобы убедиться в его корректной работе.
