Центральный замок на ВАЗ 2110 – это не только удобство, но и важный элемент безопасности. При его отказе двери могут блокироваться непредсказуемо или вовсе перестать закрываться. Основные признаки неисправности – отсутствие реакции на кнопку брелока, самопроизвольное открытие/закрытие дверей или неработающий привод одной из дверей.
Чаще всего проблема кроется в электроприводах. На ВАЗ 2110 используются сервоприводы с редуктором, которые выходят из строя из-за износа шестерней, влаги или окисления контактов. Если одна дверь не реагирует – стоит начать диагностику именно с её актуатора. Проверка проводится с помощью мультиметра – напряжение при срабатывании должно быть около 12 В.
Следующая распространённая причина – повреждение проводки в гофре между кузовом и дверью. Со временем провода перетираются, особенно при частом открывании водительской двери. При визуальном осмотре часто видно обрыв или сильный перегиб. Ремонт заключается в восстановлении контактов пайкой и термоусадкой.
Не стоит исключать неисправность блока управления центральным замком. На ранних моделях он расположен под торпедой, и при окислении контактов или повреждении платы возможны хаотичные сигналы или полная потеря управления. Временно решить проблему может зачистка разъёмов, но чаще требуется замена модуля.
Отказ центрального замка всегда требует последовательной проверки всех элементов – от предохранителей и кнопки управления до каждого привода. Игнорировать проблему не стоит: в аварийной ситуации неработающий замок может создать реальные сложности при эвакуации пассажиров или доступе в салон.
Проверка предохранителей и реле системы центрального замка
На ВАЗ 2110 цепь центрального замка защищена предохранителем F18 (15 А), установленным в монтажном блоке в салоне. При его перегорании центральный замок полностью перестает функционировать. Для проверки извлеките предохранитель и осмотрите его вставку на наличие разрыва. При наличии сомнений – замените на новый с тем же номиналом.
Реле управления замками может находиться как в монтажном блоке, так и рядом с блоком ЦЗ под торпедой. Оно отвечает за переключение питания на исполнительные механизмы дверей. При неисправности реле замки не реагируют на команды. Проверьте реле, заменив его заведомо исправным аналогом. Также обратите внимание на характерный щелчок при активации замка – его отсутствие указывает на неработающее реле.
Для исключения плохого контакта очистите посадочные гнезда предохранителя и реле от окислов. Используйте контактный очиститель. Обязательно проверяйте состояние разъемов и плотность их подключения. Ослабленные или подгоревшие контакты могут вызывать прерывистую работу системы.
После замены компонентов проверьте работоспособность замков с кнопки и с ключа. Если восстановление не произошло – двигайтесь дальше по цепи: к блоку управления и проводке.
Диагностика неисправности кнопки управления замками на водительской двери
Проверку необходимо начать с демонтажа обшивки водительской двери для получения доступа к кнопке. Сначала отключите клемму аккумулятора, чтобы избежать короткого замыкания. После снятия панели проверьте состояние разъема кнопки – окисление контактов и ослабление фиксации часто приводят к сбоям в работе.
Используйте мультиметр для прозвонки контактов. При нажатии кнопки на выходных ножках должен фиксироваться сигнал напряжения 12 В. Если напряжение отсутствует, несмотря на наличие питания на входе, кнопка неисправна и подлежит замене.
Осмотрите дорожки и пайку на плате, если кнопка разборная. При наличии трещин или нарушений пайки восстановите соединения. Часто из строя выходит сам микропереключатель – его можно заменить, не меняя весь модуль.
Если кнопка подает питание, но замки не реагируют, проверьте целостность провода, идущего от кнопки к блоку управления. Обрыв внутри жгута, особенно в гофре у дверного шарнира, встречается часто. Для точной проверки используйте прозвонку проводки при открытой двери, сгибая кабель в месте перехода.
При наличии сигнализации проверьте, не блокирует ли она работу замков. Иногда управление замками происходит через реле сигнализации, и кнопка лишь подает команду. В этом случае стоит временно отключить систему и проверить реакцию замков на прямой сигнал с кнопки.
Обрыв или повреждение проводки в дверных жгутах
Дверные жгуты на ВАЗ 2110 подвергаются постоянным механическим нагрузкам при открытии и закрытии дверей. Наиболее уязвимые участки – переходы между дверью и кузовом. Со временем изоляция трескается, провода переламываются, теряется контакт, что приводит к сбоям в работе центрального замка или его полному отказу на одной или нескольких дверях.
Проверку следует начинать с водительской двери – через неё проходит основной пучок управляющих проводов. Сначала демонтируется гофра, скрывающая жгут. Визуальный осмотр позволяет выявить надломы, окисление, следы короткого замыкания. Особое внимание – коричнево-белому и жёлто-зелёному проводам, связанным с блоком управления замками и приводами.
Для точной диагностики рекомендуется использовать мультиметр в режиме прозвонки. Один щуп подсоединяется к контакту разъёма в двери, второй – к соответствующему выходу на блоке управления под торпедой. Обрыв фиксируется отсутствием сигнала. Если есть подозрение на внутренний перелом, но визуально провод цел, проверка выполняется при сгибании и разгибании жгута.
При обнаружении повреждённого участка необходимо вырезать проблемный фрагмент и заменить его новым отрезком аналогичного сечения. Соединение выполняется пайкой с обязательной изоляцией термоусадочной трубкой. Скрутки и изолента не допускаются – они быстро окисляются и теряют контакт.
После ремонта рекомендуется дополнительно защитить жгут тканевой лентой и убедиться в свободе движения гофры при полном открытии двери. Нарушение укладки может спровоцировать повторный обрыв через несколько недель эксплуатации.
Выход из строя исполнительных механизмов (приводов) дверей

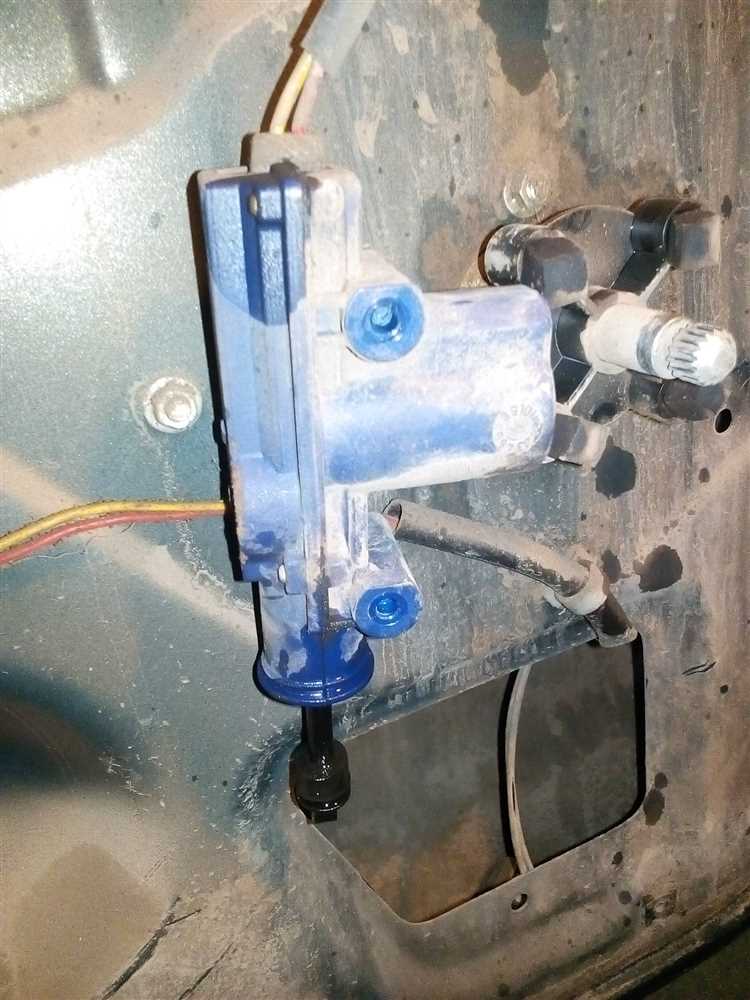

Приводы дверей ВАЗ 2110 представляют собой электромеханические устройства, отвечающие за перемещение замковых тяг при включении центрального замка. Они состоят из электродвигателя, редуктора и штока. Неисправность любого из этих компонентов приводит к отказу работы одной или нескольких дверей.
- Залипание штока: Привод может не возвращаться в исходное положение из-за коррозии направляющей втулки или износа пластиковой обоймы. Это проявляется в виде неоткрывающейся или не закрывающейся двери. Решение – очистка и смазка механизма силиконовой смазкой или замена узла.
- Обрыв или износ шестерен: В редукторе со временем стачиваются пластиковые зубья, особенно в дешёвых приводах. Привод начинает шуметь или вовсе перестаёт двигаться. Замена шестерен редко практикуется – чаще меняют весь привод.
- Перегрев или обрыв обмотки двигателя: Происходит при заклинивании штока или частом срабатывании. Мотор перегревается, что ведёт к пробою изоляции. Такой привод не восстанавливается – требуется замена.
- Некачественная сборка: На неоригинальных приводах возможна слабая пайка проводов или неустойчивый контакт в разъёмах. Проверка – подача питания напрямую от аккумулятора. Отказ – повод заменить на качественный аналог, например, брендов «Калуга» или «Форвард».
Перед заменой убедитесь, что питание до привода доходит – для этого проверьте напряжение на его клеммах при активации ЦЗ. Отсутствие сигнала говорит о неисправности проводки или блока управления, а не самого привода.
Неисправности блока управления центральным замком

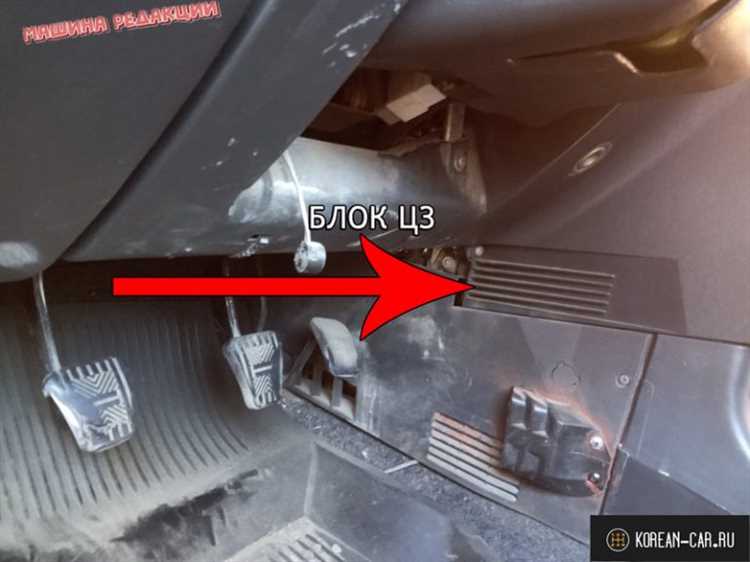

Блок управления центральным замком на ВАЗ 2110 располагается под панелью приборов, чаще всего слева от рулевой колонки. Он координирует работу приводов дверей и получает сигналы от замков и кнопок. При его выходе из строя возможны следующие признаки: замки не реагируют на команды, срабатывают произвольно или работает только часть дверей.
Наиболее частая причина – отказ одного из реле внутри блока. Диагностировать проблему можно, подав управляющее напряжение напрямую на привод двери. Если привод срабатывает, а команда с блока не поступает, реле вероятно неисправно. Реле типа К1 и К2 можно заменить на аналогичные с теми же параметрами (12 В, 30 А).
Второй по частоте сбой – перегоревшие дорожки или холодная пайка на плате. Это случается при скачках напряжения или влаге в салоне. Необходимо вскрыть корпус блока, визуально осмотреть печатную плату, проверить целостность дорожек мультиметром и перепаять проблемные участки.
Отдельно стоит проверить состояние конденсаторов. Вздутие корпуса или подтёки электролита – признак их выхода из строя. Заменять нужно на компоненты с аналогичным номиналом и температурным диапазоном не ниже 105 °C.
Также возможны проблемы с контактами разъёмов. Окисление, ослабление фиксации или загрязнение нарушают связь с системой. Очистка контактов спиртом и легкая обжимка клемм часто восстанавливает работоспособность.
Если после всех проверок блок не функционирует, разумнее заменить его целиком. Новый или контрактный модуль стоит недорого, а самостоятельный ремонт при повреждении микросхем требует специального оборудования и навыков.
Влияние коррозии и влаги на разъёмы и контакты системы
Коррозия и влага – основные факторы, которые влияют на работоспособность разъёмов и контактов центрального замка на ВАЗ 2110. Постоянное воздействие этих факторов может привести к плохому контакту, снижению проводимости и даже полному отказу системы.
Основные причины проблем с разъёмами и контактами:
- Влага: Проникновение воды в разъёмы может быть вызвано неправильной герметизацией дверных прокладок или повреждениями проводки. Влага вызывает окисление металла контактов, что снижает их эффективность.
- Коррозия: Металлические элементы разъёмов, особенно при частом контакте с влагой, начинают подвергаться коррозионным процессам. Это приводит к образованию ржавчины, которая увеличивает сопротивление и может вызвать искрение.
- Износ изоляции проводки: Изоляция проводов со временем теряет свои защитные свойства, что позволяет влаге проникать в контактные группы.
Рекомендации по профилактике и устранению проблемы:
- Проверка герметичности: Регулярно проверяйте состояние прокладок дверей и проводки на наличие повреждений. Особенно важно следить за местами соединений проводов с разъёмами.
- Использование антикоррозийных средств: Обрабатывайте контакты и разъёмы антикоррозийными жидкостями для предотвращения образования ржавчины. Специальные спреи помогут предотвратить окисление и продлить срок службы элементов.
- Чистка контактов: Регулярно очищайте контакты от загрязнений с помощью специального средства для очистки электроники или простой спиртовой салфетки. Убедитесь, что контакты не покрыты окислами.
- Использование герметичных разъёмов: При необходимости замените стандартные разъёмы на более защищённые от влаги и пыли, что повысит их долговечность.
Если уже наблюдается ухудшение работы центрального замка, проверьте состояние разъёмов и контактов. Наличие коррозии или следов влаги – сигнал для немедленного вмешательства и устранения повреждений. Игнорирование этих проблем может привести к полному выходу из строя системы замков.
Вопрос-ответ:
Что делать, если не работает центральный замок на ВАЗ 2110?
Если не работает центральный замок на ВАЗ 2110, сначала стоит проверить предохранители. Если они в порядке, нужно осмотреть проводку, так как часто проблемы возникают из-за повреждений или коррозии контактов. Также может быть неисправен моторчик замка или блок управления. В случае отсутствия видимых повреждений рекомендуется провести диагностику на автосервисе.
Какие могут быть причины неисправности центрального замка на ВАЗ 2110?
Основные причины неисправности центрального замка на ВАЗ 2110 могут включать в себя повреждение проводки, выход из строя моторчика замка, неисправность блока управления, проблемы с пультом дистанционного управления или низкий заряд батареи в ключе. Иногда причиной может быть загрязнение контактных соединений в системе замков.
Как проверить, работает ли блок управления центральным замком на ВАЗ 2110?
Чтобы проверить блок управления, нужно подключить диагностическое оборудование, которое поможет выявить ошибки в системе. Также можно проверить работу блока с помощью мультиметра, измеряя напряжение на выводах блока. Если напряжение нестабильно или отсутствует, вероятно, блок управления неисправен и требует замены.
Могу ли я самостоятельно заменить моторчик центрального замка на ВАЗ 2110?
Да, заменить моторчик центрального замка на ВАЗ 2110 можно самостоятельно. Для этого нужно снять обшивку двери, отключить старый моторчик и установить новый. Однако для успешной замены потребуется опыт работы с автомобилем и соблюдение всех мер безопасности, чтобы не повредить другие элементы двери или систему замков.
Что делать, если пульт не открывает центральный замок на ВАЗ 2110?
Если пульт не открывает центральный замок, сначала стоит заменить батарейку в пульте. Если это не помогает, проверяйте, не вышел ли из строя сам пульт. Также причиной может быть неисправность антенны автомобиля или блока управления. В случае, если замок не реагирует даже на исправный пульт, рекомендуется обратиться в сервис для диагностики и ремонта.
Что может быть причиной, если не работает центральный замок на ВАЗ 2110?
Причины неисправности центрального замка на ВАЗ 2110 могут быть разными. Одна из самых частых — это проблема с электросистемой. Например, могут быть перерывы в проводке или плохие контакты в разъемах, что мешает нормальной работе замка. Также стоит обратить внимание на предохранители, поскольку перегоревший предохранитель может полностью блокировать работу центрального замка. Не исключены и механические повреждения самого устройства замка, например, износ или поломка электродвигателя. Иногда проблема кроется в неисправности ключа или сигнализатора, что также может препятствовать нормальному функционированию системы. Рекомендуется проверить каждую из этих возможных причин, чтобы точно определить источник проблемы.
Как можно самостоятельно починить центральный замок на ВАЗ 2110?
Для начала стоит проверить предохранители и проводку. Если они в порядке, можно приступить к проверке самого замка и ключа. Важно тщательно осмотреть механизм замка, возможно, он заедает или имеет повреждения, которые можно устранить, почистив или заменив детали. Если замок не работает из-за поломки электродвигателя, его нужно будет заменить. Проблемы с сигнализатором можно диагностировать, проверив батарею или саму систему управления. В случае, если ничего не помогает, лучше обратиться к специалисту для более глубокой диагностики и ремонта, чтобы избежать еще большего повреждения системы.
