Электропитание датчиков на автомобилях КамАЗ играет ключевую роль в обеспечении точности показаний и стабильности работы электронных систем. Большинство современных моделей КамАЗ используют питание датчиков от стабилизированного источника напряжения 5 или 12 В в зависимости от типа сенсора и его назначения. Питание подаётся через жгут проводов с блоком предохранителей, а в некоторых случаях – через электронные управляющие модули (например, ЭБУ).
Напряжение на датчики температуры, давления и положения, как правило, поступает от контроллера, оснащённого встроенным стабилизатором. В случае повреждения этой цепи наблюдаются ошибки в показаниях, или они полностью исчезают. Одной из наиболее частых причин сбоев в питании является окисление контактов разъёмов или перегрев стабилизатора, встроенного в ЭБУ.
Рекомендуется регулярно проверять сопротивление проводки и целостность контактных групп, особенно в условиях повышенной вибрации и пыли, характерных для эксплуатации грузовиков КамАЗ. Использование цифрового мультиметра позволяет быстро диагностировать нестабильное питание: при включённом зажигании напряжение между сигнальной и массой должно быть строго в пределах 4.9–5.1 В для датчиков, рассчитанных на 5 В.
В целях профилактики нестабильной работы сенсоров допустимо применение внешнего стабилизатора напряжения с защитой от перенапряжения и перегрузки. Однако вмешательство в штатную проводку КамАЗа требует чёткого понимания электрических схем конкретной модели, так как ошибки могут привести к повреждению ЭБУ или ложным ошибкам в системе диагностики.
Типовые схемы подключения датчиков к электросети КамАЗа
Подключение датчиков на автомобилях КамАЗ выполняется с учётом особенностей их работы от бортовой сети 24 В. Основной принцип – обеспечение стабильного питания и достоверной передачи сигнала в систему управления или индикации.
Датчики температуры (ОЖ, масла, воздуха) подключаются по двухпроводной схеме. Один провод идёт на «массу» (кузов или двигатель), второй – на вход контрольного прибора или ЭБУ. Питание не требуется, так как они работают по принципу изменения сопротивления.
Датчики давления (например, масла или воздуха) часто используют трёхпроводную схему: +24 В, сигнальный выход, «масса». Питание подаётся от защищённой цепи через предохранитель. Рекомендуется использовать экранированный провод для минимизации помех.
Индуктивные и холловские датчики частоты вращения подключаются через экранированный сигнальный кабель. Индуктивный тип не требует внешнего питания, сигнальный провод соединяется с входом ЭБУ. Датчики Холла требуют +5 В или +12 В – питание организуется через стабилизатор от 24 В сети.

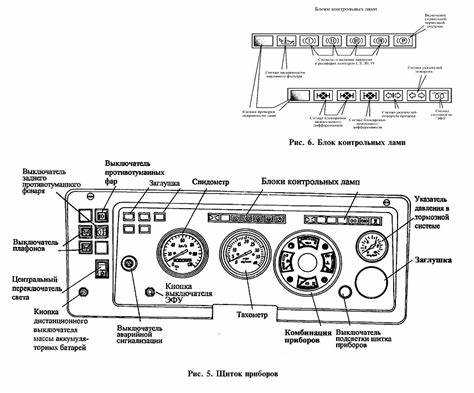

Датчики уровня топлива соединяются с контрольным прибором по цепи, включающей «массу» и сигнальный провод. Питание осуществляется с панели приборов. Контакт «массы» надёжно фиксируется на раме или кузове, с антикоррозийной обработкой.
CAN-шинные датчики подключаются к линии CAN-L и CAN-H. Питание подаётся по отдельной цепи через предохранитель. Необходимо соблюдение полярности и длины кабелей – не более 30 метров для сохранения стабильности сигнала.
При монтаже требуется обеспечить надёжные клеммные соединения, исключить натяжение проводов и предусмотреть защиту от влаги. Все подключения выполняются согласно электросхемам конкретной модификации КамАЗа, с обязательной маркировкой проводов.
Напряжение питания различных типов датчиков
Большинство электронных датчиков, применяемых на автомобилях КамАЗ, рассчитаны на питание от бортовой сети 24 В. Однако, конкретное напряжение зависит от типа и назначения устройства.
Датчики температуры (ОЖ, масла, воздуха) чаще всего являются термисторами и не требуют отдельного питания, так как работают как элементы изменения сопротивления. Напряжение подаётся через делитель напряжения с контроллера, обычно в пределах 5 В.
Датчики давления масла и воздуха могут быть как аналоговыми, так и цифровыми. Аналоговые требуют питания 5 В или 24 В в зависимости от исполнения. При замене важно учитывать номинал: подключение 24-вольтового датчика к 5 В приведёт к искажённым данным, а наоборот – к выходу из строя.

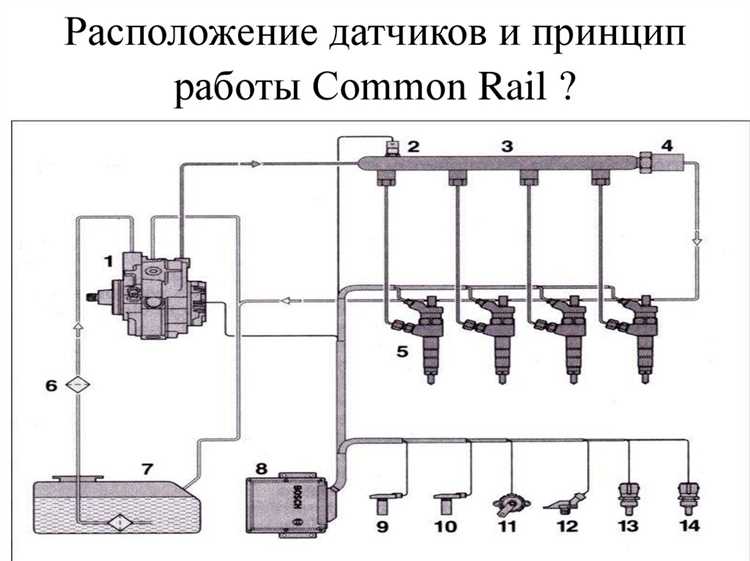

Датчики положения (например, педали акселератора, дросселя, коленвала) используют питание 5 В от ЭБУ. Устойчивость к помехам достигается экранировкой проводов и стабильным источником напряжения. Питание выше номинала недопустимо – выход из строя неизбежен.
Индуктивные и холловские датчики (например, коленвала и распредвала) требуют питания 5 В или 12 В. Холловские обязательно подключаются к стабилизированному источнику. Нарушение номинала приводит к неправильной генерации импульсов.
Датчики уровня топлива работают как переменные резисторы и не нуждаются в отдельном питании – сигнал снимается с цепи через контроллер. Однако, для моделей с цифровым интерфейсом питание может составлять 5 В или 12 В.
При диагностике обязательно проверяется наличие питания на разъёме датчика. Для 5-вольтовых цепей допустимое отклонение – не более ±0.25 В. Нарушение параметров указывает на неисправность ЭБУ, короткое замыкание или обрыв линии питания.
Особенности питания аналоговых и цифровых датчиков
Аналоговые датчики на КамАЗе, такие как датчики температуры, давления и уровня топлива, требуют стабильного напряжения питания, обычно 5 В или 12 В, в зависимости от конструкции. Колебания напряжения могут приводить к искажению выходного сигнала, что затрудняет точную интерпретацию данных ЭБУ. При подключении аналоговых датчиков критично обеспечить качественную фильтрацию питания с использованием стабилизаторов напряжения и помехоподавляющих элементов, особенно в условиях вибраций и электромагнитных наводок, характерных для грузовых автомобилей.
Цифровые датчики, например датчики скорости колеса (ABS) или положения коленчатого вала, требуют питания от 5 В или 12 В, в зависимости от типа логики (TTL или CMOS). Они менее чувствительны к шумам питания, но критично соблюдение точного уровня напряжения, особенно для сенсоров с интерфейсом CAN или LIN. При понижении напряжения ниже порогового значения возможна потеря синхронизации с управляющим блоком. Для цифровых линий рекомендуется использовать отдельные цепи питания с гальванической развязкой, если датчики расположены на удалении от ЭБУ.
Разделение контуров питания аналоговых и цифровых датчиков снижает взаимные помехи. При проектировании цепей необходимо учитывать пусковые токи, падение напряжения на длинных проводниках и необходимость использования ферритовых колец и LC-фильтров для исключения паразитных наводок.
Проверка наличия и стабильности напряжения на питающих линиях
Перед началом диагностики убедитесь, что зажигание включено и аккумулятор заряжен не менее чем на 12,5 В. Используйте цифровой мультиметр с точностью не хуже ±0,1 В.
Подключите щупы прибора к контактам разъёма питания датчика: красный – к линии «+», чёрный – к «массе». Напряжение должно быть в пределах 4,9–5,1 В для датчиков с питанием 5 В или 11,5–14,5 В – для датчиков, питающихся от бортовой сети. Отклонение более 0,2 В указывает на неисправность стабилизатора или нарушенный контакт.
При пониженном напряжении проверьте состояние соединений: окисление, коррозию, надломы проводов, слабые обжимы клемм. Используйте контрольную нагрузку – подключите резистор номиналом 1 кОм между «+» и «массой». Напряжение не должно проседать более чем на 0,1 В. При значительном падении ищите участок с высоким сопротивлением.
При отсутствии напряжения проверьте предохранитель цепи, целостность провода от блока предохранителей до датчика и наличие сигнала на выходе стабилизатора ЭБУ, если питание идёт от него. На выходе стабилизатора должно быть строго 5 В. При меньшем значении замените ЭБУ или стабилизатор напряжения, если он внешний.
Стабильность питания проверяется при разных режимах работы двигателя. При включении потребителей (фары, обогрев, вентилятор) напряжение на датчике не должно изменяться более чем на 0,1 В. Любое превышение свидетельствует о недостаточной стабилизации или перегрузке цепи.
Частые неисправности в цепях питания датчиков и методы диагностики
- Обрыв провода питания: Распространённая причина отсутствия сигнала. Возникает из-за механических повреждений, коррозии или некачественного ремонта жгута. Проверка производится омметром от ЭБУ до контакта датчика, при этом сопротивление должно быть близко к нулю.
- Повреждение изоляции провода: Замыкание на массу вызывает перегрев, выход из строя предохранителя или ложные сигналы. Обнаружить можно визуальным осмотром и тестером в режиме прозвонки с отключённым питанием.
- Неисправный предохранитель: Если несколько датчиков отключаются одновременно, в первую очередь проверяется предохранитель питания ЭБУ или отдельной цепи. При повторном перегорании – искать короткое замыкание.
- Нестабильное напряжение питания: Возникает при выходе из строя стабилизатора в блоке управления или при плохом масса-соединении. Проверка проводится осциллографом: просадка или пульсации более 0,5 В недопустимы.
- Проверить целостность провода мультиметром в режиме прозвонки.
- Проверить сопротивление между «массой» датчика и корпусом автомобиля. Норма – менее 1 Ом.
- При наличии нестабильных данных – использовать осциллограф для анализа формы сигнала питания.
- Обратить внимание на работу реле зажигания и реле питания ЭБУ – залипание контактов или заниженное напряжение на выходе приведёт к ошибкам в работе всей системы.
Регулярная проверка цепей питания с использованием точных измерительных приборов позволяет выявить скрытые дефекты до возникновения серьёзных неисправностей и выхода из строя датчиков.
Влияние условий эксплуатации на надёжность питания датчиков
Перегрузка системы питания, вызванная длительным нахождением двигателя на высоких оборотах или повышенными требованиями к электрической сети, может вызвать падение напряжения ниже допустимого уровня. Это негативно сказывается на работе чувствительных датчиков, особенно в сложных климатических условиях, где изменения температуры могут привести к нестабильности работы аккумуляторов. При температуре ниже -10°C эффективность аккумуляторов снижается, что требует более тщательного контроля состояния системы питания.
Особое внимание следует уделить вибрационным нагрузкам, которые являются постоянными при эксплуатации КамАЗов в условиях тяжелых дорожных и климатических условий. Вибрации могут нарушить контактные соединения, особенно в старых моделях, где контакты часто подвергаются окислению или коррозии. Для предотвращения таких проблем рекомендуется использовать высококачественные разъёмы и защиту от вибраций.
Длительные периоды работы с активированными вспомогательными системами, такими как системы обогрева и кондиционирования, также могут оказывать влияние на стабильность питания датчиков. Важно, чтобы блоки питания и проводка были рассчитаны на соответствующие нагрузки, а дополнительное оборудование не перегружало основные линии питания датчиков.
В условиях эксплуатации в регионах с экстремальными температурами или влажностью следует применять системы защиты питания, такие как стабилизаторы напряжения и фильтры помех, чтобы предотвратить скачки напряжения и электромагнитные помехи, которые могут вызвать сбои в работе датчиков. Особенно это важно при наличии чувствительных компонентов, таких как датчики температуры, давления и влажности.

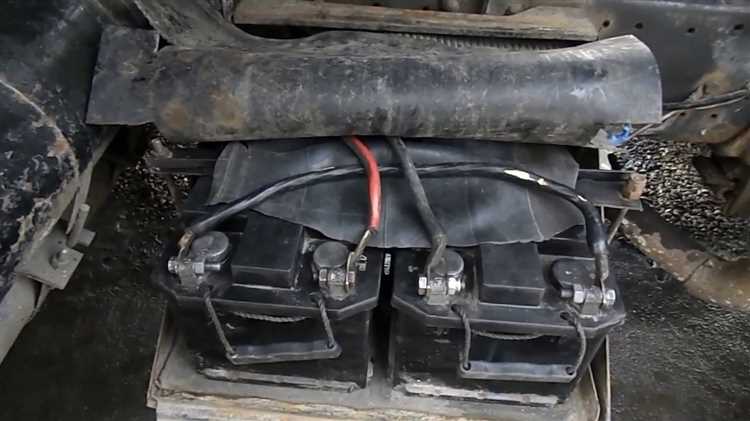

Для повышения надёжности питания датчиков на КамАЗе рекомендуется проводить регулярное техническое обслуживание системы питания, проверку состояния аккумуляторной батареи, генератора и проводки. Также стоит учитывать специфику эксплуатации транспортного средства, адаптируя систему питания под условия работы и требования, предъявляемые к точности и стабильности работы датчиков.

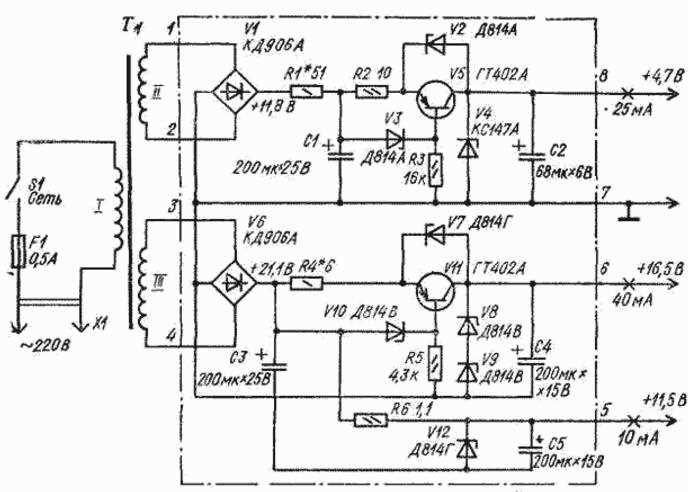

Замена и установка стабилизаторов напряжения в системе питания
Стабилизаторы напряжения играют ключевую роль в поддержании стабильной работы датчиков на КамАЗе. Они защищают чувствительные компоненты от скачков напряжения, предотвращая их повреждение. Процесс замены и установки стабилизаторов требует внимательности, поскольку некорректная установка может повлиять на точность показаний датчиков или привести к их поломке.
При установке стабилизатора важно выбрать модель, соответствующую требованиям системы питания автомобиля. Современные стабилизаторы могут работать в диапазоне напряжений от 9 до 16 вольт, что актуально для большинства КамАЗов. Основной критерий выбора – способность стабилизатора поддерживать постоянное напряжение, необходимое для корректной работы датчиков при колебаниях напряжения в сети автомобиля.
Процесс замены стабилизатора состоит из нескольких этапов:
1. Отключение питания
Перед заменой стабилизатора напряжения необходимо отключить аккумуляторную батарею, чтобы исключить возможность короткого замыкания и повреждения электрических компонентов.
2. Демонтаж старого стабилизатора
Для снятия стабилизатора необходимо открутить крепежные элементы, обеспечив доступ к проводам. Старый стабилизатор вынимается аккуратно, чтобы избежать повреждения других частей системы питания.
3. Подключение нового стабилизатора
4. Проверка работы стабилизатора
После установки стабилизатора необходимо проверить его работу. Для этого включается питание автомобиля, и с помощью мультиметра измеряется напряжение на выходе стабилизатора. Оно должно оставаться стабильным, соответствуя номинальному значению для системы питания датчиков.
5. Заключение
Установка и замена стабилизаторов напряжения в системе питания КамАЗа – важный процесс, влияющий на долговечность и точность работы датчиков. Регулярная проверка состояния стабилизаторов и их замена при первых признаках неисправности обеспечат бесперебойную работу всех систем автомобиля.
Вопрос-ответ:
Что такое источник питания датчиков на КамАЗе и какую роль он играет в работе автомобиля?
Источник питания датчиков на КамАЗе – это устройство, которое обеспечивает электропитанием различные датчики, используемые в системе автомобиля. Эти датчики необходимы для контроля различных параметров работы машины, таких как температура, давление, уровень топлива и другие. Правильное функционирование источника питания критично для точности работы всех систем, так как без стабильного питания датчики могут не передавать данные или работать некорректно, что приведет к сбоям в системе управления.
Какой тип источников питания используется для датчиков на КамАЗе?
Для питания датчиков на КамАЗе используются преобразователи напряжения, которые обеспечивают стабильное питание датчиков при разных условиях работы. Обычно применяются источники постоянного тока с напряжением 5V или 12V, в зависимости от типа датчика. В некоторых случаях, когда требуется высокая точность, могут быть использованы источники с регулируемым напряжением, чтобы обеспечить работу чувствительных датчиков с максимальной точностью.
Какие последствия могут возникнуть, если источник питания датчиков на КамАЗе работает нестабильно?
Если источник питания датчиков на КамАЗе работает нестабильно, это может привести к некорректным показаниям датчиков. Например, неверные данные о давлении масла или температуре двигателя могут вызвать преждевременные реакции системы, такие как активация защитных механизмов или аварийных сигналов, хотя проблема на самом деле не существует. Это может ухудшить эксплуатационные характеристики автомобиля, вызвать дополнительные проверки и ремонты, а также снизить доверие к работоспособности машины.
Как можно проверить работоспособность источника питания датчиков на КамАЗе?
Для проверки работоспособности источника питания датчиков на КамАЗе можно использовать мультиметр или специализированные диагностические инструменты. Важно измерить выходное напряжение на выходе источника питания и убедиться, что оно соответствует требованиям датчиков. Также стоит проверить стабильность напряжения при различных режимах работы автомобиля. Если напряжение скачет или отсутствует вовсе, скорее всего, источник питания неисправен и требует ремонта или замены.
