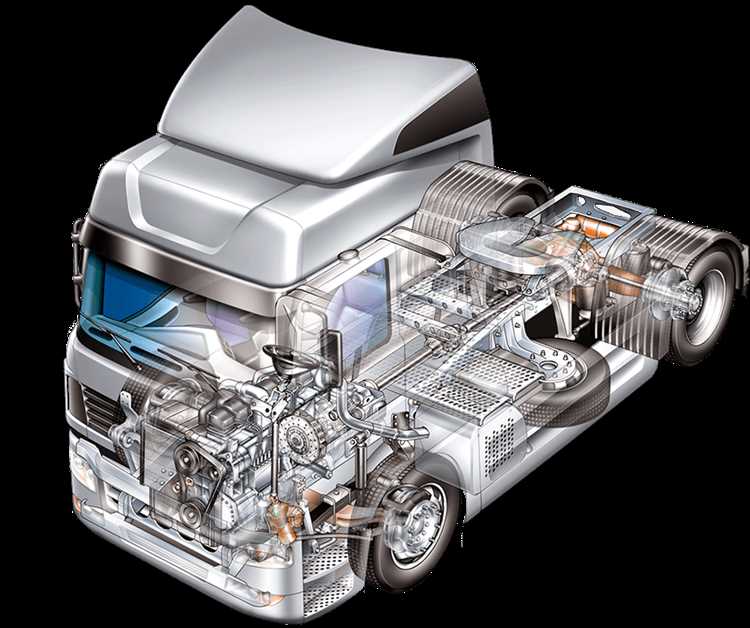

Блок управления VECU (Vehicle Electronic Control Unit) в современных грузовиках КамАЗ выполняет ключевую роль в координации работы электронных систем. Он объединяет функции контроля кузовной электроники, управления освещением, мониторинга состояния аккумулятора, диагностики неисправностей и взаимодействия с другими модулями по CAN-шине. Это не просто дополнительный модуль – VECU становится центральным узлом в системе электронного управления транспортным средством.
На практике блок VECU в КамАЗе управляет работой внешнего и внутреннего освещения, включает и отключает подогрев зеркал и стекол, активирует звуковую сигнализацию и контролирует исправность ламп. При выходе из строя одного из компонентов система сигнализирует об этом водителю на приборной панели. Диагностика и обслуживание VECU требуют использования специализированного ПО и доступа к CAN-интерфейсу, что делает своевременную калибровку и проверку обязательными мерами при обслуживании автомобиля.
Производители КамАЗа оснащают блоки VECU адаптацией под различные комплектации, включая управление пневмоподвеской, электроприводами дверей, контроль состояния топливных баков и уровня охлаждающей жидкости. При неправильной настройке или сбое в ПО возможно некорректное поведение целого ряда систем, включая ложные срабатывания аварийной сигнализации или отключение фар при движении.
Рекомендуется проводить регулярную проверку состояния прошивки VECU, особенно после замены аккумулятора или проведения электромонтажа. Использование только оригинальных компонентов и прошивок снижает риск отказа электроники на маршруте. Любое вмешательство в работу блока должно выполняться квалифицированным специалистом, так как ошибка в параметрировании может привести к полной потере связи с системой управления автомобилем.
Где расположен блок VECU в различных моделях КамАЗ
Расположение блока управления VECU (Vehicle Electronic Control Unit) в автомобилях КамАЗ зависит от конкретной модели и компоновки кабины. Точное знание местоположения облегчает диагностику и техническое обслуживание.
- КамАЗ 5490: Блок VECU установлен за панелью приборов с водительской стороны. Доступ осуществляется через люк в нижней части панели, сняв пластиковую крышку.
- КамАЗ 6520 (евро-4, евро-5): VECU находится под пассажирским сиденьем. Для доступа необходимо снять сиденье и теплоизоляционный кожух. Важно отключить аккумулятор перед демонтажем.
- КамАЗ 43118: Устанавливается в кабине, за бардачком. Демонтаж бардачка открывает доступ к крепежу и разъёмам блока.
- КамАЗ 65115: VECU располагается в монтажном блоке за панелью приборов. Доступ затруднён, требует снятия облицовки панели.
- КамАЗ с кабиной Mercedes-Benz: Блок размещён под водительским сиденьем. Защищён металлической крышкой с маркировкой. Для доступа нужен специнструмент Torx.
Перед любыми работами с VECU необходимо обесточить систему и проверить целостность разъёмов. Неправильное подключение может привести к сбоям в системе CAN-шины.
Как распознать признаки неисправности блока VECU
Первым симптомом отказа блока VECU на КамАЗе может быть сбой в работе электронной системы управления тормозами (EBS) – индикатор на панели загорается, а при диагностике фиксируются ошибки по шине CAN. Это указывает на нарушение обмена данными между модулями.
Нестабильная работа внешнего освещения – самопроизвольное включение или отключение фар, указателей поворота и стоп-сигналов – свидетельствует о сбоях в управляющих выходах VECU. Особенно это актуально при полной исправности ламп и проводки.
Частые случаи неработающего электростеклоподъёмника, обогрева зеркал и сидений, при исправных кнопках и предохранителях, указывают на неисправности в логике распределения питания, управляемой VECU.
Отсутствие реакции на нажатие кнопок панели, таких как включение освещения кабины, активация противотуманных фар или аварийной сигнализации, – признак повреждения входных цепей блока.
Появление ошибок с кодами U-класса (например, U1120, U0100) при сканировании диагностическим оборудованием прямо указывает на потерю связи между VECU и другими электронными модулями, что требует проверки целостности CAN-шины и работы самого блока.
Наличие запаха гари в кабине, перегрев корпуса блока или видимые следы оплавления разъёмов свидетельствуют о внутренних коротких замыканиях или перегрузке силовых каналов VECU.
При возникновении перечисленных признаков необходимо провести детальную диагностику с использованием дилерского сканера Jaltest или аналогичного оборудования, уделяя внимание не только кодам ошибок, но и живым параметрам в реальном времени.
Алгоритм замены или демонтажа блока VECU своими руками
Перед началом работ обесточьте электросистему автомобиля, отключив клеммы аккумулятора. Это исключает риск короткого замыкания при демонтаже блока.
Блок VECU на большинстве моделей КамАЗов расположен за приборной панелью кабины, в монтажном блоке. Для доступа потребуется снять облицовку и демонтировать защитный кожух.
Открутите крепёжные винты блока. Используйте подходящую отвертку или торцевой ключ – тип крепежа зависит от конкретной модификации автомобиля.
Осторожно отсоедините разъёмы жгутов проводки. Перед этим зафиксируйте их положение фотофиксацией или пометьте каждый кабель, чтобы избежать ошибок при установке нового модуля.
Проверьте разъёмы на наличие следов влаги, окисления или механических повреждений. При необходимости очистите контакты контактором или замените повреждённые элементы жгута.
Установите новый VECU, соблюдая ориентацию и плотность посадки разъёмов. Крепёж закручивайте без чрезмерного усилия, чтобы не повредить корпус блока.
После установки подключите аккумулятор и включите зажигание. Убедитесь в корректной работе всех систем, управляемых VECU, включая освещение, сигнальные цепи и контрольные индикаторы.
Завершите процедуру финальной проверкой с помощью диагностического сканера. Удостоверьтесь, что отсутствуют активные ошибки и блок корректно интегрирован в CAN-шину.
Подключение диагностического оборудования к VECU на КамАЗ
Для подключения диагностического оборудования к блоку VECU на автомобилях КамАЗ необходимо использовать 9-контактный диагностический разъём стандарта J1939, расположенный в кабине рядом с блоком предохранителей. Перед началом работ необходимо отключить зажигание и обеспечить надёжное соединение массы автомобиля.
Рекомендуется использовать оригинальные или совместимые диагностические сканеры, поддерживающие протоколы CAN-шины VECU, включая RP1210 и ISO 15765. Популярные устройства: Jaltest, TEXA, Bosch KTS Truck, а также заводской сканер КамАЗ–Диагност.
Алгоритм подключения:
- Подключите диагностический кабель к разъёму J1939.
- Соедините сканер с ноутбуком через USB или Bluetooth.
- Запустите ПО диагностики и выберите марку и модель КамАЗа.
- Включите зажигание, но не запускайте двигатель.
- Установите связь с VECU и выберите нужный модуль для считывания параметров или ошибок.
Если связь не устанавливается, проверьте наличие напряжения на диагностическом разъёме (контакты питания +24 В и «масса»), а также целостность линии CAN (сопротивление между линиями CAN_H и CAN_L должно быть около 60 Ом).
Диагностическое ПО предоставляет доступ к данным о состоянии исполнительных механизмов, логике работы электросхем и журналу ошибок. После завершения диагностики обязательно завершите сессию и корректно отключите оборудование, чтобы избежать сбоев в работе блока VECU.
Какие ошибки фиксируются блоком VECU и как их расшифровать

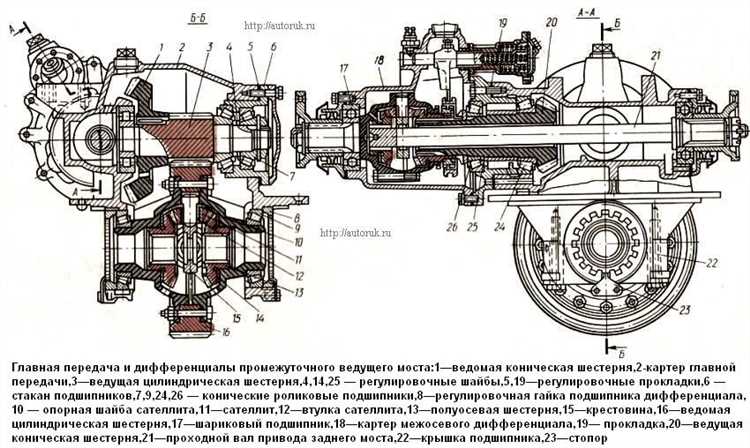

Блок управления VECU в КамАЗе регистрирует ошибки, связанные с работой электросистем, шины CAN, блокировки межосевого и межколесного дифференциала, системы освещения, пневмосистем и других вспомогательных узлов. Каждая ошибка имеет свой уникальный код, отображаемый на панели приборов или при диагностике через J1939-интерфейс.
Например, код SPN 639 FMI 2 указывает на сбой связи по CAN-шине. В таком случае необходимо проверить целостность кабеля между VECU и другими управляющими модулями (например, ECU двигателя, TCU трансмиссии), а также исправность контактов разъёмов. Ошибка SPN 520197 FMI 5 означает неправильный сигнал с блока управления освещением – возможен обрыв цепи или короткое замыкание на массу.
Для расшифровки кодов используется стандарт SAE J1939: SPN – это номер параметра (например, SPN 522 означает проблему с переключателем блокировки дифференциала), а FMI – тип сбоя (например, FMI 5 означает «ток ниже нормы»). Расшифровка возможна с помощью диагностических сканеров Jaltest, Texa или заводских программ КАМАЗ-Диагностика.
Ошибки с FMI 12 и 13 указывают на наличие нестабильного сигнала или потерю связи с определённым модулем. Это требует проверки всех участков CAN-сети на замыкание, а также измерения сопротивления между CAN-H и CAN-L (норма – около 60 Ом). Если значение отклоняется, требуется проверка терминаторов и возможная замена повреждённых компонентов.
После устранения неисправности необходимо сбросить ошибку через диагностическое ПО. Повторное появление того же кода указывает на неустранённую первопричину, а не на случайный сбой. Постоянно фиксирующиеся ошибки часто связаны с плохим качеством массы или нарушением контактов в разъёмах на раме автомобиля.
Совместимость блока VECU с электронными системами КамАЗа
Блок VECU взаимодействует с ECU двигателя через CAN-шину, что позволяет эффективно передавать данные о работе двигателя, температуре, расходе топлива и других параметрах. Эта система также взаимодействует с электронным модулем трансмиссии, что даёт возможность точного регулирования переключений и оптимизации работы трансмиссии в зависимости от условий эксплуатации.
Система управления тормозами, в том числе антиблокировочная система (ABS) и система курсовой устойчивости (ESP), также интегрируется с блоком VECU. Это позволяет в реальном времени корректировать параметры торможения в зависимости от состояния дороги и поведения транспортного средства, повышая безопасность. В случае возникновения аварийной ситуации, блок VECU взаимодействует с системой экстренного торможения и автоматически регулирует давление в тормозной системе.
Для обеспечения полной совместимости VECU с другими модулями требуется тщательная настройка параметров блоков и соблюдение стандартов программного обеспечения. КамАЗ использует специальные диагностические инструменты для проверки совместимости и обновления программного обеспечения, что гарантирует стабильную работу всех систем. Регулярное обновление прошивок блока VECU обеспечивает поддержку новых функций и улучшение совместимости с усовершенствованными электронными системами автомобиля.
Важно отметить, что неправильная настройка или неисправность блока VECU может привести к сбоям в работе электронных систем, что влияет на динамику работы автомобиля и его безопасность. Поэтому необходимо регулярно проводить техническое обслуживание и диагностику блока, а также следить за его состоянием в процессе эксплуатации.
Вопрос-ответ:
Что такое блок управления VECU в КамАЗе?
Блок управления VECU (Vehicle Electronics Control Unit) в КамАЗе представляет собой центральное устройство, которое контролирует работу различных систем автомобиля. Этот блок отвечает за управление двигателем, трансмиссией, тормозной системой и другими электронными узлами. VECU обеспечивает взаимодействие между различными компонентами машины, что позволяет улучшить общую работу автомобиля и повысить его эксплуатационные характеристики.
Какова роль блока управления VECU в системе управления двигателем КамАЗа?
Блок VECU имеет важную роль в системе управления двигателем КамАЗа. Он регулирует подачу топлива, контролирует углы опережения зажигания и следит за показателями работы двигателя, такими как температура, давление масла и обороты. Благодаря VECU достигается оптимизация работы двигателя, что способствует снижению расхода топлива и повышению надежности работы автомобиля в различных условиях.
Какие проблемы могут возникнуть из-за неисправности блока VECU в КамАЗе?
Неисправность блока управления VECU может привести к целому ряду проблем. В первую очередь, это может сказаться на работе двигателя и трансмиссии, например, возникнут перебои в подаче топлива или ошибки в регулировке зажигания. Также могут появиться проблемы с тормозной системой и другими важными узлами, что приведет к снижению безопасности и комфорта эксплуатации КамАЗа. В таких случаях необходимо провести диагностику и заменить или отремонтировать неисправный блок VECU.
Как можно диагностировать неисправности блока VECU в КамАЗе?
Для диагностики неисправностей блока VECU в КамАЗе используется специализированное оборудование, которое подключается к бортовой системе автомобиля. С помощью диагностического оборудования можно считать коды ошибок, которые помогут точно определить, в чем заключается проблема. Также можно проверить работу различных датчиков и параметров, которые управляются через блок VECU, чтобы выявить отклонения от нормы. Иногда для устранения проблемы требуется обновление программного обеспечения блока или его замена.
Какие функции выполняет блок VECU в трансмиссии КамАЗа?
В трансмиссии КамАЗа блок VECU контролирует работу коробки передач, следя за передачей данных о скорости и оборотах двигателя. Он помогает в оптимизации переключений передач, что улучшает плавность хода и снижает нагрузку на трансмиссию. Также VECU взаимодействует с системой управления сцеплением, что способствует более эффективному использованию мощности двигателя и улучшению динамики автомобиля.
Какие функции выполняет блок управления VECU в КамАЗе?
Блок управления VECU (Vehicle Electronic Control Unit) в КамАЗе отвечает за управление различными электронными системами автомобиля, такими как двигателем, трансмиссией, системой охлаждения и другими важными агрегатами. Он обрабатывает данные от датчиков, регулирует работу исполнительных механизмов и оптимизирует работу всех компонентов для достижения наилучших технических характеристик и экономичности работы автомобиля. VECU также контролирует параметры работы системы безопасности, включая антиблокировочную систему тормозов (ABS) и систему стабилизации.
Какую роль играет блок управления VECU в диагностике неисправностей на КамАЗе?
Блок управления VECU выполняет важную роль в диагностике неисправностей. Он постоянно отслеживает состояние различных систем автомобиля и хранит информацию о возможных ошибках. При возникновении неисправности, VECU записывает соответствующий код ошибки, который можно считать с помощью диагностического оборудования. Это позволяет оперативно обнаружить и устранить поломку, минимизируя время простоя и улучшая обслуживание техники. Блок управления также может контролировать работу диагностических систем, таких как датчики температуры, давления и другие элементы, что помогает в выявлении неисправностей еще до их критического проявления.
