Клапан давления топлива на Volvo XC90 T6 играет ключевую роль в стабильной работе топливной системы, особенно в условиях турбонаддува. В данном двигателе с индексом B6294T, использующем топливную систему с возвратной магистралью, регулятор давления топлива (Fuel Pressure Regulator) установлен непосредственно на рампе форсунок.
Точное расположение: регулятор давления находится с торца топливной рампы со стороны аккумулятора, ближе к задней части двигателя. Доступ к нему возможен после снятия пластикового декоративного кожуха двигателя и отсоединения воздухозаборного патрубка. Визуально это металлический цилиндр с подключённым вакуумным шлангом и топливной линией.
Важно: в зависимости от модификации модельного года, клапан может быть интегрирован в топливную рампу или размещён отдельно на топливной магистрали. В версиях после 2005 года чаще используется встроенный регулятор давления, а его обслуживание требует замены всей рампы в случае неисправности.
Перед демонтажем обязательно сбросить давление в системе, сняв предохранитель топливного насоса и заведя двигатель до остановки. Работы проводить только при охлаждённом двигателе. Для доступа рекомендуется использовать короткие торцевые головки на 10 мм и удлинитель с карданом.
Где находится клапан давления топлива на двигателе Volvo XC90 T6

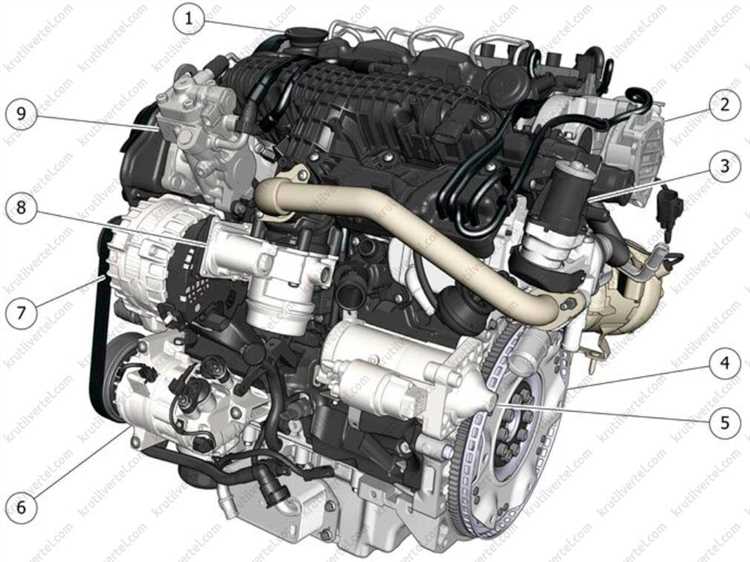

Клапан давления топлива на двигателе Volvo XC90 T6 (двигатель B6294T, рядная «шестёрка» с турбонаддувом) расположен на топливной рампе, закреплённой на впускной стороне двигателя, ближе к задней части моторного отсека. Он встроен непосредственно в рампу и соединён с обратной магистралью топлива, идущей к баку.
Для доступа к клапану необходимо снять пластиковую крышку двигателя, зафиксированную на резиновых опорах. После её снятия становится видна топливная рампа, подающая топливо к форсункам. Клапан представляет собой небольшой цилиндрический элемент с металлическим корпусом и подключённым вакуумным шлангом, если используется регулируемая по давлению система.
На некоторых версиях T6 клапан может быть интегрирован в регулятор давления, совмещённый с фильтром, расположенным у бака. Однако на большинстве моделей с мотором B6294T регулятор установлен на рампе. Для точной идентификации стоит использовать схему топливной системы по VIN-коду автомобиля.
Перед демонтажем необходимо сбросить давление в системе, используя клапан Шрадера, расположенный рядом на рампе. Работы следует выполнять на остывшем двигателе с соблюдением правил пожарной безопасности.
Как добраться до клапана давления топлива без демонтажа лишних узлов
Для доступа к клапану давления топлива на Volvo XC90 T6, не снимая лишних компонентов, начните с отсоединения минусовой клеммы аккумулятора. Это предотвратит короткие замыкания при работе с топливной системой.

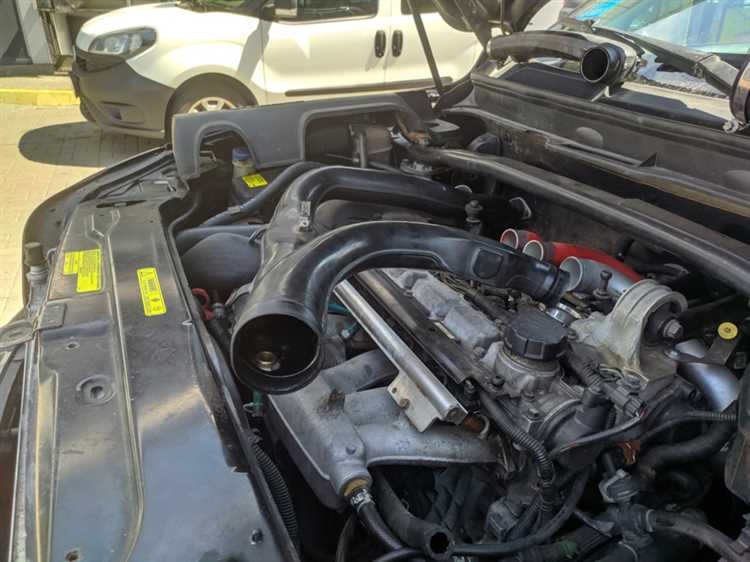

Откройте капот и найдите топливную рампу. На двигателе B6294T клапан давления топлива расположен на задней части рампы ближе к перегородке моторного отсека. До него можно добраться, не трогая впускной коллектор.
Снимите декоративную крышку двигателя, открутив четыре болта Torx. Затем уберите пластиковую шумоизоляцию вдоль моторного щита. Это освободит пространство для доступа рукой к клапану.
Используйте длинную трещотку с головкой на 17 мм, чтобы аккуратно открутить клапан. Не тяните через силу – корпус алюминиевый, резьба может повредиться. Если подводящий штуцер мешает, ослабьте его гаечным ключом на 14 мм, слегка сдвинув трубку в сторону, не отсоединяя полностью.
Перед демонтажем подложите ветошь под рампу – возможен выход остаточного давления топлива. Снимите клапан, удерживая рампу неподвижно. Установка нового элемента выполняется в обратной последовательности с обязательной проверкой на утечку.
Инструменты, необходимые для осмотра и замены клапана давления топлива
Работы с клапаном давления топлива на Volvo XC90 T6 требуют точного подхода и использования специализированных инструментов. Ниже приведён список оборудования, необходимого для проведения диагностики и замены компонента.
- Диагностический сканер OBD-II с функцией чтения топливных параметров – необходим для проверки давления топлива и считывания кодов неисправностей.
- Манометр для измерения давления в топливной рампе – обеспечивает контроль реального давления и позволяет сравнить его с номинальными значениями (около 3.5–4.0 бар для бензинового двигателя T6).
- Набор гаечных ключей и головок – предпочтительно с трещоткой и удлинителями. Особенно важны размеры 10 мм, 13 мм и 17 мм, соответствующие крепежу топливной рампы и самого клапана.
- Отвёртка с плоским и крестообразным жалом – используется для отсоединения пластиковых фиксаторов и разъёмов.
- Съёмник топливных быстросъёмных соединений – позволяет безопасно отключить трубки подачи топлива без повреждения пластиковых клипс.
- Очки и перчатки из маслостойкого материала – обязательны для защиты глаз и кожи при работе с топливной системой под давлением.
- Абсорбирующие салфетки и ёмкость для сбора топлива – исключают пролив бензина при демонтаже клапана и позволяют избежать возгорания.
- Набор прокладок и уплотнительных колец – замена старых уплотнителей обязательна для герметичного соединения при установке нового клапана.
Перед началом работ необходимо сбросить давление в топливной системе через клапан на рампе или путём отключения предохранителя топливного насоса и кратковременного запуска двигателя. Это исключает утечку при отсоединении магистралей.
Признаки неисправности клапана давления топлива на Volvo XC90 T6
Одним из первых симптомов является затруднённый запуск двигателя после длительной стоянки. При этом стартер крутит нормально, но мотор не запускается с первого раза, особенно при низких температурах. Это связано с тем, что неисправный клапан не удерживает остаточное давление в топливной рампе.
Нестабильная работа двигателя на холостом ходу – ещё один признак. Обороты могут «плавать», а двигатель периодически глохнуть без нагрузки. Это связано с несоответствием фактического давления топлива требуемому значению, особенно при переключении режимов работы.
Во время движения возможны кратковременные провалы тяги, особенно при резком нажатии на педаль акселератора. Это указывает на запаздывание подачи топлива, вызванное неисправностью клапана регулирования давления.
На панели приборов может загораться индикатор Check Engine. При считывании кодов неисправностей часто фиксируются ошибки, связанные с системой подачи топлива, например, P0089 (регулятор давления топлива – неправильная работа) или P0191 (диапазон/производительность датчика давления топлива).
Также наблюдается увеличение расхода топлива при неизменном стиле вождения. ЭБУ компенсирует пониженное давление за счёт увеличения времени открытия форсунок, что влечёт за собой перерасход.
Диагностика проводится с использованием сканера, способного считывать параметры в реальном времени. При исправном клапане давление в рампе при включении зажигания должно удерживаться на уровне 3.5–4.0 бар, без резкого падения после выключения. Быстрое падение давления – признак негерметичности клапана.
Рекомендуется не ограничиваться заменой клапана, а также проверять состояние топливного фильтра и обратного клапана в насосе, так как они могут вызывать схожие симптомы.
Как отличить клапан давления топлива от других элементов топливной системы

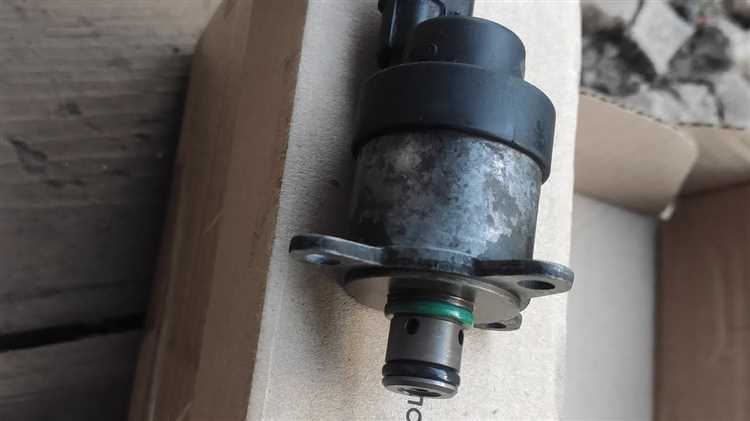

Визуально его легко спутать с датчиком давления топлива, но у клапана чаще всего есть двухконтактный или трёхконтактный разъём, и он управляется ЭБУ. В отличие от топливного фильтра, клапан не имеет крупных корпусов с металлическими креплениями под шланги, а от регулятора давления старого типа его отличает отсутствие вакуумного порта.
При осмотре топливной рейки обращайте внимание на наличие штатного посадочного места с резьбой или клипсой. Клапан обычно вкручен или вставлен в рампу, герметизируется кольцом. На корпусе может быть нанесена маркировка Bosch или другой OEM-производитель, что также помогает в идентификации.
Если сомневаетесь, временно отключите разъём: при этом мотор может перейти в аварийный режим или заглохнуть – это прямой индикатор, что вы имеете дело именно с управляющим клапаном давления топлива.
Меры предосторожности при работе с клапаном давления топлива
При обслуживании клапана давления топлива Volvo XC90 T6 необходимо соблюдать строгие меры предосторожности для предотвращения повреждений системы подачи топлива и обеспечения безопасности. Следуйте следующим рекомендациям:
Перед началом работы обязательно отключите аккумулятор автомобиля. Это исключит риск короткого замыкания или случайного включения топливной системы во время ремонта.
Работу с топливной системой следует проводить в хорошо проветриваемом помещении или на улице, чтобы избежать накопления паров топлива, которые могут привести к пожару или взрыву. Никакие источники открытого огня и искр рядом с автомобилем быть не должны.
Снимите давление в топливной системе перед демонтажем клапана. Для этого запустите двигатель и дайте ему поработать до полного сгорания топлива в системе. Затем аккуратно откройте топливный насос, чтобы сбросить остаточное давление. Это предотвратит выброс топлива при снятии компонента.
При снятии клапана используйте подходящий инструмент, чтобы избежать повреждений резьбы или корпуса клапана. Недопустимо использовать чрезмерное усилие, так как это может привести к трещинам и утечкам.
Работая с клапаном давления, всегда применяйте защитные перчатки и очки. Топливо, попавшее на кожу или в глаза, может вызвать раздражение или ожоги.
После установки нового клапана обязательно проверьте герметичность соединений с помощью диагностического оборудования или теста на утечку. Некачественная установка может привести к утечкам топлива, что в свою очередь увеличивает риск возгорания.
После завершения работы обязательно проведите проверку давления топлива на холостых оборотах двигателя. Это подтвердит правильность установки клапана и его корректную работу.
Храните все запчасти и инструменты в безопасном месте, подальше от источников тепла или огня, чтобы исключить риск возгорания от случайных искр.
Вопрос-ответ:
Что такое клапан давления топлива в Volvo XC90 T6 и зачем он нужен?
Клапан давления топлива — это компонент системы подачи топлива, который регулирует давление топлива в топливной системе автомобиля. Он служит для поддержания оптимального давления, необходимого для корректной работы двигателя. Неправильная работа клапана может привести к проблемам с подачей топлива, что скажется на мощности и расходе топлива.
Где находится клапан давления топлива в Volvo XC90 T6?
Клапан давления топлива в Volvo XC90 T6 обычно располагается в топливной рампе, рядом с форсунками. Этот клапан контролирует давление в системе подачи топлива, поддерживая его на нужном уровне для нормальной работы двигателя.
Как понять, что клапан давления топлива на Volvo XC90 T6 неисправен?
Признаки неисправности клапана давления топлива включают нестабильную работу двигателя, сложности с запуском, повышенный расход топлива и сниженные обороты двигателя. В некоторых случаях могут появляться ошибки на приборной панели, связанные с системой подачи топлива. Если у вас возникли такие симптомы, рекомендуется провести диагностику системы.
Можно ли самостоятельно заменить клапан давления топлива на Volvo XC90 T6?
Заменить клапан давления топлива можно самостоятельно, если у вас есть опыт работы с автомобилями и базовые навыки механики. Однако важно следить за безопасностью, так как работа с топливной системой требует осторожности. Если вы не уверены в своих силах, лучше обратиться в сервисный центр.
Что происходит, если клапан давления топлива на Volvo XC90 T6 не работает должным образом?
Если клапан давления топлива выходит из строя, это может вызвать нестабильную подачу топлива в двигатель. В результате двигатель может работать с перебоями, ускоряется износ других компонентов системы подачи топлива, что приводит к ухудшению экономичности, повышению расхода топлива и снижению мощности. В некоторых случаях это может привести и к повреждениям двигателя.
