Корректор фар на Lexus NX200 размещён в салоне автомобиля, слева от рулевой колонки, на нижней части панели приборов. Он представляет собой поворотный регулятор с обозначением уровней наклона света фар, обычно от 0 до 5, в зависимости от загрузки автомобиля. Конструкция позволяет водителю вручную компенсировать изменение угла наклона кузова и тем самым корректировать направление светового пучка.
Для доступа к корректору не требуется демонтаж облицовки или панели. Регулятор располагается в прямой доступности и отличается интуитивно понятной пиктограммой в виде фары со стрелками. В большинстве случаев установка значения «0» подходит для движения с минимальной нагрузкой, тогда как более высокие значения выбираются при полной загрузке задней части автомобиля.
При использовании штатного ксенона или светодиодных фар, как в комплектациях Executive и Premium, управление корректировкой осуществляется автоматически, через датчики положения кузова. В этом случае механический регулятор отсутствует. Проверить тип регулировки можно через меню мультимедийной системы либо по наличию поворотного переключателя на панели приборов.
Рекомендовано регулярно проверять работу корректора фар, особенно после установки новых ламп или замены подвески. Некорректное направление светового пучка снижает видимость и может стать причиной штрафа по статье 12.5 КоАП РФ.
Где находится ручной корректор фар в салоне Lexus NX200
Ручной корректор фар в Lexus NX200 размещён слева от рулевого колеса, на нижней панели приборной доски, рядом с кнопками управления системами безопасности и открытием лючка бензобака. Переключатель представляет собой вращающуюся шайбу с делениями, позволяющую точно регулировать угол наклона фар в зависимости от загрузки автомобиля.
Для доступа к регулятору не требуется демонтаж элементов обшивки – достаточно просто наклониться вперёд, чтобы увидеть и использовать его. Корректор маркирован соответствующим пиктограммным обозначением, часто в виде фар с направленной вниз стрелкой. Рекомендуется проводить настройку при включённом ближнем свете и на ровной поверхности, чтобы избежать ослепления встречного транспорта.
Если регулятор отсутствует в указанной зоне, возможно, у вашего NX200 установлена автоматическая система коррекции фар, недоступная для ручной настройки. В этом случае управляющие элементы отсутствуют, а регулировка выполняется электронным блоком на основе данных с датчиков положения кузова.
Расположение автоматического корректора фар в системе автомобиля
Автоматический корректор фар в Lexus NX200 входит в состав системы адаптивного освещения и размещается на подвеске и в блоке управления освещением. Датчики положения кузова, установленные на задней многорычажной подвеске, отслеживают вертикальное перемещение автомобиля относительно дороги. Обычно основной датчик расположен рядом с рычагом задней оси с левой стороны.
Сигналы от датчиков поступают в электронный блок управления фар (Headlamp ECU), который находится в моторном отсеке или под панелью приборов, в зависимости от конфигурации. Блок анализирует изменение положения кузова и передаёт команды на электромоторы внутри фар, регулируя направление светового пучка.
Важно проверять состояние проводки и герметичность разъёмов датчиков, особенно после зимней эксплуатации или работ по подвеске. Нарушения в работе одного из компонентов системы, включая датчик наклона или блок ECU, могут вызвать появление ошибки на панели приборов и отключение автоматической регулировки света.
При диагностике рекомендуется использовать оригинальный сканер Techstream, способный считать коды неисправностей и отобразить текущие параметры датчиков. При замене подвески или фар требуется повторная калибровка корректора через диагностическое оборудование.
Как получить доступ к блоку корректора фар через капот
Для Lexus NX200 блок корректора фар расположен в моторном отсеке, с правой стороны рядом с фарой. Доступ к нему осуществляется без демонтажа фар, но требует точных действий.
- Откройте капот и зафиксируйте его штатным упором.
- Найдите правую фару – блок корректора расположен сзади неё, ближе к крылу.
- Снимите пластиковую крышку, защищающую проводку, аккуратно поддев её пластиковым съемником или плоской отверткой.
- Отключите разъём питания с фиксатором: нажмите на фиксатор и вытяните разъём на себя.
- Осмотрите крепление блока – обычно он фиксируется на двух винтах под головку на 10 мм.
- Снимите винты и аккуратно извлеките блок из посадочного места, избегая рывков – он соединён с жгутом проводки.
Перед выполнением работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Все действия выполняйте при остывшем двигателе.
Подключение и разводка проводов корректора фар Lexus NX200
Для корректной работы электрокорректора фар Lexus NX200 необходимо обеспечить точное подключение согласно заводской электросхеме. Корректор подключается к жгуту, идущему от блока управления освещением, расположенному за приборной панелью с левой стороны. В штатной комплектации предусмотрены разъёмы типа 6P, включающие линии питания, сигнальные цепи и массу.

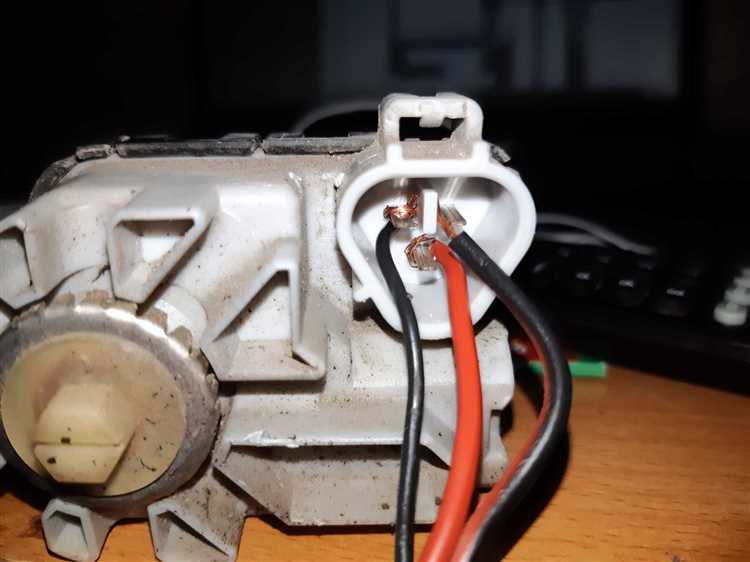

Питание (плюс) подается по проводу красного цвета с черной полосой от предохранителя ECU-IG №2, номиналом 10 А. Масса подключается к ближайшей точке заземления кузова – обычно это шпилька на лонжероне под рулевой колонкой. Сигнальные провода – белый с зелёной полосой и жёлтый с синим – ведут к шаговому электромотору в корпусе фары. Их нельзя путать местами – это приведёт к нарушению направления движения привода.
Для прокладки кабеля желательно использовать гофру диаметром 8 мм и закреплять проводку пластиковыми стяжками на штатных направляющих. Перегибы и натяжение не допускаются. Особое внимание – герметичности при прохождении через моторный щит: используется заводская уплотнительная резинка или герметик на основе силикона.
После подключения выполняется проверка: при включенном зажигании вращение регулятора на панели должно вызывать движение электропривода вверх-вниз. При отсутствии реакции – проверяются напряжение на входе, целостность массы и сигнальные цепи от блока управления до разъёма фары.
Местоположение датчиков уровня кузова, влияющих на коррекцию фар
На Lexus NX200 для автоматической коррекции угла наклона фар используются датчики уровня кузова, установленные на подвеске. Эти датчики регистрируют изменения положения кузова относительно дорожного полотна и передают сигналы в блок управления фар.
Передний датчик расположен на левой стороне передней подвески, рядом с нижним рычагом. Крепление осуществляется к кузову и рычагу через подвижную тягу. Он отслеживает вертикальные перемещения передней оси, обеспечивая корректную настройку фар при ускорении или загрузке багажника.
Задний датчик установлен на левой стороне задней подвески, вблизи продольного рычага. Его задача – фиксировать уровень задней части автомобиля при изменении нагрузки на заднюю ось. Нарушение работы заднего датчика чаще всего приводит к заметному смещению светового пучка вниз.
Рекомендация: при диагностике некорректной работы фар важно проверять не только электрическую цепь, но и механическое состояние тяг датчиков. Повреждения креплений или загрязнение шарниров часто становятся причиной искажённых показаний уровня кузова.

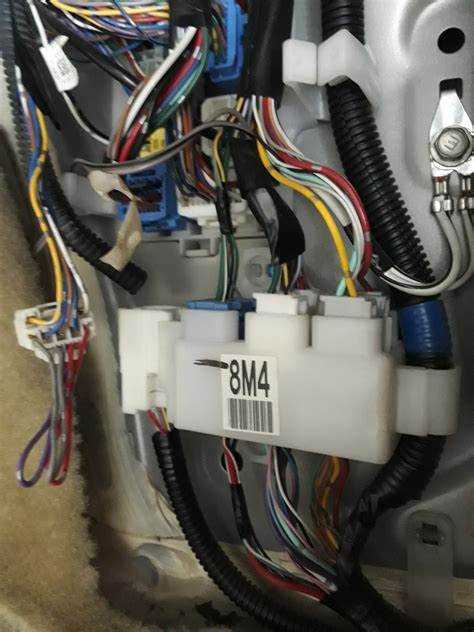

Как найти модуль управления светом, связанный с корректором фар
Модуль управления светом на Lexus NX200 отвечает за корректировку угла наклона фар в зависимости от нагрузки на подвеску и положения кузова. Его расположение зависит от года выпуска и комплектации автомобиля, но чаще всего он установлен в задней части салона или вблизи задней подвески.
- Откройте багажник и снимите напольное покрытие – модуль может находиться под ним, ближе к левому заднему крылу.
- Проверьте область за обшивкой левого крыла в багажнике – блок крепится на кронштейне рядом с блоком предохранителей и усилителем антенны.
- Если модуль не обнаружен в багажнике, осмотрите нижнюю часть автомобиля в районе задней подвески. Он может быть закреплён рядом с датчиком положения кузова, соединённым тягой с рычагом подвески.
- Для точной идентификации модуля ориентируйтесь по маркировке. Искомый блок обычно обозначен как Headlamp Leveling ECU или AFS ECU и подключён к датчику уровня и блоку фар.
Перед демонтажем отключите минусовую клемму аккумулятора. При необходимости используйте сканер OBD-II с поддержкой Lexus Techstream для проверки активности модуля и диагностики цепей.
Схема расположения предохранителя корректора фар в блоке предохранителей
На Lexus NX200 предохранитель, отвечающий за работу корректора фар, расположен в салонном блоке предохранителей, находящемся под приборной панелью со стороны водителя. Для доступа необходимо снять защитную крышку, потянув её на себя.
Предохранитель обозначен как «HEAD LAMP LEVELING» или «HLR» в зависимости от модификации автомобиля и года выпуска. Номинал – 10 А. Его местоположение – третья ячейка сверху в правом вертикальном ряду. Рядом располагаются предохранители систем освещения и управления приборной панелью.
При проверке важно использовать тестер или мультиметр. В случае выхода предохранителя из строя, необходимо заменить его аналогом с тем же номиналом. Использование неподходящего по току предохранителя может привести к отказу системы или повреждению электронного блока управления фар.
Дополнительно рекомендуется проверить состояние контактных групп и отсутствие окисления в разъёмах. При повторяющемся сгорании предохранителя требуется диагностика системы корректора фар – возможен обрыв проводки или неисправность сервопривода.
Вопрос-ответ:
Где находится регулятор корректора фар на Lexus NX200 с заводским ксеноном?
На Lexus NX200 с заводским ксеноном корректор фар, как правило, автоматический. Это значит, что водителю не нужно вручную регулировать угол наклона фар — датчики следят за положением кузова и корректируют световой пучок. Если же вы ищете модуль управления системой, он установлен под капотом, ближе к передним амортизаторам — там находятся датчики положения кузова. В салоне вы не найдете ручного переключателя.
Есть ли ручной корректор фар у Lexus NX200 с галогеновыми фарами?
Да, у версии Lexus NX200 с галогеновыми фарами предусмотрен ручной корректор. Он размещён в салоне автомобиля, слева от рулевого колеса, на панели рядом с кнопками управления зеркалами и подсветкой приборов. Регулировка осуществляется с помощью небольшого колёсика с цифрами, указывающими уровень наклона светового пучка.
Можно ли установить ручной корректор фар, если его нет в комплектации?
Технически это возможно, но потребуется вмешательство в электропроводку и замена блока управления фарами. Также нужно будет установить соответствующий переключатель в салоне. Учитывая особенности электроники Lexus, рекомендуется выполнять такую доработку только в специализированных сервисах. При некорректной установке возможны ошибки в системе освещения.
Какие признаки указывают на неисправность автоматического корректора фар?
Если при старте двигателя фары не проходят самодиагностику (не двигаются вверх-вниз), это может указывать на сбой в системе автоматической коррекции. Также стоит обратить внимание, если свет направлен слишком высоко или низко и не меняется при изменении нагрузки на заднюю ось. В некоторых случаях на панели может появиться соответствующее сообщение об ошибке системы освещения.
Нужно ли проходить адаптацию после замены датчика положения кузова?
Да, после замены датчика положения кузова система автоматического корректора требует калибровки. Это делается с помощью диагностического оборудования, подключённого к блоку управления. Без этой процедуры фары могут светить неправильно, что скажется на безопасности движения. Процедура занимает немного времени и проводится в дилерских или специализированных сервисах.
