Какое давление в топливной рампе ваз 2114

Стабильная работа двигателя ВАЗ 2114 зависит от точных параметров топливной системы, в частности – давления в топливной рампе. Этот показатель напрямую влияет на производительность форсунок и качество смесеобразования. Для моторов с распределённым впрыском топлива нормальное давление в рампе должно составлять 3,0 ±0,1 бар при отключённом регуляторе давления и 2,5–2,7 бар при подключённом.

При отклонении давления от нормы возникают перебои в запуске, нестабильная работа на холостом ходу, увеличенный расход топлива. Проверка давления выполняется с помощью манометра, подключаемого к штуцеру рампы. Измерения производятся при включённом зажигании и работающем насосе, затем – с заведённым двигателем. Важно также оценить, как изменяется давление при отключении регулятора и глушении двигателя – падение более чем на 0,5 бар за 10 минут может свидетельствовать о неисправности обратного клапана или форсунок.

Пренебрежение проверкой давления в топливной рампе часто приводит к замене исправных элементов топливной системы. Для точной диагностики необходимо учитывать показания давления на всех этапах – пуска, прогрева, нагрузки и остановки двигателя. Это позволяет выявить скрытые неисправности, неочевидные при поверхностной проверке.

Давление в топливной рампе ВАЗ 2114: нормы и проверка

Для стабильной работы двигателя ВАЗ 2114 давление в топливной рампе должно соответствовать установленным параметрам. Отклонения указывают на неисправности топливной системы, снижают мощность, увеличивают расход топлива или вызывают перебои в запуске.

• Номинальное давление топлива – 3,0 бар (300 кПа) при включенном зажигании и остановленном двигателе.
• Допустимое отклонение – не более ±0,2 бар.
• После выключения зажигания давление должно сохраняться не менее 10 минут без падения ниже 2,0 бар.

Для проверки давления используется механический или цифровой манометр, подключаемый к сервисному штуцеру рампы:

1. Сбросить давление в системе, нажав на золотник штуцера при заглушенном двигателе и отключенном аккумуляторе.
2. Установить манометр, обеспечив герметичность соединения.
3. Включить зажигание – давление должно моментально подняться до нормы.
4. Запустить двигатель на холостом ходу – давление не должно измениться более чем на 0,1 бар.
5. Отсоединить вакуумный шланг с регулятора давления – показатель на манометре должен вырасти на 0,3–0,4 бар.
6. Заглушить двигатель и наблюдать за падением давления – если оно резко падает, вероятны утечки в форсунках, регуляторе или обратном клапане бензонасоса.

При низком давлении проверьте фильтр, сетку бензонасоса, регулятор давления и состояние топливных магистралей. При завышенных показателях возможна неисправность регулятора или закупорка обратной магистрали.

Заводские нормы давления топлива в рампе ВАЗ 2114

Для корректной работы инжекторного двигателя ВАЗ 2114 давление топлива в рампе должно строго соответствовать заводским параметрам. В норме при включённом зажигании, но неработающем двигателе, давление составляет 3,0–3,2 бар. При заведённом моторе и отключённом регуляторе давления оно достигает 3,7 бар. С подключённым регулятором в режиме холостого хода – около 2,5 бар.

После остановки двигателя падение давления в рампе не должно быть мгновенным: через 5 минут значение не должно опускаться ниже 2,0 бар. Это указывает на герметичность системы и исправность обратного клапана топливного насоса.

Любое отклонение от указанных значений свидетельствует о возможных неисправностях: засоре топливного фильтра, неисправности регулятора давления, утечке через форсунки или обратный клапан. Для точной диагностики используется манометр, подключаемый к штуцеру рампы. Измерения следует проводить при разогретом двигателе и стабильном напряжении бортовой сети не ниже 13 В.

Какое давление должно быть при включенном и выключенном зажигании

На автомобиле ВАЗ 2114 давление топлива в рампе напрямую влияет на стабильность работы двигателя. Его измерение выполняется с помощью манометра, подключаемого к штуцеру на топливной рампе.

• При включенном зажигании (двигатель не запущен) насос создает давление в рампе, которое должно достигать 3,0–3,2 бара. Это значение сохраняется несколько секунд, пока работает бензонасос, затем постепенно снижается.
• После выключения зажигания остаточное давление должно сохраняться на уровне не ниже 2,0 бар в течение 5–10 минут. Быстрое падение давления указывает на неисправности обратного клапана бензонасоса, регулятора давления или утечки в форсунках.

При работающем двигателе давление стабилизируется в диапазоне 2,8–3,2 бара. Значительное отклонение вниз вызывает обеднение смеси и провалы при разгоне, превышение нормы приводит к перерасходу топлива и нестабильной работе на холостом ходу.

1. Проверку проводить только на холодном двигателе и при исправной электрической системе.
2. Для точности измерений отключить вакуумный шланг от регулятора давления.
3. После проверки обязательно сбросить давление через штуцер, чтобы избежать утечки топлива при демонтаже оборудования.

Признаки отклонения давления от нормы

Нормальное давление в топливной рампе ВАЗ 2114 составляет 3,0–3,2 бар при включенном зажигании и около 2,5–3,0 бар на холостом ходу. Отклонение от этих значений напрямую влияет на работу двигателя.

Недостаточное давление проявляется следующими признаками:

• Провалы при разгоне – топливная смесь обедняется, и двигатель теряет мощность при нажатии на педаль газа.
• Трудности при запуске – особенно после длительного простоя. Насос не создает необходимое давление, двигатель не получает нужного объема топлива.
• Неустойчивая работа на холостом ходу – обороты «плавают», возможны кратковременные остановки двигателя.
• Увеличенный расход топлива – контроллер компенсирует нехватку давления увеличением длительности впрыска.

Избыточное давление также негативно влияет на поведение автомобиля:

• Черный выхлоп – признак переобогащения смеси из-за излишнего впрыска топлива.
• Двигатель троит – особенно на холодную. Избыточное давление вызывает неравномерное сгорание смеси.
• Повышенный уровень СО и СН при диагностике – свидетельствует о нарушении состава смеси.

Нарушение давления может быть вызвано неисправностью регулятора, засорением обратной магистрали или дефектом топливного фильтра. Проверку давления выполняют с помощью манометра, подключенного к штуцеру рампы при работающем двигателе. Для достоверности измерений следует провести тест как на холостом ходу, так и при нагрузке.

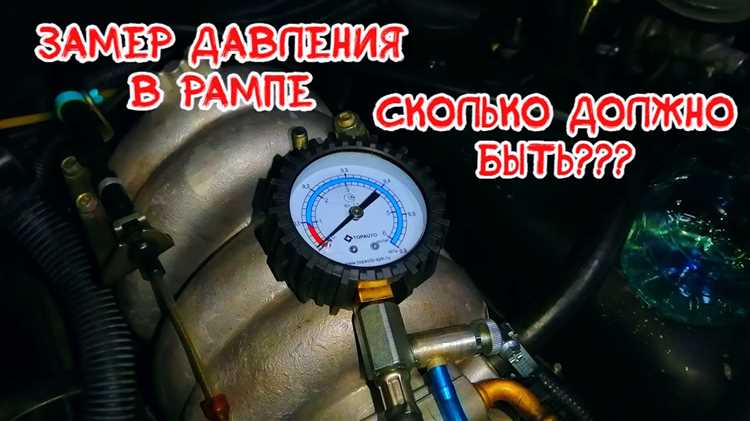

Как проверить давление в топливной рампе с помощью манометра

Для проверки давления в топливной рампе ВАЗ 2114 потребуется манометр с диапазоном от 0 до 7 бар и адаптер для подключения к диагностическому штуцеру. При этом нужно работать в условиях безопасности: отключить аккумулятор и обеспечить отсутствие огня поблизости.

Первым шагом снимается защитная крышка двигателя, если она установлена. После этого откручивается колпачок на диагностическом штуцере топливной рампы, где будет подключён манометр. Для подключения манометра используется специальный адаптер с подходящей резьбой, чтобы исключить утечку топлива.

После подключения манометра включается зажигание без запуска двигателя, чтобы активировать бензонасос. Давление в топливной системе должно стабилизироваться в пределах 3,0-3,2 бар. Если показатель меньше 2,8 бар, это сигнализирует о возможной неисправности фильтра, насоса или регулятора давления.

После этого двигатель запускается. В норме давление в рабочем режиме должно поддерживаться в пределах 3,0-3,2 бар. При повышении оборотов (около 3000-3500 об/мин) давление не должно падать ниже 2,8 бар. Если падение давления наблюдается, возможны проблемы с насосом или регулятором давления.

После завершения теста манометр отключается, а штуцер закрывается колпачком. Если давление быстро падает после выключения зажигания, следует проверить форсунки и обратный клапан насоса на герметичность.

Пошаговая инструкция по подключению манометра к рампе

1. Отключите аккумулятор автомобиля. Это обеспечит безопасность при работе с электрическими системами и топливной системой.

2. Найдите топливную рампу. На ВАЗ 2114 она расположена на двигателе, обычно в районе впускного коллектора. Убедитесь, что у вас есть доступ к ней.

3. Определите место для подключения манометра. На рампе должен быть специальный порт для манометра, обычно это резьбовое соединение на обратной топливной линии или специальный штуцер.

4. Убедитесь, что манометр и переходник подходят по резьбе. Используйте подходящий адаптер, если необходимо, чтобы обеспечить герметичное соединение.

5. Подключите манометр к штуцеру рампы. Поверните манометр по часовой стрелке, при этом следите за тем, чтобы не перекрутить резьбу и не повредить соединение.

6. Прочно зафиксируйте манометр, проверив, чтобы он не мог случайно отсоединиться или сдвигаться во время работы.

7. Подключите аккумулятор и включите зажигание. Это позволит подать топливо в систему и проверить давление в топливной рампе.

8. Оцените показания манометра. Норма давления для ВАЗ 2114 составляет 3,0–3,5 бар. Если показатель выходит за пределы нормы, необходимо провести диагностику и устранение неисправности.

9. После завершения проверки аккуратно отсоедините манометр, избегая проливания топлива. Закройте штуцер топливной рампы заглушкой или стандартной гайкой, чтобы предотвратить утечку топлива.

Почему падает давление в рампе при работающем двигателе

Другой возможной причиной является засорение топливных форсунок. Когда форсунки загрязняются или выходят из строя, топливо не поступает в нужном количестве, что нарушает давление в системе. Особенно часто это происходит при использовании некачественного топлива или при длительных интервалах между заменами топливных фильтров.

Неисправности регулятора давления топлива также могут стать причиной падения давления. Регулятор отвечает за поддержание стабильного давления в топливной системе, и если он выходит из строя, давление в рампе может существенно снизиться. Это особенно заметно на холостых оборотах или при ускорении, когда требования к подаче топлива возрастают.

Проблемы с проводкой и датчиками топливной системы также могут вызвать нестабильное давление в рампе. Плохие контакты или неисправные датчики могут передавать неверные данные в ЭБУ, что нарушает работу топливной системы. Например, датчик давления топлива может сообщать о нормальном давлении, несмотря на его снижение, из-за чего ЭБУ не предпринимает никаких действий для устранения проблемы.

Наконец, утечки топлива в системе могут привести к падению давления. Даже малые повреждения в топливопроводах или соединениях могут вызывать потерю давления. Чтобы исключить эту проблему, необходимо тщательно проверять все соединения и трубопроводы на наличие трещин или повреждений.

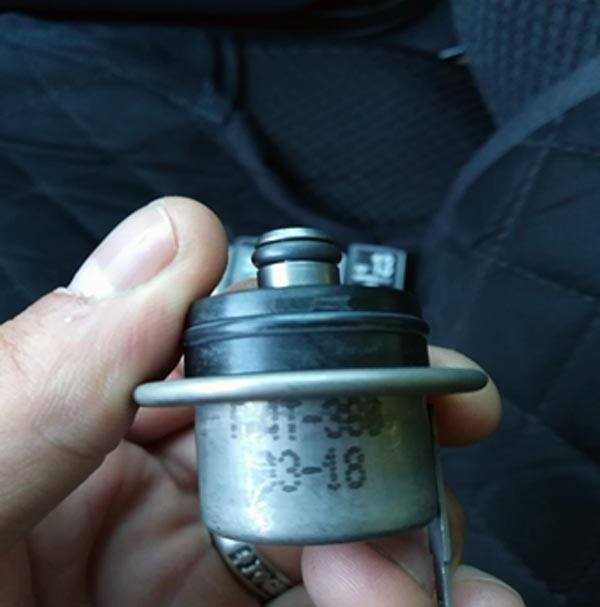

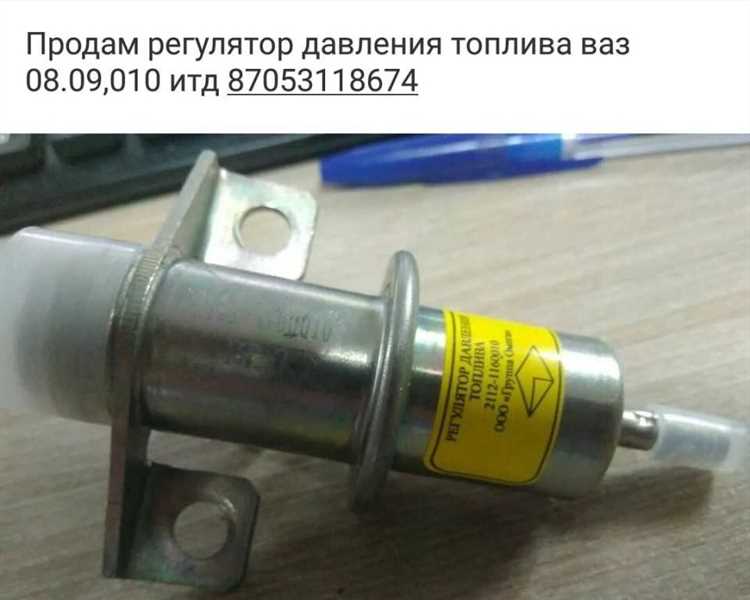

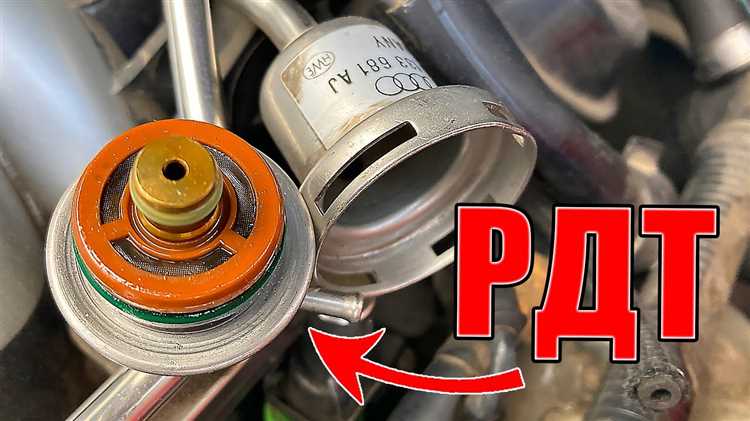

Роль регулятора давления и его проверка на исправность

Регулятор давления топлива в системе ВАЗ 2114 контролирует стабильный уровень давления в топливной рампе, что критически важно для нормальной работы двигателя. Он обеспечивает оптимальный расход топлива для поддержания правильного соотношения воздух-топливо в камере сгорания, предотвращая как недостаток, так и избыток топлива. Это особенно важно для стабильной работы инжектора и эффективного сгорания в цилиндре.

Регулятор давления устанавливается на топливной рампе и подключается к обратной топливной магистрали. Его основной задачей является поддержание давления в пределах 3,5-4,0 атм в зависимости от режима работы двигателя. Если давление выходит за пределы нормы, это может привести к повышенному расходу топлива, плохому запуску двигателя или нестабильной его работе на холостом ходу.

Проверка исправности регулятора давления заключается в нескольких этапах. Первый шаг – измерение давления с помощью манометра в точке подключения к топливной рампе. При выключенном двигателе давление должно быть на уровне около 3,5 атм. После запуска оно должно оставаться стабильным при увеличении оборотов. Если манометр показывает колебания давления или его отсутствие, это может свидетельствовать о неисправности регулятора.

Второй способ проверки – осмотр вентиляционного клапана регулятора. Неправильная работа клапана может приводить к утечке топлива или снижению давления. Важно проверять, нет ли в регуляторе коррозии или загрязнений, которые могут нарушить его работу.

Наконец, для более детальной проверки необходимо снять регулятор с рампы и произвести его визуальный осмотр. Наличие повреждений или износа на уплотнительных кольцах и внутренней мембране регулятора также может служить причиной неисправности.

Вопрос-ответ:

Какое давление должно быть в топливной рампе ВАЗ 2114?

Нормальное давление в топливной рампе ВАЗ 2114 должно составлять от 2,5 до 3,0 бар. Это значение является оптимальным для нормальной работы системы подачи топлива и эффективного сгорания в двигателе. Если давление слишком низкое или высокое, это может привести к проблемам с запуском двигателя или его нестабильной работе.

Как проверить давление в топливной рампе ВАЗ 2114?

Для проверки давления в топливной рампе на ВАЗ 2114 необходимо использовать манометр для измерения давления в системе подачи топлива. Сначала отключите зажигание и убедитесь, что двигатель остыл. Затем откройте крышку моторного отсека и подключите манометр к специальному штуцеру на топливной рампе. После этого включите зажигание, но не запускайте двигатель. Давление должно соответствовать установленным нормам – обычно оно составляет от 3 до 4 атм. Если давление выходит за пределы нормы, это может свидетельствовать о проблемах с топливным насосом, регулятором давления или фильтром. Также важно проверить герметичность системы, чтобы исключить утечки топлива.

Какие нормы давления в топливной рампе ВАЗ 2114 считаются правильными?

Норма давления в топливной рампе ВАЗ 2114 составляет от 3 до 4 атм. Эти значения могут незначительно варьироваться в зависимости от состояния двигателя и компонентов системы подачи топлива. Если давление в рампе слишком низкое, это может указывать на засорение топливного фильтра или неисправность топливного насоса. Высокое давление, в свою очередь, может быть вызвано неисправностью регулятора давления. Норма давления важна для нормальной работы двигателя, так как слишком высокое или низкое давление может привести к неправильному топливоподаче и, как следствие, к плохой работе двигателя, повышенному расходу топлива и повышенному износу компонентов.
