Куда в ваз 2115 идут провода бензонасоса

Проводка бензонасоса в ВАЗ 2115 играет ключевую роль в обеспечении нормальной работы топливной системы. Технически, бензонасос питается через несколько проводов, которые соединяют его с системой управления автомобиля. Знание их расположения и принципа работы поможет в случае необходимости заменить или отремонтировать проводку, предотвратив поломки.

Где находятся провода бензонасоса? Проводка бензонасоса ВАЗ 2115 начинается от топливного насоса в баке. Для доступа к проводам нужно снять заднюю сидушку, открутив фиксирующие элементы. Под сиденьем располагается люк, через который можно добраться до места подключения бензонасоса. Здесь находятся провода, которые соединяют насос с кузовной проводкой, обеспечивая подачу питания.

После того как люк открыт, можно обнаружить два основных провода: один предназначен для подачи питания, второй – для подключения датчика уровня топлива. Эти провода имеют разные цвета: питание обычно имеет красный цвет, а провод, идущий от датчика, часто синий или черный. Провода защищены специальной изоляцией, что предотвращает повреждения, но со временем изоляция может износиться.

Рекомендации по обслуживанию проводки: при работе с проводкой бензонасоса необходимо соблюдать осторожность. Для предотвращения коротких замыканий и других неисправностей рекомендуется регулярно проверять состояние проводов, особенно в местах их соединений. Если проводка повреждена, лучше заменить поврежденные участки, а не пытаться их восстанавливать временными способами, что обеспечит безопасность и долговечность работы системы.

Проводка бензонасоса в ВАЗ 2115: где находятся провода

Проводка бензонасоса в ВАЗ 2115 играет ключевую роль в обеспечении стабильной работы топливной системы. Провода, отвечающие за подачу питания в насос, расположены в нескольких местах автомобиля, что требует внимательности при их поиске и обслуживании.

Основные элементы, где можно найти провода бензонасоса:

• Топливный бак: провода, идущие от бензонасоса, подключаются к разъему на баке. Для доступа к проводке необходимо снять заднюю обшивку багажника или открыть крышку люка, расположенного над баком.
• Салон автомобиля: в зависимости от модели, проводка может проходить через днище автомобиля, соединяя разъемы в багажнике с блоком управления топливной системой. Прокладка проводов происходит в специальной защитной оболочке, чтобы избежать механических повреждений.
• Клеммная колодка под капотом: проводка от бензонасоса соединяется с электросистемой автомобиля через клеммную колодку. Она расположена рядом с основным блоком предохранителей, что облегчает доступ к проводам для проверки или замены.

При поиске проводки бензонасоса важно соблюдать следующие рекомендации:

1. Использовать мультиметр для проверки напряжения на проводах. Напряжение должно соответствовать номиналу (обычно 12 В).
2. При осмотре проводов на наличие повреждений обращать внимание на участки, которые находятся в местах возможных механических воздействий (например, в местах крепления проводки к кузову).
3. Не забывать про защитные оболочки проводов, они должны быть целыми, чтобы избежать короткого замыкания и других неисправностей.

Если провода бензонасоса повреждены или имеют признаки износа, рекомендуется заменить их как можно скорее, чтобы избежать перебоев в работе топливной системы и обеспечения безопасности автомобиля.

Как найти место расположения проводки бензонасоса в ВАЗ 2115

Для поиска проводки бензонасоса в ВАЗ 2115 необходимо понимать несколько ключевых аспектов расположения проводов и разъемов. Проводка бензонасоса проходит от топливного насоса через жгут проводов, подключаемых к блоку управления и клеммам питания на автомобиле.

Первым шагом является доступ к месту установки бензонасоса, который расположен в топливном баке. Чтобы добраться до проводки, откройте задний сиденье автомобиля, где находится люк для доступа к баку. Повернув люк, вы увидите топливный насос и разъем проводки.

Проводка бензонасоса обычно состоит из нескольких проводов. Главный провод – это провод питания, который подает напряжение от аккумулятора на насос. Второй провод – это сигнал, который передает информацию о работе насоса на электронный блок управления (ЭБУ). Для обнаружения этих проводов нужно найти разъем, который соединяет топливный насос с электросистемой автомобиля.

Важно знать, что в некоторых случаях проводка может повреждаться из-за перегиба или коррозии разъемов. Поэтому осмотрите провода на наличие износа, при необходимости произведите их замену или зачистку.

После того как вы найдете разъем проводки бензонасоса, проверьте его на наличие соединений и стабильность контактов. Используйте мультиметр, чтобы удостовериться в наличии напряжения на проводах при включении зажигания. Если напряжение отсутствует, стоит проверить проводку на предмет обрывов или короткого замыкания.

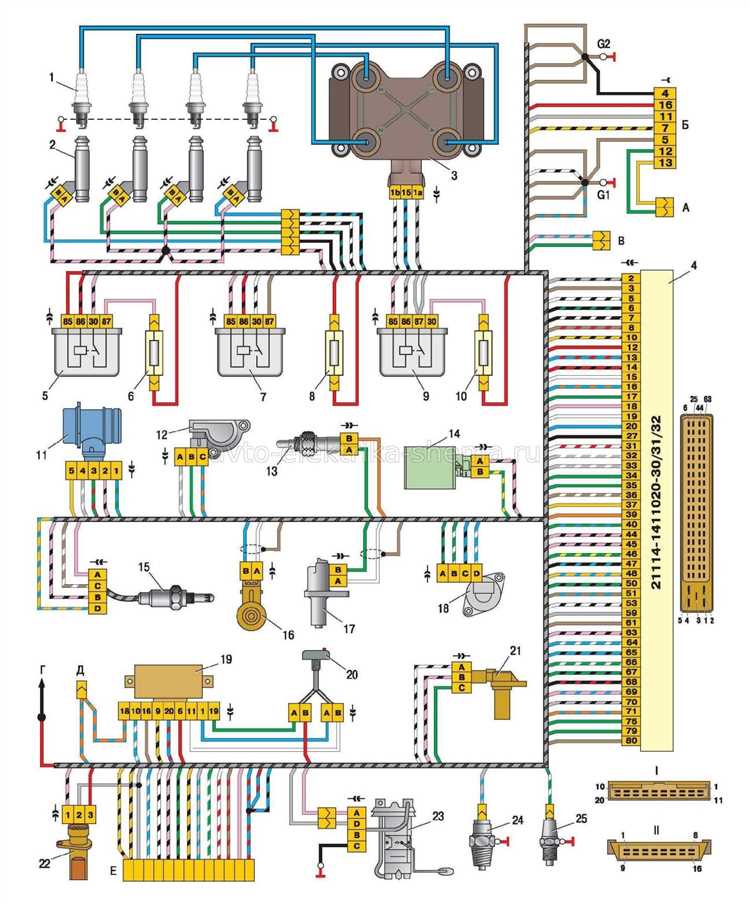

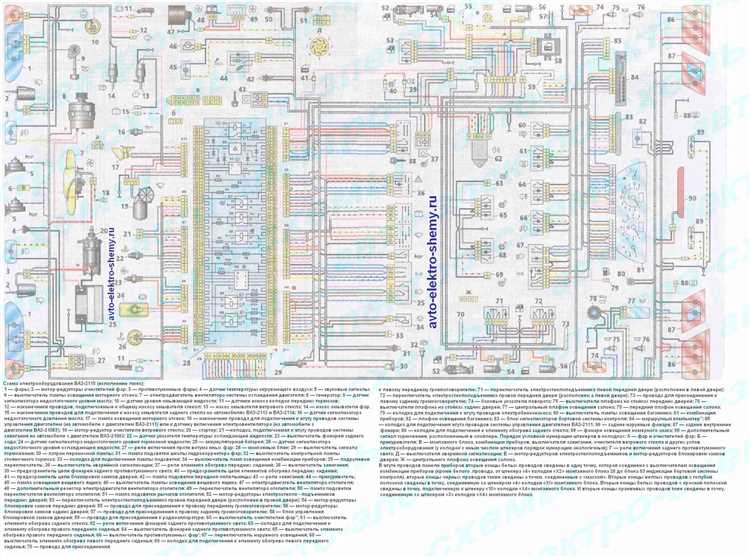

Общие схемы подключения проводов бензонасоса

При подключении проводов бензонасоса ВАЗ 2115 важно учитывать схему, которая зависит от модели автомобиля и типа бензонасоса. Подключение проводится через несколько ключевых узлов, включая топливный насос, реле и предохранитель.

Сначала необходимо найти основное питание для бензонасоса, которое подается через реле. Провода, идущие от реле, подключаются к плюсовому контакту насоса. Минусовой провод соединяется с кузовом автомобиля, так как он служит заземлением.

• Провод заземления подключается к кузову или специальному заземляющему контакту.
• Реле бензонасоса должно быть правильно установлено и подключено к цепи управления.

При подключении важно учесть, что некоторые модели ВАЗ 2115 могут требовать дополнительные провода для сигналов управления от блока управления топливом или датчиков. Проверка работы проводки должна осуществляться с помощью тестера, чтобы убедиться в отсутствии короткого замыкания и нормальном уровне напряжения.

Важно правильно установить предохранитель для защиты проводки от перегрузок. Рекомендуем использовать предохранители с номиналом, соответствующим мощности бензонасоса.

Ошибки при подключении могут привести к повреждению насоса или системы управления, поэтому рекомендуется придерживаться схемы, указанной в руководстве пользователя автомобиля.

Проверка целостности проводки бензонасоса

Для обеспечения правильной работы бензонасоса ВАЗ 2115 важно регулярно проверять состояние проводки, так как повреждения могут привести к отказу насоса или нарушению его функционирования.

1. Проверьте визуально состояние проводов, идущих от бензонасоса. Особое внимание уделите участкам, где провода могут тереться о металлические детали, что может привести к их повреждению и короткому замыканию. Часто такие повреждения возникают в местах соединений и креплений проводки.

2. Используйте мультиметр для проверки целостности проводов. Настройте прибор на измерение сопротивления и проверьте каждый провод. Нормальное сопротивление должно быть близким к нулю. Если показания значительно отклоняются от нормы, это может свидетельствовать о нарушении целостности проводки.

3. Убедитесь в наличии хорошего контакта на разъемах и клеммах бензонасоса. Коррозия или окисление на контактах может привести к плохому соединению и нарушению работы системы. Очистите контакты с помощью специальных очистителей или мелкой наждачной бумаги.

4. Проверьте защитную изоляцию проводов. Поврежденная или изношенная изоляция увеличивает риск короткого замыкания. Если изоляция повреждена, провода необходимо заменить или изолировать с помощью термоусадочных трубок.

5. Протестируйте работу бензонасоса при включенном зажигании. При нормальной работе вы должны услышать его легкое жужжание. Если насоса не слышно или он работает нерегулярно, это может быть связано с проблемами в проводке.

Расположение проводов на крышке топливного бака

Провода, связанные с бензонасосом, расположены на крышке топливного бака ВАЗ 2115 в непосредственной близости от соединения насоса с крышкой. Важно учитывать, что эти провода могут быть повреждены или изношены из-за частых вибраций и воздействия агрессивных веществ в топливной системе.

Основные провода: на крышке бака находятся два типа проводов: провод питания бензонасоса и провод, отвечающий за датчик уровня топлива. Первый провод имеет красный цвет и толстую изоляцию, второй – синий или черный, с более тонкой изоляцией.

Положение проводов: провода прикреплены к крышке с помощью пластиковых держателей, чтобы предотвратить их механическое повреждение. Питание бензонасоса подключается к центральному контакту, а провод от датчика уровня – к боковому.

Проверка состояния проводки: при ремонте важно тщательно осматривать провода на наличие трещин, износа изоляции и следов коррозии на соединениях. Для этого лучше всего использовать мультиметр и визуальный осмотр.

Рекомендации по ремонту: при необходимости замены проводки рекомендуется использовать провод с такими же характеристиками изоляции и сечением. Особое внимание стоит уделить надежности подключения проводов, чтобы избежать коротких замыканий или потери контакта.

Как заменить поврежденный провод бензонасоса

Для замены поврежденного провода бензонасоса на ВАЗ 2115 потребуется минимальный набор инструментов: отвертка, изолента, ножницы и мультиметр. Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, двигатель выключен, а аккумулятор отсоединен.

Первым шагом снимите заднее сиденье и откройте доступ к топливному баку. Найдите люк, который ведет к бензонасосу. Он находится под ковровым покрытием, в районе задней части автомобиля.

Используя отвертку, аккуратно снимите крышку люка. Затем отсоедините все электрические соединения, которые ведут к бензонасосу. Для проверки поврежденного провода используйте мультиметр – если провод не пропускает ток, его нужно заменить.

Если провод поврежден в местах, доступных для ремонта, аккуратно обрежьте поврежденную часть. Для нового провода используйте кабель с соответствующими характеристиками по толщине и изоляции. Убедитесь, что сечение провода соответствует оригинальному.

После установки нового провода зафиксируйте его с помощью изоленты или специальных зажимов, чтобы предотвратить его повреждение в дальнейшем. Подключите все разъемы обратно, проверьте целостность подключения и работоспособность бензонасоса.

Завершите процесс сборкой люка и сиденья. После того как все элементы собраны, подключите аккумулятор и проверьте работу бензонасоса. Убедитесь, что он функционирует корректно, и больше не возникает проблем с проводкой.

Особенности диагностики проводки бензонасоса в ВАЗ 2115

Первым шагом является проверка визуального состояния проводов, идущих от блока предохранителей к бензонасосу. Важно осмотреть изоляцию на предмет повреждений, перегибов или ссадин. Проводка должна быть свободна от внешних повреждений, которые могут привести к короткому замыканию или потерям напряжения.

Далее необходимо провести проверку предохранителей. На ВАЗ 2115 используется предохранитель, который защищает цепь бензонасоса от перегрузок. Он находится в блоке предохранителей в салоне автомобиля. Для проверки предохранителя необходимо использовать мультиметр. Если предохранитель вышел из строя, его нужно заменить, прежде чем продолжить диагностику.

После проверки предохранителей следует подключить мультиметр к проводке бензонасоса, чтобы убедиться в наличии напряжения на входе в насос. Нормальное рабочее напряжение для бензонасоса составляет 12 В. Если напряжение отсутствует, необходимо проверить проводку на наличие обрывов или дефектов, а также состояние реле бензонасоса.

Если напряжение присутствует, но бензонасос не работает, стоит проверить целостность заземления. Заземление насоса должно быть надежным и не иметь коррозии. Плохое заземление может привести к слабой работе насоса или его полной неисправности.

Важным этапом диагностики является проверка реле бензонасоса. Реле может выходить из строя, что приводит к отсутствию питания насоса. Для проверки реле можно подключить его к рабочей цепи и послушать, срабатывает ли оно при включении зажигания. Если реле не срабатывает, его следует заменить.

Заключительным этапом диагностики является проверка работы самого бензонасоса. Для этого необходимо подать питание напрямую на насос и проверить его работу. Если насос не запускается, несмотря на подачу питания, скорее всего, потребуется его замена.

Влияние неисправной проводки на работу бензонасоса

Неисправности проводки бензонасоса ВАЗ 2115 могут привести к серьезным проблемам с подачей топлива и в итоге к отказу двигателя. Проводка, поврежденная механически или из-за коррозии, вызывает нарушение электрического контакта, что снижает эффективность работы бензонасоса и может привести к его поломке.

Если проводка бензонасоса повреждена, насос может не получать необходимое питание, что вызывает перебои в подаче топлива. Это особенно заметно при попытке завести двигатель, когда топливо не поступает в систему подачи. В случае частичных повреждений проводки бензонасос может работать с перебоями, что приведет к нестабильной работе двигателя, его глушению на холостых оборотах или невозможности завести авто.

К наиболее частым проблемам с проводкой относят обрыв проводов, плохие соединения в местах контактов и коррозию проводов, особенно в условиях высокой влажности. В результате, напряжение, поступающее на насос, становится нестабильным, что влияет на его работу. В худших случаях такие неисправности могут привести к перегреву или даже к выходу бензонасоса из строя.

Для диагностики неисправностей проводки рекомендуется проверить напряжение на бензонасосе при старте двигателя и во время его работы. Если напряжение нестабильно или отсутствует вовсе, следует проверить соединения проводов и состояние самого насоса. Часто проблемы решаются заменой поврежденных проводов или контактов, что восстанавливает нормальную работу бензонасоса.

Важно своевременно проводить профилактику проводки, включая осмотр на предмет повреждений, коррозии и износа. Рекомендуется также использовать качественные соединения и изоляцию, чтобы избежать риска короткого замыкания и преждевременного выхода из строя электросистемы автомобиля.

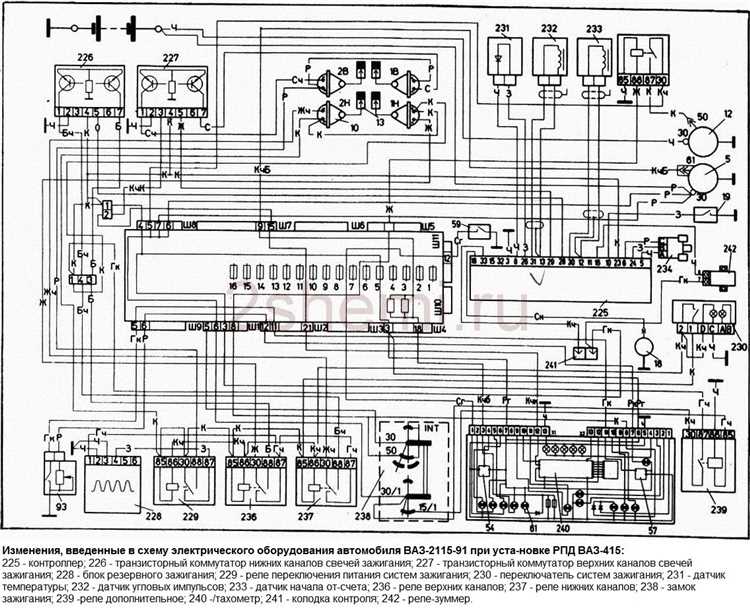

Ремонт и замена разъемов проводки бензонасоса

Разъемы проводки бензонасоса ВАЗ 2115 могут выйти из строя из-за коррозии, перегрева или механических повреждений. Чтобы устранить неисправности, необходимо выполнить правильную диагностику и выполнить замену разъема или провести его ремонт.

Для замены разъемов потребуется несколько инструментов: плоскогубцы, отвертка, мультиметр, термоусадочные трубки и новый разъем для подключения проводов.

Этапы замены разъема проводки бензонасоса:

1. Отключение аккумулятора. Начните с отсоединения минусовой клеммы аккумулятора для предотвращения короткого замыкания.
2. Доступ к разъему. Чтобы добраться до разъема проводки бензонасоса, снимите заднюю обшивку багажника и открутите пластиковые крышки. Разъем обычно расположен в районе топливного бака, рядом с насосом.
3. Проверка состояния проводки. Осмотрите провода на предмет повреждений или признаков перегрева. Пройдитесь по каждому проводу мультиметром для проверки на обрыв.
4. Снятие старого разъема. Используйте плоскогубцы или специальный инструмент для аккуратного извлечения разъема. Обратите внимание на крепления, чтобы не повредить проводку.
5. Подготовка нового разъема. Подготовьте новый разъем, если его подключение отличается от старого, убедитесь в совместимости с проводами. Важно использовать разъем с аналогичными характеристиками.
6. Подключение нового разъема. Подсоедините провода к новому разъему, соблюдая полярность и правильную последовательность подключения. Используйте термоусадочные трубки для изоляции контактов.
7. Проверка работы. После сборки и подключения разъема снова подключите аккумулятор и проверьте работу бензонасоса. Убедитесь, что насос работает без перебоев, и нет утечек топлива.

В случае ремонта разъема, если он поврежден, но не полностью вышел из строя, можно попробовать очистить контакты от окислов с помощью абразивной шкурки или специального очистителя. После этого следует тщательно заизолировать контактные соединения.

Советы по эксплуатации:

• Периодически проверяйте состояние проводки и разъемов на наличие повреждений или признаков перегрева.
• Если замечены перебои в работе бензонасоса, сразу проверьте разъемы и соединения на наличие окислов или механических повреждений.
• При замене разъема не используйте дешевые аналоги низкого качества, это может повлиять на работу системы питания автомобиля.

Вопрос-ответ:

Где находятся провода бензонасоса в ВАЗ 2115?

Провода бензонасоса в ВАЗ 2115 расположены в области топливного бака, в частности, под задним сиденьем или под обшивкой багажного отделения. Для доступа к проводам необходимо снять сиденье или открутить пластиковую обшивку багажника, в зависимости от модели.

Как проверить состояние проводки бензонасоса на ВАЗ 2115?

Для проверки проводки бензонасоса на ВАЗ 2115 необходимо отключить аккумулятор и снять защитные элементы, такие как сиденья или обшивку багажника. Затем можно проверить проводку на наличие повреждений или износа, а также проверить контакты на коррозию. После этого следует измерить напряжение на проводах с помощью мультиметра.

Какие проблемы могут возникнуть с проводкой бензонасоса ВАЗ 2115?

С проводкой бензонасоса в ВАЗ 2115 могут возникать такие проблемы, как перегоревшие предохранители, окисление контактов, повреждение изоляции проводов или обрыв проводки. Эти неисправности могут привести к некорректной работе бензонасоса, что проявляется в пропусках зажигания или полной остановке подачи топлива.

Как можно починить проводку бензонасоса ВАЗ 2115?

Если проводка бензонасоса ВАЗ 2115 повреждена, нужно устранить обрыв или заменить поврежденные участки проводов. Для этого следует зачистить места повреждений, соединить проводники и изолировать их с помощью термоусадочной трубки или изоленты. В случае окисленных контактов их можно почистить специальным средством для устранения коррозии.

Где находится предохранитель бензонасоса в ВАЗ 2115?

Предохранитель бензонасоса в ВАЗ 2115 находится в блоке предохранителей, который обычно расположен под панелью приборов с левой стороны. Важно проверять его состояние, так как перегоревший предохранитель может быть причиной неисправности бензонасоса.

Где расположены провода бензонасоса в ВАЗ 2115?

Провода бензонасоса в ВАЗ 2115 расположены в области багажного отсека, под задним сиденьем, в специальном люке для доступа к топливному насосу. Для того чтобы добраться до проводки, необходимо снять обшивку сиденья или багажника и отсоединить разъемы. Также стоит проверить состояние проводов в области бака, так как они могут подвергаться износу или повреждениям от воздействия влаги и температурных колебаний.
