Неисправности системы стеклоочистителей на ВАЗ 2107 чаще всего связаны с выходом из строя электродвигателя, износом трапеции или нарушением контактов в электрической цепи. При отказе дворников стоит в первую очередь проверить предохранитель F6 на 10 А, который отвечает за питание привода. Если предохранитель исправен, следующим шагом будет осмотр реле стеклоочистителя, установленного в монтажном блоке.
Моторедуктор стеклоочистителя со временем теряет эффективность из-за износа щёток и коллектора. При появлении характерного гудения без движения щёток велика вероятность, что привод работает вхолостую из-за поломки механизма трапеции. Часто ослабляется фиксация тяг или разбиваются пластиковые втулки, из-за чего передача движения на щётки становится невозможной.
Коррозия разъёмов, особенно на массовом проводе, нередко вызывает полный отказ системы. Также возможны проблемы с переключателем на рулевой колонке: обрыв дорожек, износ контактной группы или ослабление фиксации разъёма. Проверка проводится мультиметром по цепи от реле до мотора с учётом схемы подключения.
Если стеклоочистители работают с перебоями, проверь соединения массы на кузове и состояние провода, идущего от переключателя к реле. При нестабильной работе прерывистого режима часто виновато само реле с функцией таймера – его замена обычно решает проблему.

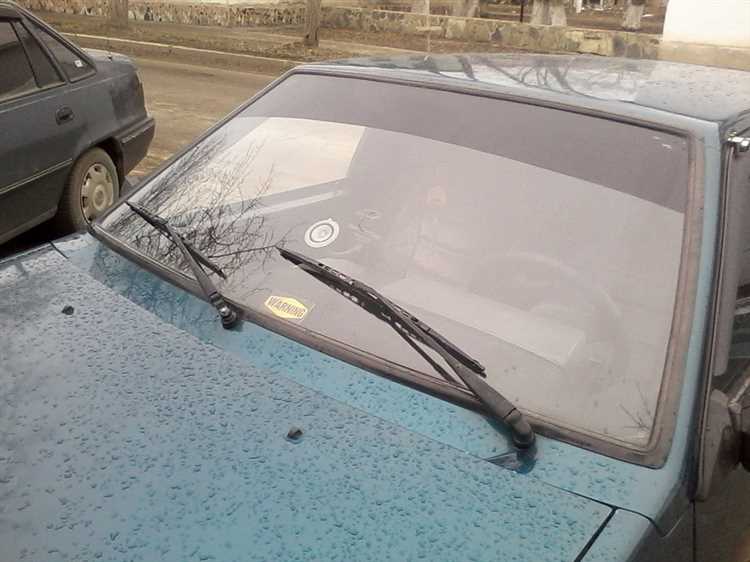

Неисправность мотора стеклоочистителя: как проверить и заменить
- Проверьте предохранитель №7 (10 А) в монтажном блоке. При перегоревшем элементе замена восстанавливает работу.
- Проверьте питание на колодке мотора при включённом зажигании и рычаге управления. Между клеммами должен быть напряжение 12 В.
- Осмотрите массу двигателя: окисление и слабый контакт часто вызывают перебои. Зачистите соединение и подтяните болт крепления.
- Если питание есть, но мотор не крутит, вероятен его внутренний износ: заклинивание щёток, обрыв обмотки, износ коллектора.
Для демонтажа мотора:
- Отключите минусовую клемму аккумулятора.
- Снимите жабо и отсоедините шарнирную тягу от вала мотора.
- Открутите крепёжные гайки и извлеките мотор из моторного отсека.
Замена:
- Установите новый мотор на штатное место, затяните крепления.
- Подключите тягу трапеции и проверьте её свободный ход вручную.
- Включите зажигание, проверьте работу в нескольких режимах.
Перед сборкой убедитесь, что рычаги не закусывает и мотор не издаёт посторонних звуков. Установка некачественного аналога приведёт к быстрому выходу из строя.
Перегоревший предохранитель: какой отвечает за дворники и где он находится

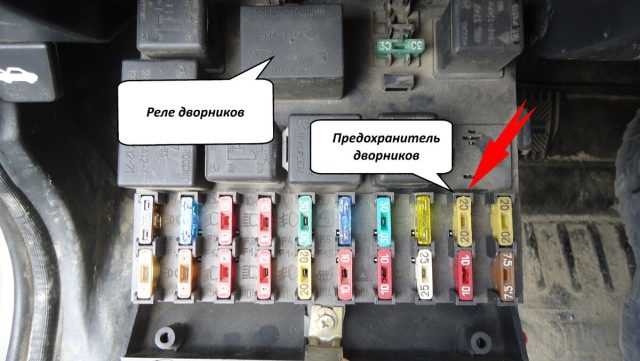

На ВАЗ 2107 за работу стеклоочистителя отвечает предохранитель номер 7, рассчитанный на ток 10 А. Он установлен в монтажном блоке, расположенном под капотом с левой стороны, рядом с аккумулятором. Доступ к нему возможен после снятия защитной крышки блока предохранителей.
Если дворники не реагируют на включение, первым шагом стоит проверить именно этот предохранитель. Визуальный осмотр позволяет быстро выявить перегорание по потемневшей или оборванной металлической вставке внутри корпуса. Более точную диагностику дает тестер: при прозвонке неисправный элемент не будет показывать цепь.
Для замены необходимо использовать точно такой же по номиналу предохранитель (10 А). Установка элемента с большим током приведёт к повреждению электродвигателя привода дворников или проводки. Дополнительно рекомендуется проверить контакты в посадочном гнезде – окисление и слабое крепление также могут вызывать нестабильную работу системы.
На некоторых версиях ВАЗ 2107, особенно с доработанными блоками предохранителей, возможны отличия в расположении цепей. В таких случаях стоит свериться со схемой конкретной модификации. Проблемы с предохранителем часто сопровождаются отказом и других компонентов, подключённых к той же цепи – например, омывателя или прикуривателя, если они запитаны совместно.
Окисление или ослабление контактов в колодке питания мотора

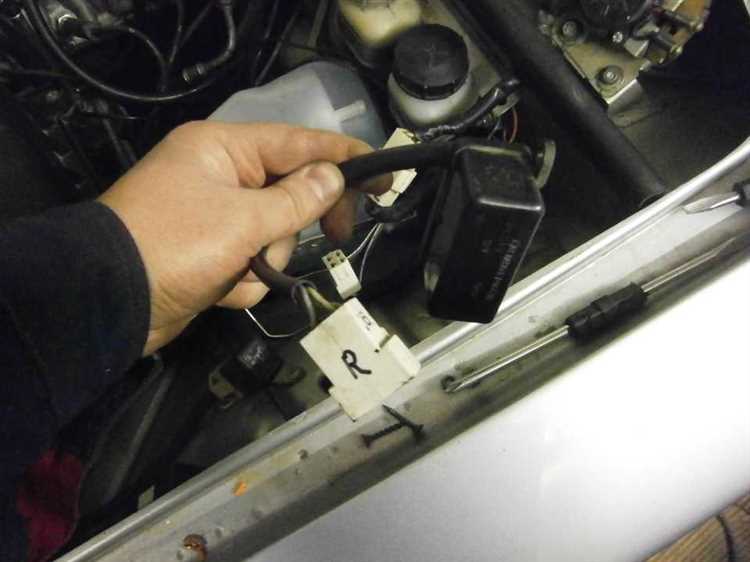

При отсутствии реакции моторедуктора стеклоочистителя на включение переключателя одним из первых шагов следует проверить колодку питания. На ВАЗ 2107 мотор подключён через трёхконтактный разъём, расположенный рядом с корпусом трапеции под жабо. Влага, попадающая в подкапотное пространство, со временем вызывает окисление контактных площадок.
Признаки проблемы: мотор не запускается, работает с перебоями или останавливается в случайных положениях. Также возможен нагрев проводов в месте разъёма из-за повышения переходного сопротивления.
Порядок диагностики:
- Отключить колодку от мотора, осмотреть контакты на наличие белого или зелёного налёта.
- Проверить плотность прилегания клемм – разболтанные контакты необходимо поджать.
- Измерить напряжение на клеммах при включении зажигания и дворников. Оно должно составлять не менее 12 В.
Рекомендации по устранению:
- Очистить контакты мелкой наждачной бумагой или использовать аэрозольный очиститель электрических соединений.
- Обработать клеммы токопроводящей смазкой на основе силикона или графита.
- При повреждении корпуса колодки заменить весь разъём, используя термоусадочные трубки и пайку, а не скрутку.
Регулярная проверка состояния разъёма при обслуживании моторного отсека предотвращает отказ системы стеклоочистителя в неблагоприятных погодных условиях.
Выход из строя реле стеклоочистителя: признаки и замена
Неисправное реле стеклоочистителя на ВАЗ 2107 может полностью блокировать работу дворников или вызывать сбои в их циклах. Один из характерных признаков – отсутствие реакции при включении переключателя, несмотря на исправные щетки и моторедуктор. Также может наблюдаться нестабильная работа: дворники останавливаются в произвольных положениях или работают только на одной скорости.

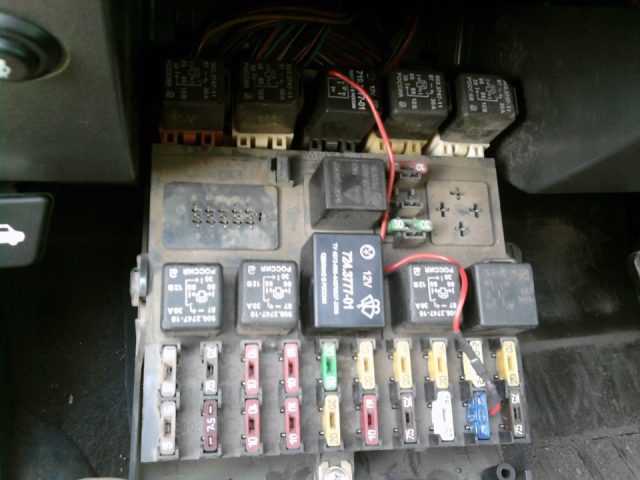

Реле расположено под панелью приборов, рядом с монтажным блоком. Оно обычно маркируется как 524.3747 или аналог. Для проверки следует отсоединить реле и заменить его на заведомо исправное. Если после замены работа стеклоочистителя восстановлена – причина найдена.
Перед установкой нового реле необходимо отключить минусовую клемму аккумулятора. Затем аккуратно вынуть старое реле, ориентируясь по фиксаторам и разъему. После установки нового элемента восстановить питание и проверить все режимы работы дворников: прерывистый, постоянный, ускоренный.
При повторяющихся сбоях даже с новым реле следует проверить качество контактов в колодке, наличие окислов и надежность массы. Часто нестабильная масса приводит к ложным признакам неисправности реле.

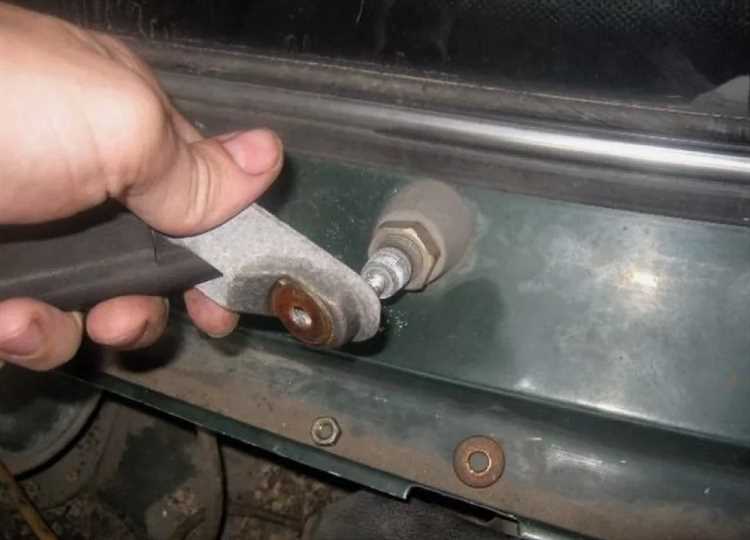

Износ или обрыв тяг механизма привода дворников
Обрыв тяги чаще всего происходит из-за коррозии, усталости металла или разрыва пластиковых шарниров. При этом один или оба дворника перестают двигаться, моторедуктор при этом продолжает работать в холостую, что можно определить по характерному звуку и отсутствию реакции щёток.
Проверка: снять пластиковую крышку с механизмом, включить дворники и наблюдать за движением тяг. Если мотор крутится, а тяги не двигаются или одна из них отвалилась – необходим ремонт.
Рекомендации: при любом подозрении на износ заменить комплект тяг полностью. Установка новых металлических тяг с усиленными втулками увеличивает ресурс. Не использовать смазку на основе графита – она разрушает пластиковые элементы. После замены провести регулировку начального положения щёток, чтобы избежать перехлёста и перегрузки привода.
Поломка переключателя на рулевой колонке: диагностика и замена
Диагностика
Первым шагом является проверка работоспособности всех режимов дворников. Если переключатель не реагирует на изменение положения, или дворники работают в одном положении, возможно, проблема кроется в самом переключателе. Включите зажигание и посмотрите, запускаются ли дворники при активации переключателя. В случае если нет, переходите к проверке контактов.
Замена переключателя
Для замены переключателя потребуется открутить несколько винтов, удерживающих облицовку рулевой колонки. Далее отсоедините проводку от старого устройства. Новый переключатель устанавливается в обратной последовательности: сначала подключите все контакты, затем зафиксируйте его в корпусе рулевой колонки. Убедитесь, что все соединения выполнены качественно и без перекосов, чтобы избежать повторных поломок.
После установки нового переключателя рекомендуется проверить его работу на всех режимах. Если дворники функционируют корректно, сборка рулевой колонки производится в обратном порядке. Важно тщательно затянуть винты и не допускать заедания механизма переключения.
Проблемы с массой: где искать плохое соединение
Места, где чаще всего возникают проблемы с массой:
- Соединение на кузове: проверка контактов в районе левой стойки и моторного отсека. Окисленные или плохо затянутые болты могут привести к слабому контакту.
- Массовые провода на моторе: место подключения массы на моторе должно быть чистым и защищенным от коррозии. Часто провод отходит от кронштейна или покрывается грязью и влагой.
- Клеммы аккумулятора: изношенные или плохо затянутые клеммы могут ослабить электросвязь, что также влияет на работу электрических систем, включая дворники.
- Проводка внутри салона: проверяйте соединения в области дверных рам, на которых расположены контакты. Из-за постоянных вибраций и воздействия влаги, эти соединения часто выходят из строя.
Для поиска плохого соединения используйте следующие методы:
- Визуальный осмотр: обращайте внимание на признаки коррозии, повреждения изоляции проводов и следы перегрева.
- Прозвонка мультиметром: замеряйте напряжение в разных точках системы. Если оно ниже нормы, возможно, проблема в плохом контакте.
- Очистка контактов: для восстановления нормального контакта используйте специальные очистители для контактов и применяйте герметики для защиты от влаги.
Регулярная проверка массы и состояние проводки на ВАЗ 2107 поможет избежать частых поломок, связанных с отказом работы дворников, и обеспечит их стабильную работу в любых условиях.
Замыкание или обрыв проводки между блоком предохранителей и мотором
Одной из причин отказа работы дворников на ВАЗ 2107 может быть повреждение проводки, соединяющей блок предохранителей и мотор. При замыкании или обрыве проводов дворники могут либо не работать совсем, либо функционировать с перебоями.
Если проводка между блоком предохранителей и мотором повреждена, первым делом стоит проверить целостность проводов, особенно в местах, где они подвержены механическим воздействиям (например, в местах крепления или прохода через кузов). Также нужно внимательно осмотреть коннекторы на предмет коррозии или ослабления контактов.
Обрыв проводки часто происходит из-за перегрузки, старости изоляции или повреждений, возникших в результате контакта с другими элементами машины. В таких случаях рекомендуется использовать мультиметр для проверки целостности цепи. Проверку следует начинать от блока предохранителей и поочередно двигаться к мотору дворников.
Для устранения проблемы необходимо заменить поврежденные участки проводки. Важно использовать качественную изоляцию и не допускать перегибов проводов, чтобы избежать новых повреждений. Также следует убедиться в надежности крепления проводов, чтобы они не подвергались механическим нагрузкам.
Если повреждение проводки не обнаружено, но мотор дворников продолжает не работать, следует проверить сами предохранители и реле, так как поврежденные элементы могут также вызвать отказ в работе системы.
Вопрос-ответ:
Что может вызвать отказ работы дворников на ВАЗ 2107?
Отказ работы дворников на ВАЗ 2107 может быть вызван несколькими причинами. Это может быть неисправность электрической части системы, например, повреждение проводки, реле или предохранителей. Также проблемы могут возникать из-за изношенных щеток, засорившихся механизмов или низкого уровня жидкости в бачке омывателя. Иногда причина может быть в неисправности моторчика дворников или его плохом контакте с электросистемой.
Как проверить работу моторчика дворников на ВАЗ 2107?
Чтобы проверить моторчик дворников на ВАЗ 2107, нужно сначала убедиться, что все электросоединения исправны. Для этого можно снять проводку с моторчика и подключить его напрямую к аккумулятору, проверив, запускается ли он. Если моторчик работает, возможно, проблема в реле или проводке. Если моторчик не реагирует, скорее всего, он неисправен и требует замены.
Почему дворники на ВАЗ 2107 не работают на определенной скорости?
Причина, по которой дворники на ВАЗ 2107 не работают на определенной скорости, может быть связана с неисправностью регулятора скорости работы дворников или повреждением контактов на переключателе. Также это может быть результатом износа самого моторчика, который может не обеспечивать нужную скорость вращения щеток. Иногда проблема кроется в загрязнении или износе зубчатого механизма, что также влияет на скорость работы дворников.
Как часто нужно менять щетки дворников на ВАЗ 2107?
Щетки дворников на ВАЗ 2107 нужно менять примерно каждые 6-12 месяцев, в зависимости от условий эксплуатации автомобиля. Если щетки начинают оставлять разводы на стекле или издают посторонние звуки при работе, это явный признак износа. Также щетки следует менять при повреждениях резинок, а также в случае их сильного загрязнения или засыхания, что ухудшает качество очистки стекла.
Как устранить проблемы с проводкой дворников на ВАЗ 2107?
Для устранения проблем с проводкой дворников на ВАЗ 2107 нужно сначала осмотреть все соединения и проводку на наличие повреждений, коррозии или изломов. Важно проверить состояние предохранителей и реле, которые могут быть причиной отсутствия подачи питания. Если проблема в проводке, следует выявить поврежденный участок и заменить его. В некоторых случаях может потребоваться прокачка проводки, если в системе возникли короткие замыкания.
Почему не работают дворники на ВАЗ 2107?
Если на ВАЗ 2107 не работают дворники, причиной может быть несколько факторов. Один из самых распространённых вариантов — это неисправность мотора дворников. Если мотор не включается, стоит проверить его на работоспособность, а также осмотреть предохранители, которые могут быть перегоревшими. Иногда проблема может быть связана с реле, которое не подает сигнал на мотор, или с проводкой, которая могла быть повреждена. Также стоит обратить внимание на кнопки управления — их выход из строя или плохой контакт могут привести к отсутствию реакции на включение дворников. В редких случаях проблема может заключаться в неисправности механизма, который передает движение от мотора на дворники. Все эти элементы стоит проверить поочередно для выявления и устранения причины неисправности.
