Отказ вентилятора системы охлаждения на ВАЗ 2110 быстро приводит к перегреву двигателя, особенно при движении в городском цикле или в пробках. Температура охлаждающей жидкости превышает 100 °C, а стрелка указателя начинает стремительно подниматься вверх. Важно определить причину неисправности до появления пара из-под капота.
Наиболее распространённые причины – выход из строя датчика включения вентилятора, перегоревшее реле, обрыв проводки или неисправность самого электродвигателя. При диагностике следует начинать с проверки датчика температуры на радиаторе: при замыкании его контактов напрямую вентилятор должен запускаться. Если этого не происходит, проблема кроется в цепи питания или в моторе вентилятора.
Для проверки питания необходимо прозвонить провод от реле до вентилятора, а также убедиться в наличии массы. Часто коррозия на контактах разъёма приводит к повышенному сопротивлению, из-за чего вентилятор не запускается. Также стоит осмотреть блок предохранителей и проверить реле – оно может щёлкать, но не замыкать цепь из-за подгоревших контактов.
В случае исправного питания, но отсутствия вращения лопастей, электромотор подлежит замене. Его ресурс ограничен – со временем щётки изнашиваются, а обмотка теряет изоляцию. Установка нового вентилятора решает проблему, если остальная часть системы в рабочем состоянии.
Как проверить датчик включения вентилятора

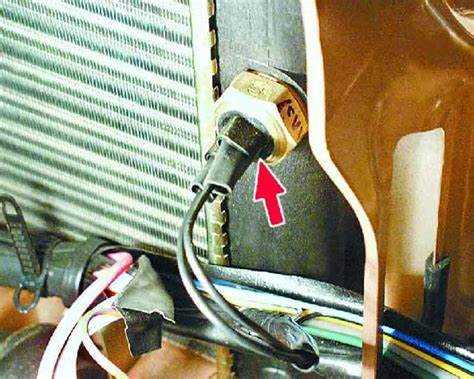

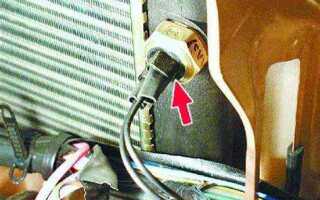

Для проверки датчика включения вентилятора на ВАЗ 2110 потребуется мультиметр и ёмкость с горячей водой. Датчик расположен на корпусе термостата, его можно открутить ключом на 21.
Отключите разъём от датчика. Подключите мультиметр в режиме омметра к контактам датчика. При комнатной температуре сопротивление должно быть высоким или обрыв. Опустите датчик в воду, нагретую до 100 °C. При температуре около 105 °C контакты должны замкнуться – мультиметр покажет почти нулевое сопротивление. Если этого не происходит, датчик неисправен.
Альтернативный способ – подключить лампу на 12 В последовательно с датчиком и нагревать его. При срабатывании датчика лампа должна загореться. Отсутствие реакции при нагреве – признак отказа.
Перед заменой убедитесь, что температура охлаждающей жидкости действительно достигает порога срабатывания (обычно 105–107 °C). Если датчик срабатывает, но вентилятор не включается, проверьте реле, проводку и сам вентилятор.
Проверка реле вентилятора охлаждения: пошаговая инструкция
1. Отключите массу аккумулятора. Это исключит короткое замыкание при работе с электрической цепью.

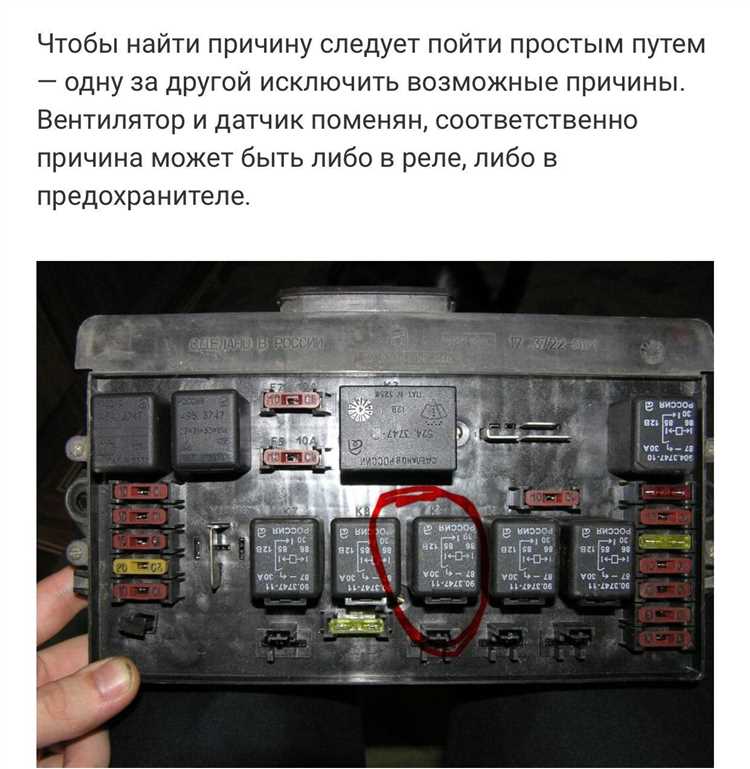

2. Найдите реле вентилятора. В ВАЗ 2110 оно расположено в монтажном блоке под капотом, чаще всего – третье или четвертое сверху в правом ряду (зависит от года выпуска и комплектации).
3. Извлеките реле из гнезда. Осмотрите контакты: наличие окислов или подгоревших участков свидетельствует о неисправности. Очистите контакты мелкой наждачной бумагой или замените реле.
4. Проверьте подачу питания на реле. Включите зажигание. Мультиметром измерьте напряжение между клеммой 30 гнезда реле и массой. Оно должно быть около 12 В. Отсутствие – причина в проводке или предохранителе F7 (30 А).
5. Проверьте управляющий сигнал. Подключите мультиметр к клемме 85 гнезда реле и проверьте наличие напряжения при достижении температурой двигателя 100–105 °C. Если сигнала нет – проблема в датчике включения вентилятора или ЭБУ (если система управляется им).
6. Подайте питание вручную. Соедините клеммы 30 и 87 перемычкой – вентилятор должен включиться. Если он работает, а реле – нет, замените реле на заведомо исправное.
7. Установите реле обратно и проверьте работу системы в штатном режиме. При исправной цепи вентилятор должен включаться при достижении рабочей температуры.
Диагностика предохранителя вентилятора и его замена
В ВАЗ 2110 предохранитель вентилятора охлаждения расположен в монтажном блоке под капотом. Обозначается как F7 (30 А) для систем с одной скоростью работы вентилятора. В случае двухскоростного исполнения – задействованы F7 и F8 (по 30 А).
Первым шагом необходимо извлечь предохранитель F7. При отсутствии прозрачного окошка или видимого повреждения – используйте мультиметр. Установите режим прозвонки и коснитесь щупами контактов предохранителя. Отсутствие сигнала означает обрыв.
Если тестер показывает разрыв, установите новый предохранитель строго на 30 ампер. Не увеличивайте номинал: это приведёт к риску оплавления проводки. После замены включите зажигание и дождитесь запуска вентилятора при прогреве двигателя. Если реле щёлкает, но вентилятор не крутится – проблема не в предохранителе.
Контакты держателя предохранителя часто окисляются. При замене осмотрите их. Потемнение или следы нагрева – повод заменить колодку. Перед установкой нового предохранителя зачистите контакты и обработайте токопроводящей смазкой.
Проверка электродвигателя вентилятора на работоспособность
Для точной диагностики электродвигателя вентилятора требуется пошаговая проверка с использованием мультиметра и внешнего питания. Работы проводить при отключённом зажигании.
- Отсоедините разъём питания электродвигателя вентилятора.
- Подключите щупы мультиметра к контактам электродвигателя. Установите режим измерения сопротивления.
- Нормальное сопротивление обмотки – от 1 до 5 Ом. Значение выше 10 Ом указывает на межвитковый обрыв, менее 1 Ом – на короткое замыкание.
- Проверьте отсутствие короткого замыкания на корпус. Один щуп оставьте на контакте питания, второй – на металлической части корпуса двигателя. Прибор должен показать бесконечность.
- Для проверки запуска подайте напрямую питание 12 В от аккумулятора: «плюс» на соответствующий контакт, «минус» – на массу вентилятора. Используйте провода с зажимами. Вентилятор должен запускаться без рывков и посторонних звуков.
Если при подаче напряжения электродвигатель не вращается, искрит или издаёт запах гари – требуется замена. При работе с внешним питанием избегайте короткого замыкания, используйте предохранённые провода.
Как выявить обрыв проводки или плохой контакт в цепи вентилятора
Проверку начинай с реле вентилятора, расположенного в монтажном блоке под капотом. Вынь реле, подай питание напрямую на контакты вентилятора – если мотор запускается, реле неисправно или отсутствует управляющий сигнал с ЭБУ.
Измерь напряжение на колодке вентилятора при включенном зажигании и нагретом двигателе. Отсутствие питания указывает на обрыв или плохой контакт. Проверь провод от реле до вентилятора на целостность: при помощи мультиметра в режиме прозвонки измерь сопротивление – оно должно быть близко к нулю.
Обследуй массу вентилятора. Отсоедини разъём и проверь наличие контакта между минусовым проводом и кузовом. Повышенное сопротивление свидетельствует о коррозии или ослаблении соединения. Очисти контактную площадку, подтяни болты, обработай токопроводящей смазкой.
Особое внимание удели разъёмам – окисление, следы перегрева, ослабленные клеммы вызывают перебои. Разбери колодки, зачисти контакты, проверь плотность посадки. Если обнаружены потемнения или подгар, замени разъём или припай новый.
Если цепь визуально цела, но вентилятор не включается, протестируй проводку от ЭБУ до управляющего контакта реле. При помощи контрольной лампы проверь наличие сигнала при достижении температуры включения. Отсутствие импульса указывает на повреждение провода или неисправность контроллера.
Причины перегрева двигателя при неработающем вентиляторе
Вторая причина – неисправность термостата. При его неправильной работе может нарушаться нормальная циркуляция жидкости по системе охлаждения, что приводит к повышению температуры и перегреву. Термостат должен открываться при достижении определенной температуры, регулируя поток охлаждающей жидкости через радиатор.
Также стоит учитывать повреждение датчика температуры или электрических соединений системы охлаждения. Неработающий датчик может неправильно передавать информацию о температуре двигателя, что не позволяет системе активировать вентилятор вовремя.
Если система охлаждения не обслуживалась долгое время, загрязнение радиатора может стать причиной перегрева. Пыль, грязь и другие частицы снижают эффективность теплоотведения, что также приводит к повышению температуры двигателя.
Нередко перегрев вызван недостаточным уровнем охлаждающей жидкости. Если уровень охлаждающей жидкости низкий, это снижает эффективность теплообмена. Проверка и доливка жидкости должны быть регулярной процедурой для предотвращения перегрева.
Кроме того, стоит проверять рабочее состояние помпы. Помпа отвечает за циркуляцию жидкости по системе охлаждения, и ее поломка может привести к локальному перегреву двигателя. Ремонт или замена помпы должны быть выполнены при первых признаках неисправности.
Что делать, если вентилятор включается слишком поздно
Если вентилятор охлаждения на ВАЗ 2110 включается слишком поздно, это может привести к перегреву двигателя. Возможные причины и решения следующие:
1. Неисправный датчик температуры
Датчик температуры антифриза может работать некорректно, и вентилятор включается позднее, чем требуется. Это приводит к задержке срабатывания системы охлаждения. Замените датчик на новый или проверьте его на работоспособность с помощью мультиметра.
2. Проблемы с реле вентилятора
Реле вентилятора может залипать, что вызывает поздний запуск. Для диагностики попробуйте заменить реле или проверить его при помощи тестера. Если реле неисправно, необходимо заменить его.
3. Недостаточный уровень охлаждающей жидкости
Недостаток жидкости в системе охлаждения может нарушить работу датчика температуры и реле, приводя к задержке включения вентилятора. Проверьте уровень жидкости в радиаторе и в расширительном бачке. В случае необходимости долейте охлаждающую жидкость до нормы.
4. Нарушение контакта в проводке
Плохие контакты в проводке, особенно в местах подключения датчиков или реле, могут повлиять на своевременную активацию вентилятора. Осмотрите проводку, очистите и при необходимости замените поврежденные участки.
5. Загрязнённость радиатора
Если радиатор забит грязью или пылью, его способность охлаждать жидкость снижается. Это может привести к преждевременному перегреву двигателя и позднему включению вентилятора. Прочистите радиатор или замените его, если загрязнение не устраняется.
6. Нарушение работы термостата
Если термостат не открывается вовремя, охлаждающая жидкость не циркулирует в нужном объёме. Это приводит к перегреву и позднему срабатыванию вентилятора. Проверьте термостат на исправность и замените при необходимости.
Замена вентилятора охлаждения: когда и как это делать
Если вентилятор охлаждения на ВАЗ 2110 перестал работать, это может привести к перегреву двигателя, что вызовет серьезные повреждения. Замена вентилятора требуется, когда его функционирование нарушено: он не включается, шумит или работает с перебоями. Рассмотрим ключевые моменты, которые помогут правильно выполнить замену.
Основные признаки неисправности:
- Отсутствие реакции вентилятора на повышение температуры двигателя.
- Шум или посторонние звуки при включении вентилятора.
- Постоянная работа вентилятора независимо от температуры.
Если проблема в неисправности самого устройства, потребуется его замена. Оцените состояние проводки и датчика температуры, так как они тоже могут быть причиной отказа. В случае с вентилятором, причина часто скрыта в моторе или обмотке.
Шаги для замены:
- Подготовка: Отключите аккумулятор, чтобы избежать коротких замыканий во время работы.
- Доступ к вентилятору: Снимите защитный кожух радиатора, ослабьте крепления и отсоедините патрубки, если это требуется для снятия вентилятора.
- Снятие вентилятора: Открутите болты, фиксирующие вентилятор, аккуратно извлеките его из корпуса. Обратите внимание на соединение проводки – не повредите контакты.
- Установка нового вентилятора: Установите новый элемент в корпус, закрепите его болтами и подключите электрические контакты.
- Проверка работы: После установки подключите аккумулятор и проверьте работу вентилятора при включении зажигания. Убедитесь в отсутствии лишних шумов и правильной реакции на изменение температуры.
Важно помнить, что перед заменой вентилятора рекомендуется проверить реле и проводку. Иногда проблема не в самом вентиляторе, а в цепи питания или датчике температуры.
Для замены вентилятора используйте только качественные комплектующие, соответствующие характеристикам вашего автомобиля. Это обеспечит долговечную и эффективную работу системы охлаждения.
Вопрос-ответ:
Почему не работает вентилятор охлаждения на ВАЗ 2110?
Основных причин может быть несколько: перегоревший предохранитель, неисправный датчик температуры, поврежденная проводка или реле вентилятора. Для диагностики необходимо проверить цепь питания вентилятора, а также работу датчиков и реле, отвечающих за его включение.
Как проверить, работает ли реле вентилятора на ВАЗ 2110?
Реле вентилятора можно проверить, подключив его напрямую к аккумулятору. Если при подключении оно не срабатывает, вероятно, оно неисправно. Также можно проверить реле с помощью мультиметра, измерив его сопротивление, чтобы определить, замкнуты ли контакты.
Какие признаки указывают на неисправность датчика температуры на ВАЗ 2110?
Если датчик температуры неисправен, это может проявляться в виде неправильной работы вентилятора охлаждения, который либо не включается при высокой температуре, либо включается слишком поздно. Также стоит обратить внимание на неинформативные показания температуры на приборной панели.
Как устранить неисправность вентилятора охлаждения на ВАЗ 2110?
Для устранения проблемы нужно начать с проверки электрической цепи: осмотреть предохранители, проверить целостность проводки и исправность реле. Если всё в порядке, стоит проверить датчик температуры и сам вентилятор. В случае его выхода из строя, вентилятор нужно заменить.
Что делать, если вентилятор не включается при перегреве двигателя ВАЗ 2110?
Если вентилятор не срабатывает при перегреве двигателя, сначала нужно проверить работоспособность предохранителей и реле вентилятора. Также важно проверить датчик температуры. В случае, если эти компоненты в порядке, следует внимательно осмотреть проводку и сам вентилятор на наличие механических повреждений или загрязнений.
Почему не работает вентилятор охлаждения на ВАЗ 2110?
Если вентилятор охлаждения не включается, причиной может быть несколько факторов. Один из первых шагов — проверить реле вентилятора. Оно может выйти из строя, что приводит к невозможности подачи питания на вентилятор. Также важно проверить предохранители, так как перегоревший предохранитель может блокировать работу системы охлаждения. Не стоит забывать о датчике температуры двигателя: его неисправность также приведет к тому, что вентилятор не будет работать, так как система не получит сигнал о перегреве. Наконец, возможно, проблема кроется в самом вентиляторе или проводке, которые могут быть повреждены или изношены.
Как проверить, работает ли реле вентилятора на ВАЗ 2110?
Для проверки реле вентилятора на ВАЗ 2110 нужно сначала убедиться, что двигатель выключен и ключ зажигания вынут. Затем можно проверить сам реле, снимая его с места и измеряя напряжение на его контактах при включении зажигания. Если напряжение на реле не появляется при нормальной температуре двигателя, значит, оно неисправно. Также стоит осмотреть реле на признаки перегрева или других повреждений, которые могут повлиять на его работоспособность. В случае, если реле работает неправильно, его нужно заменить на новое.
