Неисправность вентилятора охлаждения на ВАЗ 2114 быстро приводит к перегреву двигателя, особенно в городском цикле или в жаркую погоду. Двигатель ВАЗ-2111 (1.5 или 1.6 литра) чувствителен к повышению температуры, а его система охлаждения спроектирована с минимальными допусками. Поэтому важно оперативно выявить и устранить причину отказа вентилятора.
Чаще всего проблема кроется в перегоревшем предохранителе F7 (20 А) или неисправности реле вентилятора, расположенного в монтажном блоке под капотом. Также стоит проверить датчик температуры охлаждающей жидкости, установленный в корпусе термостата. Если сигнал с него не поступает, блок управления двигателем просто не активирует вентилятор.
Следующий шаг – диагностика электродвигателя самого вентилятора. Подключение его напрямую к аккумулятору позволит понять, цел ли мотор. Если вращения нет – требуется замена. Часто выходит из строя и резистор вентилятора, особенно на авто с системой климат-контроля, из-за чего вентилятор не включается на первой скорости.
Также необходимо проверить целостность проводки от блока управления до реле и моторчика. Даже один окислившийся контакт в разъеме может нарушить цепь. В зимний период частой причиной становится попадание влаги в соединения, особенно у авто с нештатной сигнализацией или некачественным ремонтом проводки.
Проверка предохранителя и реле вентилятора охлаждения
Для начала необходимо проверить предохранитель F7, отвечающий за работу вентилятора. Он находится в монтажном блоке под капотом. Номинал – 30 А. При осмотре обратите внимание на целостность металлической вставки внутри корпуса. Если вставка оплавлена или отсутствует контакт – предохранитель подлежит замене. Используйте мультиметр в режиме прозвонки для точной диагностики: при исправном предохранителе сопротивление стремится к нулю.
Дополнительно проверьте разъемы на наличие следов окисления, нагрева или ослабления контактов. Любые отклонения могут вызывать нестабильную работу вентилятора. При необходимости очистите контакты и обработайте их специальной электропроводящей смазкой.
Диагностика датчика температуры охлаждающей жидкости
Если сопротивление остаётся постоянным при изменении температуры, датчик неисправен и подлежит замене. Также следует осмотреть контакты разъёма на предмет коррозии, повреждений или слабого контакта. При необходимости зачистить и обработать их контактным очистителем.
Для оценки сигнала, поступающего на ЭБУ, можно подключить диагностический сканер через OBD-II и считать значение температуры. При включении зажигания, но холодном двигателе, показатель должен совпадать с температурой окружающей среды. Если значение завышено или занижено, вероятен дефект датчика или нарушение в проводке.
Проверка целостности проводов между ДТОЖ и ЭБУ выполняется с помощью прозвонки. Разрыв или короткое замыкание приведут к некорректной работе вентилятора или его полной остановке.
ДТОЖ на ВАЗ 2114 расположен в головке блока цилиндров, рядом с термостатом. Демонтаж возможен только при остывшем двигателе. При откручивании следует быть готовым к потере части охлаждающей жидкости.

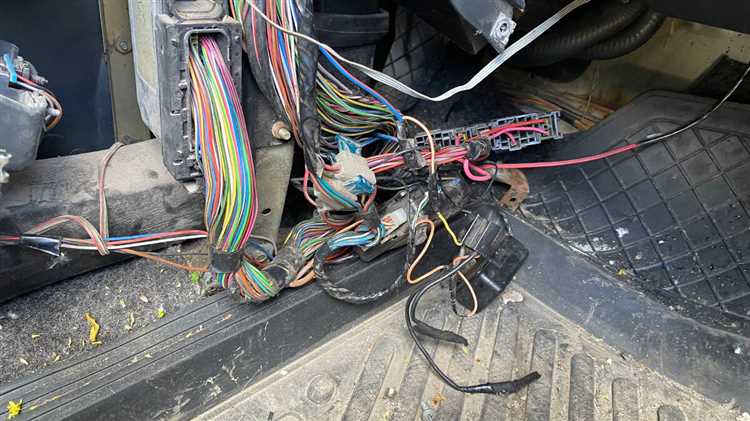

Проверка электропроводки и разъёмов вентилятора
Сначала обесточьте автомобиль, отключив минусовую клемму аккумулятора. Осмотрите жгут проводов, идущий к вентилятору охлаждения. Повреждения изоляции, потемнение, следы плавления указывают на перегрев или короткое замыкание. Особое внимание уделите участкам, где проводка контактирует с металлическими элементами кузова – возможен износ изоляции от вибраций.
Далее отсоедините разъём вентилятора. Очистите контакты от окислов при помощи аэрозольного очистителя электрики и мягкой щётки. После высыхания проверьте состояние контактов: обжатие должно быть плотным, без люфта. Ослабленные контакты вызывают перегрев и нестабильную работу вентилятора.
С помощью мультиметра в режиме проверки сопротивления прозвоните провод от реле вентилятора до разъёма. Сопротивление должно стремиться к нулю. При наличии переходного сопротивления выше 1 Ом – провод требует замены. Также проверьте наличие питания на одном из контактов разъёма при включенном зажигании и прогретом двигателе – напряжение должно быть около 12 В. Его отсутствие свидетельствует о неисправности реле, предохранителя или обрыве в цепи.
Завершающий этап – диагностика массы. При подключении лампы-пробника между минусовым контактом разъёма и плюсом аккумулятора она должна ярко светиться. Тусклое свечение указывает на плохой контакт массы, который следует зачистить и надежно затянуть.

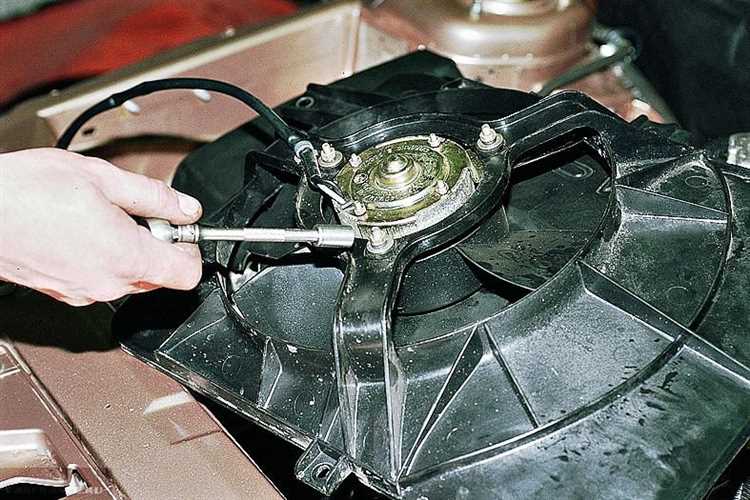

Оценка состояния самого электровентилятора
Сначала необходимо проверить, поступает ли питание на электродвигатель вентилятора. Для этого отсоедините разъём и мультиметром измерьте напряжение при включённом зажигании и прогретом двигателе. Напряжение должно быть в пределах 12–13,5 В. Если питание есть, но вентилятор не крутится – причина, скорее всего, в самом электродвигателе.
Поверните лопасти вентилятора рукой при отключенном зажигании. Они должны вращаться свободно, без заеданий. Тугой или неровный ход указывает на износ подшипников или попадание мусора в корпус. Скрежет или посторонние звуки – признак разрушения втулок или деформации оси.
Демонтируйте вентилятор и подайте питание напрямую от аккумулятора через предохранитель на 10–15 А. Если вентилятор не запускается или работает с перебоями, электродвигатель неисправен. Визуально осмотрите коллектор и щётки: потемнение, выработка, сильный износ щёток свидетельствуют о необходимости замены. Также стоит проверить целостность обмотки – запах гари или следы перегрева указывают на межвитковое замыкание.
Если при прямом подключении вентилятор запускается, но слабо тянет воздух, возможна деградация магнита или износ щёток. Измерьте ток потребления: номинальное значение – около 7–10 А. Значительное отклонение в большую сторону свидетельствует о перегрузке или коротком замыкании, в меньшую – о плохом контакте или падении эффективности мотора.
Проверка работы блока управления двигателем (ЭБУ)
Если вентилятор охлаждения на ВАЗ 2114 не включается, необходимо проверить, получает ли ЭБУ сигналы от датчиков и выдает ли команды на включение вентилятора. Для диагностики потребуется мультиметр и, по возможности, OBD-II сканер с поддержкой протокола ISO 9141-2.
- Включите зажигание, не запуская двигатель. Подключите сканер к диагностическому разъему. Убедитесь, что блок управления выходит на связь. Отсутствие связи – признак неисправности ЭБУ или проводки.
- Проверьте показания температуры охлаждающей жидкости. Если значение некорректное (например, -40°C или выше 150°C), вероятна неисправность датчика температуры или его цепи, из-за чего ЭБУ не включает вентилятор.
- При достижении температуры выше 100°C ЭБУ должен подавать сигнал на включение вентилятора. Проверьте наличие управляющего сигнала на выходе ЭБУ (контакт реле вентилятора, обычно это контакт 85 реле). Напряжение должно быть близко к 12 В.
- Если сигнала нет, проверьте напряжение на выходе непосредственно на разъеме ЭБУ (контакт A17, если используется ЭБУ Январь 7.2). При отсутствии напряжения – внутренняя неисправность блока.
- Осмотрите состояние массы ЭБУ (контакты A10, A30). Плохая масса может привести к сбоям в управлении исполнительными элементами.
- Проверьте наличие напряжения питания ЭБУ (контакт B18). Отсутствие питания приведёт к полной неработоспособности блока.
Если все сигналы в норме, а команда на включение вентилятора не формируется, ЭБУ может быть повреждён. В этом случае необходима его проверка на стенде или замена на заведомо исправный аналог.
Ручное включение вентилятора: временное решение и риски

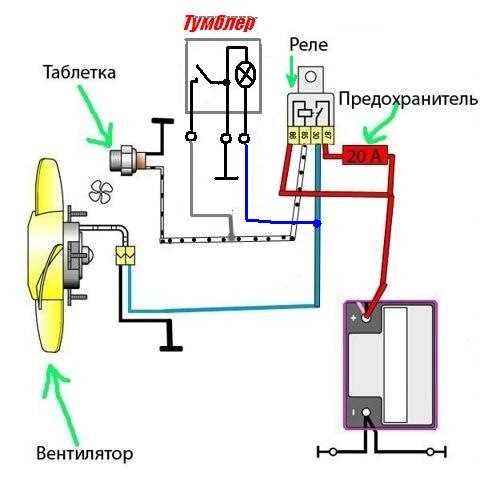

В случае неисправности вентилятора охлаждения на ВАЗ 2114, ручное включение может быть временным решением для предотвращения перегрева двигателя. Этот метод предполагает подключение вентилятора напрямую к источнику питания, что позволяет активировать его работу в момент необходимости.
Для ручного включения часто используются два основных способа: подключение через реле и использование временной кнопки в салоне автомобиля. В обоих случаях важно следить за состоянием системы и избегать перегрева двигателя, так как это может повлиять на его долговечность.
Однако, несмотря на то что ручное включение может показаться простым решением, оно сопровождается несколькими рисками:
1. Перегрузка проводки – Если система проводки не рассчитана на длительную работу вентилятора в ручном режиме, может произойти перегрев проводки или даже ее повреждение. Важно использовать провода с достаточным сечением и защитные устройства, такие как предохранители.
2. Риск перегрева двигателя – Включение вентилятора вручную не всегда совпадает с оптимальным режимом работы двигателя, что может привести к его перегреву. Важно внимательно следить за показаниями температуры, чтобы вовремя отключить вентилятор и предотвратить повреждения.
3. Потеря контроля – Вручную управлять вентилятором можно только в тех случаях, когда система неисправна. Этот метод не решает основную проблему, и если не устранять неисправность, риски повторных сбоев остаются. Постоянное включение вручную может привести к неэффективному охлаждению.
Для предотвращения этих рисков рекомендуется как можно скорее устранить причину неисправности вентилятора и не использовать ручное включение как постоянное решение. Это поможет избежать дорогостоящих ремонтов в будущем и продлить срок службы автомобиля.
Вопрос-ответ:
Что делать, если вентилятор охлаждения на ВАЗ 2114 не работает?
Если вентилятор не работает, первым делом стоит проверить предохранитель. Иногда проблема может быть связана с его перегореванием. Также необходимо осмотреть реле вентилятора и сам мотор вентилятора, так как эти элементы могут выйти из строя. Еще стоит проверить проводку на наличие обрывов или коррозии. Если вы не можете найти причину, возможно, потребуется заменить неисправную деталь.
Почему не включается вентилятор охлаждения на ВАЗ 2114, если двигатель перегревается?
Если вентилятор не включается при перегреве двигателя, это может быть связано с несколькими проблемами. Во-первых, возможно, неисправен датчик температуры, который не передает сигнал на включение вентилятора. Во-вторых, может быть повреждено реле или сам мотор вентилятора. Еще одной причиной может быть нарушение контакта в проводке. Чтобы точно установить причину, лучше всего провести диагностику системы охлаждения на СТО.
Как проверить работоспособность вентилятора охлаждения на ВАЗ 2114?
Чтобы проверить вентилятор, нужно включить зажигание и замкнуть контакты реле вентилятора с помощью провода. Если вентилятор работает, значит, проблема скорее всего в реле или в датчике температуры. Если вентилятор не запускается, следует проверить мотор вентилятора на исправность, а также убедиться в целостности проводки и соединений.
Что делать, если при включении вентилятора на ВАЗ 2114 он издает посторонний шум?
Если вентилятор издает странный шум, это может свидетельствовать о его износе или повреждении лопастей. Иногда шум возникает из-за загрязнения, например, попадания посторонних предметов в мотор вентилятора. В этом случае стоит проверить, нет ли препятствий в механизме. Если шум продолжается, возможно, потребуется замена вентилятора или его отдельных частей.
