Отсутствие искры на классических моделях ВАЗ, таких как 2106, чаще всего указывает на неисправность в системе зажигания. Двигатель не запускается, стартер крутит, но воспламенение топлива не происходит. В таких случаях важно поэтапно проверять компоненты – от замка зажигания до свечей, исключая каждый возможный источник проблемы.
Начинать диагностику следует с катушки зажигания. При включенном зажигании и вращении двигателя на вторичной обмотке должна появляться высоковольтная искра. Если ее нет, необходимо замерить напряжение на первичной обмотке – в норме оно должно быть близко к напряжению аккумулятора. При отсутствии питания стоит проверить предохранители и проводку от замка зажигания до катушки.
Если катушка исправна, следующая проверка – контактная группа трамблёра. Износ контактов, неправильный зазор или загрязнение могут нарушить прерывание цепи. Зазор должен быть в пределах 0,35–0,45 мм. Также важно убедиться в исправности конденсатора, установленного внутри трамблёра – пробитый элемент может полностью блокировать образование искры.
Неисправность бегунка и крышки трамблёра также может привести к исчезновению искры. Трещины, следы пробоя или обгорания контактов – повод заменить элементы. Особое внимание следует уделить угольному контакту в центре крышки – при его износе ток не подаётся на бегунок.
Завершающим этапом является проверка свечей зажигания и высоковольтных проводов. Свечи могут давать пробой на массу или просто не воспламенять смесь из-за разрушенного изолятора. Провода – терять ток из-за повреждений или повышенного сопротивления. Нормальное сопротивление провода не должно превышать 10 кОм на метр длины.
Проверка всех элементов требует последовательности и точности. Систематичный подход позволяет выявить проблему без лишней замены рабочих деталей и экономит время при восстановлении работоспособности зажигания на ВАЗ 2106.
Нет искры на ВАЗ 2106: причины и способы проверки
Отсутствие искры на ВАЗ 2106 чаще всего связано с неисправностями в системе зажигания. Для точного определения причины необходимо последовательно проверить все ключевые элементы.
- Аккумулятор и клеммы: напряжение не ниже 12,4 В. Окисление на клеммах снижает ток. Очистка наждачкой и затяжка соединений обязательны.
- Замок зажигания: проверь наличие напряжения на выходе при включённом зажигании. Часто перегорают контактные группы.
- Катушка зажигания: измерь сопротивление первичной обмотки (0,4–0,5 Ом) и вторичной (5–8 кОм). При отклонениях замени катушку.
- Коммутатор: при неисправности нет сигнала на катушку. Подключи заведомо рабочий для проверки.
- Датчик Холла (если установлен бесконтактный трамблёр): отсутствие импульсов – причина отсутствия искры. Проверяется мультиметром в режиме проверки транзистора или осциллографом.
- Распределитель зажигания: на контактных системах проверь износ кулачка, состояние контактов, зазор (0,35–0,45 мм). Износ графитовой щётки в крышке также приводит к потере искры.
- Высоковольтные провода: сопротивление не более 10 кОм на провод. Повреждённая изоляция и пробои – частая причина неисправностей.
- Свечи зажигания: зазор 0,5–0,6 мм. Свеча без нагара, с целым изолятором. Искра синяя, стабильная. При слабой или жёлтой искре – заменить.
Проверку начинай с аккумулятора и двигайся по цепи зажигания. При отсутствии оборудования – используйте «контрольку» и заведомо рабочие детали. Последовательная диагностика позволяет точно определить источник неисправности и исключить ненужную замену исправных компонентов.
Проверка состояния и подключения катушки зажигания
Для начала следует отключить питание от катушки зажигания, сняв провода с клемм «+» и «–». Проверка начинается с визуального осмотра: трещины на корпусе, следы нагара или оплавлений свидетельствуют о перегреве и требуют замены устройства. При наличии влаги катушка подлежит сушке либо замене, если изоляция нарушена.
Подключение катушки должно соответствовать схеме: клемма «+» соединяется с замком зажигания, клемма «–» – с коммутатором или прерывателем, в зависимости от системы. Нарушение полярности снижает напряжение искрообразования. Контакты должны быть очищены, без окислов и надежно зафиксированы. Шатающиеся или окисленные разъёмы приводят к отсутствию искры под нагрузкой.
Неисправность катушки может быть временной: при нагреве теряется искра, при остывании появляется снова. В таком случае рекомендуется замена детали, даже при нормальных сопротивлениях.

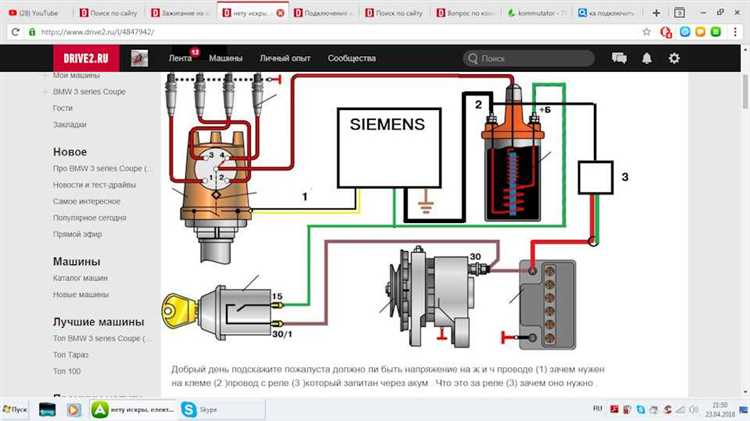

Диагностика прерывателя-распределителя и контактов
Первым шагом проверьте состояние бегунка и крышки распределителя. На крышке не должно быть трещин, следов пробоя или окислов на контактах. При обнаружении повреждений замените крышку и бегунок на новые.
Откройте корпус распределителя и осмотрите контактную группу. Поверхности контактов не должны быть подгоревшими или обугленными. При наличии нагара аккуратно зачистите контакты мелкозернистой наждачной бумагой, избегая искривления подвижной части.
Проверьте зазор между контактами при их максимальном размыкании. Он должен составлять 0,35–0,45 мм. Измерение проводите щупом. При отклонении от нормы выполните регулировку винтом крепления стойки подвижного контакта.
Осмотрите состояние кулачка распределительного вала. На поверхности не должно быть задиров или следов износа. Убедитесь, что кулачок вращается без заеданий и плавно.
Контроль зазора между контактами в процессе работы влияет на момент размыкания цепи, а значит – на появление искры. Неправильный зазор вызывает сбои в зажигании или полное его отсутствие.
Дополнительно проверьте подводящий провод к подвижному контакту. При наличии обрывов, ослаблений крепления или короткого замыкания внутри распределителя замените провод.
Проверьте конденсатор, подключённый к контактной группе. При его пробое контакты сильно искрят. Для проверки временно отключите конденсатор и понаблюдайте за работой системы. При подтверждении неисправности замените его на новый с аналогичными характеристиками.
Оценка работоспособности коммутатора
Коммутатор ВАЗ 2106 управляет подачей управляющего импульса на катушку зажигания. При отсутствии искры следует проверить его в первую очередь после исключения проблем с катушкой и датчиком Холла.
Проверка напряжения на входе: включите зажигание и измерьте напряжение на клемме «+» коммутатора. Оно должно составлять 12 В. Отсутствие питания указывает на неисправность цепи питания или замка зажигания.
Искровой тест: снимите высоковольтный провод с крышки трамблёра и поднесите его к массе на расстояние 5–7 мм. При вращении стартера должна появляться искра. Если катушка исправна, но искры нет – коммутатор не выдает управляющий импульс.
Проверка замены: если вышеуказанные действия не выявили неисправность, подключите заведомо рабочий коммутатор. Если двигатель запускается – старый модуль неисправен.
Важно использовать аналогичный по маркировке коммутатор. Несовместимость может повредить катушку или вывести из строя систему зажигания.
Проверка датчика холла и его проводки
Датчик Холла на ВАЗ 2106 встроен в трамблёр и отвечает за формирование управляющих импульсов для коммутатора. Его неисправность полностью исключает появление искры. Проверка начинается с визуального осмотра и прозвонки цепи.
- Снимите крышку трамблёра и убедитесь в отсутствии механических повреждений внутри. Осмотрите разъём датчика – контакты должны быть чистыми, без окислов и следов перегрева.
- Отключите разъём датчика и прозвоните провода от него до коммутатора. Используйте мультиметр в режиме прозвонки. Три провода: питание (+12 В), масса и сигнальный выход. Нарушение любого из них приведёт к потере искры.

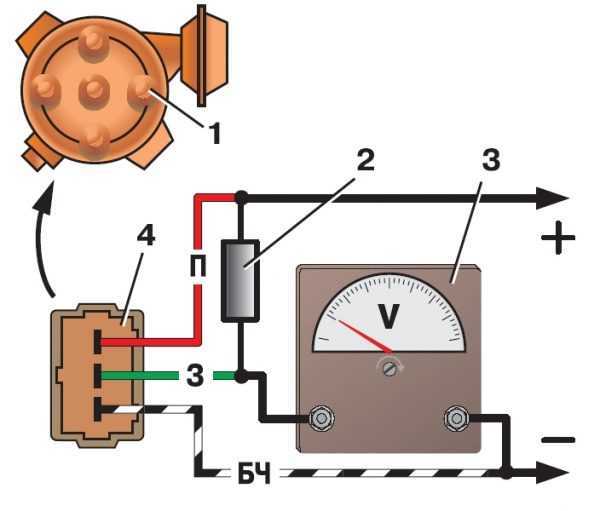

- Подайте питание на датчик: на один контакт подаётся +12 В, на другой – масса. Третий контакт – сигнальный, подключается к вольтметру. При вращении вала двигателя напряжение должно изменяться в пределах 0,4–4,5 В. Если сигнал отсутствует, датчик неисправен.
- Для точной диагностики подключите осциллограф к сигнальному выходу. При вращении вала должны появляться чёткие прямоугольные импульсы. Их отсутствие подтверждает неисправность датчика или его проводки.
- Проверьте зазор между шторкой и датчиком – должен быть не более 0,3–0,6 мм. Увеличенный зазор снижает чувствительность и приводит к нестабильной работе.
При выявлении обрыва, короткого замыкания или отсутствия сигнала датчик подлежит замене. Убедитесь в исправности всех соединений перед окончательной сборкой.
Анализ состояния высоковольтных проводов и свечей
Для устранения неисправности с искрой на ВАЗ 2106 необходимо тщательно проверить высоковольтные провода и свечи. Эти компоненты играют ключевую роль в передаче искры от катушки зажигания к камере сгорания.
Провода должны быть проверены на наличие трещин, повреждений изоляции и следов перегрева. Старые или поврежденные провода могут приводить к утечке тока, что нарушает нормальное искрообразование. Для проверки состояния проводов используйте мультиметр, измеряя сопротивление. Идеальный показатель – до 10 кОм на один метр длины провода. Если сопротивление значительно выше, провод требует замены.
Осмотрите наконечники проводов. Коррозия на них часто является причиной плохого контакта и, как следствие, отсутствия искры. Также проверьте плотность прилегания наконечников к свечам и катушке – плохой контакт может нарушать работу системы.
Свечи зажигания необходимо осмотреть на наличие нагара и износа электродов. Если на свечах присутствует черный нагар или белые следы, это может свидетельствовать о неправильной работе топливной смеси или системы охлаждения. Используйте щуп для измерения расстояния между электродами. Нормальный интервал – 0.6-0.8 мм. Если зазор увеличен или свечи имеют признаки перегрева, их нужно заменить.
При проверке свечей также следует обратить внимание на следы масла на электродах, что может указывать на неисправности в цилиндропоршневой группе. Для проверки эффективности работы свечей можно использовать тест на искровой разряд – при этом должна быть стабильная и яркая искра.
Регулярная замена проводов и свечей способствует стабильной работе двигателя и предотвращает проблемы с запуском или потерю мощности.
Проверка наличия питания на элементах системы зажигания
1. Проверьте предохранитель системы зажигания. Он обычно расположен в блоке предохранителей под капотом. Если предохранитель сгорел, питание не поступает на систему, что препятствует запуску искры.
3. Для проверки датчика коленвала нужно убедиться в наличии питания на его разъеме. Напряжение на датчике должно быть стабильным при включении зажигания. Если питание не поступает, возможно, проблема в проводке или в самом датчике.
4. Проверка блока управления (если имеется) заключается в подключении диагностического устройства или использовании тестера для контроля питания на входах блока. Напряжение на входах блока управления должно быть стабильным и соответствовать стандартам производителя.
5. Также стоит проверить распределитель зажигания. На его контактах также должно быть напряжение, которое подается на катушку для образования искры. Если питание отсутствует, причина может быть в неисправности проводки или контактов распределителя.
Проверка этих элементов поможет точно определить, есть ли проблема с подачей питания и устранять её на раннем этапе диагностики. Если питание на всех элементах системы зажигания присутствует, но искры нет, можно переходить к следующей стадии проверки – состояния катушки зажигания и других внутренних компонентов системы.
Вопрос-ответ:
Почему на ВАЗ 2106 нет искры, и как это можно проверить?
Если на ВАЗ 2106 нет искры, это может быть связано с несколькими возможными проблемами. Обычно причиной является неисправность в системе зажигания. Для начала стоит проверить проводку, в частности высоковольтные провода, катушку зажигания и контакты распределителя. Также возможно, что проблема в датчике холла или в контактах на распределителе. Чтобы проверить, работает ли катушка, нужно подсоединить её к рабочей цепи и увидеть, появляется ли искра. Если искры нет, катушка может быть неисправна. Также стоит проверить состояние прерывателя, который может выйти из строя и прекратить подачу тока.
Как проверить исправность катушки зажигания на ВАЗ 2106, если нет искры?
Для проверки катушки зажигания на ВАЗ 2106 необходимо сначала визуально осмотреть её на наличие повреждений, трещин и следов перегрева. Затем можно использовать мультиметр для измерения сопротивления. Для этого отключите катушку от системы и измерьте сопротивление на клеммах. Нормальное сопротивление на первичной обмотке должно составлять около 0,5-1 Ом, на вторичной — около 6-10 кОм. Если сопротивление отличается от нормы, катушка зажигания неисправна. Также можно провести тест с помощью искры: подключите катушку к системе зажигания и посмотрите, есть ли искра на свече зажигания.
Может ли проблема с проводами или распределителем быть причиной отсутствия искры на ВАЗ 2106?
Да, проблема с проводами или распределителем вполне может стать причиной отсутствия искры на ВАЗ 2106. Высоковольтные провода, особенно если они старые или повреждены, могут не проводить нужное количество тока, что ведет к отсутствию искры. Для проверки проводов нужно осмотреть их на наличие трещин или перегибов, а также проверить сопротивление. Распределитель зажигания также играет важную роль, так как изношенные контакты или неправильная настройка могут препятствовать правильной работе системы. Если распределитель имеет повреждения, его следует заменить или отрегулировать.
Какие еще детали могут быть причиной отсутствия искры на ВАЗ 2106?
Если на ВАЗ 2106 нет искры, помимо катушки зажигания и проводов, причиной могут быть неисправности датчика холла или прерывателя. Датчик холла отвечает за подачу сигнала на катушку зажигания, и если он выходит из строя, искра не будет подаваться. Также стоит проверить блок управления зажиганием, так как его неисправность может привести к отсутствию искры. Проблемы с питанием, такие как плохие контакты на аккумуляторе или слабое напряжение, также могут быть причиной неработающей системы зажигания.
