Отсутствие искры на ВАЗ 2107 с карбюраторным двигателем – одна из самых распространённых проблем, из-за которой мотор не запускается. Причин множество, но все они поддаются точной диагностике при системном подходе. Начинать следует с проверки элементов системы зажигания, включая катушку, трамблёр, коммутатор, свечи и высоковольтные провода.
Катушка зажигания – основной источник высокого напряжения. Если она перегорела или имеет внутренние пробои, искра на свечах появляться не будет. Проверка проводится с помощью мультиметра: сопротивление первичной обмотки должно быть в пределах 0,4–0,5 Ом, вторичной – 5–7 кОм. Отклонения указывают на необходимость замены.
Если катушка в порядке, переходят к коммутатору. Этот элемент часто выходит из строя при перегреве или скачках напряжения. Для проверки можно временно заменить его на заведомо рабочий. Также важно убедиться в наличии питания на коммутаторе – при включенном зажигании на одном из контактов должно быть около 12 В.
Трамблёр отвечает за распределение импульса по цилиндрам. Износ подшипников, люфт вала, разрушение бегунка или загрязнение контактов могут привести к отсутствию сигнала на свечи. Следует визуально осмотреть крышку, ротор и контакты, убедиться в отсутствии трещин и нагаров.
Проблема может крыться и в высоковольтных проводах: пробой изоляции, механические повреждения или слабый контакт с наконечниками прерывают цепь. Проверка производится тестером на пробой или заменой на новые.
Наконец, свечи зажигания. При отсутствии искры даже на новых компонентах зажигания стоит проверить зазор между электродами (должен составлять 0,6–0,7 мм) и наличие нагара. Использование свечей неподходящей маркировки также приводит к сбоям.
Пошаговая диагностика всех перечисленных компонентов позволяет с высокой точностью определить причину отсутствия искры и быстро восстановить работоспособность системы зажигания.
Нет искры на ВАЗ 2107 с карбюратором: причины
Основная причина отсутствия искры – сбой в работе системы зажигания. Начинать проверку следует с катушки зажигания. На ВАЗ 2107 с карбюратором используется контактная или бесконтактная система. При контактной – износ или загрязнение контактов прерывателя в трамблёре может полностью исключить искрообразование. При бесконтактной – выход из строя датчика Холла или коммутатора.
Обрыв или окисление проводов, особенно на массе двигателя и на плюсовом проводе к катушке, часто приводит к потере искры. Очистка контактов и проверка целостности проводки – обязательны. Некачественные высоковольтные провода также являются источником проблем: при пробое изоляции искра может уходить «в молоко».
Если катушка и проводка исправны, необходимо снять крышку трамблёра и осмотреть бегунок и контактные пластины. Износ или трещины приводят к нарушению передачи высокого напряжения. Бегунок должен плотно сидеть на валу и не иметь следов подгорания.
При бесконтактной системе проверь коммутатор: при его неисправности искра не будет появляться даже при вращении двигателя. Замена на заведомо рабочий блок – быстрый способ диагностики. Также убедись, что датчик Холла даёт импульс: при его отсутствии коммутатор не откроет цепь на катушку.
Если после проверки всех компонентов искры всё равно нет, стоит протестировать замок зажигания. Окисление или износ контактной группы может привести к отсутствию питания на системе зажигания при положении «стартер».
Проверка состояния свечей зажигания и высоковольтных проводов
Сначала выкрутите все свечи. Осмотрите изолятор и электрод. Если наблюдается черный нагар – смесь переобогащена или отсутствует искра. Белый налет указывает на бедную смесь или перегрев. Нормальный цвет – светло-коричневый. Зазор между электродами должен составлять 0,5–0,6 мм. Используйте щуп для точной проверки. При необходимости отрегулируйте зазор или замените свечу.
Свечи с трещинами на изоляторе, подгоревшими электродами или следами пробоя сразу исключайте. Даже внешне исправная свеча может не работать под нагрузкой, поэтому рекомендуются проверка искры на стенде или замена на заведомо исправные.
Проверьте высоковольтные провода визуально: трещины, перегибы, следы пробоя на изоляции – признаки неисправности. Прислушайтесь при работе двигателя в темноте: треск и искры указывают на пробой. Сопротивление провода не должно превышать 10 кОм. Измерьте омметром каждый провод по отдельности. При превышении нормы замените комплект целиком.
Особое внимание уделите контактам проводов в крышке распределителя и на катушке. Окисление, слабая посадка или следы дуги – причина нестабильной искры. Очистите контакты, при необходимости подожмите клеммы. Надежное соединение критично для стабильной подачи высокого напряжения.

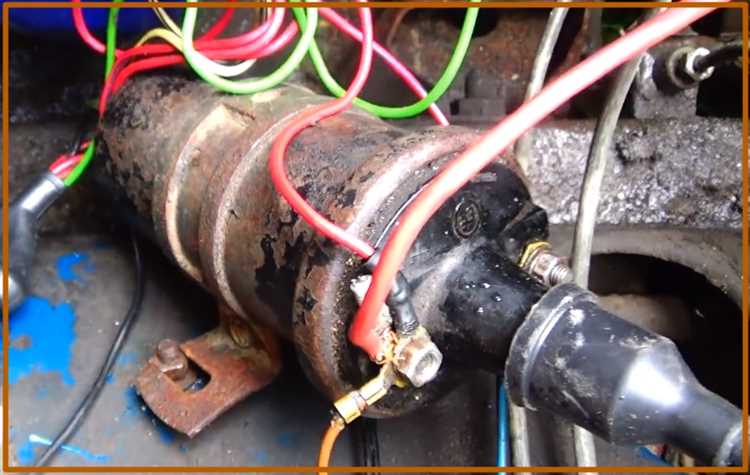

Диагностика катушки зажигания: признаки неисправности
На ВАЗ 2107 с карбюратором катушка зажигания играет ключевую роль в формировании искры. Если она выходит из строя, запуск двигателя становится невозможным. Один из первых признаков – отсутствие искры на всех цилиндрах при исправном коммутаторе и датчике Холла.
Проверка начинается с измерения напряжения на клемме «+» катушки при включенном зажигании – оно должно быть не ниже 12 В. Если питания нет, проблема в проводке или замке зажигания. При наличии напряжения следует проверить наличие импульсов на клемме «–» при прокрутке стартера. Если импульсов нет, возможна неисправность коммутатора или датчика Холла, а не самой катушки.
Катушка может перегреваться даже при непродолжительной работе – это указывает на межвитковое замыкание. Также при внутреннем пробое сопротивление обмоток выходит за пределы нормы: первичная – 0.4–0.5 Ом, вторичная – 5–7 кОм. Измерения выполняются мультиметром на отсоединённой катушке.
Если при наличии всех нормальных параметров искра всё равно слабая или нестабильная, можно подключить заведомо рабочую катушку. Быстрая замена на исправную – надёжный способ исключить или подтвердить неисправность.

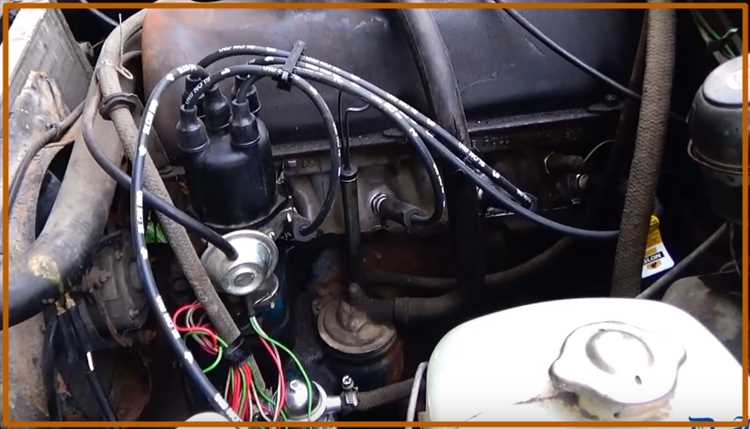

Проблемы в трамблёре: износ контактов, бегунка и крышки
Трамблёр играет ключевую роль в системе зажигания карбюраторного ВАЗ 2107. Его неисправности напрямую влияют на отсутствие искры. Основные узлы, подверженные износу – контакты, бегунок и крышка.
- Контакты прерывателя: со временем подгорают, покрываются нагаром или окисляются. Это вызывает нестабильную искру или её полное отсутствие. Зазор между контактами должен быть 0,35–0,45 мм. При отклонении необходимо либо настроить, либо заменить узел.
- Бегунок: изнашивается при пробеге более 30 тыс. км. Поверхность теряет проводимость, возможны сквозные пробои. Признаки – черные следы на торце, следы искрения, люфт на валу. Рекомендуется замена при первых признаках дефекта.
- Крышка трамблёра: микротрещины и угольные дорожки на внутренней поверхности вызывают утечку высокого напряжения. Образование конденсата усиливает пробои. Проверяется визуально на просвет, особенно между контактами. Надёжность контактов с высоковольтными проводами также критична.
При диагностике важно использовать мультиметр для проверки целостности цепей и сопротивления. Замена перечисленных компонентов – недорогая мера, эффективно восстанавливающая искрообразование.
Неисправности конденсатора системы зажигания
Конденсатор в контактной системе зажигания ВАЗ 2107 служит для подавления искрения на прерывателе и накопления энергии для катушки зажигания. Его неисправность нарушает образование искры, особенно при высоких оборотах двигателя.
- Повышенный износ контактов прерывателя. Если конденсатор не работает, на контактах появляется искра, вызывающая обгорание и увеличение зазора. Это снижает эффективность прерывания тока и ослабляет искру на свече.
- Отсутствие искры при прокрутке стартером. При пробое конденсатора напряжение не накапливается, и катушка не создает импульс для свечей.
- Нестабильная работа двигателя. Двигатель может «троить», глохнуть на холостом ходу или при резком нажатии на газ, особенно при нагреве.
Проверка проводится с помощью мультиметра в режиме измерения емкости. Исправный конденсатор имеет емкость порядка 0,2–0,3 мкФ. Если прибор показывает «обрыв» или нулевое значение – требуется замена. Также можно заменить на заведомо рабочий аналог и проверить наличие искры на центральном проводе катушки.
- Отключить провод от прерывателя.
- Оценить емкость и утечку тока. При наличии сопротивления ниже 1 МОм – конденсатор пробит.
Не стоит использовать старые или непроверенные конденсаторы – даже при внешне исправном виде возможна утечка, не видимая без прибора. Надежнее установить новый элемент от проверенного производителя, например, «СОАТЭ» или «КЗТА».
Обрыв или короткое замыкание в проводке к трамблёру
Для выявления обрыва необходимо визуально осмотреть все провода, ведущие к трамблёру, на наличие повреждений изоляции, порезов или следов перегрева. Признаки перегрева могут включать потемнение изоляции или следы плавления. Если обрыв не очевиден, можно использовать мультиметр, чтобы проверить проводку на наличие целостности. В случае обрыва провод следует заменить или отремонтировать.
Короткое замыкание происходит, когда провод соприкасается с металлической частью кузова или другим проводом, создавая замкнутую цепь. Это часто происходит из-за старой изоляции, которая со временем теряет свои свойства. При коротком замыкании система зажигания не получает нужного сигнала, что приводит к отсутствию искры. Для диагностики можно также использовать мультиметр в режиме проверки сопротивления между проводами и землёй. Если сопротивление слишком низкое, это свидетельствует о коротком замыкании.
После обнаружения повреждения проводки необходимо заменить повреждённые участки или выполнить ремонт. При ремонте проводки важно использовать качественные материалы, чтобы исключить повторные поломки в будущем. Также стоит обратить внимание на крепление проводов, чтобы они не подвергались механическим повреждениям в процессе эксплуатации.
После устранения неисправности рекомендуется проверить работоспособность системы зажигания, чтобы убедиться, что искра появилась и двигатель работает стабильно.
Проверка контактов и работы замка зажигания
Для начала необходимо отключить аккумулятор, чтобы избежать короткого замыкания во время работы с проводкой. Далее аккуратно снимите пластиковую обшивку вокруг замка зажигания. Проверьте состояние контактных групп. Окисление, загрязнение или повреждения проводки являются распространенной причиной неисправностей. Контакты должны быть чистыми, без следов коррозии.
Если напряжение на выходе замка зажигания отсутствует или нестабильно, возможно, проблема в неисправности самого замка. В этом случае замок следует заменить или отремонтировать, проверив также проводку, ведущую к системе зажигания.
Не забывайте, что важно проверять не только сам замок зажигания, но и связанные с ним компоненты, такие как реле зажигания, предохранители и проводку. Неисправности в этих элементах также могут повлиять на работу системы зажигания.
Нарушения в системе массы и соединений кузова с двигателем
Система массы на ВАЗ 2107 играет важную роль в обеспечении нормальной работы электрической системы автомобиля. Плохие соединения кузова и двигателя с массой могут привести к отсутствию искры на свечах зажигания, так как напряжение, необходимое для работы системы зажигания, может не поступать должным образом.
Одной из частых причин возникновения проблем является слабый контакт массы, особенно в местах соединения кузова с мотором. На ВАЗ 2107 масса обычно подается через специальные проводки, которые подключаются к кузову и к блоку двигателя. Если эти соединения окислены или повреждены, это приводит к снижению напряжения и сбоям в работе системы.
Для проверки состояния массы необходимо визуально осмотреть соединения проводов на наличие коррозии, окисления и загрязнений. Важно обратить внимание на крепление массы к кузову и блоку двигателя. Если эти элементы имеют слабое соединение, необходимо очистить места контакта, используя щетку по металлу и изопропиловый спирт, а также проверить надежность крепления.
Кроме того, стоит проверить состояние проводов массы, их изоляцию на наличие повреждений, разрывов и коротких замыканий. Проблемы с проводами могут возникать, если они были подвергнуты воздействию высоких температур или механическому повреждению, например, от вибрации двигателя.
Также важно регулярно проверять болты и гайки, которые фиксируют массу на кузове и двигателе, так как их ослабление может привести к нестабильному контакту и плохому заземлению. В случае ослабления крепежей следует затянуть их и обработать антикоррозийными средствами для предотвращения окисления.
Если после выполнения всех проверок искра на свечах все равно отсутствует, стоит обратить внимание на возможные повреждения проводки массы в скрытых местах, таких как под кузовом или в области коробки передач. Нередко именно в этих местах возникают скрытые дефекты, которые сложно заметить без снятия защитных кожухов или осмотра с использованием специального оборудования.
Вопрос-ответ:
Почему на ВАЗ 2107 с карбюратором может не быть искры?
Отсутствие искры на ВАЗ 2107 с карбюратором может быть вызвано рядом проблем в системе зажигания. Наиболее частые причины — это неисправности катушки зажигания, проблемные контакты в распределителе зажигания или же изношенные свечи. Также стоит проверить состояние проводов и прочистить контакты на распределителе. Иногда причина может скрываться в неисправности блока управления зажиганием или в поломке датчиков.
