Датчик холостого хода на Toyota Fielder отвечает за точный контроль оборотов двигателя на холостом ходу, что критически важно для стабильной работы автомобиля. Его расположение зависит от типа двигателя и года выпуска, но обычно он находится на корпусе дроссельной заслонки или рядом с ним.
Для моделей с двигателем 1.5 или 1.8 литра датчик холостого хода чаще всего монтируется на дроссельном узле. Это устройство взаимодействует с системой управления двигателем, корректируя работу в зависимости от изменений нагрузки и температуры. Убедитесь, что датчик установлен правильно и не загрязнен, так как это может повлиять на стабильность работы мотора.
Для доступа к датчику необходимо демонтировать воздушный фильтр и осмотреть область вокруг дроссельной заслонки. Важно соблюдать осторожность при снятии проводки, чтобы не повредить контакты. В случае неисправности датчика холостого хода могут возникнуть проблемы с запуском двигателя или его нестабильная работа на холостом ходу.
Рекомендуется проверять и чистить датчик при каждом техническом обслуживании автомобиля. Это поможет избежать накопления загрязнений, которые могут нарушить точность показаний и привести к сбоям в работе двигателя.

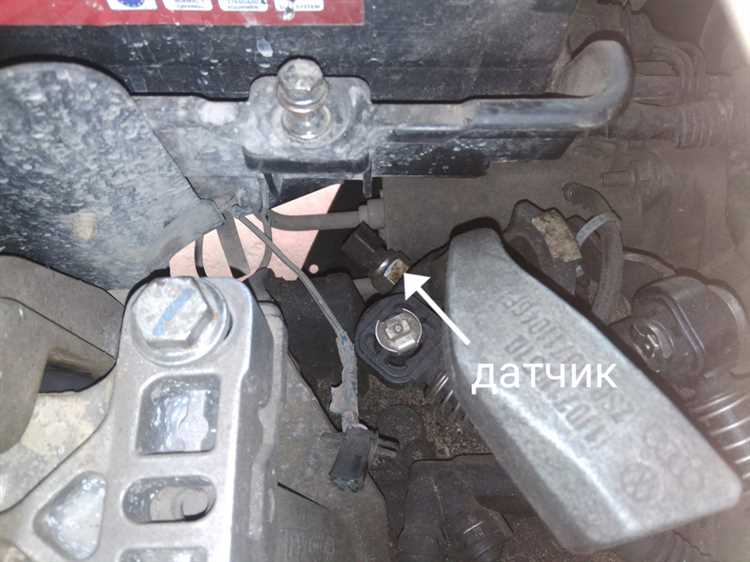

Как найти датчик холостого хода на Toyota Fielder 1.5
Датчик холостого хода на Toyota Fielder 1.5 расположен на дроссельном узле. Это устройство контролирует обороты двигателя на холостом ходу, отправляя данные в блок управления двигателем.
Для его нахождения выполните следующие шаги:
- Откройте капот и найдите дроссельную заслонку, которая расположена между воздушным фильтром и впускным коллектором.
- На дроссельной заслонке будет установлен датчик холостого хода. Он представляет собой небольшое устройство с разъемом для проводки.
- Датчик обычно закреплен с помощью одного или нескольких болтов. Он может быть оснащен разъемом с несколькими проводами, которые подключаются к электросистеме автомобиля.
- Проверьте состояние проводки и разъема. Если датчик загрязнен или поврежден, это может повлиять на работу двигателя.
Чтобы снять датчик, отсоедините проводку и открутите болты крепления. Убедитесь, что перед демонтажом системы питания двигателя отключены для предотвращения короткого замыкания.
Расположение датчика холостого хода на Toyota Fielder 1.8

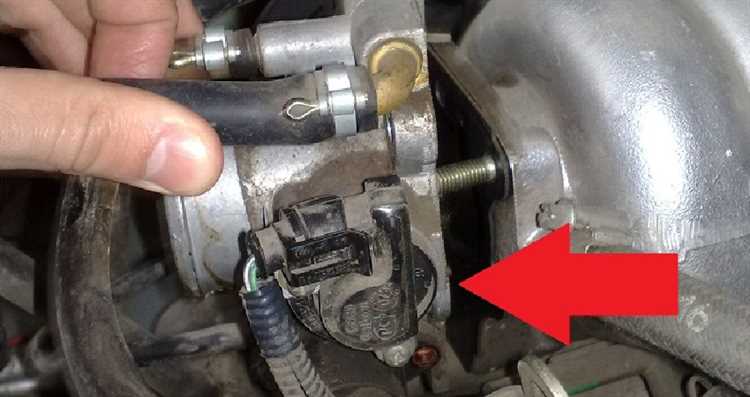

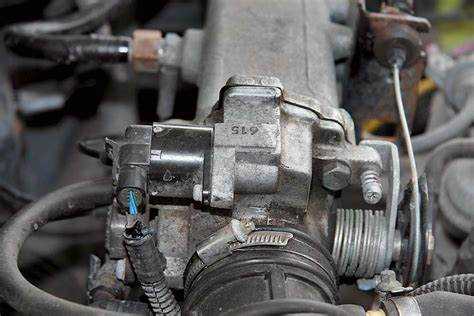

Датчик холостого хода на Toyota Fielder 1.8 расположен на корпусе дроссельной заслонки, с правой стороны двигателя, вблизи впускного коллектора. Это ключевой элемент системы управления двигателем, отвечающий за поддержание устойчивых оборотов при холостом ходу.
Для доступа к датчику необходимо снять воздушный фильтр и отсоединить кабельную проводку. Убедитесь, что двигатель остыл перед выполнением работ. Датчик фиксируется с помощью одного или двух болтов, которые легко откручиваются с использованием стандартного инструмента.
При обнаружении неисправности датчика холостого хода или его загрязнении рекомендуется провести его чистку. Для этого можно использовать специальные жидкости для очистки датчиков или простую воздушную промывку, чтобы не повредить чувствительные элементы устройства.
После установки нового или отремонтированного датчика важно выполнить калибровку с помощью диагностического оборудования, чтобы система корректно настроила параметры холостого хода.
Процесс снятия датчика холостого хода на Toyota Fielder
Для снятия датчика холостого хода на Toyota Fielder необходимо выполнить несколько шагов. Датчик находится на корпусе дроссельной заслонки и закреплен с помощью болтов и разъема. Перед началом работы отсоедините аккумулятор, чтобы избежать короткого замыкания.
1. Открутите крепежные болты, которые фиксируют дроссельную заслонку. Это позволит получить доступ к датчику. Обычно болты находятся в верхней части корпуса дроссельной заслонки. Используйте ключ с удлинителем для удобства снятия.
2. Отсоедините электрический разъем датчика холостого хода. Для этого аккуратно отожмите фиксаторы разъема и вытяните его, избегая повреждения контактов.
3. Открутите оставшиеся крепежные болты, которые фиксируют сам датчик. Датчик имеет несколько резьбовых соединений, обычно два болта. Для этого потребуется головка с нужным диаметром. Подготовьтесь к тому, что болты могут быть затянуты достаточно сильно.

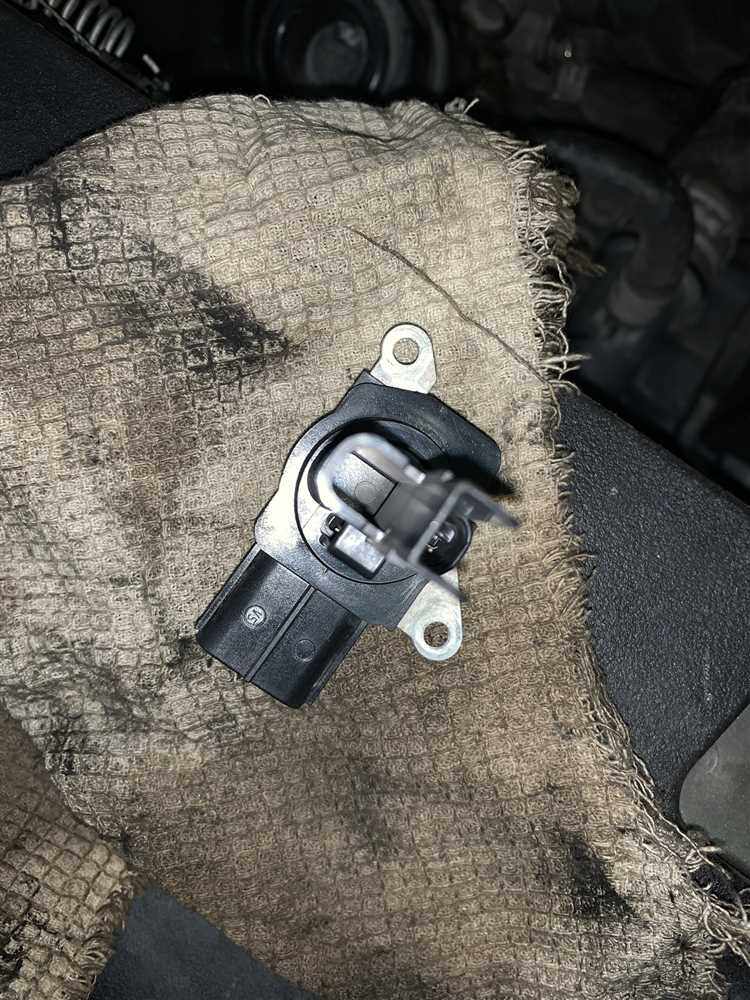

4. После того как все крепления удалены, осторожно извлеките датчик из корпуса дроссельной заслонки. Возможно, потребуется немного усилий, так как датчик может быть закреплен на резиновом уплотнении.
5. Убедитесь в отсутствии повреждений на старом датчике и установите новый, следуя тем же этапам в обратном порядке. При установке нового датчика убедитесь, что он правильно зафиксирован, и все контакты надежно подключены.
Какие инструменты нужны для замены датчика холостого хода
Для замены датчика холостого хода на Toyota Fielder потребуется минимальный набор инструментов, который обеспечит удобство и эффективность работы.
1. Ключи и головки: Для снятия датчика необходимо использовать головки на 10 мм и 12 мм. Головка на 10 мм потребуется для отворачивания болтов крепления датчика, а головка на 12 мм – для работы с крепежами, которые могут удерживать проводку.
2. Отвертки: Отвертка с плоским или крестовым жалом пригодится для снятия элементов, которые могут мешать доступу к датчику (например, защитных крышек или защитных кожухов проводки).
3. Тестер или мультиметр: Мультиметр необходим для проверки работоспособности нового датчика перед установкой. Он поможет убедиться, что проводка и новый датчик исправны, а также что нет коротких замыканий или обрывов цепей.
4. Ключ с возможностью регулировки усилия: При установке нового датчика важно соблюдать точное усилие при затягивании болтов. Для этого подойдет динамометрический ключ, который предотвратит перетягивание и повреждение резьбы.
5. Клещи: Понадобятся для отсоединения проводов от старого датчика. Важно использовать клещи с изолированными ручками для предотвращения коротких замыканий.
6. Очиститель: Перед установкой нового датчика рекомендуется очистить посадочное место от загрязнений. Используйте очиститель для карбюраторов или другие средства для удаления масла и грязи.
7. Перчатки и защитные очки: Для безопасности при работе с автоинструментами и вблизи движущихся частей всегда используйте защитные перчатки и очки.
Как проверить работоспособность датчика холостого хода
1. Осмотрите проводку датчика. Проверьте соединения на наличие коррозии, повреждений изоляции или ослабленных контактов. Это может быть причиной неправильной работы датчика.
2. Используйте мультиметр для измерения сопротивления. Отключите датчик от автомобиля и подключите мультиметр к его контактам. На различных оборотах двигателя сопротивление должно изменяться плавно, без резких скачков.
3. Подключите сканер OBD-II. Он позволит считывать ошибки, связанные с датчиком холостого хода, и проверять его работоспособность в реальном времени. Проблемы с датчиком могут проявляться в виде кодов ошибок, например, P0505.
4. Проверьте работу датчика при запуске двигателя. Включите зажигание и наблюдайте за оборотами двигателя. Если они не стабилизируются или колеблются, это может свидетельствовать о неисправности датчика.
5. Осмотрите датчик на наличие загрязнений. Механические повреждения или попадание грязи могут затруднять работу ДХХ, что приводит к нестабильной работе двигателя на холостом ходу.
После выполнения этих шагов, если проблемы не устранены, возможно, потребуется заменить датчик холостого хода.
Ошибки, связанные с датчиком холостого хода на Toyota Fielder
Одной из распространенных ошибок является отказ датчика, что приводит к сбоям в передаче информации в электронный блок управления (ЭБУ). Это может вызвать перебои в регулировке оборотов холостого хода и даже привести к его полной остановке. Как правило, ошибка появляется на экране диагностики в виде кода P0505.
Если двигатель плохо запускается или нестабилен на холостых оборотах, это может свидетельствовать о нарушении работы датчика. В таких случаях стоит провести проверку проводки и разъемов на наличие окисления или повреждений. Также часто встречается ошибка, связанная с неисправностью пневматической системы, которая влияет на работу датчика.
Для точной диагностики необходимо использовать специализированное оборудование для считывания кодов ошибок. После выявления ошибки можно провести очистку датчика от загрязнений, проверку на работоспособность и, если нужно, заменить его. Важно, чтобы установка нового датчика происходила с учетом рекомендаций производителя, а также соблюдения правильных технических характеристик, чтобы избежать дальнейших сбоев.
Как предотвратить поломку датчика холостого хода
Регулярно очищайте дроссельный узел от нагара и отложений. Загрязнённый узел нарушает подачу воздуха, создавая дополнительную нагрузку на датчик холостого хода. Очищать следует каждые 15 000–20 000 км пробега с использованием специальных очистителей без агрессивных компонентов.
Следите за герметичностью впускного тракта. Подсос воздуха через трещины в патрубках или ослабленные хомуты искажает данные, поступающие на ЭБУ, и вызывает нестабильную работу датчика. Проверку соединений желательно выполнять при каждом техническом обслуживании.
Используйте топливо с минимальным содержанием серы и примесей. Некачественный бензин способствует образованию нагара, особенно при коротких поездках и частых пусках двигателя. Отдавайте предпочтение проверенным АЗС и не допускайте работы двигателя на резерве.
Не допускайте длительной езды с нестабильным холостым ходом. Симптомы вроде плавающих оборотов могут указывать на начинающиеся проблемы с датчиком. Раннее выявление и устранение неисправностей снижает риск выхода узла из строя.
Периодически проверяйте контакты и разъём датчика на наличие окислов и слабого соединения. Даже минимальные колебания напряжения нарушают корректную работу. Контакты следует обрабатывать диэлектрической смазкой после каждой мойки двигателя.
Избегайте частых запусков двигателя в мороз без предварительного прогрева свечей накаливания (если установлены) или аккумулятора. Низкое напряжение при запуске провоцирует сбои в работе электронных компонентов, включая датчик холостого хода.
Стоимость замены датчика холостого хода на Toyota Fielder
Цена замены датчика холостого хода на Toyota Fielder зависит от поколения автомобиля, региона и типа установленного двигателя. Ниже представлены ключевые аспекты, влияющие на итоговую стоимость.
- Оригинальный датчик от Toyota стоит в среднем от 6 000 до 10 000 рублей. Для моделей с двигателями 1NZ-FE и 1ZZ-FE цена выше, чем для менее распространённых моторов.
- Аналог от стороннего производителя (например, Denso, Hitachi) обойдётся в 3 500–6 000 рублей. Рекомендуется выбирать проверенные бренды с положительными отзывами.
- Услуги по замене в автосервисе – от 1 200 до 2 000 рублей, в зависимости от сложности доступа и расценок мастерской. На моторах, где датчик установлен за впускным коллектором, работа может занять до 1,5 часов.
Рекомендуется:
- Предварительно выполнить диагностику, чтобы исключить другие причины нестабильного холостого хода – цена компьютерной проверки составляет 500–800 рублей.
- Покупать запчасть с гарантией. Уточните срок возврата и возможность обмена при покупке через интернет.
- Проверить состояние дроссельной заслонки перед установкой – загрязнённый узел может снизить срок службы нового датчика.
В итоге, средняя стоимость замены вместе с работой составляет от 4 700 до 12 000 рублей. Использование контрактных или восстановленных деталей может снизить затраты, но увеличивает риск повторного ремонта.
Вопрос-ответ:
Где именно расположен датчик холостого хода на Toyota Fielder с двигателем 1NZ-FE?

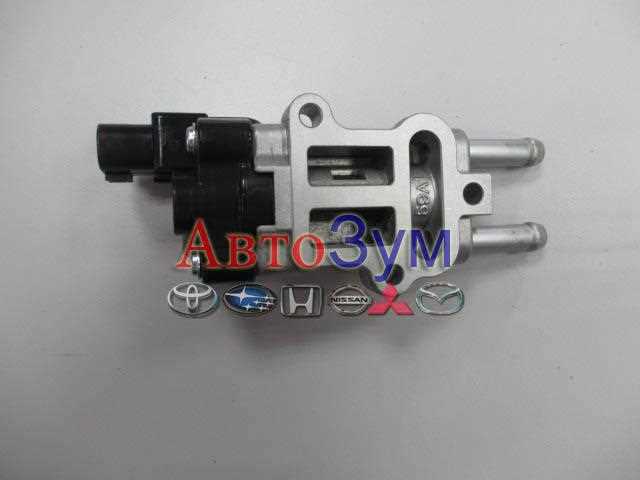

На двигателе 1NZ-FE датчик холостого хода совмещён с клапаном управления подачей воздуха на холостом ходу (IACV) и встроен в корпус дроссельной заслонки. Он находится с правой стороны дроссельного узла, если смотреть по направлению движения автомобиля. Чтобы его увидеть, нужно снять пластиковую крышку двигателя и осмотреть область рядом с тросом газа или электронным приводом дросселя.
Можно ли добраться до датчика холостого хода без снятия дроссельной заслонки на Toyota Fielder?
В большинстве случаев можно получить доступ к датчику, не снимая полностью дроссельную заслонку, особенно если речь идёт о профилактической чистке. Однако для полной замены клапана IACV или тщательной диагностики всё же потребуется демонтаж дроссельного узла. Это обеспечит лучший доступ к болтам крепления и разъёмам.
Чем отличаются датчики холостого хода на разных поколениях Toyota Fielder?
Отличие может быть в типе управления дроссельной заслонкой. На ранних моделях с тросовым приводом используется отдельный клапан IACV, который отвечает за подачу воздуха при закрытом дросселе. На более новых модификациях, где установлен электронный дроссель (ETCS-i), функцию регулирования холостого хода выполняет сам дроссельный узел. В таких случаях отдельного датчика холостого хода нет, и управление осуществляется через блок управления двигателем и сервопривод заслонки.
Что может указывать на неисправность датчика холостого хода на Toyota Fielder?
Основные признаки — нестабильные обороты двигателя на холостом ходу, его глохнущие попытки при запуске, особенно на холодную, а также скачки оборотов без нажатия на педаль газа. Иногда загорается индикатор «Check Engine», и при сканировании появляются коды, связанные с работой клапана IACV или системы подачи воздуха. При таких симптомах стоит проверить состояние дроссельной заслонки и разъёмов, а затем — сам клапан холостого хода.
