Для владельцев Toyota Vitz, которые столкнулись с необходимостью диагностики автомобиля, важным шагом является нахождение штекера OBD (On-Board Diagnostics). Этот разъем позволяет подключить диагностическое оборудование для считывания ошибок и проверки работы системы автомобиля. Размещение штекера диагностики в Toyota Vitz имеет свою специфику, которую важно учитывать при проведении процедур.

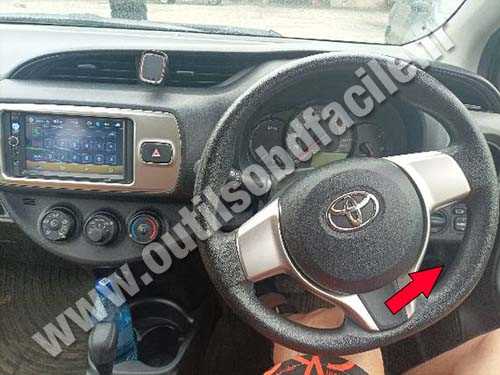

Местоположение штекера диагностики в Toyota Vitz обычно находится под рулевой колонкой, с левой стороны от водителя. Для доступа к разъему потребуется заглянуть в область, которая находится ниже приборной панели. В некоторых моделях Vitz штекер может быть скрыт небольшим пластиковым кожухом или крышкой, которую нужно аккуратно снять для удобства подключения диагностического устройства.
Если вы не можете найти штекер в указанном месте, рекомендуется осмотреть другие возможные позиции, например, рядом с бардачком или в области центральной консоли. Однако, чаще всего, штекер диагностической системы размещается именно в области рулевой колонки.
Обратите внимание, что при подключении диагностического устройства важно убедиться в правильности подключения, чтобы избежать повреждения разъема или оборудования. Также стоит помнить, что не все модели Toyota Vitz поддерживают стандарт OBD-II, и для некоторых автомобилей могут быть использованы специфические разъемы.
Как найти разъем диагностики в Toyota Vitz 2000-2005 годов выпуска
В автомобилях Toyota Vitz 2000-2005 годов выпуска разъем диагностики OBD-II обычно располагается вблизи водителя, в области приборной панели.
Для того чтобы найти разъем, выполните следующие шаги:
- Позиция под рулевой колонкой: Разъем диагностики часто находится под рулевой колонкой, рядом с педалью тормоза. Это место легко доступно для подключения диагностического устройства.

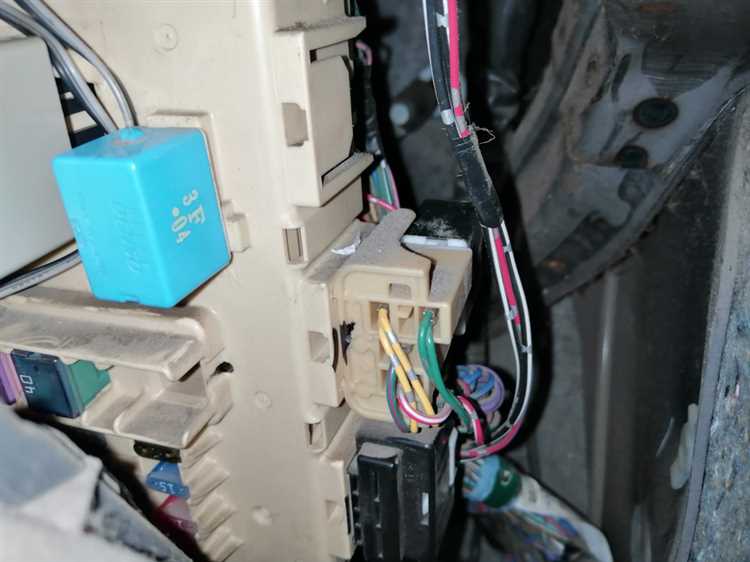

- Панель с предохранителями: В некоторых моделях разъем может быть скрыт за панелью, которая находится слева от рулевой колонки. Чтобы проверить это место, снимите пластиковую крышку панели предохранителей.
- Отсутствие дополнительных блокировок: Внимательно осмотрите область вокруг разъема – у вас не должно быть никаких преград для подключения сканера, таких как дополнительные крышки или блоки.
Если разъем не найден, следует проверить сервисную книжку автомобиля, где могут быть указаны дополнительные детали или изменения в расположении разъема, характерные для конкретной комплектации модели.
Важно помнить, что разъем может быть слегка спрятан, но он всегда должен быть доступен для диагностики, не требуя демонтажа большого количества деталей.
Особенности расположения штекера диагностики на моделях Toyota Vitz после 2005 года
На моделях Toyota Vitz, выпущенных после 2005 года, штекер диагностики OBD-II расположен в нижней части центральной консоли, непосредственно под рулевой колонкой. Он находится в области приборной панели, в зоне доступа водителя.
Для подключения диагностического оборудования, необходимо отклонить панель с левой стороны от рулевого колеса. На некоторых моделях для этого нужно снять крышку или пластиковой накладку, закрывающую разъем. Это не требует использования инструментов, достаточно аккуратно снять накладку руками.
Важно отметить, что штекер диагностики в Toyota Vitz после 2005 года обычно находится в районе ножного пространства водителя, что позволяет легко подключить кабель без необходимости снятия дополнительных частей интерьера. Штекер имеет стандартный 16-контактный разъем OBD-II, совместимый с большинством сканеров и диагностических приборов.
Рекомендация: Прежде чем начать диагностику, убедитесь, что разъем не заблокирован лишними деталями интерьера и не имеет загрязнений. Это обеспечит стабильную работу диагностического оборудования и точность получаемых данных.
Местоположение OBD разъема в салоне Toyota Vitz: пошаговая инструкция
Для диагностики автомобиля Toyota Vitz необходимо подключить диагностический сканер к OBD разъему. Важно знать, где он находится, чтобы не тратить время на поиски.
Шаг 1: Откройте водительскую дверь и сядьте на место водителя.
Шаг 2: Переведите сиденье в удобное положение, если необходимо, для лучшего обзора.
Шаг 3: Ощупайте пространство под панелью приборов, прямо под рулевой колонкой. OBD разъем находится рядом с центральной консолью.

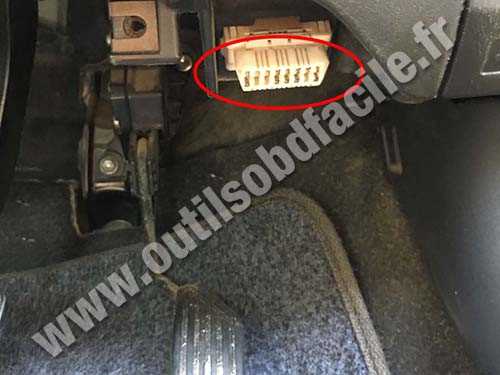

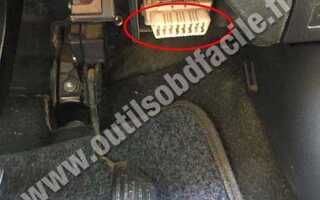

Шаг 4: Разъем расположен на уровне колен водителя, рядом с пластиковым кожухом. Он может быть немного скрыт, но обычно доступен без необходимости снимать панели.
Шаг 5: Убедитесь, что разъем свободен от пыли и грязи. При необходимости, очистите его мягкой тканью.
OBD разъем Toyota Vitz стандартно использует 16 пинов для подключения диагностического оборудования. После нахождения разъема, подключите сканер и следуйте указаниям на устройстве.
Как определить, что штекер диагностики не поврежден или загрязнен
Далее следует проверить чистоту контактов. Для этого аккуратно осмотрите пины на наличие загрязнений, пыли или окисления. Загрязнение или коррозия могут препятствовать надежному соединению с диагностическим оборудованием. Для очистки контактов можно использовать изопропиловый спирт и мягкую ткань или ватные палочки, избегая агрессивных химикатов.
Особое внимание стоит уделить состоянию пластикового корпуса штекера. Пластик не должен быть деформирован, так как это может повлиять на правильность подключения. Если корпус поврежден, возможно, потребуется заменить сам разъем.
Не менее важным является проверка на отсутствие ослабленных или поврежденных проводов в месте подключения. Если штекер периодически теряет контакт или не обнаруживает сигнал, причиной может быть обрыв или повреждение проводки. В таком случае необходимо проверить проводку и при необходимости заменить поврежденные участки.
После проведения визуального осмотра можно подключить диагностическое оборудование и проверить работу штекера. Если оборудование не может установить связь с автомобилем или возникают ошибки, это может свидетельствовать о проблемах с самим разъемом, и его нужно заменить или отремонтировать.
Роль штекера диагностики в процессе диагностики Toyota Vitz
Штекер диагностики Toyota Vitz представляет собой важный элемент для диагностики состояния автомобиля. Он служит для подключения диагностического оборудования и позволяет получить доступ к информации о состоянии различных систем автомобиля, таких как двигатель, трансмиссия, системы безопасности и прочее. С помощью этого штекера специалисты могут выявить ошибки, которые невозможно обнаружить визуально или без использования специализированных приборов.
В Toyota Vitz штекер диагностики расположен в подкапотном пространстве, вблизи моторного отсека, и имеет стандартный разъем OBD-II, который используется для подключения к универсальным диагностическим сканерам. Именно через этот интерфейс происходит обмен данными между автомобилем и диагностическим оборудованием, что позволяет получить точные данные о работе систем автомобиля и определить возможные неисправности.
Использование штекера диагностики предоставляет значительные преимущества в процессе обслуживания Toyota Vitz. Он позволяет не только считывать коды ошибок, но и выполнять некоторые операции, такие как сброс ошибок, проверка параметров работы систем в реальном времени, а также настройка и калибровка датчиков. Этот процесс значительно ускоряет диагностику и ремонт, позволяя избежать длительных поисков неисправностей.
Одним из важных аспектов является регулярное использование диагностического штекера для проведения профилактических осмотров. Пренебрежение этим может привести к тому, что небольшие проблемы останутся незамеченными, что в дальнейшем может привести к серьезным поломкам и увеличению затрат на ремонт.
Что делать, если не удается найти штекер диагностики Toyota Vitz
Если штекер диагностики Toyota Vitz не удается найти, прежде всего проверьте несколько ключевых мест. В большинстве случаев он располагается под панелью приборов, рядом с рулевой колонкой, но бывают исключения. Вот несколько рекомендаций:
1. Проверьте под рулевой колонкой. Откройте водительскую дверь и внимательно осмотрите область под рулевым колесом, где могут быть скрыты элементы электрики. Штекер диагностики часто располагается в районе панели, на которой находятся органы управления освещением и другими системами.

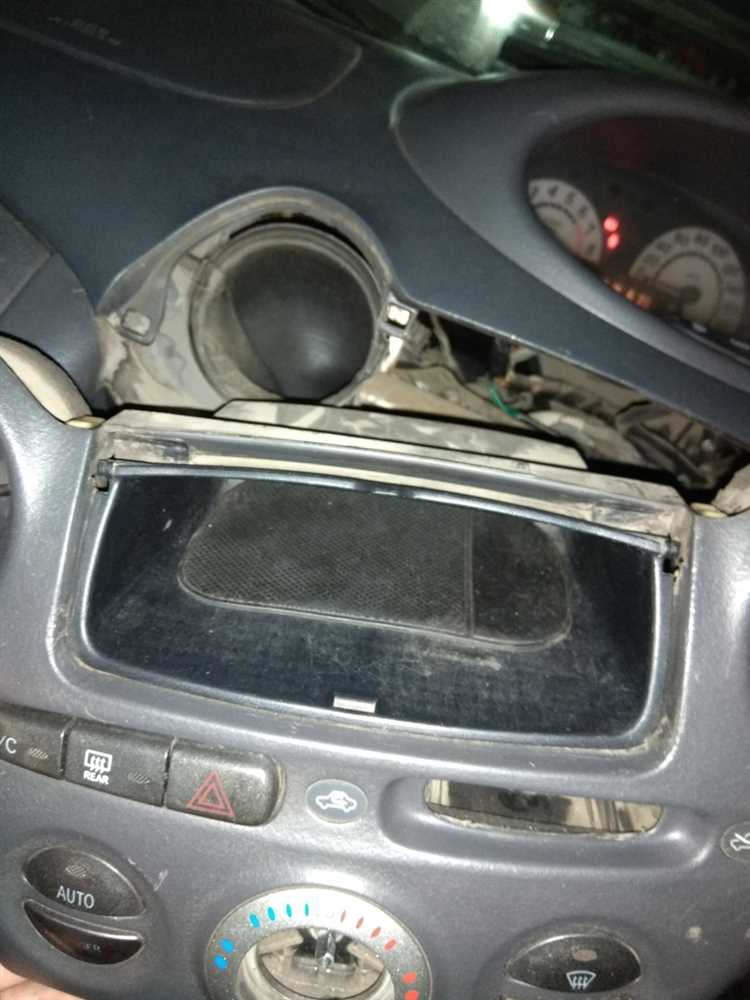

2. Обратите внимание на центральную консоль. В некоторых моделях Toyota Vitz разъем диагностики может находиться рядом с рычагом переключения передач, скрытым за крышкой. В этом случае просто откройте крышку и осмотрите внутреннюю часть.
3. Используйте руководство пользователя. Иногда местоположение штекера в вашем конкретном автомобиле может отличаться. В таких случаях следует обратиться к руководству пользователя, где указаны точные данные по расположению разъема диагностики для вашего года выпуска и комплектации.

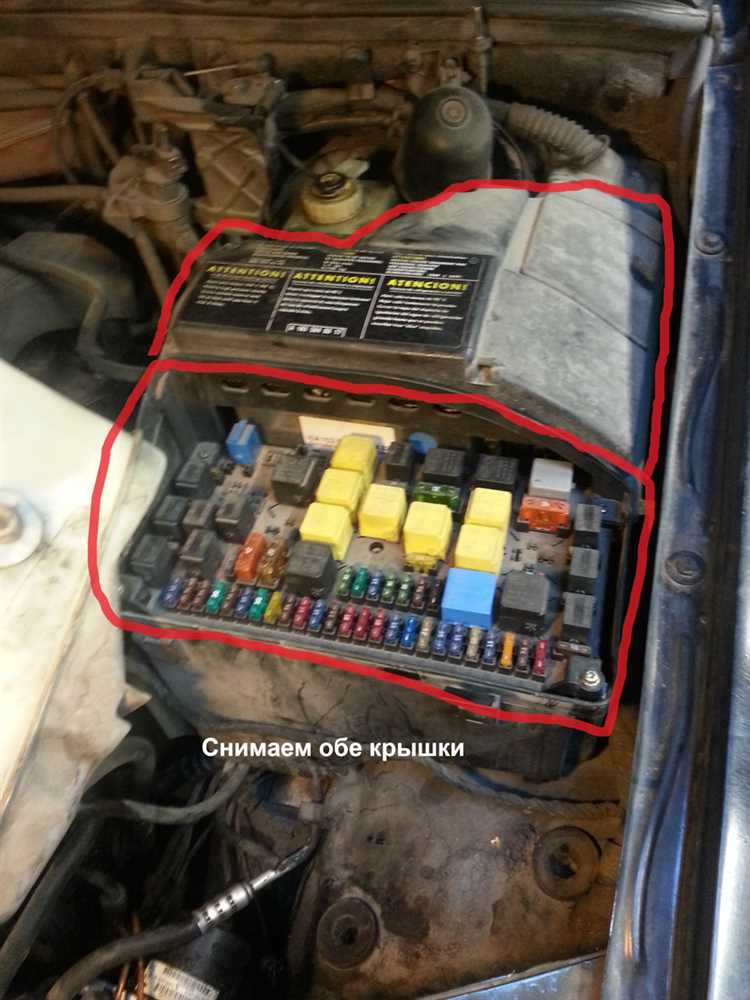

4. Проверьте под капотом. В редких случаях штекер диагностики может быть расположен под капотом, вблизи блока предохранителей. Это встречается в моделях с некоторыми особенностями электросистемы.
5. Проконсультируйтесь с мастером. Если не удается найти штекер диагностики после проверки всех вышеуказанных мест, обратитесь к специалисту в автосервис. В редких случаях разъем может быть скрыт или перемещен для удобства при сборке автомобиля.
Не стоит паниковать, если место расположения штекера диагностики не очевидно – зачастую это вопрос внимательности и терпения.
Сколько времени занимает поиск и подключение к диагностическому разъему
Поиск и подключение к диагностическому разъему Toyota Vitz обычно занимает от 5 до 10 минут. Однако время может варьироваться в зависимости от нескольких факторов, таких как опыт механика и состояние автомобиля.
Процесс поиска диагностического разъема можно разделить на несколько этапов:
- Определение местоположения разъема.
- Проверка его доступности и состояния.
- Подключение диагностического оборудования.
Для большинства моделей Toyota Vitz разъем OBD-II расположен в районе водительского сиденья, под приборной панелью, рядом с центральной консолью. Он может быть скрыт пластиковым кожухом, который нужно снять перед подключением устройства. Если разъем не виден сразу, стоит поискать его за панелью, рядом с центральной консолью или в нижней части рулевой колонки.
Чтобы ускорить процесс, полезно заранее изучить руководство по эксплуатации автомобиля. Это поможет точно локализовать разъем и избежать лишних усилий при поиске.
В случае, если разъем поврежден или загрязнен, подключение может занять больше времени, так как потребуется чистка или ремонт.
Влияние правильного расположения штекера диагностики на работу диагностического оборудования
Точное расположение диагностического разъема в Toyota Vitz критично для корректной работы сканеров и адаптеров OBD-II. При заводском размещении разъема под рулевой колонкой или в районе центральной консоли обеспечивается стабильный контакт, минимальные помехи и надежное питание устройства.
Если штекер находится в труднодоступном или нестабильном месте – например, под ковриком или за пластиковой обшивкой, – возможно прерывание связи с ЭБУ. Это особенно критично при выполнении процедур адаптации, считывании параметров в реальном времени и прошивке блоков.
Диагностическое оборудование требует не только физического подключения, но и постоянного напряжения на линии питания (обычно PIN 16 разъема). Если разъем смонтирован с отклонением от стандартов SAE J1962, возможны перебои в питании, приводящие к сбоям в работе сканера.
Рекомендуется периодически проверять крепление штекера: разболтанные контакты и окисление на PIN-ах влияют на достоверность данных. При замене штатной магнитолы или доработке панели важно убедиться, что доступ к диагностическому разъему не ограничен и соблюден угол подключения – кабель не должен быть изогнут или перегнут, чтобы избежать механических повреждений.
Использование Bluetooth- и Wi-Fi-адаптеров при неправильно расположенном разъеме также снижает стабильность соединения с мобильными устройствами. Чем ближе адаптер к помехообразующим узлам, тем выше риск потери сигнала и ошибок при сканировании параметров.
Вопрос-ответ:
Где именно расположен диагностический разъём на Toyota Vitz праворульной сборки?
На Toyota Vitz с правым рулем диагностический разъём обычно находится под рулевой колонкой, чуть левее, ближе к водительской двери. Он закреплён в нижней части панели, рядом с отсеком для мелочей или блоком предохранителей. Чтобы его найти, достаточно присесть сбоку водительского сиденья и заглянуть под торпедо — разъём можно узнать по характерной форме с 16 контактами.
Нужно ли снимать какие-то элементы салона, чтобы добраться до разъёма OBD2 на Toyota Vitz?
В большинстве случаев снимать панели или декоративные элементы не требуется. Разъём располагается в открытом доступе, и подключиться к нему можно без инструмента. Однако на некоторых моделях он может быть слегка утоплен внутрь корпуса, из-за чего потребуется подсветка или небольшой наклон, чтобы его заметить. В редких случаях разъём может быть прикрыт пластиковой заглушкой.
Разъём диагностики одинаковый на всех поколениях Toyota Vitz?
Нет, расположение разъёма может немного различаться в зависимости от поколения и года выпуска автомобиля. Например, на Vitz первого поколения (1999–2005 гг.) разъём может находиться ближе к центральной консоли, тогда как на более поздних моделях (с 2005 года и далее) он обычно установлен под рулём, слева. Однако во всех случаях используется стандарт OBD2, так что форма разъёма остаётся одинаковой.
Можно ли подключить сканер к Toyota Vitz без специальных знаний?
Да, большинство сканеров, особенно Bluetooth-модели, подключаются просто — достаточно найти разъём, вставить адаптер и соединить его со смартфоном через приложение. При этом важно убедиться, что сканер совместим с японскими автомобилями, так как некоторые устройства работают только с машинами, выпущенными для Европы или США. Если автомобиль выпущен до 2003 года, возможны трудности с подключением, и потребуется поддержка протокола JOBD.
