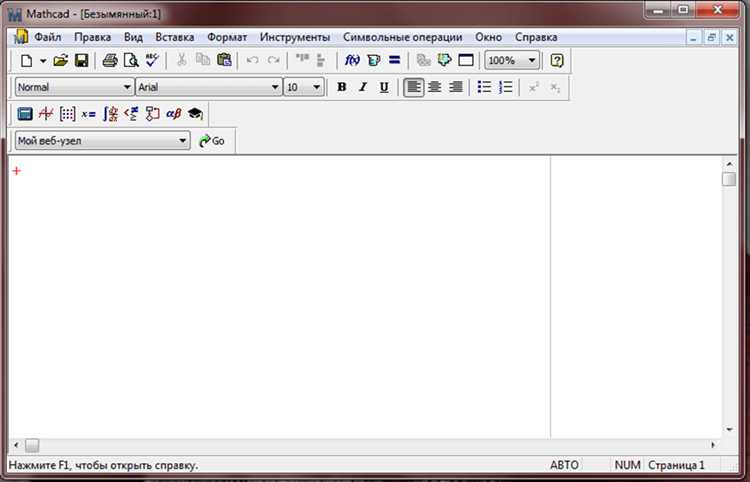

Система Mathcad представляет собой специализированную среду для инженерных вычислений, объединяющую символьную и числовую математику с возможностью документирования расчетов в интерактивной форме. Ключевое отличие Mathcad от других инструментов – визуальная структура рабочих листов, в которых математические выражения записываются в естественной нотации и сразу отображаются в формате, аналогичном рукописному вводу.
Mathcad поддерживает более 600 встроенных функций, включая линейную алгебру, численные методы, преобразования Фурье, статистику и дифференциальные уравнения. Все вычисления синхронизированы с документом, что позволяет автоматически пересчитывать значения при изменении входных данных. Это критически важно при разработке технической документации, где требуется повторное использование расчетов и высокая воспроизводимость результатов.
Интеграция с CAD-системами, такими как PTC Creo, позволяет использовать Mathcad в рамках полного цикла проектирования. Пользователь может передавать параметры из модели в расчет и обратно, обеспечивая двустороннюю связь между геометрией и аналитической частью проекта. Такой подход особенно эффективен при проектировании механических конструкций, где необходимо учитывать точные значения нагрузок, усилий и допусков.
Дополнительные возможности включают создание пользовательских функций, подключение внешних библиотек на языках программирования (например, C/C++), а также экспорт расчетов в форматы PDF, HTML и MS Word. Mathcad активно используется в авиационной, энергетической, машиностроительной и строительной отраслях благодаря сочетанию инженерной точности и наглядной подачи данных.
Создание инженерных расчетов с пошаговыми пояснениями
Шаг 1. Задание исходных данных
В рабочей области Mathcad введите все необходимые переменные: геометрические размеры, физические константы, коэффициенты. Например, длина балки L := 2 м, модуль упругости E := 210·10⁹ Па. Все данные комментируются непосредственно рядом с выражениями с помощью текста, размещенного по соседству.
Шаг 2. Определение расчетных формул
Введите аналитические выражения в символьной форме, используя стандартные операторы Mathcad. Например, для вычисления прогиба балки: δ(x) := (q·x²·(6·L² — 4·L·x + x²))/(24·E·I). Используйте индексы и греческие символы через панель символов для соответствия инженерной нотации.
Шаг 3. Проведение численного расчета
После определения формул задайте численные значения всех переменных и нажмите Enter. Mathcad мгновенно рассчитает результат. Например: δ(1 м) = 3,57 мм. Программа автоматически отслеживает единицы измерения и конвертирует их при необходимости.
Шаг 4. Построение графиков
Для наглядности вставьте график: используйте встроенный инструмент Insert → Graph → X-Y Plot. По оси X укажите переменную, например x, по оси Y – функцию δ(x). График обновляется при изменении параметров, что удобно для анализа влияния условий нагрузки.
Шаг 5. Добавление пояснений и проверок
Используйте текстовые блоки для пояснения промежуточных этапов, особенно при наличии условий предельной прочности или нормативных ограничений. Для проверки используйте встроенные функции, например if для оценки выполнения условий: if σ < [σ] then «OK» else «Ошибка прочности».
Шаг 6. Подготовка к передаче расчета
Перед экспортом проверьте корректность единиц, очистите черновые области, оформите заголовки и добавьте примечания. Экспортируйте в PDF или сохраните как шаблон для повторного использования при типовых расчетах.
Использование встроенных математических функций и операторов
Mathcad предоставляет обширный набор встроенных математических функций, охватывающих численные методы, линейную алгебру, анализ, статистику и обработку сигналов. Для выполнения сложных расчетов достаточно ввести имя функции и задать аргументы в естественной математической нотации.
Например, функция sqrt(x) возвращает квадратный корень, ln(x) – натуральный логарифм, exp(x) – экспоненту. Для работы с матрицами доступны функции inv(A) для нахождения обратной матрицы, det(A) – определителя, eig(A) – собственных значений. Все функции автоматически адаптируются под тип данных: скаляр, вектор или матрицу.
Операторы в Mathcad работают в символьной и численной форме. Например, оператор дифференцирования d/dx(f(x)) позволяет находить производные прямо в рабочем листе, а оператор интегрирования ∫ f(x) dx – определённые и неопределённые интегралы. Использование диапазонных переменных упрощает построение массивов для итераций и анализа функций.

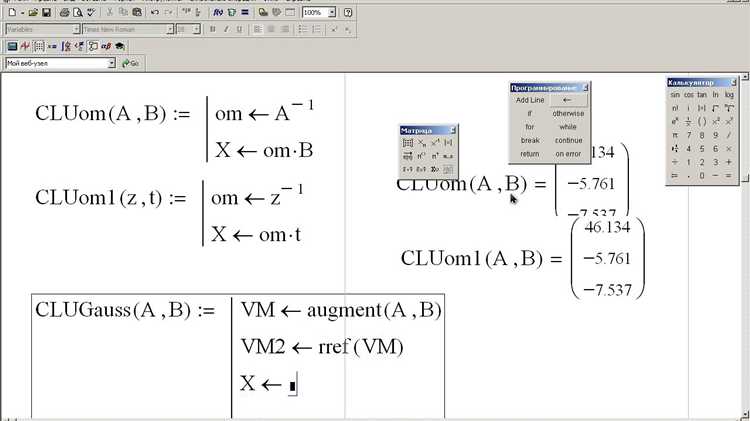

Функции могут быть вложенными и использоваться в пользовательских определениях. Например, определив функцию f(x) := sin(x)/x, её можно применять в аналитическом выражении, численном расчёте и графическом анализе без дублирования кода.
Важно использовать единообразные единицы измерения: Mathcad автоматически отслеживает размерности и сигнализирует об ошибках. Это особенно полезно при работе с инженерными расчетами, где точность и единообразие критичны.
Для повышения читаемости рекомендуется использовать именованные аргументы в функциях, а также группировать выражения с помощью скобок. Это снижает вероятность логических ошибок и упрощает отладку формул.
Работа с переменными, единицами измерения и их автоматическое согласование
Mathcad предоставляет точные инструменты для работы с переменными, позволяя присваивать им числовые значения, выражения и функции. Все переменные могут быть заданы с указанием единиц измерения, что исключает необходимость ручного контроля за размерностями. Например, выражение L := 12 m сохраняет длину с учетом её физической размерности.
Единицы измерения в Mathcad не являются строковыми подписями – они участвуют в вычислениях. Пользователь может комбинировать переменные с разными единицами, и система автоматически приведет их к согласованному виду. Например, при делении расстояния в метрах на время в минутах результат будет автоматически переведен в м/с, если это допустимо по размерности.
Для точного управления единицами рекомендуется использовать встроенные обозначения: kg, m, s, Pa, N, и др. Избегайте произвольных обозначений – Mathcad не интерпретирует их как физические единицы.
Для преобразования единиц можно использовать оператор → (например, v := 72 km/h → m/s), что позволяет быстро переключаться между метрическими и имперскими системами.
Mathcad поддерживает создание пользовательских переменных с произвольными единицами. Это особенно полезно в инженерных расчетах, где могут использоваться специфические размерности, например, kgf·cm или BTU. Такие переменные можно сохранять в шаблонах для повторного использования.
При работе с матрицами и векторами, содержащими значения с единицами, Mathcad применяет единичный контроль к каждому элементу, обеспечивая полное соблюдение размерностей при всех операциях: сложении, умножении, транспонировании и прочих.
Визуализация данных с помощью графиков и диаграмм
Mathcad предоставляет встроенные средства для построения двумерных и трёхмерных графиков, позволяя анализировать математические зависимости визуально. Для создания графика достаточно задать вектор аргументов и соответствующую функцию. Пример: определив массив x := 0, 0.1 .. 10 и функцию y := sin(x), можно моментально отобразить график функции синуса.
Доступны графики типа XY Plot, Polar Plot, Contour Plot, Surface Plot. Каждый из них настраивается через свойства: цвет линий, стиль маркеров, масштаб осей, подписи. Интерфейс позволяет изменять параметры прямо в области документа, без вызова отдельных окон редактирования.
Для трёхмерных графиков Mathcad поддерживает вращение, масштабирование и изменение перспективы в интерактивном режиме. Это удобно при анализе поверхностей и градиентов функций нескольких переменных, например, Z := sin(X) * cos(Y), где X и Y – матрицы, заданные через функции meshgrid.
Важно учитывать плотность точек при построении: слишком редкие значения аргументов приводят к искажению формы графика, особенно в случае резких переходов функции. Рекомендуется использовать шаг не более 0.05 для тригонометрических и экспоненциальных функций.
Диаграммы полезны при визуализации экспериментальных данных. Mathcad позволяет импортировать таблицы из Excel и строить графики непосредственно на их основе. Это ускоряет процесс интерпретации результатов и позволяет сопоставлять теоретические и эмпирические зависимости на одном графике.
Каждый график можно экспортировать в формате изображения или вставить в отчёт, созданный внутри Mathcad. Это делает визуализацию данных не только наглядной, но и пригодной для технической документации.
Импорт и экспорт данных из Excel и других форматов

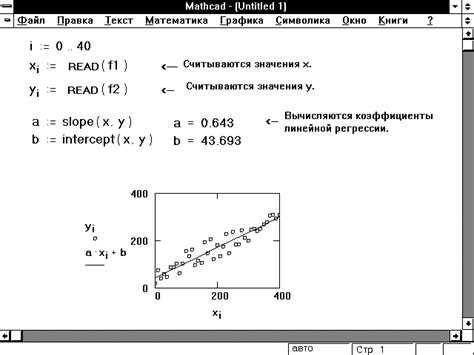

Mathcad поддерживает прямой импорт данных из файлов Excel (формат .xlsx) через встроенную функцию READEXCEL. Указывается путь к файлу и диапазон ячеек, например: READEXCEL("данные.xlsx", "A1:B10"). Диапазон задаётся в виде строки, чувствительной к регистру. В результате получается матрица, с которой можно выполнять вычисления.
Для экспорта результатов в Excel используется функция WRITEEXCEL. Пример: WRITEEXCEL("результаты.xlsx", "Лист1!A1", M), где M – матрица или вектор. Mathcad не создаёт файл, если он не существует, и не перезаписывает открытые документы Excel, поэтому требуется предварительно закрыть файл.
При работе с CSV-файлами применяется функция READCSV, способная обрабатывать как числовые, так и строковые данные. Разделители (запятая, точка с запятой) распознаются автоматически. Для записи используется WRITECSV. Строковые данные сохраняются в виде, совместимом с Excel и большинством текстовых редакторов.
Импорт из текстовых форматов возможен с помощью функции READPRN. Формат должен быть строго числовым, без заголовков и строковых значений. Это ускоряет загрузку больших массивов данных, особенно при повторяющихся расчетах.
При работе с несколькими наборами данных рекомендуется использовать именованные диапазоны в Excel и указывать их в аргументах READEXCEL. Это повышает читаемость и упрощает сопровождение проекта.
Для автоматизации используется комбинирование с программируемыми компонентами и скриптами. Через встроенный скриптовый блок можно подключать COM-объекты Excel, что позволяет выполнять более сложные операции: динамическое создание листов, форматирование и вставка графиков.
Настройка шаблонов и документации для технических отчетов
Mathcad позволяет создавать стандартизированные шаблоны для технической документации, что упрощает оформление и обеспечивает единообразие отчетов. В системе можно заранее настроить структуру документа с разделами, заголовками и автоматическими индексами.
- Определение шаблона начинается с выбора стандартного формата листа и настройки полей документа в разделе параметров страницы.
- Для упрощения оформления используются встроенные стили заголовков и текста, которые можно изменить через меню стилей, сохранив персонализированные настройки для последующего применения.
- В шаблон включаются типовые элементы: титульный лист с метаданными (название проекта, автор, дата), таблицы с данными и формулы, снабженные комментариями и пояснениями.
- Настройте автоматическую нумерацию формул и рисунков с помощью встроенных функций Mathcad.
- Добавьте блоки для ввода пользовательских данных, снабжая их инструкциями по заполнению.
- Сохраните шаблон в формате .mcdx с понятным именем, чтобы облегчить повторное использование и распространение среди коллег.
Для контроля качества документации рекомендуется использовать функцию проверки целостности формул и ссылок внутри документа, что снижает риск ошибок при подготовке отчетов.
При подготовке отчетов для сторонних организаций Mathcad поддерживает экспорт в PDF с сохранением интерактивности, что позволяет обеспечить удобство просмотра и печати без потери форматирования.
Интеграция Mathcad с другими инженерными программами
Mathcad поддерживает прямой импорт и экспорт данных из популярных CAD-систем, таких как Autodesk AutoCAD и PTC Creo. Это позволяет автоматически использовать геометрические параметры из 3D-моделей для последующих расчетов, что сокращает ошибки при ручном вводе.
Для обмена данными с программами численного анализа, например, ANSYS и COMSOL Multiphysics, Mathcad предоставляет возможность экспорта результатов в формате XML и CSV, а также импортировать вычисленные массивы для дополнительной обработки и визуализации.
Mathcad интегрируется с Matlab через интерфейс LiveLink, позволяя запускать скрипты Matlab непосредственно из рабочих листов Mathcad и получать динамические результаты без переключения между приложениями.
Автоматизация расчетных процессов осуществляется с помощью API и скриптов на Visual Basic for Applications (VBA), что дает возможность связывать Mathcad с корпоративными системами управления данными (PDM/PLM) и настраивать автоматическую генерацию отчетов.
Рекомендуется использовать формат MathML для обмена математическими выражениями с системами документации и научными публикациями, что гарантирует сохранение точности формул при переносе.
Практическое применение интеграции включает передачу параметрических данных из CAD в Mathcad для проведения инженерного анализа с последующим возвратом результатов оптимизации обратно в модель, что ускоряет цикл проектирования и повышает точность изделий.
Вопрос-ответ:
Какие основные возможности предоставляет Mathcad для решения инженерных задач?
Mathcad позволяет выполнять численные вычисления, строить графики, создавать динамические формулы и документировать рабочие процессы в одном документе. Благодаря встроенным функциям и поддержке программирования можно решать системы уравнений, проводить интегрирование и дифференцирование, а также обрабатывать большие массивы данных. Особенность Mathcad — простота визуального представления формул, что облегчает проверку и понимание расчетов.
Как в Mathcad реализована работа с графиками и визуализацией данных?
В Mathcad доступен широкий набор инструментов для построения двух- и трехмерных графиков. Пользователь может легко создавать линейные графики, гистограммы, поверхности и контурные карты, настраивать оси, цвета и стиль линий. Кроме того, графики обновляются автоматически при изменении исходных данных или формул, что облегчает анализ и позволяет быстро увидеть результаты разных расчетов в наглядном виде.
Возможно ли использовать Mathcad для автоматизации повторяющихся вычислений и как это сделать?
Да, Mathcad поддерживает создание собственных функций и программных модулей, что помогает автоматизировать задачи с повторяющимися вычислениями. Можно создавать параметры, задавать условия и циклы, а также подключать внешние библиотеки. Такой подход сокращает время на рутинные операции и снижает вероятность ошибок, позволяя сконцентрироваться на анализе результатов.
Как Mathcad помогает в совместной работе и обмене результатами с коллегами?
Документы Mathcad можно сохранять в форматах, удобных для обмена, включая PDF и HTML. Кроме того, есть возможность интеграции с другими программами и платформами, что облегчает совместное редактирование и обсуждение расчетов. Интерфейс позволяет включать пояснения и комментарии прямо в документ, что делает коммуникацию прозрачной и удобной.
Существуют ли ограничения по объему данных или сложности расчетов в Mathcad?
Mathcad рассчитан на работу с достаточно объемными данными и сложными вычислениями, однако производительность зависит от аппаратных ресурсов компьютера. Для очень больших массивов данных или высоко интенсивных вычислений возможны задержки, но с помощью оптимизации формул и структурирования расчетов можно добиться хорошей скорости работы. Также есть возможность использовать Mathcad в связке с другими специализированными программами для более масштабных задач.
Какие основные возможности предоставляет система Mathcad для инженерных расчетов?
Mathcad позволяет выполнять математические вычисления с использованием привычных математических обозначений в удобном интерфейсе. В системе можно решать уравнения, работать с матрицами, выполнять численное и символьное вычисление, строить графики и визуализировать результаты. Кроме того, Mathcad поддерживает документацию с текстом и комментариями, что облегчает понимание и проверку расчетов. Это делает программу полезной для подготовки отчетов и технической документации, где важна прозрачность расчетных процедур.
Насколько гибка система Mathcad при интеграции с другими инженерными программами и инструментами?
Mathcad предоставляет возможности для обмена данными с другими приложениями через импорт и экспорт файлов в различных форматах, таких как Excel, CSV и другие. Также возможна интеграция с CAD-системами и средствами программирования через API и специальные надстройки. Это позволяет использовать Mathcad в составе комплексных инженерных процессов, где требуется взаимодействие с различными инструментами. Кроме того, в системе поддерживаются макросы и пользовательские функции, что расширяет ее функциональность и адаптирует под специфические задачи.
