Что в себя включает пакет mathcad

Mathcad представляет собой инженерную среду для выполнения вычислений, где математические выражения записываются в привычной нотации и мгновенно приводят к результатам. Программа активно используется в машиностроении, энергетике, аэрокосмической и строительной отраслях благодаря поддержке точных расчетов, визуализации данных и символьной математики.

Основу функциональности составляет интерфейс WYSIWYG, позволяющий вводить формулы в естественном виде. Это исключает необходимость в синтаксисе программирования и делает Mathcad удобным для инженеров, не имеющих опыта в кодировании. При этом доступен полный набор инженерных функций: от статистических расчетов до дифференциальных уравнений и оптимизации.

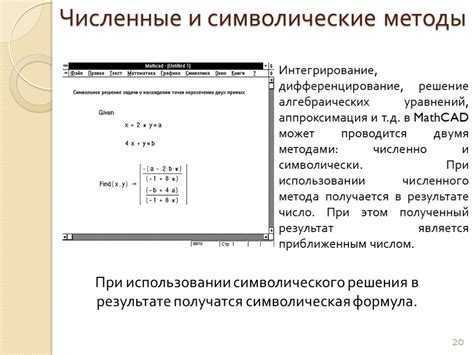

Ключевой компонент пакета – модуль символических вычислений, обеспечивающий аналитическое решение уравнений, упрощение выражений, дифференцирование и интегрирование. Он основан на интеграции с движком MuPAD и позволяет, например, получить общее решение системы уравнений или разложение в ряд Тейлора.

Встроенные средства визуализации включают двумерную и трехмерную графику, что важно при анализе зависимости выходных параметров от входных. Использование динамических элементов (слайдеров, выпадающих списков) позволяет строить интерактивные модели и проводить чувствительный анализ без изменения самой формулы.

Пакет поддерживает импорт и экспорт данных в форматы Excel, MATLAB, XML, а также связывание с внешними библиотеками через COM и API-интерфейсы. Это расширяет его применение для создания инженерных отчетов, автоматизации рутинных расчетов и интеграции с другими САПР-системами.

Какие вычислительные модули включены в Mathcad и как их использовать

Mathcad включает ряд специализированных вычислительных модулей, каждый из которых предназначен для решения конкретных инженерных и научных задач. Ниже перечислены основные из них с рекомендациями по применению.

• Символьный движок (Symbolics):

  • Позволяет выполнять аналитические преобразования: упрощение выражений, дифференцирование, интегрирование, разложение в ряды.
  • Используется через команды, такие как simplify, diff, int.
  • Полезен при анализе моделей, требующих точного выражения без численного приближения.

• Модуль численных расчетов (Numeric Engine):

  • Реализует вычисления с плавающей запятой двойной точности.
  • Предназначен для решения уравнений, оптимизаций, численного интегрирования и дифференцирования.
  • Поддерживает векторы, матрицы, многомерные массивы.

• Решатель систем уравнений (Solve Blocks):

  • Работает с нелинейными и дифференциальными уравнениями.
  • Использует ключевые слова given, find, minerr, odesolve.
  • Требует начальных приближений и условий; чувствителен к корректности задания исходных данных.

• Инструменты для работы с дифференциальными уравнениями:

  • Метод Эйлера, Рунге-Кутты, встроенные численные решатели.
  • Модель задается внутри solve-блока с использованием odesolve.
  • Позволяет строить графики зависимостей сразу по результатам решения.

• Статистический модуль:

  • Реализует стандартные функции: среднее, дисперсия, корреляция, регрессия.
  • Функции mean, stdev, linfit используются для анализа данных.
  • Поддерживается генерация случайных величин и моделирование методом Монте-Карло.

• Интеграция с Excel:

  • Позволяет считывать и записывать данные из Excel-файлов напрямую.
  • Используются функции READEXCEL, WRITEEXCEL.
  • Удобно при работе с большими массивами экспериментальных данных.

Каждый модуль активируется автоматически при использовании соответствующих операторов или блоков. Для эффективного применения необходимо учитывать различие между символьными и численными операциями, а также корректно задавать типы данных и граничные условия.

Как работать с инженерными шаблонами и встроенными функциями Mathcad

Mathcad предоставляет доступ к инженерным шаблонам, которые автоматизируют построение расчетов по типовым задачам. Для открытия шаблона используйте меню File → New From Template. В каталоге доступны шаблоны для расчета балок, теплопередачи, цепей постоянного тока, а также для анализа статистических данных. Выбирайте шаблон в зависимости от предметной области – каждый из них содержит готовую структуру документа с переменными, уравнениями и графиками, подлежащими редактированию.

При работе с шаблоном замените исходные параметры на собственные значения, используя единицы измерения. Mathcad автоматически приведет все величины к согласованной системе. Чтобы добавить собственные разделы или изменить последовательность расчетов, используйте клавишу Insert → Region.

Встроенные функции в Mathcad разделены по категориям: алгебра, матрицы, статистика, обработка сигналов, численные методы. Получить доступ к ним можно через панель Functions или команду Insert → Function. Например, для интегрирования используйте int(…), для интерполяции – interp(…), для численного решения – root(…) или find(…).

Ниже приведены примеры часто используемых функций:

Для оптимальной работы комбинируйте шаблоны с функциями. Например, в шаблоне для теплового анализа можно заменить стандартный метод расчета на численное решение системы уравнений через rkfixed или odesolve. Это позволит расширить типовой расчет под более сложные условия.

Сохраняйте модифицированные шаблоны как собственные проекты через Save As – это ускоряет повторное использование и стандартизирует документацию.

Способы визуализации данных: графики, диаграммы и анимация в Mathcad

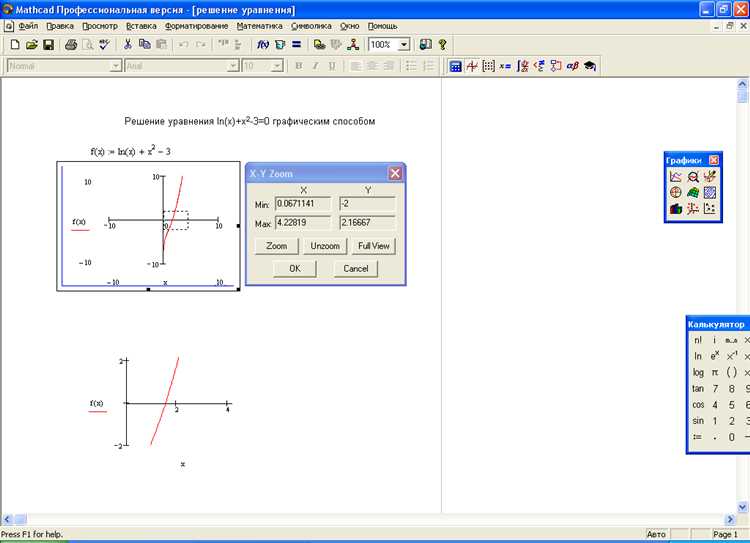

Mathcad предоставляет мощные инструменты для визуального представления численных и аналитических результатов. Для построения графиков достаточно задать выражение, диапазон переменных и вызвать функцию plot. Поддерживаются как двумерные, так и трехмерные графики. В двухмерных графиках можно настраивать цвет, толщину линий, сетку, масштаб осей, наносить подписи, легенды и использовать маркеры различных форм для выделения точек.

Для трехмерной визуализации используются функции surface plots и contour plots. Поверхности формируются на основе матриц значений, рассчитанных в заданных диапазонах. Поддерживается интерактивное вращение модели, изменение углов обзора, теней и цветовых схем, что особенно эффективно при анализе зависимости от двух переменных.

Диаграммы создаются с помощью модулей, аналогичных графикам, но применимых к статистическим данным и распределениям. Используется отображение гистограмм, столбчатых и круговых диаграмм на основе массивов данных. Например, функция hist позволяет построить частотное распределение с автоматическим выбором числа интервалов.

Анимация реализуется через параметрическую зависимость графиков от переменной времени. Создание анимации требует использования цикла с последовательной генерацией кадров и последующей сборкой в GIF-файл. Mathcad позволяет экспортировать отдельные кадры с высоким разрешением, обеспечивая гибкость при создании обучающих и презентационных материалов.

Для повышения наглядности рекомендуется использовать аннотации и динамические элементы управления, такие как ползунки и переключатели, позволяющие в реальном времени изменять параметры и мгновенно наблюдать изменения графика.

Интеграция Mathcad с другими программными продуктами и форматами

Mathcad обеспечивает эффективное взаимодействие с рядом популярных инженерных и офисных приложений, что расширяет его функциональность в рамках проектирования и анализа данных.

Системы САПР: Mathcad интегрируется с PTC Creo, позволяя передавать параметры расчётов напрямую в 3D-модели. Использование встроенных функций «Mathcad Analysis» упрощает процесс параметрической оптимизации без необходимости ручного переноса данных.

Excel: поддержка форматов .xls и .xlsx реализована через функции READEXCEL и WRITEEXCEL. Это позволяет импортировать массивы данных из таблиц Excel, производить вычисления и обратно экспортировать результаты, сохраняя связь с исходными документами.

Форматы обмена: Mathcad открывает и сохраняет документы в формате .XML, что упрощает автоматизацию обработки с использованием сторонних скриптов и приложений. Поддержка .RTF и .HTML форматов обеспечивает экспорт результатов в текстовые редакторы и веб-приложения.

САПР-решения и CAE-системы: интеграция с ANSYS, COMSOL и MATLAB возможна через промежуточный обмен данными в формате .CSV или с использованием API-интерфейсов. Это особенно актуально при работе с результатами численного моделирования и симуляции физических процессов.

Скрипты и автоматизация: поддержка OLE Automation и интеграция с Visual Basic позволяют запускать расчёты из внешних приложений, автоматически загружать входные данные и извлекать результаты. Это облегчает построение комплексных программных решений на базе Mathcad.

Рекомендация: для повышения устойчивости интеграции рекомендуется использовать документированные API и унифицированные форматы обмена (например, XML и CSV), избегая нестандартных надстроек, несовместимых с последующими версиями программ.

Использование Mathcad для решения систем уравнений и задач оптимизации

Mathcad предоставляет встроенные функции solve, find и minerr для аналитического и численного решения систем уравнений. При работе с нелинейными уравнениями система требует предварительного задания начальных приближений, что реализуется через конструкцию guess values. Это особенно важно при наличии нескольких решений – начальное приближение влияет на выбор ветви решения.

Для систем линейных уравнений рекомендуется использовать оператор матричного деления или функцию lsolve(A, b), где A – матрица коэффициентов, b – вектор свободных членов. Mathcad автоматически проверяет совместность системы и выдает предупреждение при вырожденности.

В задачах оптимизации Mathcad реализует численные методы поиска экстремума. Функция minimize позволяет находить минимум целевой функции при ограничениях, заданных в виде уравнений и неравенств. Для многомерных задач требуется использовать вектор переменных и вектор начальных значений, соблюдая порядок записи. Оптимальные параметры получаются с учетом численного шага и заданной точности.

Для многокритериальной оптимизации Mathcad предлагает пошаговое моделирование с последующим анализом с помощью графиков. При необходимости ограничения вводятся через логические выражения внутри функции, что позволяет моделировать сложные условия без создания отдельного оптимизатора.

Все результаты расчетов отображаются в читаемой форме, сопровождаются пояснениями и автоматически обновляются при изменении входных данных, что делает Mathcad эффективным инструментом в инженерных и научных задачах, связанных с уравнениями и оптимизацией.

Как автоматизировать расчёты с помощью пользовательских функций и скриптов в Mathcad

В Mathcad пользовательские функции позволяют создавать многоразовые блоки вычислений, которые значительно упрощают и ускоряют выполнение сложных расчётов. Для создания функции достаточно определить её имя и задать входные параметры, используя оператор «:=». В теле функции можно применять все возможности Mathcad – математические операции, встроенные функции, условные операторы и циклы.

Оптимально структурировать вычисления в виде функций при повторяющихся расчетах с разными данными. Например, можно реализовать функцию для вычисления напряжения в стержне по формуле σ = F / A, где F – сила, A – площадь сечения. При изменении значений входных параметров функция автоматически пересчитает результат.

Для более сложных сценариев и автоматизации процессов Mathcad поддерживает скрипты на языке программирования Mathcad Programming Language (MPL). Скрипты позволяют реализовать циклы с изменяемыми параметрами, ветвления и структурировать многоступенчатые расчёты в одном блоке. Они применимы для пакетной обработки данных и автоматизации проектных расчётов.

Рекомендуется разбивать большие задачи на логические части, выделяя каждый этап в отдельную функцию или скрипт. Это упрощает тестирование и отладку. Также удобно использовать встроенные функции импорта и экспорта данных для интеграции Mathcad с другими системами автоматизации.

При написании функций следует уделять внимание типизации и единицам измерения. Mathcad автоматически проверяет согласованность единиц, что предотвращает ошибки в расчетах. Для повышения производительности избегайте излишних циклов и повторных вычислений – используйте мемоизацию или кэширование результатов внутри функций.

Вопрос-ответ:

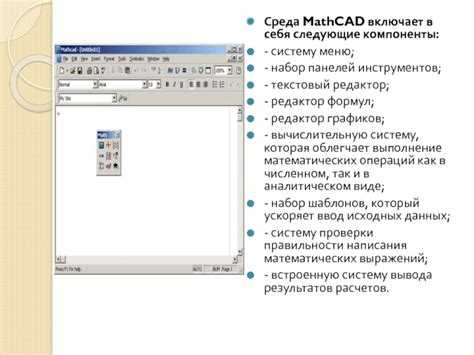

Какие основные компоненты входят в состав пакета Mathcad?

Пакет Mathcad включает в себя математический движок для вычислений, визуальный редактор уравнений, инструменты для построения графиков, а также возможности для документирования расчетов. В состав также входят функции обработки данных, программирования и поддержки инженерных единиц.

Какие типы вычислений поддерживает Mathcad и насколько они точны?

Mathcad умеет выполнять как численные, так и символьные вычисления. Он позволяет решать алгебраические уравнения, интегралы, дифференциальные уравнения, а также работать с матрицами и векторами. Точность вычислений зависит от настроек численного анализа, но в большинстве инженерных задач она соответствует профессиональным стандартам.

Можно ли в Mathcad создавать собственные функции и как это реализовано?

Да, в Mathcad можно создавать пользовательские функции. Для этого используется встроенный язык программирования, который позволяет описывать функции с параметрами и возвращаемыми значениями. Такие функции легко интегрируются в общие расчёты и могут содержать как простые формулы, так и сложные алгоритмы с условными операторами и циклами.

Какие возможности Mathcad предоставляет для визуализации результатов расчетов?

Mathcad обладает встроенными средствами построения двух- и трехмерных графиков, что позволяет визуально анализировать результаты расчетов. Графики можно настраивать по стилю, цвету и масштабу, а также добавлять подписи и легенды. Есть поддержка интерактивных элементов для динамического изменения параметров и просмотра влияния на результат.

Как Mathcad облегчает документирование инженерных расчетов и обмен результатами?

В Mathcad расчеты оформляются в виде наглядных документов с интегрированными текстовыми комментариями, формулами и графиками. Такой формат упрощает понимание и проверку работы другими специалистами. Кроме того, созданные документы можно экспортировать в различные форматы, включая PDF и HTML, что облегчает обмен информацией и публикацию отчетов.

Какие основные компоненты входят в состав пакета Mathcad и как они взаимодействуют между собой?

Пакет Mathcad включает несколько ключевых модулей: ядро для выполнения математических вычислений, интерфейс для создания и редактирования документов, а также набор инструментов для построения графиков и визуализации данных. Кроме того, присутствуют библиотеки с предустановленными функциями для различных областей науки и техники. Все эти компоненты тесно связаны: пользователь вводит формулы и данные в документ, ядро рассчитывает результаты, а инструменты визуализации помогают представить их в удобном виде. Такой подход обеспечивает комплексное решение задач без необходимости переключаться между разными программами.

Какие возможности Mathcad предоставляет для работы с инженерными расчетами и насколько он подходит для сложных проектов?

Mathcad предлагает инструменты для выполнения широкого спектра инженерных расчетов, включая решение уравнений, интегрирование, дифференцирование и работу с матрицами. Важным преимуществом является возможность сохранять расчеты в удобочитаемом формате, что облегчает их проверку и документирование. Кроме того, программа поддерживает использование переменных с единицами измерения, что помогает избежать ошибок при преобразованиях. Благодаря этим функциям Mathcad подходит для проектов, требующих точных вычислений и наглядного представления результатов, включая сложные технические задачи.
