Что в терминологии mathcad обозначает вектор

В Mathcad вектор – это одномерный массив чисел, индексируемый с нуля. В отличие от некоторых других математических систем, Mathcad строго придерживается линейной структуры: вектор может содержать только одну строку или один столбец, но не оба одновременно. Такая реализация упрощает операции над данными и позволяет проводить вычисления в соответствии с линейной алгеброй без необходимости дополнительных преобразований.

Инициализация вектора в Mathcad возможна как вручную, так и программно, с помощью диапазонных выражений или встроенных функций, таких как seq и augment. Пример создания вектора из пяти элементов: v := 0, 1, 2, 3, 4. Для обращения к элементу используется синтаксис v_i, где i – индекс, начиная с нуля, если явно не задано иное. Это важно учитывать при передаче данных между Mathcad и другими системами, где индексация может начинаться с единицы.

Векторы в Mathcad активно применяются в численных расчетах: при решении систем линейных уравнений, аппроксимации, моделировании физических процессов. Они также используются как аргументы для пользовательских функций и служат основой для построения матриц. Операции между векторами выполняются поэлементно или через скалярное/векторное произведение, в зависимости от применённого оператора.

Для эффективной работы с векторами в Mathcad необходимо понимать принципы их хранения и интерпретации системой. Размерность вектора, его ориентация (строка или столбец) и начальный индекс критически важны для корректного выполнения расчетов и предотвращения логических ошибок в формулах.

Как создаются векторы в Mathcad вручную и программно

Для создания вектора вручную в Mathcad необходимо задать его имя и указать индексную структуру. Например, выражение V := с последующим вводом V[0 := 3, V[1 := 7, V[2 := -1 определяет вектор V из трёх элементов. Индексация по умолчанию начинается с нуля, но это значение можно изменить через переменную ORIGIN.

Для определения длины вектора вручную достаточно ввести элементы по индексам, не пропуская значения. Mathcad автоматически определит размерность вектора по наибольшему заданному индексу. Пропущенные элементы будут интерпретироваться как неопределённые, что приведёт к ошибкам при вычислениях.

Программное создание вектора осуществляется с помощью встроенных функций и операторов. Один из способов – использование цикла for совместно с оператором if. Например:

V := vector(5)
for i ∈ 0..4
V[i := i²

Этот код создаёт вектор V из пяти элементов, содержащих квадраты индексов. Функция vector(n) инициализирует вектор из n элементов с нулями. Последующее заполнение значений осуществляется через присваивание по индексу.

Для генерации векторов также применяются функции seq(start, end, step) и range. Например, x := 1, 2..10 создаёт вектор с элементами от 1 до 10 с шагом 1. Такие векторы применимы в построении графиков и численном моделировании.

При программной генерации рекомендуется явно контролировать границы диапазонов и тип значений (целые или вещественные), чтобы избежать несовпадений типов и ошибок округления.

Чем отличается вектор-строка от вектора-столбца в Mathcad

Вектор-столбец – это объект с размерностью n×1, где n – число элементов. Вектор-строка, напротив, имеет размерность 1×n. Визуально они различаются положением элементов, но в расчетах это приводит к разному поведению при умножении, транспонировании и конкатенации.

Чтобы преобразовать вектор-столбец в строку, используют транспонирование с помощью апострофа: v'. Для создания вектора-строки напрямую необходимо использовать матричную функцию или задать двумерную матрицу с одной строкой.

При перемножении вектора-строки на вектор-столбец (v1' × v2) результатом будет скаляр. Обратный порядок (v2 × v1') даёт матрицу размером n×n. Ошибка типа возникает, если попытаться сложить вектор-строку и вектор-столбец без предварительного согласования формы.

Рекомендуется:

Всегда проверять размерность объекта через rows() и cols()
Использовать транспонирование для согласования формы перед арифметическими операциями
Избегать неявного создания строк – задавайте структуру вектора явно

Как обращаться к элементам вектора с помощью индексов

В Mathcad индексация элементов вектора начинается с нуля. Это означает, что первый элемент вектора имеет индекс 0, второй – 1 и так далее. Например, если задан вектор V := [10, 20, 30], то V[0] вернёт значение 10, V[1] – 20, а V[2] – 30.

Чтобы изменить элемент вектора, укажите индекс слева от оператора присваивания. Выражение V[1 := 50 заменит второй элемент на 50, в результате чего вектор станет [10, 50, 30].

Индексы можно использовать и в вычислениях. Например, V[i] + V[j] вернёт сумму элементов на позициях i и j. При этом переменные i и j должны быть определены как целые числа в допустимом диапазоне индексов.

Если вектор создаётся функцией или через диапазон, доступ к его элементам осуществляется аналогично. Например, если V := i^2 при i := 0..4, то V[3] вернёт 9, так как 3^2 = 9.

При попытке обращения к несуществующему индексу Mathcad выдаёт ошибку. Чтобы избежать этого, контролируйте размерность вектора с помощью функции last(V), возвращающей индекс последнего элемента.

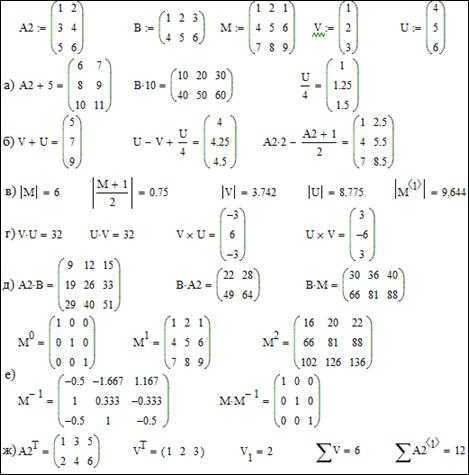

Какие математические операции допустимы для векторов в Mathcad

Mathcad поддерживает широкий спектр операций над векторами. Ниже перечислены ключевые допустимые действия с векторами, сопровождающиеся точными правилами их применения.

Сложение и вычитание: возможно только для векторов одинаковой длины. Элементы складываются или вычитаются попарно.
Скалярное умножение: каждый элемент вектора умножается на заданное число.
Поэлементное умножение: используется оператор *. – применяется к векторов одинаковой длины, элементы перемножаются попарно.
Скалярное произведение: применяется функция dot или оператор · (точка) между двумя векторами одинаковой длины. Результатом является скаляр.
Векторное произведение: возможно только для трехмерных векторов. Используется функция cross.
Норма вектора: вычисляется функцией norm(v). Возвращает длину (евклидову норму) вектора.
Индексация: доступ к элементам осуществляется через квадратные скобки. Нумерация начинается с нуля, если явно не задана иная начальная точка индексации в настройках документа.
Создание векторов: используется оператор := и последовательности значений, например v := [1, 2, 3] или с помощью цикла v[i := 0..n с определением элементов по формуле.
Транспонирование: применяется функция transpose(v). Преобразует строку в столбец и наоборот.
Сортировка: используется функция sort(v). Возвращает отсортированный вектор по возрастанию.

Важно учитывать, что размерности векторов строго контролируются. При несовпадении размеров векторных операндов Mathcad генерирует ошибку. Для отладки удобно использовать функцию rows(v) для проверки длины вектора.

Как визуализировать векторные данные на графиках

Для отображения векторных данных в Mathcad применяются двух- и трёхмерные графики. Одномерные векторы удобно визуализировать с помощью 2D-графиков, вызываемых через вставку элемента XY Plot. В этом случае вектор индексов (обычно i := 0..n) используется как аргумент по оси X, а исследуемый вектор – по оси Y.

Если задано два вектора одинаковой длины, их можно трактовать как координаты точек на плоскости. Для отображения набора векторов в виде точек или линий используется формат plot(i, x[i], y[i]). Чтобы построить траекторию, следует объединить координаты с помощью функции vectorize или применять индексированную запись в цикле.

Трёхмерные векторы визуализируются через компонент 3D Plot. Здесь необходимо задать три вектора: X, Y, Z. Их длины должны совпадать. Построение осуществляется по схеме: plot3D(X, Y, Z). Для выделения направления можно использовать стрелки, формируемые через пользовательскую функцию или импортированные из внешних библиотек.

Векторные поля в Mathcad отображаются дискретно, задавая координаты начала и компоненты векторов в точках. Например, для поля в плоскости требуется задать векторы X, Y – координаты, и U, V – компоненты. Затем через матричную индексацию отображается набор стрелок. Для этого удобно создавать пользовательские макросы или подключать функции из пакета Prime Programming Interface.

Цвет и размер маркеров, линии, масштаб осей регулируются в свойствах графика. Векторные величины с динамикой можно визуализировать с помощью анимации, изменяя параметр внутри области Given-Find или с помощью слайдера.

Для повышения информативности рекомендуется использовать легенды, метки точек и форматирование подписей. Это особенно важно при визуализации многомерных массивов с наложением нескольких векторных данных.

Как использовать векторы в пользовательских функциях и блоках программ

В Mathcad векторы в пользовательских функциях и блоках программ реализуются как одномерные массивы, что позволяет эффективно оперировать с ними через стандартные арифметические и логические операции. Для передачи вектора в функцию указывайте его имя без дополнительного обозначения, Mathcad автоматически распознает структуру данных.

Определение функции с векторным аргументом происходит стандартно, например:

f(x) := x + 2, где x – вектор. Mathcad выполнит операцию поэлементно.

Для доступа к отдельным элементам вектора внутри функции используйте индексирование x[i]. Индексация начинается с 0, что важно учитывать при циклах и условных конструкциях.

В блоках программ (program blocks) векторы обрабатываются как переменные массивного типа. Для обхода элементов применяйте циклы for i in 0..(length(x)-1), что обеспечивает точный контроль над итерациями.

Результаты операций с векторами можно возвращать как отдельные элементы, так и целые векторные структуры. В функциях с несколькими возвращаемыми значениями векторы удобно комбинировать с операторами return и local.

Для изменения размера вектора внутри функции используйте функцию augment или присваивание через индексы, например: x := augment(x, new_value), что позволяет динамически расширять вектор.

Оптимизация производительности достигается минимизацией циклов и использованием встроенных в Mathcad векторных операций, так как они компилируются эффективнее по сравнению с пошаговой обработкой элементов.

Таким образом, грамотное использование индексации, циклов и встроенных функций Mathcad обеспечивает надежную и быструю работу с векторами в пользовательских функциях и программах.

Вопрос-ответ:

Что в Mathcad понимается под понятием вектор?

В Mathcad вектор — это упорядоченный набор чисел, который можно использовать для представления направленных величин или списков данных. В программной среде Mathcad векторы задаются как одномерные массивы, где каждый элемент имеет свой индекс, что позволяет работать с ними как с отдельными значениями или целым объектом.

Как создается вектор в Mathcad и какие бывают способы его задания?

В Mathcad вектор можно задать несколькими способами. Один из самых распространённых — это перечисление элементов через запятую в квадратных скобках, например, [1, 2, 3]. Также можно использовать функцию генерации последовательностей с помощью оператора с шагом, например, от 1 до 5 с шагом 1. Кроме того, возможна работа с векторами, полученными в результате вычислений и функций.

Чем в Mathcad вектор отличается от матрицы и как это влияет на операции с ними?

В Mathcad вектор — это одномерный массив, тогда как матрица — это двумерный массив. Векторы содержат либо одну строку, либо один столбец чисел, а матрицы имеют несколько строк и столбцов. При выполнении операций это означает, что к векторам применяются операции, рассчитанные на одномерные структуры, например, суммирование элементов или вычисление длины. Матрицы же позволяют выполнять более сложные операции, такие как умножение по правилам линейной алгебры.

Можно ли в Mathcad использовать векторы для решения систем уравнений?

Да, в Mathcad векторы часто применяются при решении систем уравнений, особенно линейных. Например, решение системы может быть представлено в виде вектора неизвестных, а исходные данные — в виде матрицы коэффициентов и вектора свободных членов. Mathcad позволяет легко выполнять операции умножения матриц и векторов, что облегчает нахождение решений и проверку результатов.

Какие функции Mathcad предоставляет для работы с векторами и как ими пользоваться?

В Mathcad есть множество встроенных функций для работы с векторами. К ним относятся вычисление длины (нормы), суммирование элементов, поиск максимального и минимального значения, а также операции над каждым элементом вектора (например, применение арифметических или тригонометрических функций). Для использования этих функций достаточно указать имя функции и передать вектор в качестве аргумента. Mathcad автоматически применит операцию к каждому элементу, что значительно упрощает вычисления.
