Как экспортировать из archicad в 3ds max

Перенос трехмерной модели из ArchiCAD в 3ds Max требует точного соблюдения последовательности действий для сохранения геометрии, материалов и настроек сцены. Формат файла, используемый для экспорта, напрямую влияет на качество импорта и дальнейшую работу с проектом. Наиболее надежным вариантом является экспорт в формате FBX, обеспечивающий совместимость и сохранение текстур.

Перед экспортом рекомендуется тщательно проверить параметры модели в ArchiCAD, включая масштабы, ориентацию и наличие лишних элементов. Важно отключить слои и объекты, не предназначенные для визуализации, чтобы уменьшить размер файла и ускорить загрузку в 3ds Max.

В процессе импорта в 3ds Max ключевую роль играют настройки масштаба и единиц измерения, соответствующие исходному проекту. Правильная настройка pivot point и ориентации объектов предотвратит искажения и упростит дальнейшее редактирование. Следуя данной инструкции, можно избежать распространенных ошибок и значительно сэкономить время на подготовку модели к визуализации или анимации.

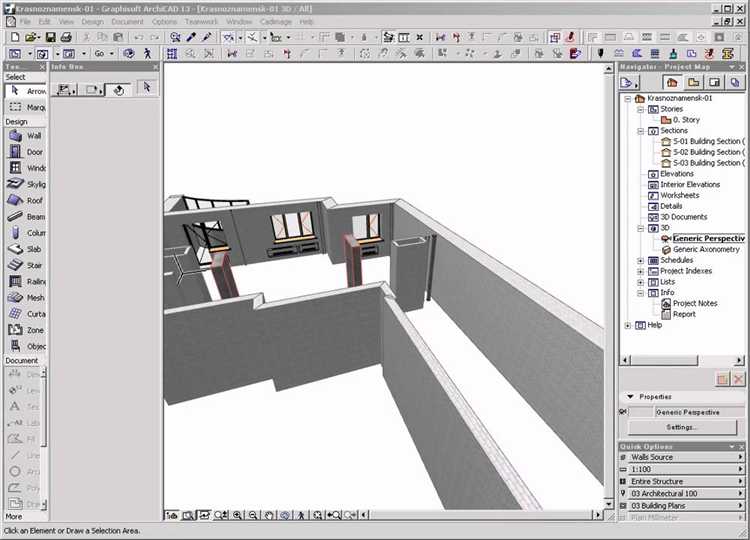

Подготовка модели в ArchiCAD к экспорту

Для корректного экспорта модели в 3ds Max необходимо тщательно подготовить проект в ArchiCAD. Начните с проверки и оптимизации геометрии: удалите ненужные детали, скрытые элементы и временные конструкции, чтобы уменьшить размер файла и ускорить обработку в 3ds Max.

Настройте слои – сгруппируйте объекты по логическим категориям и убедитесь, что слои не содержат избыточных элементов. Это позволит сохранить структуру проекта при импорте и упростит дальнейшую работу.

Используйте команду «Объединить элементы» для сложных объектов с множественными составляющими. Это избавит от избыточной детализации и предотвратит ошибки при конвертации в формат, поддерживаемый 3ds Max.

Проверьте масштаб модели: в ArchiCAD он должен совпадать с масштабом в 3ds Max. Для этого воспользуйтесь инструментом измерения и при необходимости скорректируйте единицы измерения в настройках проекта.

Удалите все неиспользуемые материалы и текстуры, которые могут увеличить размер файла и вызвать сбои при импорте. Оставьте только те, которые будут задействованы в визуализации.

Перед экспортом убедитесь в отсутствии дубликатов объектов и пересекающихся поверхностей, используя встроенные проверки модели. Исправьте найденные ошибки, чтобы избежать артефактов в 3ds Max.

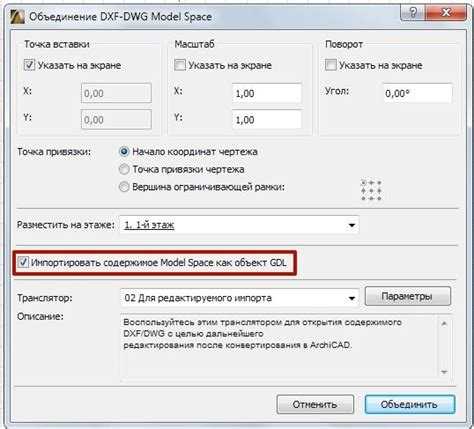

Экспортируйте модель в формат DWG или FBX, учитывая специфику проекта и требования к дальнейшей работе. Для сохранения материалов и текстур лучше использовать FBX, а для точной передачи геометрии – DWG.

Выбор подходящего формата файла для передачи в 3ds Max

Для экспорта модели из ArchiCAD в 3ds Max оптимальными форматами считаются FBX, 3DS и OBJ. Каждый из них имеет свои особенности, влияющие на качество и удобство дальнейшей работы.

Формат FBX обеспечивает максимальную сохранность геометрии, материалов, текстур и иерархии объекта. Он поддерживает как статические, так и анимированные модели, что актуально при передаче сложных сцен с анимацией. Рекомендуется использовать FBX, если требуется сохранить многослойные материалы и точную структуру проекта.

Формат 3DS подходит для базового экспорта геометрии и материалов, но имеет ограничение по количеству полигонов и поддерживает только простые материалы. 3DS уместен при передаче относительно небольших моделей без сложных текстур и анимаций.

Формат OBJ универсален и широко поддерживается, но сохраняет только геометрию и UV-развертки без данных о материалах и анимации. OBJ подходит для моделей, где важна точность сетки и последующая настройка материалов непосредственно в 3ds Max.

При выборе формата учитывайте объем проекта и необходимость передачи дополнительных данных (текстуры, материалы, анимация). Для комплексных архитектурных моделей с множеством материалов предпочтителен FBX. Для простых статичных объектов достаточно 3DS или OBJ.

Настройка параметров экспорта в ArchiCAD

Для корректного переноса модели в 3ds Max важно правильно настроить параметры экспорта в ArchiCAD. Основной формат для экспорта – FBX, обеспечивающий сохранение геометрии, текстур и иерархии.

1. Выбор формата FBX:
   • В меню «Файл» выберите «Сохранить как…» или «Экспорт» → «3D-модель» → «FBX».
   • Укажите актуальную версию FBX (рекомендуется 2014 или 2016) для совместимости с 3ds Max.
2. Параметры геометрии:
   • Активируйте опцию «Экспортировать только видимую часть модели», чтобы избежать лишних элементов.
   • Выберите единицы измерения, совпадающие с проектом в 3ds Max (метры или миллиметры).
   • Отключите «Треугольники» и включите «Квадраты», если планируется дальнейшая работа с полигональной сеткой.
3. Сохранение иерархии:
   • Включите опцию «Сохранять структуру элементов», чтобы в 3ds Max было проще группировать объекты по категориям.
   • Если в проекте используются слои, отметьте «Экспортировать слои», чтобы сохранить их в 3ds Max.
4. Текстуры и материалы:
   • Отметьте «Экспортировать материалы», чтобы сохранить параметры поверхности.
   • Убедитесь, что все текстуры находятся в доступной папке рядом с файлом экспорта, иначе 3ds Max не сможет их автоматически подтянуть.
   • Настройте путь к текстурам в настройках экспорта для корректной привязки.
5. Дополнительные параметры:
   • Отключите экспорт анимаций, если они не нужны, чтобы сократить размер файла.
   • Проверьте, что экспортируются только необходимые объекты – отключите вспомогательные элементы и отметки.
   • Включите «Трансформировать координаты в систему 3ds Max» для правильного позиционирования модели.

После настройки рекомендуется проверить предварительный просмотр в ArchiCAD, чтобы убедиться в отсутствии лишних объектов и корректности материалов. Это существенно снизит время на исправления в 3ds Max.

Экспорт модели из ArchiCAD в выбранном формате

Начните с открытия проекта в ArchiCAD. В меню выберите Файл → Сохранить как или Файл → Экспорт → 3D модель. В открывшемся диалоговом окне установите формат файла (FBX или 3DS). Рекомендуется использовать FBX версии 2014 и выше для оптимальной совместимости.

Перед экспортом проверьте следующие настройки:

1. Область экспорта: Укажите конкретные слои или элементы модели, которые нужны для передачи, чтобы избежать лишних данных.

2. Геометрия: Убедитесь, что включена опция «Экспортировать как твердотельную модель» для сохранения точных форм. Для упрощенных моделей можно отключить эту опцию, но это может привести к потере деталей.

3. Материалы и текстуры: Включите экспорт материалов, чтобы сохранить назначенные в ArchiCAD текстуры. В случае FBX будет экспортирована информация о материалах, совместимая с 3ds Max.

4. Координатная система: Установите соответствие осей: в ArchiCAD вертикальная ось Z, в 3ds Max вертикальная ось Y. Некоторые версии ArchiCAD предлагают автоматическую коррекцию осей при экспорте.

После настройки параметров нажмите «Сохранить» и дождитесь завершения процесса. При больших моделях экспорт может занять несколько минут. Рекомендуется сохранить файл в отдельную папку с понятным именем для удобства импорта в 3ds Max.

Для проектов с большими текстурами используйте опцию Экспорт текстур в отдельную папку. Это обеспечит корректное отображение материалов при импорте.

При необходимости можно выполнить несколько тестовых экспортов с разными настройками, чтобы определить оптимальный вариант для последующей работы в 3ds Max.

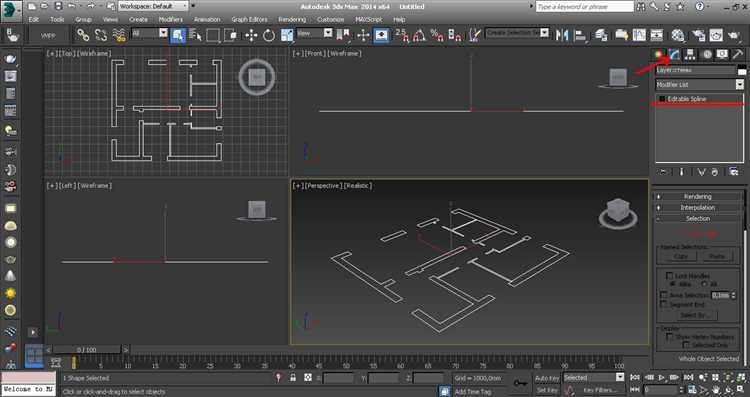

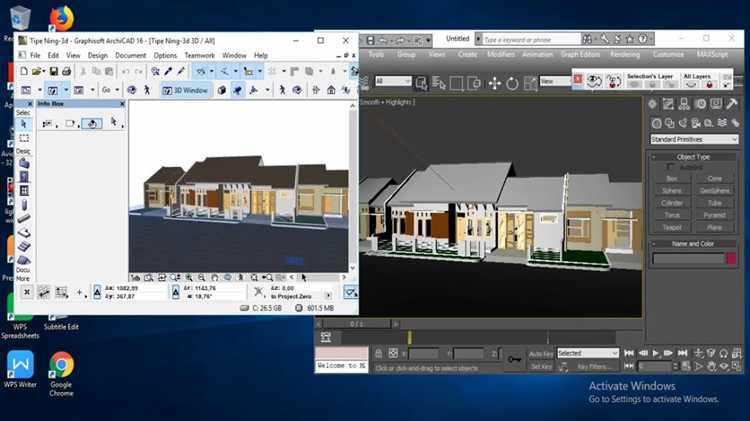

Импорт файла модели в 3ds Max и базовые настройки

Запустите 3ds Max и выберите пункт меню File → Import → Import…. В открывшемся диалоговом окне укажите формат файла, экспортированного из ArchiCAD (чаще всего это .fbx или .3ds). Рекомендуется использовать формат .fbx для сохранения материалов и геометрии с максимальной точностью.

При выборе файла обратите внимание на параметры импорта. В настройках отключите автоматическое масштабирование, чтобы избежать искажений пропорций. Если модель крупная, установите единицы измерения, соответствующие ArchiCAD (например, миллиметры), чтобы сохранить точность размеров.

После загрузки модели проверьте иерархию объектов в панели Scene Explorer. При необходимости сгруппируйте элементы по логическим блокам для удобства работы.

Для ускорения работы отключите отображение теней и сложных материалов в режиме просмотра, выбрав Viewport Configuration → Lighting and Shadows, сняв соответствующие галочки.

Настройте базовые материалы, если экспортированные из ArchiCAD не отобразились корректно. Используйте стандартные шейдеры 3ds Max и назначьте текстуры вручную, опираясь на оригинальные настройки ArchiCAD.

Обязательно сохраните проект в формате .max, чтобы сохранить все внесённые изменения и настройки сцены.

Проверка корректности геометрии и масштабов в 3ds Max

После импорта модели из ArchiCAD важно сразу проверить точность геометрии и соответствие масштабов. Это гарантирует корректность последующей работы и визуализации.

1. Проверка масштабов:

   • В панели Utilities откройте инструмент Measure.
   • Измерьте длину нескольких ключевых элементов (например, стены, двери, окна), сопоставьте с реальными размерами из ArchiCAD.
   • Если размеры отличаются, проверьте параметры импорта, особенно коэффициент масштабирования (обычно 1:1, но иногда необходима корректировка, например, 100 см = 1 м).

2. Проверка геометрии:

   • Включите отображение Edge Faces (клавиша F4), чтобы видеть каркас модели и выявлять артефакты.
   • Обратите внимание на перекрывающиеся полигоны и пересечения – это признак ошибок при экспорте.
   • Используйте модификатор STL Check для выявления невидимых проблем, таких как дублированные вершины и неориентированные полигоны.
   • Проверьте нормали объектов: они должны быть направлены наружу. Для этого примените модификатор Normal и включите отображение нормалей.

3. Коррекция:

   • Исправьте масштаб через Transform > Scale, при необходимости установите точные значения.
   • Используйте Editable Poly для удаления лишних вершин и исправления топологии.
   • При наличии ошибок в нормалях примените Flip Normals или Reset XForm для исправления ориентации и преобразований.

Обязательно сохраняйте промежуточные версии проекта перед масштабными правками, чтобы избежать потери данных.

Обработка материалов и текстур после импорта

После импорта модели из ArchiCAD в 3ds Max, первая задача – проверить корректность назначения материалов. Часто встречается, что текстуры импортируются с искажениями или отсутствуют связи с картами. Для проверки выберите объект и откройте редактор материалов (Material Editor). Обратите внимание на типы карт: Diffuse, Bump, Specular. ArchiCAD часто экспортирует материалы в формате .bmp или .jpg, которые требуют замены на более качественные версии, если они имеются.

Используйте UVW Map модификатор для корректировки координат текстур. В случае плоских или повторяющихся паттернов применяйте UVW Unwrap для точной настройки проекции. Это особенно важно для фасадов и сложных поверхностей. Не пренебрегайте проверкой масштабирования текстур относительно размеров модели – несоответствие приведет к нереалистичной визуализации.

Заменяйте базовые материалы ArchiCAD на физически корректные шейдеры 3ds Max, такие как Physical Material или VRayMtl, если используете V-Ray. Это обеспечит реалистичное поведение света и отражений. Для материалов с прозрачностью, например стекла, настройте параметры отражения и преломления с учетом индекса преломления, оптимального для выбранного рендерера.

Текстуры с альфа-каналом, например листва или сетки, импортируются не всегда корректно. В таком случае вручную подключите карты прозрачности в слот Opacity и настройте режимы смешивания. При наличии карт нормалей или рельефа, замените стандартные bump-карты на Normal Map с помощью соответствующих слотов шейдера.

Для ускорения работы и уменьшения веса сцены удалите неиспользуемые текстуры из редактора материалов. Используйте утилиты очистки сцены, такие как Reset XForm, чтобы избежать ошибок с искажениями геометрии, влияющими на отображение текстур. Подключайте текстуры с абсолютным путем или через Asset Tracking, чтобы избежать потери ссылок при переносе проекта.

Рекомендации по исправлению возможных ошибок после переноса модели

После импорта модели из ArchiCAD в 3ds Max часто возникают проблемы с геометрией и материалами. Первым шагом проверьте масштаб модели. В ArchiCAD и 3ds Max могут использоваться разные единицы измерения – убедитесь, что при экспорте был выбран правильный масштаб, и при необходимости выполните корректировку через команду Rescale.

Ошибки с геометрией нередко проявляются в виде разрывов и пересечений полигонов. Используйте модификатор STL Check для выявления дыр и невалидных полигонов, после чего применяйте инструменты Target Weld и Remove Isolated Vertices для устранения дефектов.

Проблемы с материалами возникают из-за несовпадения форматов текстур и параметров шейдеров. После импорта пересоздайте материалы через редактор Material Editor, обязательно проверьте корректность путей к текстурам и их разрешение. Для оптимальной визуализации замените стандартные ArchiCAD-материалы на материалы, поддерживаемые движком 3ds Max.

Если модель содержит сложные сглаживания, убедитесь, что применена нормализация нормалей через Normal или Reset XForm. Это предотвратит артефакты на поверхности объектов.

Проверьте корректность иерархии объектов и группировку. При импорте структура сцены может измениться, что влияет на удобство редактирования. Используйте инструменты Group и Attach для восстановления логической структуры модели.

В случае проблем с освещением и камерами импортируйте их отдельно или создайте заново в 3ds Max, поскольку параметры ArchiCAD не всегда конвертируются корректно.

Вопрос-ответ:

Какие форматы файлов лучше всего использовать для экспорта из ArchiCAD в 3ds Max?

Для передачи модели из ArchiCAD в 3ds Max рекомендуется использовать формат *.3ds* или *.fbx*. Формат FBX поддерживает больше информации о материалах и текстурах, что упрощает работу с моделью в 3ds Max. Формат 3DS более универсален, но может ограничивать некоторые свойства. Выбор зависит от задач и деталей модели.

Как избежать ошибок при экспорте модели из ArchiCAD в 3ds Max?

Перед экспортом важно проверить, что все элементы модели корректно отображаются в ArchiCAD и не содержат ошибок, например, незамкнутых полилиний или двойных объектов. Также стоит отключить ненужные слои и проверить масштаб модели. При импорте в 3ds Max нужно правильно указать параметры импорта, чтобы не было искажений и потери данных.

Какие шаги нужно выполнить, чтобы правильно подготовить модель в ArchiCAD перед экспортом?

Для подготовки модели следует выполнить очистку — удалить лишние детали, скрыть временные элементы и проверить геометрию на ошибки. Затем стоит привести все объекты к единому масштабу и убедиться, что используемые материалы и текстуры корректно назначены. Это облегчит дальнейшую работу в 3ds Max и предотвратит проблемы с отображением.

Можно ли переносить анимацию из ArchiCAD в 3ds Max вместе с моделью?

Стандартные средства ArchiCAD не поддерживают экспорт анимации, так как основное предназначение программы — архитектурное проектирование. Если требуется анимация, её лучше создавать уже в 3ds Max, где есть широкий набор инструментов для анимирования объектов и камер.

Как сохранить материалы и текстуры при переносе модели из ArchiCAD в 3ds Max?

Для корректной передачи материалов следует использовать формат FBX, так как он поддерживает сохранение информации о текстурах и свойствах материалов. В ArchiCAD нужно заранее назначить материалы, которые 3ds Max сможет распознать. После импорта в 3ds Max иногда требуется дополнительная настройка материалов для корректного отображения.

Какие форматы файлов лучше всего подходят для переноса модели из ArchiCAD в 3ds Max?

Для переноса модели из ArchiCAD в 3ds Max обычно используют форматы IFC, DWG, или FBX. Формат IFC подходит для сохранения параметрической информации и структуры модели, что удобно для дальнейшей работы с архитектурными элементами. DWG часто выбирают для экспорта 2D-чертежей или базовой геометрии. FBX же сохраняет более подробные данные, включая материалы и текстуры, что упрощает визуализацию в 3ds Max. Выбор зависит от задачи и требований к модели после импорта.
