Какие способы отображения массивов существуют в mathcad

В среде Mathcad массивы представляют собой упорядоченные структуры данных, которые могут включать как одномерные векторы, так и многомерные матрицы. Отображение таких массивов напрямую влияет на удобство анализа, отладки и визуализации данных. Для работы с массивами Mathcad предлагает несколько инструментов и настроек, каждый из которых подходит для определённых задач и объёмов информации.

В случаях, когда важна наглядность, можно использовать диаграммы и графики, отображающие массивы в виде кривых, столбцов или поверхностей. Для этого массивы преобразуются в аргументы функций визуализации. Например, график функции от двух переменных строится по матрице значений z=f(x,y), где x и y – массивы аргументов, задающие сетку координат.

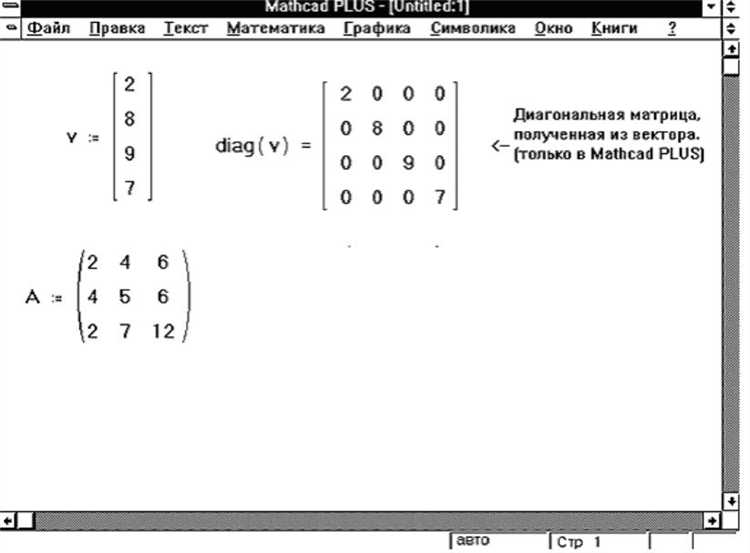

Как задать двумерный массив и отобразить его в рабочем окне

Для создания двумерного массива в Mathcad используйте оператор присваивания с индексами. Например, чтобы задать массив A размером 3×3, введите: A := и используйте комбинацию Ctrl + Shift + [ для вставки матрицы нужного размера. В открывшемся редакторе введите элементы построчно, используя клавиши стрелок для перехода между ячейками.

Mathcad автоматически отображает массив в виде таблицы, где строки и столбцы индексируются с нуля. Изменить начальный индекс можно через меню Math → Worksheet Options → Built-in Variables и установить ORIGIN := 1 для удобства.

Для визуализации массива в расчетной области просто введите его имя, например A=, и нажмите Enter. Mathcad выведет значения в табличной форме. Чтобы изменить формат чисел, щёлкните по массиву и используйте правую панель форматирования.

Настройка отображения чисел в массивах: формат, точность, стиль

Mathcad позволяет гибко управлять отображением чисел в массивах через меню Math Formatting Options, вызываемое нажатием правой кнопки мыши по области с массивом и выбором пункта Number Format. Настройки применяются к отображению, не изменяя значения в расчетах.

Ключевой параметр – число отображаемых знаков после запятой. Например, при задании точности в 4 знака элемент массива 3.14159265358979 будет отображён как 3.1416. Это особенно важно при работе с приближенными методами, где важно контролировать визуальную интерпретацию результатов.

Формат чисел выбирается из следующих:

Decimal – стандартное десятичное представление;
Scientific – экспоненциальная форма, например 1.23×10⁻⁵;
Engineering – экспоненциальная форма с показателем степени кратным 3 (удобно для работы с единицами измерения);
General – автоматический выбор между Decimal и Scientific в зависимости от длины числа.

Отображение можно настроить также для целых чисел. Например, при использовании Scientific формата число 1000 будет показано как 1.00×10³, что повышает читаемость при работе с диапазонами от 10⁻⁶ до 10⁶.

Для массивов с большим количеством элементов важно задать оптимальный размер отображаемых значений, чтобы избежать визуального шума. Например, ограничение до 2–3 значащих цифр часто достаточно при предварительном анализе данных.

Настройки применяются к каждому выражению отдельно. Для унификации отображения во всем документе рекомендуется использовать шаблоны или заранее настроенные блоки с нужным форматом.

Форматирование влияет на экспорт результатов: при копировании массива в Excel или в HTML сохраняется отображаемая форма чисел. Это следует учитывать при передаче данных коллегам или при подготовке отчётов.

Использование оператора таблицы для визуализации массивов

Оператор таблицы в Mathcad позволяет представлять одномерные и двумерные массивы в виде структурированных наборов данных, облегчая восприятие и анализ. В отличие от стандартного отображения, таблица обеспечивает чёткую организацию элементов по строкам и столбцам.

Для преобразования массива в таблицу используйте контекстное меню: выделите массив → правый клик → «Отобразить как таблицу».
При вставке нового массива предпочтительнее сразу задавать его в виде таблицы через панель «Массивы», выбрав нужные размеры и включив опцию табличного отображения.
В таблице отображаются индексы по умолчанию, что облегчает отладку, особенно при работе с частичными массивами или срезами.

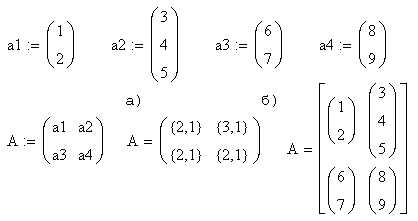

Вложенные массивы (массивы массивов) не поддерживаются напрямую, поэтому предварительно разверните их до двумерной структуры.
Изменение значений в таблице автоматически отражается на исходном массиве – используйте это для интерактивной коррекции данных.

При работе с большими массивами рекомендуется:

Ограничивать количество отображаемых строк с помощью индексной адресации: A[0..9,] для первых 10 строк.
Разделять визуализацию по логическим блокам, создавая несколько таблиц с фрагментами массива.
Использовать именование: присваивать таблице логическое имя, чтобы избежать путаницы при множественных представлениях одного массива.

Оператор таблицы удобен при подготовке отчётов: он позволяет наглядно представить результаты вычислений, не прибегая к сторонним средствам визуализации.

Как вывести элементы массива по индексам с пояснениями

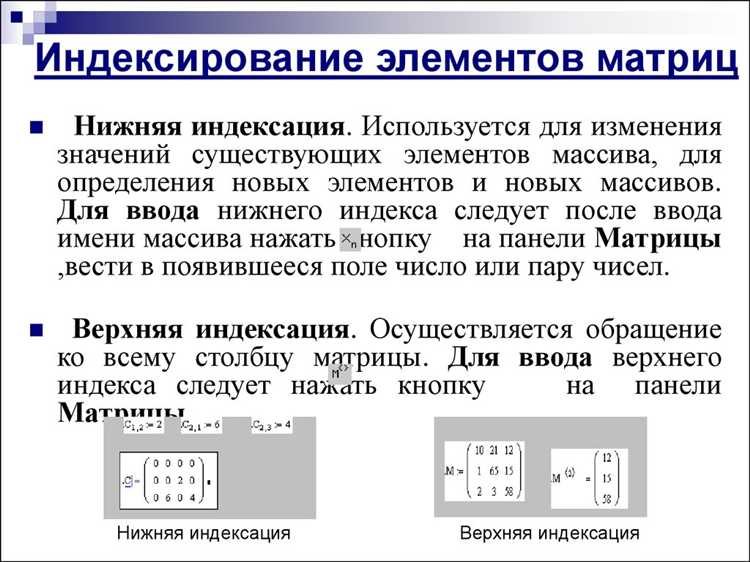

В Mathcad индексация массивов начинается с нуля по умолчанию. Это означает, что первый элемент массива имеет индекс 0, второй – 1 и т.д. Чтобы обратиться к конкретному элементу массива, необходимо указать его имя и индекс в квадратных скобках: A[0].

Если массив многомерный, индексы указываются через запятую: M[1, 2] – элемент второй строки и третьего столбца. Mathcad отображает результат немедленно при вводе выражения, если после него поставить знак равенства: M[1,2]=.

Чтобы вывести несколько элементов массива, используйте выражения с указанием каждого интересующего индекса. Например, если нужно получить первый, третий и пятый элементы одномерного массива V, введите:

V[0]=

V[2]=

V[4]=

Если начальный индекс в документе изменён (через вставка → индекс массива), например, на 1, обращение A[1] будет ссылаться на первый элемент. При программировании рекомендуется явно указывать индекс начала массива, чтобы избежать путаницы.

Mathcad позволяет использовать элементы массивов в дальнейших вычислениях, включая вложенные выражения: sqrt(A[3]^2 + B[3]^2) – вычисление по конкретным индексам массивов A и B.

Способы отображения заголовков строк и столбцов в массиве

В Mathcad отображение заголовков строк и столбцов массива не реализуется автоматически, поэтому требуется ручная настройка. Один из методов – использование вспомогательных векторов с подписями. Заголовки столбцов задаются вектором-строкой, размещённым над массивом, а заголовки строк – вектором-столбцом, расположенным слева.

Чтобы отобразить заголовки столбцов, создаётся вектор HeaderCols := ["A", "B", "C"], а сам массив M := [[1, 2, 3], [4, 5, 6]] отображается под ним. Аналогично для строк: вектор HeaderRows := ["X", "Y"] размещается слева от массива.

Для совместного отображения используется конкатенация: AugmentedM := stack(HeaderCols, augment(HeaderRows, M)). Функция augment добавляет заголовки строк в качестве первого столбца, а stack объединяет заголовки столбцов и модифицированный массив.

Для повышения наглядности рекомендуется отделять заголовки пробелами или использовать пустые элементы в угловой ячейке, например "" в позиции [0,0]. Это особенно важно при построении отчётов или публикации результатов расчётов.

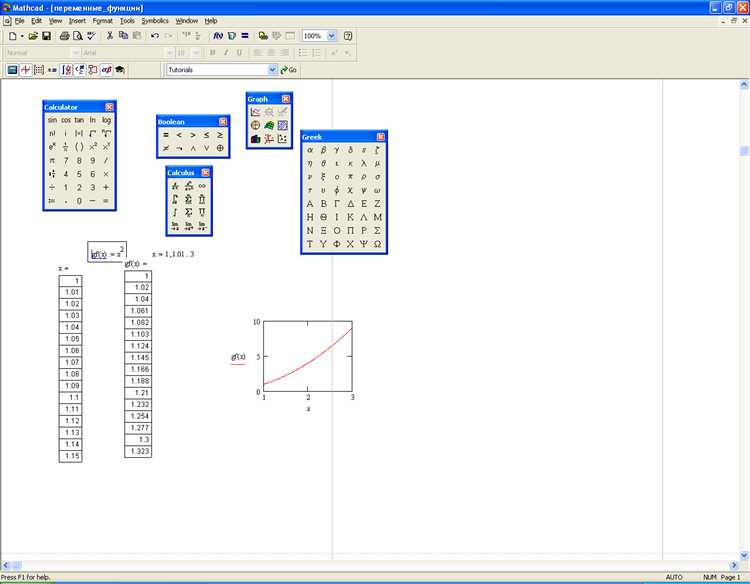

Представление массивов с помощью графиков и диаграмм

Mathcad предоставляет широкий набор инструментов для визуализации массивов, включая двухмерные графики, трёхмерные поверхности и диаграммы рассеяния. Для построения графика по массиву достаточно ввести имя массива как аргумент функции построения графика, соблюдая порядок: по оси X – индекс или массив X-координат, по оси Y – значения.

При работе с одномерными массивами удобно использовать функцию plot с явным указанием оси: plot(X, Y), где X и Y – массивы одинаковой длины. Если X не задан, Mathcad использует порядковые номера элементов массива.

Для двумерных массивов (матриц) применяется функция surface или contour. Поверхности особенно полезны при анализе распределений и функций двух переменных. Например, при построении поверхности по матрице Z необходимо задать соответствующие сетки X и Y, совпадающие по размерности с Z.

Для оценки тенденций используют диаграммы рассеяния – scatterplot, позволяющие наглядно сравнивать элементы массивов. При анализе нескольких массивов одновременно рекомендуется комбинировать графики с использованием цветового кодирования и легенд.

Настройки графиков позволяют масштабировать оси, задавать интервалы отображения, логарифмические шкалы и аннотировать точки данных. Для повышения читаемости следует избегать перегрузки графиков избыточным количеством данных: предпочтительнее отображать ключевые срезы или использовать интерактивную фильтрацию через управляющие переменные.

При документировании результатов расчётов рекомендуется сохранять графики как часть рабочего листа Mathcad, что обеспечивает автоматическую актуализацию при изменении данных в массивах.

Отображение массивов, импортированных из Excel или CSV

Для импорта массива из Excel в Mathcad используйте функцию READEXCEL(«путь_к_файлу», «имя_листа», «диапазон»). Пример: READEXCEL(«данные.xlsx», «Лист1», «A1:C10») создаёт матрицу размером 10×3. Mathcad автоматически интерпретирует числовые значения, текстовые строки будут проигнорированы или вызовут ошибку в расчетах.

CSV-файлы подключаются через READCSV(«путь_к_файлу»). При этом весь файл читается в матрицу. Чтобы исключить заголовки столбцов, предварительно удалите их в редакторе CSV или обрежьте массив средствами Mathcad, например: M := READCSV(«данные.csv»), затем M := M[1..rows(M)-1, 0..cols(M)-1] для удаления первой строки.

При работе с большими массивами рекомендуется применять функцию submatrix: submatrix(M, startRow, endRow, startCol, endCol). Это снижает визуальную нагрузку и повышает читаемость данных. Для динамического контроля диапазона создайте управляющие переменные и подставляйте их в аргументы submatrix.

Если после импорта отображаются некорректные значения, проверьте локаль системы: десятичный разделитель в файле должен соответствовать настройкам Mathcad. В противном случае возможно некорректное чтение чисел.

Ограничение размера массива через функцию take()
Функция take(A, n) позволяет вывести первые n элементов массива A. Например, take(A, 10) выведет только первые 10 элементов.
Использование индексирования для выборочного отображения
Можно вывести конкретный диапазон элементов, например, A[0..9] – первые 10 элементов, или A[50..59] – элементы с 51-го по 60-й.
Создание вспомогательных переменных с усечёнными массивами
Использование операторов среза в матричных массивах
Для двумерных массивов применяется срез вида A[0..9, 0..4], чтобы вывести только часть строк и столбцов.
Применение условных операторов для фильтрации элементов
Можно создавать маски для отображения только элементов, удовлетворяющих определённому условию, например: A[A > 10] – все элементы массива больше 10.
Использование встроенных настроек отображения

Все перечисленные методы позволяют сохранять производительность и удобочитаемость документа, предотвращая перегрузку рабочего листа при работе с большими объемами данных.

Вопрос-ответ:

Какими способами можно визуализировать одномерные массивы в Mathcad?

В Mathcad одномерные массивы обычно отображаются в виде столбца или строки. Для этого достаточно ввести массив в квадратных скобках, а программа автоматически представит его в удобном виде. Кроме того, можно использовать встроенные функции форматирования, чтобы изменить вид отображения — например, выводить элементы с определённым разделителем или в виде графика, если требуется наглядность.

Как в Mathcad вывести двумерный массив в табличной форме?

Двумерные массивы в Mathcad отображаются в виде таблицы, где строки и столбцы соответствуют индексам массива. Чтобы создать такой массив, нужно указать элементы в виде вложенных скобок или с помощью функции создания матриц. После ввода массив автоматически визуализируется в табличном формате, что облегчает восприятие данных и их дальнейший анализ.

Можно ли в Mathcad настроить формат отображения чисел внутри массива?

Да, Mathcad позволяет задавать формат числовых значений в массивах. Для этого используется настройка точности отображения или формат вывода через панель свойств элемента. Например, можно указать количество знаков после запятой или выбрать экспоненциальный формат, что помогает улучшить читаемость данных и адаптировать их под конкретные задачи.

Какие особенности имеет вывод больших массивов в Mathcad?

При работе с крупными массивами Mathcad автоматически разбивает их на страницы или позволяет прокручивать содержимое, чтобы упростить просмотр. Кроме того, возможно настроить отображение только части массива — выделить интересующие строки или столбцы. Это удобно при анализе объемных данных, так как позволяет сосредоточиться на важных элементах без перегруженности интерфейса.

Как отобразить массив данных в виде графика с помощью Mathcad?

Для визуализации массива числовых значений в графическом виде в Mathcad используется встроенный графический инструмент. Необходимо выделить массив или создать функцию, которая возвращает элементы массива, затем добавить график, выбрав соответствующий тип — например, линейный или точечный. Это позволяет увидеть зависимости и тенденции, которые сложно заметить в табличном формате.

Какие основные способы отображения массивов доступны в Mathcad и чем они отличаются?

В Mathcad массивы можно представить в виде таблиц, векторов и матриц. Табличный вид подходит для удобного визуального восприятия данных в строках и столбцах. Вектор — это одномерный массив, который можно выводить в виде строки или столбца. Матрица — это двумерный массив с числовыми значениями, где элементы расположены по строкам и столбцам. Отличия заключаются в размере и форме: векторы имеют одну размерность, матрицы — две, а таблицы обеспечивают более гибкое форматирование для визуального представления.

Как в Mathcad можно изменить способ отображения массива, если изначально он выводится в виде длинного списка?

Если массив выводится в виде длинного списка, можно изменить его вид, задав формат вывода с помощью функций или настроек вывода. Например, для двумерных массивов можно использовать встроенные операторы формирования матриц, чтобы представить данные в виде таблицы. Кроме того, можно использовать команду переноса строк или разделение массива на несколько подмассивов, чтобы улучшить читаемость. В Mathcad также есть опция автоматического подбора ширины столбцов, что помогает компактно отобразить элементы массива.
