Что такое ptc mathcad

PTC Mathcad – специализированное программное обеспечение для инженерных расчетов, объединяющее вычислительные инструменты с наглядной математической документацией. В основе программы лежит технология живых вычислений, позволяющая вводить формулы в привычном виде и получать результаты мгновенно, что значительно ускоряет процесс анализа и проектирования.

Mathcad поддерживает работу с уравнениями любой сложности, включая дифференциальные уравнения, интегралы и системы уравнений, а также предоставляет средства для численного решения и оптимизации. Программная среда интегрируется с CAD-системами и поддерживает импорт и экспорт данных в популярных форматах, что делает её незаменимой в инженерных рабочих процессах.

Ключевые функции включают динамическое обновление вычислений при изменении входных данных, встроенные библиотеки инженерных констант и единиц измерения, а также возможности создания настраиваемых шаблонов для типовых задач. Mathcad облегчает совместную работу за счет функции добавления пояснительных комментариев и визуализации данных непосредственно в рабочих листах.

Рекомендуется использовать PTC Mathcad в проектах, где важна прозрачность расчетов и требуется быстрое тестирование гипотез без программирования. Это позволяет инженерам сосредоточиться на анализе, избегая ошибок, связанных с ручным вводом и повторным вычислением данных.

Как выполнять сложные математические расчёты с использованием PTC Mathcad

PTC Mathcad предоставляет мощный набор инструментов для выполнения комплексных вычислений, объединяя численные методы с наглядным оформлением и документированием расчетов. Для эффективной работы с ним рекомендуется применять следующие подходы:

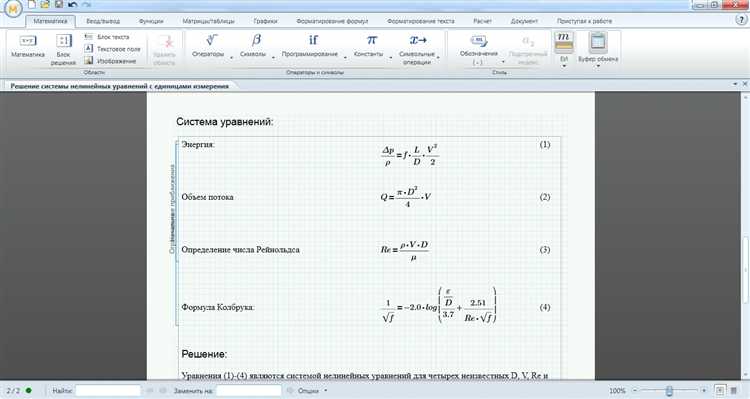

1. Определение переменных и уравнений
   • Используйте встроенный редактор для создания динамических переменных с единицами измерения, что гарантирует правильность размерностей при вычислениях.
   • Для систем уравнений применяйте функцию solve() или оператор «:=» для явных и неявных уравнений, сохраняя читаемость формул.
2. Работа с векторными и матричными операциями
   • Mathcad позволяет выполнять матричные вычисления напрямую, поддерживая умножение, транспонирование, определение ранга и обратной матрицы.
   • Для решения систем линейных уравнений используйте оператор обратной матрицы или встроенную функцию lsolve().
3. Численное интегрирование и дифференцирование
   • Применяйте встроенные функции int() и der() для вычисления интегралов и производных с заданной точностью.
   • Для сложных функций можно задавать численные методы, такие как метод трапеций или Симпсона, реализуя их вручную через циклы.
4. Решение дифференциальных уравнений
   • Используйте функцию rkfixed() для численного решения обыкновенных дифференциальных уравнений методом Рунге-Кутты.
   • Определяйте начальные условия и параметры отдельно для удобства модификации и последующего анализа.
5. Оптимизация и параметрический анализ
   • Для задач оптимизации применяйте функции minimize() и maximize(), задавая ограничения в виде уравнений и неравенств.
   • Используйте параметры для создания сценариев вычислений и автоматического пересчёта результатов при изменении входных данных.
6. Автоматизация расчетов

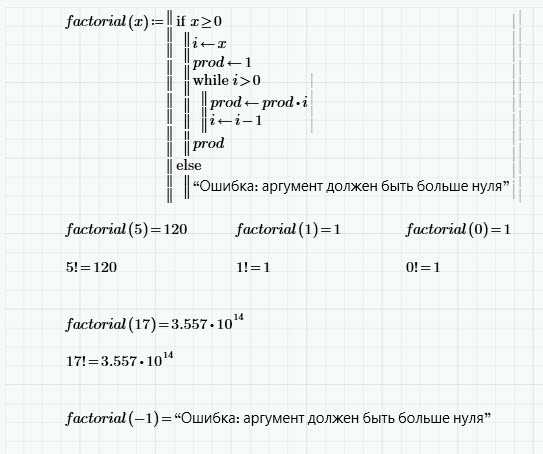

   • Создавайте пользовательские функции с аргументами для многократного использования сложных формул.
   • Используйте ветвления и циклы для реализации алгоритмов с условной логикой.
7. Документирование и проверка результатов
   • Оформляйте расчёты в виде структурированного листа с пояснениями и единицами измерения для повышения прозрачности.
   • Проверяйте корректность вычислений с помощью встроенных средств анализа ошибок и контроля размерностей.

Работа с инженерными единицами и конвертация в PTC Mathcad

PTC Mathcad обеспечивает точное управление инженерными единицами, позволяя выполнять вычисления с автоматическим контролем размерностей. Ввод единиц производится в стандартных обозначениях, поддерживается более 400 систем измерения, включая метрическую, английскую, электротехнические и специализированные отраслевые.

Для присвоения единицам значения используется оператор двоеточие. Например, запись 5 кг автоматически фиксирует массу с заданной размерностью. Mathcad распознаёт сложные комбинации, такие как м/с^2 или Н·м, и позволяет выполнять арифметические операции с соблюдением размерности.

Конвертация единиц выполняется функцией UnitConvert, которая принимает два аргумента: выражение с единицами и целевую размерность. Например, UnitConvert(10 фунт, кг) преобразует 10 фунтов в килограммы. Mathcad гарантирует корректность преобразования, предотвращая ошибки несопоставимых величин.

Для упрощения расчетов рекомендуется использовать встроенные списки единиц из библиотеки Mathcad, что исключает необходимость ручного ввода и минимизирует риск ошибок. Поддерживаются также пользовательские единицы с возможностью определения базовых и производных единиц, что расширяет гибкость работы с нестандартными системами измерения.

При работе с инженерными расчетами важно учитывать совместимость единиц в формулах: Mathcad автоматически предупреждает о несовместимости размерностей и не позволяет выполнять операции с ними, обеспечивая надежность и точность результатов.

Автоматическое отслеживание размерностей упрощает документирование инженерных решений, а встроенные средства конвертации сокращают время на преобразование данных, что особенно полезно при интеграции расчетов из различных систем и стандартов.

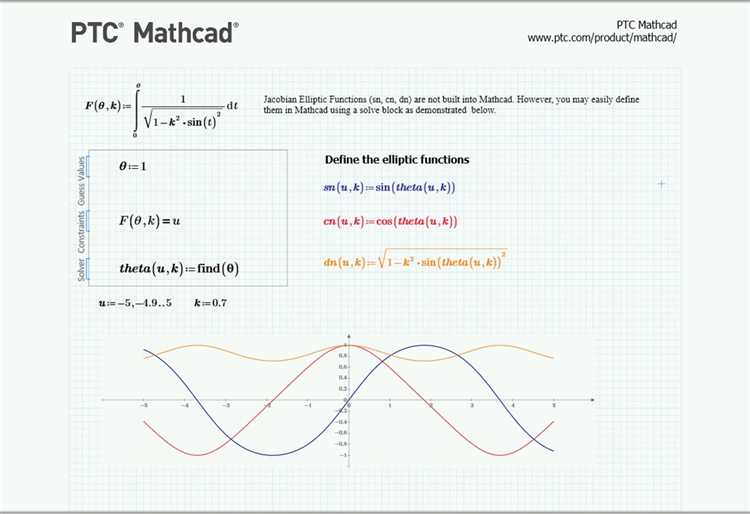

Создание и редактирование интерактивных графиков в PTC Mathcad

PTC Mathcad предоставляет мощные инструменты для построения интерактивных графиков, позволяя визуализировать данные и математические функции с высокой точностью и гибкостью.

Для создания графика необходимо:

1. Определить переменные и функцию в рабочей области.
2. Выделить функцию и выбрать тип графика из панели инструментов (линейный, поверхностный, полярный и др.).
3. Установить диапазон значений по осям, используя параметры переменных или явные числовые интервалы.

Интерактивность достигается за счет встроенных ползунков (слайдеров) и управляющих элементов, которые связаны с параметрами функции:

• Добавление слайдера осуществляется через меню «Вставка» → «Ползунок» с указанием диапазона и шага изменения.
• Изменение положения слайдера автоматически пересчитывает график, демонстрируя динамическую зависимость.
• Можно связать несколько слайдеров для комплексного анализа параметрических функций.

Для редактирования графика доступны инструменты:

• Изменение типа графика без повторного задания функции.
• Настройка осей: масштабирование, установка фиксированных интервалов, добавление сетки.
• Корректировка визуальных параметров – цвет, толщина линии, стиль отображения данных.
• Добавление и настройка аннотаций, меток данных и легенд для улучшения восприятия.

Использование интерактивных графиков в PTC Mathcad упрощает анализ сложных математических моделей и помогает выявлять зависимости без необходимости вручную обновлять параметры.

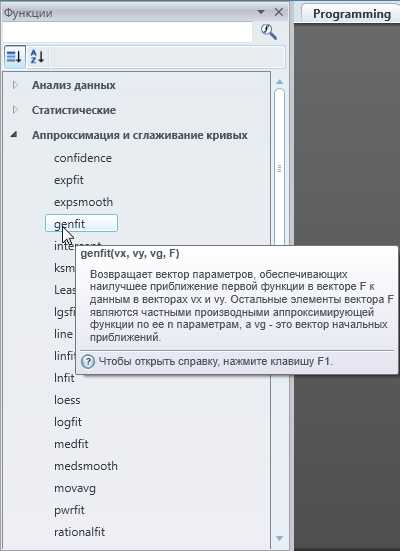

Применение функций и встроенных библиотек для решения инженерных задач

PTC Mathcad предоставляет широкий набор встроенных функций и библиотек, которые оптимизируют процесс инженерного анализа. Среди них – численные методы решения уравнений, интегрирования, дифференцирования и оптимизации. Ключевая особенность – возможность создания пользовательских функций с параметризацией для повторного использования в разных расчетах.

Для работы с динамическими системами применяется библиотека решения обыкновенных дифференциальных уравнений (ОДУ), позволяющая моделировать поведение систем с заданными начальными условиями и строить графики изменения параметров во времени. Встроенные функции линейной алгебры упрощают работу с матрицами, включая операции обратной матрицы, вычисление собственных значений и векторов, что важно при анализе устойчивости и систем управления.

Модуль численной оптимизации помогает находить экстремумы сложных инженерных функций с несколькими переменными, используя градиентные и неградиентные методы. Это ускоряет проектирование, например, в задачах минимизации массы конструкции при заданной прочности.

Библиотеки работы с единицами измерения позволяют автоматически контролировать размерности, предотвращая ошибки преобразований и обеспечивая корректность расчетов. Это особенно полезно при интеграции данных из различных источников и при сложных многопараметрических моделях.

Для анализа сигналов и обработки данных доступны функции преобразований Фурье и статистических методов, что расширяет возможности инженера в обработке экспериментальных результатов и проверке качества моделей.

Методы документирования и комментирования расчетов в PTC Mathcad

Для пояснений используют текстовые блоки с поддержкой форматирования: шрифты, списки, подчеркивание и цветовое выделение. Это позволяет выделить важные шаги или параметры, что улучшает восприятие модели при совместной работе или последующем анализе.

Mathcad поддерживает динамические ссылки между расчетными областями и текстом, что позволяет автоматически обновлять комментарии при изменении исходных данных. Использование маркеров и закладок упрощает навигацию по большим проектам.

Особое внимание уделяется возможности вставки аннотаций в виде комментариев, которые не влияют на вычисления и видны только в режиме редактирования. Это удобно для временных заметок или уточнений при подготовке документа.

Для повышения прозрачности расчетов рекомендуется разбивать задачи на логические блоки с заголовками и краткими описаниями, фиксируя единицы измерения и исходные предпосылки в начале каждого раздела. Такой подход снижает вероятность ошибок и ускоряет проверку результатов.

Использование встроенной функции “история изменений” позволяет отслеживать корректировки, а экспорт в PDF сохраняет полный контекст с комментариями и форматированием, обеспечивая удобство обмена результатами с коллегами.

Настройка пользовательских шаблонов и автоматизация повторяющихся задач

PTC Mathcad предоставляет расширенные возможности для создания и настройки пользовательских шаблонов, которые позволяют стандартизировать оформление и структуру расчетных документов. Для создания шаблона необходимо сохранить документ с заранее настроенными элементами: заголовками, форматированием, переменными и встроенными уравнениями. Это ускоряет подготовку новых проектов, исключая повторное выполнение однотипных операций.

Автоматизация повторяющихся задач реализуется через использование скриптов и параметризации шаблонов. Mathcad поддерживает создание функций и пользовательских компонентов, что позволяет задавать универсальные формулы с параметрами, адаптирующимися под конкретные данные. Встроенный редактор выражений упрощает разработку таких функций без необходимости внешнего программирования.

Для повышения эффективности работы рекомендуется использовать библиотеку часто применяемых блоков и функций, которые легко импортируются в шаблоны. В сочетании с функцией экспорта результатов в Excel или другие форматы, это облегчает интеграцию расчетов в общий рабочий процесс и отчетность.

Настройка автоматической генерации отчетов реализуется через сценарии, запускаемые внутри документа, что позволяет собирать, обновлять и форматировать данные по заданным правилам. Это снижает риск ошибок и экономит время при подготовке регулярных технических документов.

Практическое применение пользовательских шаблонов и автоматизации в Mathcad особенно эффективно при работе с инженерными расчетами, требующими строгой последовательности действий и повторного использования базовых формул. Рекомендуется сохранять шаблоны в централизованном доступе для командной работы и вести их версионный контроль.

Импорт и экспорт данных между PTC Mathcad и другими программами

PTC Mathcad поддерживает импорт числовых данных и выражений из текстовых файлов (.txt, .csv), а также из Excel (.xls, .xlsx), что обеспечивает гибкую интеграцию с системами сбора и анализа данных. Для импорта из Excel используется встроенная функция Excel Import, позволяющая загружать диапазоны ячеек с сохранением форматов чисел и текстовых комментариев. При работе с большими массивами данных рекомендуется разбивать файлы на логические блоки для оптимизации скорости загрузки.

Экспорт данных реализован через сохранение результатов вычислений в форматах Excel и CSV, что облегчает последующую обработку в BI-системах и отчетных приложениях. Mathcad позволяет настраивать структуру экспортируемых данных, включая выбор столбцов и формат числового представления (например, с фиксированной точностью или научным форматом). Встроенная функция экспорта поддерживает автоматическую передачу данных в Excel с созданием новых листов, что удобно для комплексных расчетов с множественными вариантами.

Для обмена с CAD-программами и системами автоматизированного проектирования доступен экспорт в формат MathML и XML, что сохраняет математическую структуру формул и позволяет использовать их в инженерных расчетах и документации без потери точности. Рекомендуется проверять корректность конвертации сложных выражений и использовать встроенные инструменты валидации.

При работе с программами, не поддерживающими прямой импорт Mathcad-форматов, оптимальным решением становится экспорт данных в CSV с последующей загрузкой через скрипты или встроенные средства целевого ПО. Рекомендуется контролировать кодировку файлов (UTF-8) для избежания ошибок при передаче текстовых данных.

Особенности работы с параметрическими уравнениями и моделированием систем

Для эффективного моделирования систем рекомендуется использовать блоки уравнений с явным указанием зависимых и независимых переменных. Mathcad автоматически вычисляет численные решения с учетом заданных параметров, поддерживая как аналитические, так и численные методы. При необходимости моделирования динамических систем удобно применять встроенные функции интегрирования и дифференцирования, включая решение дифференциальных уравнений с параметрическими коэффициентами.

Работа с параметрами в Mathcad организована через пользовательские переменные и функции, что позволяет создавать адаптивные модели с возможностью быстрого обновления расчетов при изменении входных данных. Для повышения точности расчетов рекомендуется использовать встроенные инструменты проверки единиц измерения, что предотвращает ошибки при сложных преобразованиях параметров.

При моделировании систем с несколькими взаимосвязанными параметрами целесообразно применять условные операторы и циклы, встроенные в среду Mathcad, что обеспечивает гибкость и автоматизацию расчетов. Визуализация результатов через графики и диаграммы интегрирована непосредственно с параметрическими уравнениями, что позволяет оперативно анализировать влияние изменения параметров на поведение системы.

Важным аспектом является возможность экспорта параметрических моделей в форматы, совместимые с CAD и CAE-приложениями, что облегчает интеграцию расчетов в инженерные процессы. При построении сложных систем рекомендуется использовать иерархическую структуру расчетных листов для упрощения управления параметрами и повышения прозрачности модели.

Вопрос-ответ:

Какие основные возможности PTC Mathcad позволяют упростить вычисления инженерных задач?

PTC Mathcad предлагает удобный интерфейс для работы с математическими выражениями, позволяя вводить формулы в привычном виде, что снижает риск ошибок при расчетах. Программа поддерживает как численные, так и символьные вычисления, обеспечивает автоматическую проверку размерности и единиц измерения, что помогает избежать несоответствий в расчетах. Также в Mathcad можно создавать документы, объединяющие текст, графики и вычисления, что облегчает анализ и презентацию результатов.

Как PTC Mathcad помогает работать с единицами измерения и их преобразованием?

В PTC Mathcad встроена система, которая автоматически отслеживает и контролирует единицы измерения, используемые в расчетах. При вводе данных с разными единицами программа самостоятельно преобразует их к нужным величинам, предупреждая о возможных ошибках, связанных с несовместимостью. Это снижает вероятность неверного результата из-за неверного пересчета и упрощает работу с комплексными инженерными задачами, где задействованы разные системы мер.

Можно ли в PTC Mathcad создавать графики и как это реализовано?

Да, в PTC Mathcad предусмотрена возможность построения различных типов графиков: двумерных и трехмерных. Пользователь может визуализировать функции, экспериментировать с параметрами и видеть изменения в реальном времени. Настройки графиков включают выбор стиля линий, цветов, масштабов и подписей осей. Графики интегрируются в вычислительный документ, что позволяет сразу сопоставлять визуальную информацию с формулами и результатами.

Как PTC Mathcad поддерживает документирование расчетов и совместную работу?

PTC Mathcad позволяет оформлять расчеты в виде удобочитаемых документов, где формулы сочетаются с пояснительным текстом, графиками и таблицами. Такая структура облегчает понимание и проверку расчетов другими специалистами. Кроме того, программа поддерживает экспорт документов в разные форматы, что удобно для обмена результатами и совместного обсуждения. В последних версиях также улучшены функции совместного редактирования и интеграция с облачными сервисами.

Какие типы вычислений доступны в PTC Mathcad и как это расширяет возможности инженера?

PTC Mathcad поддерживает широкий спектр вычислений: от простых арифметических операций до сложных интегралов, дифференциальных уравнений и матричных операций. Также есть инструменты для символьных вычислений, что позволяет получать аналитические выражения. Возможность комбинировать численные и символьные методы помогает инженерам находить точные решения и анализировать поведение систем. Это делает программу универсальным инструментом для различных инженерных областей.
