Как открыть archicad в autocad

Форматы файлов Archicad и AutoCAD изначально несовместимы. Archicad сохраняет проекты в формате .PLA или .PLN, тогда как AutoCAD работает преимущественно с файлами .DWG и .DXF. Чтобы открыть проект, созданный в Archicad, в AutoCAD, требуется экспорт данных с учетом геометрии, слоёв и масштабов. Прямая конвертация невозможна без потерь, если не соблюсти ряд технических условий.

Наиболее надёжный способ переноса – экспорт из Archicad в формат .DWG. Для этого используется встроенный механизм сохранения через команду Файл → Сохранить как с выбором формата AutoCAD Drawing (.dwg). Перед сохранением необходимо задать правильный шаблон перевода (Translator), обеспечивающий соответствие слоёв, линий, штриховок и текстов стандартам AutoCAD. Рекомендуется использовать предустановленный шаблон For further editing in AutoCAD, если требуется последующее редактирование чертежа.

Особое внимание следует уделить единицам измерения: Archicad работает в миллиметрах или метрах, тогда как AutoCAD часто использует дюймы. Несоответствие приведёт к искажениям масштаба. Перед экспортом необходимо проверить параметры масштабирования и системы координат в диалоговом окне настроек переводчика.

Если проект содержит 3D-модель, её можно экспортировать в AutoCAD через формат .3DS или .IFC, однако AutoCAD корректно отображает только геометрию без параметрических данных. Для получения чертежей, пригодных для работы в 2D-среде AutoCAD, предпочтительно использовать Извлечённые виды (Documented Views) и экспортировать их как отдельные листы в .DWG-формате.

Рекомендуется также использовать функцию пакетной конверсии Archicad Publisher для экспорта всех чертежей проекта в DWG-формате за один цикл. Это снижает вероятность ошибок и экономит время при работе с большими проектами. После экспорта каждый файл рекомендуется проверять вручную в AutoCAD для выявления несоответствий в слоях, линиях и аннотациях.

Подготовка проекта в Archicad для последующего открытия в AutoCAD

Перед экспортом необходимо упростить модель: удалите ненужные элементы, слои и маркеры, не участвующие в чертежах. Это сократит вес файла и предотвратит перегрузку в AutoCAD.

Проверьте названия слоёв. Используйте понятные обозначения без спецсимволов и пробелов. AutoCAD лучше воспринимает латиницу и короткие имена слоёв, что упрощает их дальнейшую фильтрацию и редактирование.

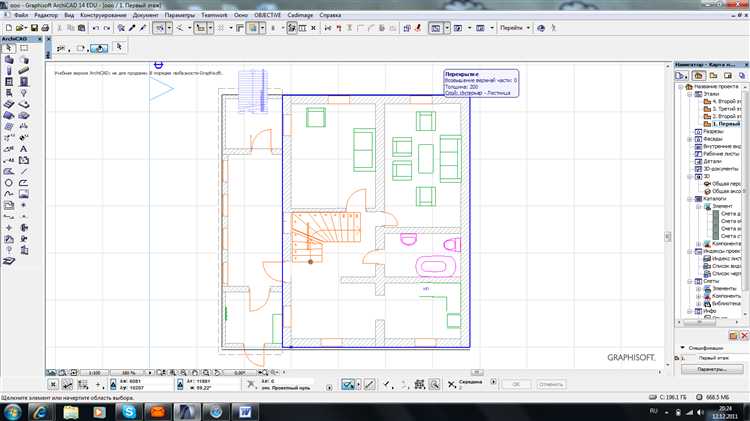

Вид проекта должен быть настроен на 2D-представление. Экспорт 3D-моделей может привести к потере точности или проблемам с масштабом. Убедитесь, что активный вид – план, фасад или разрез в нужном масштабе.

Настройте перья и цвета. Используйте стандартные цветовые профили, которые корректно отображаются в AutoCAD. Привяжите толщины линий к определённым цветам, чтобы сохранить читаемость после экспорта.

Отключите автоматическую замену шрифтов. Используйте стандартные TTF-шрифты (например, Arial), которые доступны в AutoCAD, иначе текст может быть некорректно интерпретирован.

Перед сохранением в формате .DWG проверьте параметры экспорта: выберите правильную версию AutoCAD, отключите экспорт ненужных атрибутов (GUID, IFC-свойства), включите только активный вид или выбранные листы.

Сохраняйте каждый лист или чертёж в отдельный файл, если проект содержит множество листов. Это облегчает навигацию и редактирование в AutoCAD, а также исключает дублирование информации.

Выбор формата файла при экспорте из Archicad

Для корректного открытия модели Archicad в AutoCAD необходимо выбрать подходящий формат экспорта. Наиболее универсальные форматы – DWG и DXF. Они обеспечивают совместимость с AutoCAD без потери геометрических данных и слоёв.

Экспорт в DWG предпочтителен при передаче 2D-чертежей. Archicad поддерживает экспорт в DWG начиная с версии AutoCAD 2000 и выше. При сохранении рекомендуется выбирать версию DWG, соответствующую целевой версии AutoCAD, чтобы избежать проблем совместимости.

При работе с 3D-моделями предпочтительнее использовать формат DXF, особенно в случае, если требуется дальнейшая правка в AutoCAD. DXF-файлы содержат полную информацию о 3D-геометрии и легче поддаются обработке в среде AutoCAD.

Важно правильно настроить параметры экспорта:

Также рекомендуется сохранять файл экспорта в отдельной папке с сопутствующими ресурсами, такими как внешние ссылки и используемые шрифты. Это обеспечит корректное открытие файла в AutoCAD без потерь данных.

Настройка параметров экспорта DWG в Archicad

Перед экспортом выберите команду Файл → Сохранить как и установите формат файла AutoCAD DWG. Нажмите кнопку Параметры, чтобы открыть диалог настройки экспорта.

В разделе Тип экспортируемых данных выберите Модель, если требуется передать только чертеж, или Чертёж и макет, если необходима точная передача оформления.

В параметрах Привязка и масштаб укажите единицы измерения: для совместимости с AutoCAD чаще всего выбираются миллиметры. Проверьте масштаб – 1:1 обязателен для корректного отображения в пространстве модели AutoCAD.

Для точной передачи структуры используйте Переопределения слоёв. Включите экспорт слоёв Archicad с сохранением их имен – это упростит навигацию в AutoCAD. Не объединяйте слои, чтобы сохранить контроль над элементами.

В разделе Штриховки и штриховые типы отключите параметр Преобразовывать штриховки в заливки, чтобы избежать потери точности. Выберите сопоставление с линейными типами AutoCAD вручную, чтобы предотвратить искажения.

Проверьте параметры Тексты и шрифты: используйте стандартные шрифты AutoCAD, такие как Arial или Simplex, чтобы избежать замены при открытии файла. Размеры шрифтов сохраняйте без масштабирования.

В настройках Вставка внешних ссылок отключите опцию связывания, если DWG-файл должен быть автономным. Для многостраничных макетов активируйте Экспорт каждой вкладки в отдельный файл.

Нажмите ОК для сохранения параметров, затем выполните экспорт. Проверка полученного DWG в AutoCAD обязательна – возможны отклонения в выравнивании или отображении, особенно при использовании нестандартных элементов Archicad.

Импорт DWG-файла в AutoCAD с сохранением структуры проекта

При переносе данных из Archicad в AutoCAD важно сохранить логическую структуру проекта: уровни, слои, блоки, аннотации. Это позволяет избежать потери информации и упростить последующую работу в AutoCAD.

Перед экспортом из Archicad выполните следующие шаги:

1. Откройте диспетчер публикации и создайте новый набор для экспорта в DWG.
2. Выберите шаблон преобразования, ориентированный на AutoCAD (например, «Архитектурный – AutoCAD 2020»).
3. В параметрах экспорта убедитесь, что активирована опция «Сохранять структуру слоев Archicad».
4. Проверьте масштаб аннотативных объектов и соответствие единиц измерения (обычно метры в Archicad соответствуют миллиметрам в AutoCAD).

После экспорта откройте DWG-файл в AutoCAD:

• Убедитесь, что структура слоев соответствует исходной. Все элементы (стены, окна, мебель) должны быть разнесены по отдельным слоям.
• Проверьте наличие внешних ссылок (XREF), если они использовались в Archicad. AutoCAD может потребовать вручную назначить путь к недостающим файлам.
• Просмотрите блоки. Archicad конвертирует элементы библиотеки в блоки AutoCAD. Избегайте их «взрыва», чтобы сохранить повторно используемые компоненты.
• Убедитесь, что размеры и текстовые стили корректно отображаются. При необходимости настройте шрифты через команду STYLE.

Для поддержания структуры проекта при совместной работе рекомендуется сохранить DWG-файл в формате, совместимом с версией AutoCAD всех участников (например, 2018 или 2013).

Проблемы отображения элементов после открытия файла в AutoCAD

Проблема слоёв – ещё один частый источник ошибок. Archicad использует структуру классификации и комбинации слоёв, которые не всегда корректно конвертируются в стандартные слои AutoCAD. Это может привести к потере видимости объектов или некорректной раскладке элементов. Рекомендуется перед экспортом вручную настроить отображение слоёв и использовать формат DWG 2018 или новее.

Штриховки и заливки из Archicad часто трансформируются в растровые изображения либо теряют масштаб. Решение – использование простых штриховок без сложных паттернов, а также отключение опции «Заполнения как изображения» при экспорте.

Текстовые элементы и выноски могут смещаться или менять гарнитуру. Это связано с отсутствием сопоставимых шрифтов в AutoCAD. Рекомендуется использовать шрифты, присутствующие в обеих программах, например Arial или Tahoma. Также важно отключить автоадаптацию размеров текста перед экспортом.

Объекты мебели и оборудования, встроенные в Archicad, часто экспортируются как блоки, содержащие избыточное количество полилиний. Это перегружает файл и замедляет его работу. Перед экспортом желательно заменить сложные элементы на упрощённые 2D-блоки.

Чтобы избежать ошибок масштабирования, следует убедиться, что единицы измерения в Archicad и AutoCAD совпадают. Различия между миллиметрами и метрами часто приводят к некорректному отображению размеров и нарушению пропорций при импорте.

Передача слоёв и штриховок из Archicad в AutoCAD

Для корректной передачи слоёв из Archicad в AutoCAD необходимо соблюдать строгий порядок экспорта и настройки. В Archicad следует перед экспортом в формат DWG:

• Проверить соответствие слоёв: слои в Archicad должны быть структурированы и названы согласно стандартам, которые планируется использовать в AutoCAD.
• Использовать функцию «Экспорт DWG/DXF» с настройками, позволяющими сохранить структуру слоёв без слияния.
• Отключить опцию объединения элементов на один слой, чтобы сохранить индивидуальность слоёв и упростить работу с ними в AutoCAD.

Для передачи штриховок важно:

• В Archicad применять стандартные штриховки или те, которые поддерживаются AutoCAD, так как кастомные текстуры могут некорректно отобразиться.
• Перед экспортом в настройках DWG убедиться, что типы штриховок конвертируются в AutoCAD-совместимые PAT-файлы.
• Если используются сложные заливки, рекомендуется преобразовать их в векторные элементы, чтобы избежать потери информации при открытии в AutoCAD.

После открытия файла в AutoCAD:

1. Проверить палитру слоёв – они должны совпадать с исходными из Archicad.
2. При необходимости скорректировать толщину линий и цвет слоёв для сохранения визуального восприятия проекта.
3. Проверить штриховки на корректность отображения, при обнаружении ошибок использовать команду REGEN или повторно загрузить паттерны штриховок.

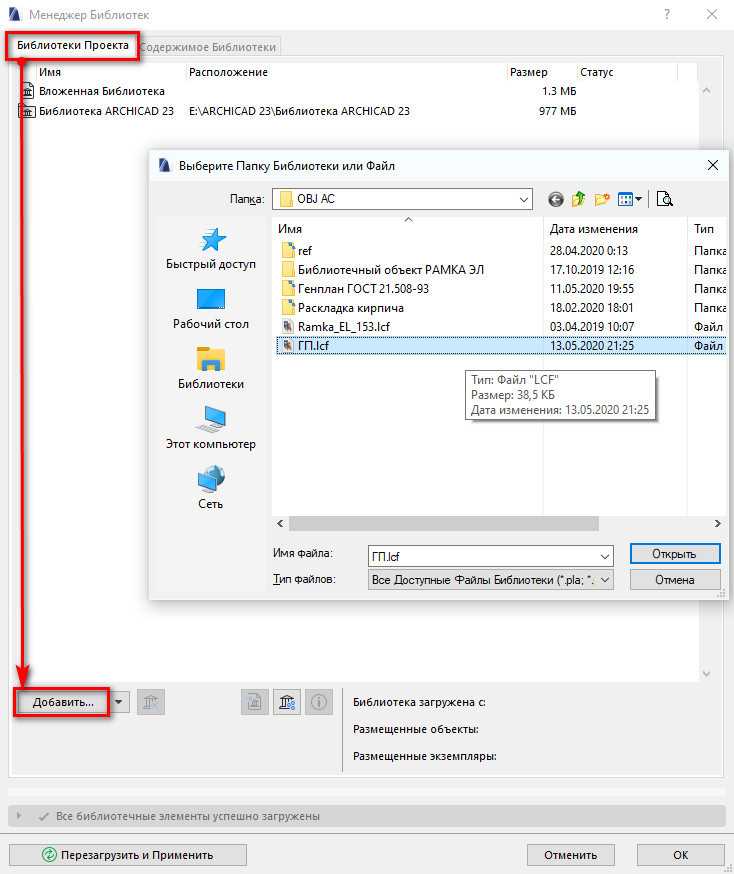

Рекомендуется сохранять шаблоны слоёв и штриховок в Archicad и AutoCAD для стандартизации последующих проектов и минимизации потерь данных при переносе.

Работа с привязками и масштабом после импорта в AutoCAD

Автоматическое определение привязок редко работает корректно, поэтому стоит сразу проверить UCS (систему координат) после импорта. В случае смещения осей или поворота модели примените команды UCS и ALIGN для точной подгонки модели под рабочую плоскость AutoCAD. Рекомендуется задать UCS по ключевым осям здания, чтобы обеспечить удобство дальнейшей работы с чертежом.

Если при импорте сохраняются слои Archicad, убедитесь, что их расположение и именование не мешают работе с привязками. Для точного позиционирования элементов используйте привязки к объектам (Object Snap) с активированными опциями «Endpoint», «Midpoint» и «Intersection». Они помогут избежать ошибок при размещении и изменении объектов в чертеже.

Рекомендуется провести калибровку масштабных размеров, сравнив площади или длины из AutoCAD с исходными данными из Archicad, чтобы избежать накопления ошибок при работе с деталировкой и документацией. При необходимости настройте единицы измерения в AutoCAD через команду UNITS в соответствии с исходными параметрами Archicad.

Вопрос-ответ:

Как открыть файл Archicad в AutoCAD без потери данных?

Файлы Archicad нельзя открыть напрямую в AutoCAD, так как форматы программ отличаются. Чтобы перенести проект, необходимо экспортировать модель из Archicad в формат DWG или DXF, которые поддерживает AutoCAD. В процессе экспорта стоит проверить настройки слоёв, масштаб и элементы, чтобы сохранить максимальную точность. После этого в AutoCAD открывается экспортированный файл, и с ним можно работать.

Какие проблемы могут возникнуть при импорте файлов Archicad в AutoCAD?

При переносе данных из Archicad в AutoCAD часто теряется часть информации, например, сложные 3D-модели, материалы или параметры, специфичные для Archicad. Также могут измениться свойства линий, слоёв или размеров, что повлияет на отображение чертежа. Поэтому после импорта требуется дополнительная проверка и корректировка элементов в AutoCAD.

Какие форматы файлов Archicad поддерживает AutoCAD для импорта?

AutoCAD может работать с файлами форматов DWG и DXF, которые можно экспортировать из Archicad. Прямой импорт родного формата Archicad (.pln) в AutoCAD невозможен. Чтобы подготовить файл к импорту, в Archicad следует выполнить экспорт проекта в DWG или DXF, выбрав нужные параметры экспорта.

Как сохранить слои и структуру при переносе из Archicad в AutoCAD?

При экспорте из Archicad нужно настроить параметры сохранения слоёв, чтобы в AutoCAD они сохранились корректно. Это делается через настройки экспорта DWG: можно задать соответствие между слоями Archicad и слоями в DWG. Если эта настройка упущена, то структура слоёв может быть упрощена или объединена, что затруднит дальнейшую работу.

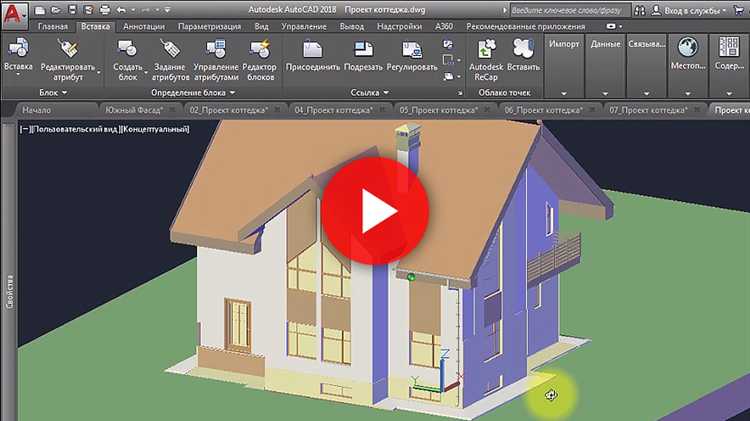

Можно ли редактировать 3D-модель из Archicad в AutoCAD после импорта?

Редактирование 3D-моделей из Archicad в AutoCAD ограничено, так как AutoCAD не поддерживает те же параметры и объекты, что Archicad. При импорте 3D-модель переводится в более простой формат, часто теряются детали и свойства. Для сложной работы с 3D лучше использовать специализированные программы или продолжать работу в Archicad.
