Как перенести объект из 3d max в archicad

При экспорте моделей из 3ds Max в Archicad пользователи сталкиваются с рядом технических сложностей: некорректная геометрия, потеря текстур, нераспознаваемые материалы. Проблема кроется в различиях форматов хранения данных и способах обработки объектов в двух программах.

Оптимальный способ переноса – через формат OBJ или 3DS, но важно заранее устранить модификаторы, сгруппировать элементы по логике архитектурного проекта и проверить масштаб. Перед экспортом обязательно применяйте модификатор Reset XForm ко всем объектам, иначе в Archicad модель может импортироваться с искажённой трансформацией.

Текстуры нужно конвертировать в форматы без альфа-каналов и использовать абсолютные пути к файлам. Archicad не всегда корректно обрабатывает материалы, привязанные через V-Ray или Corona – их стоит заменить на стандартные материалы Scanline перед экспортом.

Важно учитывать ограничения Archicad по количеству полигонов: сцены с высокой детализацией необходимо предварительно оптимизировать, применяя команды ProOptimizer или MultiRes. Это не только ускорит импорт, но и предотвратит сбои при открытии файла.

Точное соблюдение порядка действий позволяет добиться корректной передачи геометрии и материалов, минимизируя ручную доработку внутри Archicad.

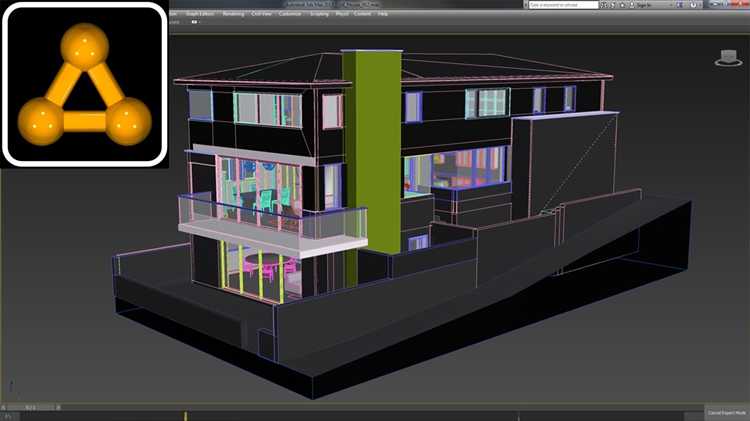

Подготовка геометрии в 3ds Max перед экспортом

Перед экспортом в Archicad необходимо убедиться, что все объекты имеют корректную топологию. Удалите скрытую и избыточную геометрию, объекты с нулевой толщиной, двойные поверхности и полигоны с неправильной нормалью. Используйте модификатор STL Check для обнаружения пересечений и разрывов в сетке.

Приведите все объекты к Editable Poly. Избегайте использования сложных модификаторов в стеке: Bend, Twist, Turbosmooth следует применять окончательно и коллапсировать. Удалите лишние вложенные группы и привязки – Archicad не интерпретирует их корректно.

Проверьте масштаб сцены через System Unit Setup. Используйте метры или миллиметры в зависимости от проекта Archicad. Несоответствие масштабов приводит к искажениям и ошибкам позиционирования.

Для объектов, которые будут интерпретироваться как стены, перекрытия или плиты, примените Reset XForm и затем конвертируйте в Editable Poly. Это обеспечит правильное отображение трансформаций и корректную ориентацию в Archicad.

Названия объектов задавайте осмысленно, латиницей, без спецсимволов и пробелов. Это упростит их распознавание в Archicad и исключит ошибки при импорте. Убедитесь, что pivot-центры объектов находятся в логичных позициях: для стен – у основания, для мебели – по центру массы.

Удалите все ненужные материалы и текстуры. Используйте стандартные материалы без сложных шейдеров, чтобы избежать проблем с отображением в Archicad. Убедитесь, что все UV-развертки корректны, особенно для элементов, сохраняемых с текстурами.

Настройки форматов и экспорт в формате .fbx или .3ds

Перед экспортом из 3ds Max убедитесь, что модель оптимизирована под структуру Archicad. Избегайте использования модификаторов, не поддерживаемых при импорте: Bend, Twist, FFD и подобные следует предварительно коллапсировать через Collapse To.

• Все объекты должны быть конвертированы в Editable Mesh или Editable Poly.
• Удалите скрытые и неиспользуемые элементы сцены. Archicad импортирует все геометрии, включая невидимые.
• Убедитесь, что pivot-центры объектов корректно выставлены – особенно важно для точного позиционирования элементов в Archicad.

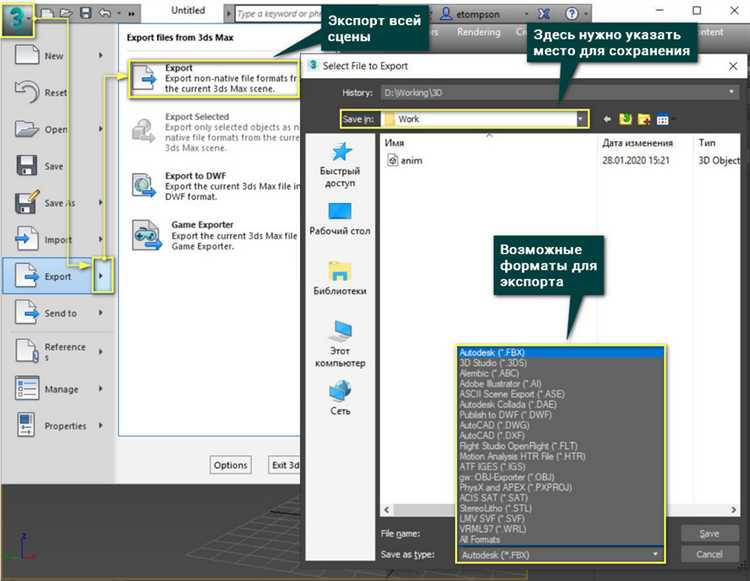

Экспорт в .fbx:

1. Выберите File → Export → Export Selected.
2. Формат – Autodesk (*.FBX).
3. В настройках экспорта отключите камеру и свет (вкладка «Include»).
4. В «Geometry» активируйте «Triangulate» и «Preserve Edge Orientation».
5. В разделе «Units» установите «Automatic» или вручную задайте метры, если используется метрическая система.
6. Для корректной передачи материалов отключите «Embed Media», чтобы использовать внешние текстуры.

Экспорт в .3ds:

1. Формат .3ds ограничен: поддержка максимум 65535 полигонов на объект. Разделите сложные элементы заранее.
2. Материалы должны быть стандартными без многослойных карт и процедурных текстур.
3. Названия объектов и материалов не должны превышать 8 символов.
4. Отключите анимацию и камеру в настройках экспорта.
5. Путь к текстурам задайте вручную: Archicad не всегда корректно считывает вложенные пути из .3ds.

Рекомендуется использовать .fbx, если требуется точная передача UV-разверток, материалов и иерархии объектов. Формат .3ds актуален только для простых моделей с минимальными требованиями.

Импорт модели в Archicad с сохранением структуры объектов

Для корректного импорта из 3ds Max в Archicad с сохранением иерархии объектов необходимо соблюдать несколько ключевых условий при подготовке сцены. В 3ds Max убедитесь, что все объекты сгруппированы логически: стены, перекрытия, мебель и т.д. Используйте именование слоев и объектов согласно их назначению – Archicad интерпретирует эти данные при импорте.

Перед экспортом установите формат .OBJ или .3DS, так как они сохраняют структуру сцены и поддерживаются Archicad. В диалоге экспорта обязательно активируйте опцию «Preserve Hierarchy» (если используется формат FBX) или аналогичную, в зависимости от формата. Также отключите сглаживание нормалей, чтобы избежать ошибок отображения геометрии.

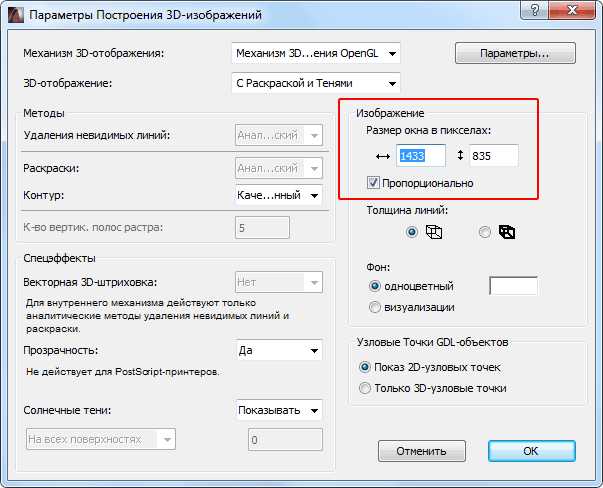

В Archicad используйте команду «Импорт 3D-модели» через Менеджер объектов или напрямую в проект. В настройках импорта выберите «Сохранять структуру», чтобы Archicad автоматически распределил элементы по слоям. Если структура не передана, проверьте, были ли сгруппированы объекты и включена ли экспортная иерархия.

Для последующей работы в Archicad избегайте объединения всех элементов в один Mesh. Это делает невозможным редактирование отдельных компонентов и усложняет документирование. При необходимости, разбейте модель на несколько файлов по назначению (например, архитектура, мебель, оборудование) и импортируйте их поочерёдно с корректным размещением.

Оптимальный рабочий процесс включает экспорт через FBX с включённой иерархией, предварительную проверку нормалей и очистку от неиспользуемых материалов в 3ds Max. Это снижает количество ошибок и сохраняет логическую структуру модели в Archicad.

Проблемы с масштабом и координатами при переносе

При экспорте моделей из 3ds Max в Archicad часто возникает несоответствие масштабов. По умолчанию 3ds Max использует единицы измерения, отличные от Archicad. Перед экспортом необходимо задать метрические единицы в 3ds Max: Customize → Units Setup → Metric → Meters. После этого важно проверить System Unit Setup и убедиться, что одна системная единица равна одному метру – иначе модель в Archicad может быть уменьшена в десятки раз.

Координатная система также требует настройки. Archicad чувствителен к смещению объекта от начала координат. Если модель в 3ds Max размещена далеко от точки (0,0,0), при импорте в Archicad возможны ошибки отображения или полное исчезновение объекта из рабочей области. Необходимо централизовать модель до начала экспорта: переместить её в начало координат, использовать Reset XForm, а затем применить Collapse.

Ещё одна распространённая ошибка – развернутая или перевернутая модель. В 3ds Max ось Z направлена вверх, в Archicad – ось Y. Перед экспортом в формате .3ds или .obj нужно учитывать это и при необходимости вручную переориентировать модель, либо задать корректные параметры при импорте в Archicad (например, использовать опцию «Swap Y and Z axis»).

Нельзя игнорировать масштабирование модификаторов. В 3ds Max применение модификаторов типа Scale без их сброса приводит к тому, что в Archicad модель может импортироваться с искажёнными пропорциями. Для предотвращения этого нужно использовать Reset Transform и убедиться в отсутствии масштабирования на уровне объекта.

Сохранение материалов и текстур при импорте

Для корректной передачи материалов из 3ds Max в Archicad необходимо использовать формат, поддерживающий текстуры и UV-развертки. Рекомендуется экспортировать модель в формате .FBX, так как он сохраняет ссылку на текстуры и координаты наложения.

Перед экспортом в 3ds Max:

• Убедитесь, что все материалы стандартные (Standard или Physical Material), так как нестандартные шейдеры не интерпретируются Archicad.
• Проверьте наличие уникальных имен у всех текстурных файлов. Archicad игнорирует повторяющиеся названия и может заменить текстуры автоматически.
• Текстуры должны быть сохранены в одной папке с .FBX-файлом. Пути к файлам не должны содержать кириллицу и пробелы.
• В настройках FBX-экспорта активируйте опцию «Embed Media» только в том случае, если Archicad не считывает внешние ссылки. Однако предпочтительнее использовать внешние текстуры.

В Archicad при импорте:

• Используйте менеджер «Управление Атрибутами», чтобы проверить наличие импортированных материалов.
• Если текстуры не отобразились, вручную укажите путь к изображениям через «Редактор Поверхностей».
• Проверьте UV-развертку объектов. Archicad корректно интерпретирует координаты, только если они были явно заданы в 3ds Max через модификатор «Unwrap UVW» или «UVW Map».

Если используется формат .3DS:

• Изображения должны быть в формате .JPG или .BMP, иначе Archicad может не распознать текстуру.
• Максимальный размер текстуры – 1024×1024 px. Более крупные изображения могут быть обрезаны или упрощены.

При использовании плагинов, таких как Twinmotion Direct Link или Archicad Live Connection, важно сохранять материалы с учетом структуры слоев и ID объектов. Это позволяет Archicad точно назначать поверхности без потери данных.

Оптимизация модели для корректной работы в Archicad

Перед экспортом из 3ds Max необходимо тщательно подготовить модель для минимизации ошибок при импорте в Archicad. В первую очередь, рекомендуется удалить все неиспользуемые материалы, текстуры и нестандартные шейдеры, которые Archicad не распознает. Используйте стандартные форматы текстур (PNG, JPEG) с разрешением не выше 2048×2048 пикселей, чтобы избежать излишней нагрузки на систему.

Упрощайте геометрию: сложные полигоны и избыточное количество вершин ухудшают производительность и могут вызвать ошибки. Оптимальная плотность сетки – 5000–10000 полигонов на элемент, с обязательным удалением невидимых и дублирующихся поверхностей.

Все объекты должны иметь корректные координаты и нулевые трансформации (поворот, масштаб), поскольку Archicad воспринимает смещения и искажения иначе, что часто приводит к деформациям модели. Желательно сбросить трансформации (Reset XForm) перед экспортом.

Названия объектов и слоев должны быть однозначными и содержать только латинские буквы, цифры и символы подчеркивания, так как Archicad не поддерживает специальные символы и кириллицу в именах, что может привести к сбоям.

При экспорте используйте формат IFC или DWG с тщательно настроенными параметрами: отключите экспорт анимаций, камер и светильников, оставьте только геометрию и материалы. Для IFC важно правильно назначить типы элементов (стены, окна, двери) в 3ds Max с помощью тегов или слоев, чтобы Archicad смог их распознать и правильно интерпретировать.

Перед окончательным переносом выполните тестовый импорт части модели для проверки масштабов и корректности геометрии, что позволит вовремя выявить критичные ошибки и скорректировать параметры экспорта.

Вопрос-ответ:

Какие основные проблемы возникают при переносе модели из 3ds Max в Archicad?

Чаще всего сложности связаны с несовпадением форматов и потерей информации о материалах, текстурах и параметрах геометрии. 3ds Max и Archicad используют разные методы обработки объектов, из-за чего могут возникать искажения или отсутствие некоторых деталей после импорта. Также встречаются проблемы с масштабом и ориентацией модели, которые требуют дополнительной настройки.

Как правильно подготовить модель в 3ds Max перед экспортом для Archicad?

Рекомендуется очистить сцену от лишних объектов и скрытых элементов, объединить мелкие детали в более крупные группы и проверить масштаб. Лучше использовать стандартные форматы экспорта, которые поддерживаются Archicad, например, .fbx или .obj. Перед экспортом стоит удалить модификаторы, которые не распознаются в Archicad, и убедиться, что все материалы имеют простую структуру, чтобы избежать ошибок при импорте.

Какие форматы файлов лучше всего подходят для переноса моделей из 3ds Max в Archicad без потерь?

Наиболее удобными и надежными считаются форматы FBX и OBJ. Формат FBX сохраняет не только геометрию, но и информацию о текстурах и материалах, что облегчает последующую работу в Archicad. OBJ подходит для передачи простой геометрии, но с ним могут возникнуть ограничения по материалам и анимации. Кроме того, можно использовать IFC, если требуется передать данные с учетом архитектурных параметров.

Как избежать ошибок с масштабом и ориентацией модели при импорте в Archicad?

Перед экспортом из 3ds Max нужно убедиться, что единицы измерения настроены одинаково в обеих программах. Часто масштаб меняется из-за несоответствия параметров в настройках сцены. Также важно проверить оси координат: в 3ds Max и Archicad может быть разное направление осей, поэтому иногда требуется вращение модели на 90 или 180 градусов. Дополнительная проверка и корректировка перед импортом помогут сохранить точные размеры и расположение.

Какие рекомендации по работе с материалами при переносе из 3ds Max в Archicad?

Материалы лучше всего упростить, убрав сложные шейдеры и эффекты, которые не поддерживаются Archicad. Следует использовать базовые типы материалов и текстуры с простым UV-развёрткой. При экспорте убедитесь, что все текстуры привязаны корректно и находятся в доступных папках, чтобы Archicad мог их автоматически загрузить. После импорта рекомендуется проверить и при необходимости перенастроить материалы в Archicad, чтобы добиться нужного визуального результата.

Какие основные ошибки могут возникнуть при переносе модели из 3ds Max в Archicad и как их избежать?

При переносе модели из 3ds Max в Archicad часто возникают проблемы с неправильным масштабом, потерей текстур и нарушением геометрии. Чтобы избежать этих ошибок, нужно тщательно проверить параметры экспорта: задать одинаковые единицы измерения в обеих программах, использовать форматы файлов, которые поддерживают сохранение материалов, например, FBX или DWG, а также перед импортом очистить модель от лишних объектов и оптимизировать её структуру. Также полезно проверить корректность нормалей и сглаживания поверхностей, чтобы модель отображалась правильно в Archicad.
