Visual Studio предоставляет встроенный компилятор MSVC и инструменты отладки, которые существенно упрощают взаимодействие с WinAPI. Чтобы начать, создайте проект типа Windows Desktop Application, выбрав шаблон Win32 Project. В настройках укажите опцию Windows Application, чтобы избежать создания консольного окна.
Включите заголовочный файл windows.h, содержащий определения всех необходимых структур и функций для работы с графикой. Основной поток приложения должен регистрировать оконный класс, создавать окно и обрабатывать сообщения в цикле. Рисование происходит в обработчике сообщения WM_PAINT с использованием контекста устройства HDC, полученного через функцию BeginPaint.
Примеры ключевых функций: MoveToEx и LineTo – для рисования линий, Ellipse – для окружностей и овалов, Rectangle – для прямоугольников. Цвета устанавливаются с помощью CreatePen и SelectObject, а заливка – через Brush-объекты. После завершения отрисовки используйте EndPaint, чтобы освободить ресурсы.

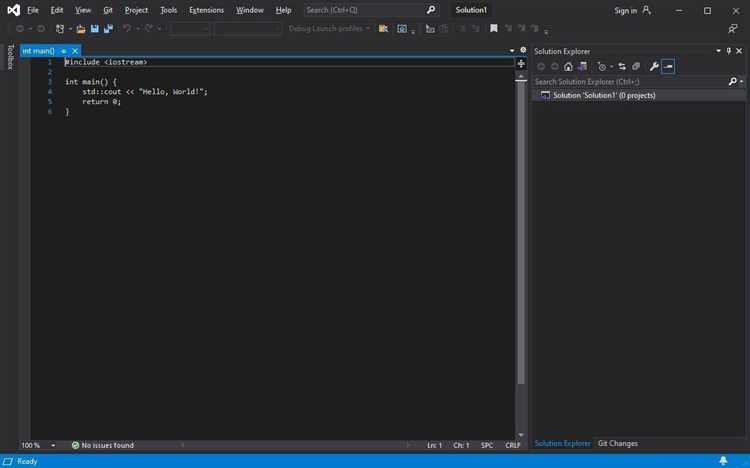

Настройка проекта C в Visual Studio для использования WinAPI
Создайте новый проект в Visual Studio: выберите «Пустой проект» (Empty Project) из раздела C++ и укажите язык C в настройках. Название проекта не должно содержать пробелов и специальных символов.
Перейдите в свойства проекта (правый клик по проекту в Solution Explorer → Properties). В разделе «Configuration Properties» откройте «C/C++» → «Advanced» и установите значение «Compile As» в «Compile as C Code (/TC)».
В том же окне раскройте «Linker» → «System» и установите «Subsystem» в значение «Windows (/SUBSYSTEM:WINDOWS)», чтобы исключить консольное окно. Если требуется консоль, выберите «Console (/SUBSYSTEM:CONSOLE)».
Перейдите в «C/C++» → «General» и убедитесь, что «Additional Include Directories» содержит путь к заголовочным файлам WinAPI (обычно достаточно стандартной установки SDK, путь добавляется автоматически).
В разделе «Linker» → «Input» добавьте в «Additional Dependencies» библиотеку `User32.lib`, если вы планируете использовать функции оконного интерфейса, такие как `CreateWindowEx`, `ShowWindow`, `DefWindowProc` и другие. Для работы с графикой через GDI добавьте `Gdi32.lib`.
Создайте исходный файл с расширением `.c`, например `main.c`, и подключите заголовок `
При первом запуске возможна ошибка компоновки, если библиотека не указана явно. Проверяйте точность имени подключаемой библиотеки и путь к SDK в настройках проекта.
Подключение библиотек и заголовков для работы с графикой
Для рисования графики в C с использованием Visual Studio чаще всего применяются библиотеки Windows API или сторонние решения, такие как SDL или OpenGL. Для начала необходимо определить, какая библиотека будет использоваться, и добавить соответствующие заголовочные файлы и бинарные зависимости.
При работе с Windows API подключите заголовок windows.h. Он предоставляет доступ к функциям GDI, включая MoveToEx, LineTo, Rectangle и другие графические примитивы. Подключение производится через директиву #include <windows.h>. Убедитесь, что в настройках проекта в Visual Studio установлен тип приложения «Windows Application», иначе графические функции не будут доступны в стандартной консоли.
Если используется SDL, необходимо скачать актуальную версию библиотеки с официального сайта. Распакуйте архив и добавьте пути к заголовочным файлам в раздел «C/C++ → General → Additional Include Directories», а пути к библиотекам – в «Linker → General → Additional Library Directories». Затем подключите заголовки через #include <SDL.h>. В «Linker → Input → Additional Dependencies» добавьте SDL2.lib и SDL2main.lib. Убедитесь, что SDL2.dll находится в каталоге с исполняемым файлом.
Для OpenGL потребуется заголовок GL/gl.h и подключение библиотек opengl32.lib и glu32.lib. Директивы подключения заголовков: #include <windows.h> и #include <GL/gl.h>. Пути к библиотекам указываются аналогично в настройках компоновщика. Для более удобной работы можно использовать библиотеку GLEW, предварительно добавив #include <GL/glew.h> и подключив glew32.lib.
После подключения убедитесь, что все зависимости корректно загружаются при запуске. При отсутствии библиотек на этапе линковки Visual Studio выдаст соответствующее сообщение об ошибке. Рекомендуется включить флаг /MD в настройках компиляции, если сторонние библиотеки используют многопоточную версию CRT.
Создание окна и обработка сообщений Windows
Для отображения графики в C под Windows необходимо создать окно и организовать цикл обработки сообщений. Это реализуется через WinAPI. Базовая структура включает регистрацию класса окна, создание окна и запуск цикла сообщений.
- Подключите заголовки:
#include <windows.h> - Определите функцию
WinMain– точку входа GUI-приложения. - Опишите и зарегистрируйте
WNDCLASSилиWNDCLASSEX:lpfnWndProc– указатель на функцию обработки сообщений (например,WndProc).hInstance– дескриптор текущего приложения.lpszClassName– уникальное имя класса окна.
- Вызовите
CreateWindowExс именем зарегистрированного класса и параметрами окна. - Запустите цикл обработки сообщений через
GetMessage,TranslateMessageиDispatchMessage.
Пример минимального кода:
LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam) {
switch (msg) {
case WM_DESTROY:
PostQuitMessage(0);
return 0;
}
return DefWindowProc(hwnd, msg, wParam, lParam);
}
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine, int nCmdShow) {
WNDCLASS wc = {0};
wc.lpfnWndProc = WndProc;
wc.hInstance = hInstance;
wc.lpszClassName = "MyWindowClass";
RegisterClass(&wc);
HWND hwnd = CreateWindowEx(
0, "MyWindowClass", "Графическое окно",
WS_OVERLAPPEDWINDOW, CW_USEDEFAULT, CW_USEDEFAULT,
800, 600, NULL, NULL, hInstance, NULL
);
ShowWindow(hwnd, nCmdShow);
UpdateWindow(hwnd);
MSG msg;
while (GetMessage(&msg, NULL, 0, 0)) {
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return (int)msg.wParam;
}

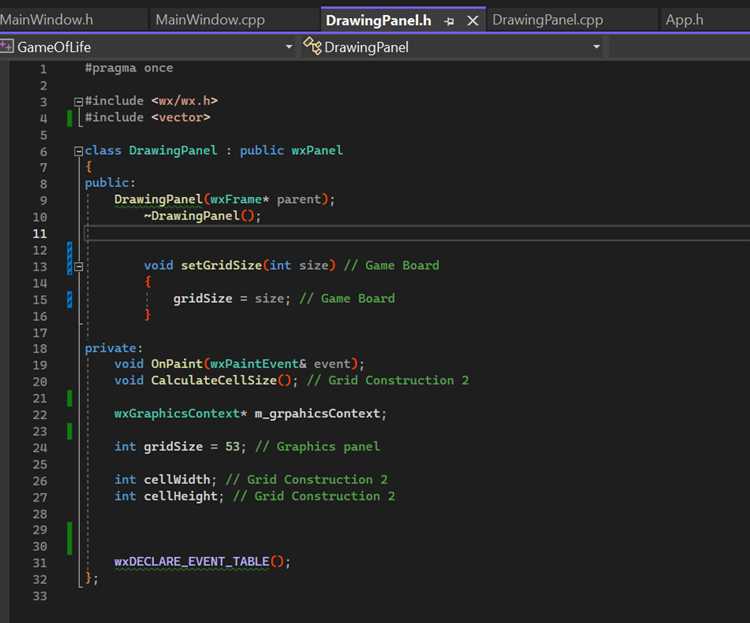

Рисование примитивов с использованием GDI
Для рисования графических примитивов в C с использованием Visual Studio применяется Windows API и библиотека GDI (Graphics Device Interface). Все операции выполняются через контекст устройства (HDC), получаемый, например, в функции обработки сообщений окна (WM_PAINT).
Чтобы нарисовать, например, линию, используется функция MoveToEx для установки начальной точки и LineTo для окончания:
PAINTSTRUCT ps;
HDC hdc = BeginPaint(hWnd, &ps);
MoveToEx(hdc, 10, 10, NULL);
LineTo(hdc, 100, 100);
EndPaint(hWnd, &ps);Цвет линии задаётся через перо (HPEN). Для создания и выбора пера используйте:
HPEN hPen = CreatePen(PS_SOLID, 2, RGB(255, 0, 0));
HPEN hOldPen = SelectObject(hdc, hPen);
// Рисование...
SelectObject(hdc, hOldPen);
DeleteObject(hPen);Прямоугольники, эллипсы и другие формы рисуются функциями Rectangle, Ellipse, Polygon. Перед этим важно выбрать в контекст кисть (HBRUSH) для заливки:
HBRUSH hBrush = CreateSolidBrush(RGB(0, 255, 0));
HBRUSH hOldBrush = SelectObject(hdc, hBrush);
Rectangle(hdc, 50, 50, 150, 100);
SelectObject(hdc, hOldBrush);
DeleteObject(hBrush);Для многоугольников создаётся массив точек типа POINT, затем вызывается Polygon:
POINT pts[] = {{30, 30}, {60, 90}, {90, 30}};
Polygon(hdc, pts, 3);Обязательно освобождайте созданные объекты GDI после использования через DeleteObject. Использование ресурсов без удаления вызывает утечку памяти и графических объектов, что приведёт к сбоям при длительной работе приложения.
Никогда не вызывайте GDI-функции вне контекста WM_PAINT без явного создания HDC с помощью GetDC и последующего вызова ReleaseDC. Это нарушает модель отрисовки Windows и может привести к артефактам.

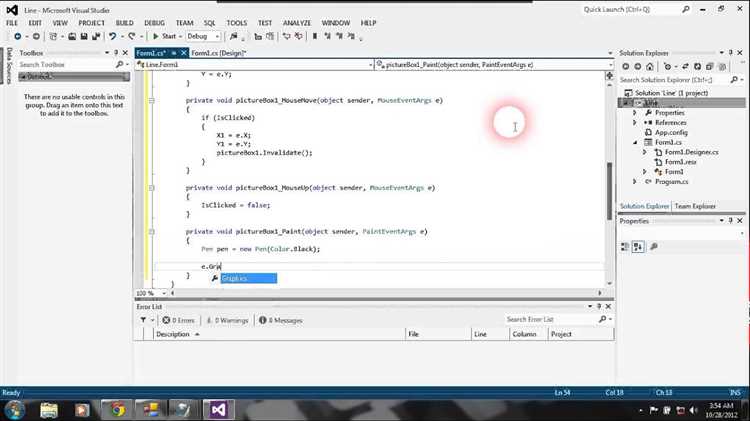

Обработка пользовательского ввода для интерактивной графики
Для захвата ввода с клавиатуры и мыши в Windows-приложениях на C используется система сообщений WinAPI. Обработка осуществляется внутри оконной процедуры, определённой функцией типа LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam).
Для отслеживания клавиш следует обрабатывать сообщение WM_KEYDOWN. Например, при получении кода VK_LEFT можно сдвинуть объект влево, изменив координаты и вызвав InvalidateRect() для перерисовки. Для удержания клавиш предпочтительнее использовать GetAsyncKeyState(), чтобы реализовать плавное движение при длительном нажатии.
Мышиный ввод обрабатывается через сообщения WM_LBUTTONDOWN, WM_MOUSEMOVE, WM_LBUTTONUP. Координаты курсора передаются через lParam, например:
int x = LOWORD(lParam); int y = HIWORD(lParam);. Это позволяет реализовать перетаскивание объектов, рисование по экрану или взаимодействие с элементами интерфейса.
Для постоянного контроля за состоянием мыши и клавиатуры в цикле можно использовать таймер через SetTimer() или задействовать бесконечный цикл с PeekMessage(), чтобы обеспечить отрисовку и реагирование на ввод в реальном времени.
При разработке интерактивной графики важно учитывать задержки ввода. Использование QueryPerformanceCounter() или timeGetTime() помогает точно измерять интервалы между событиями и регулировать скорость анимации или отклика.
Рекомендуется минимизировать вычисления внутри WndProc() и выносить логику обработки в отдельные функции. Это упрощает поддержку кода и повышает отзывчивость интерфейса.
Сохранение изображений, созданных в окне, в файл
Для сохранения графики, отрисованной в окне с помощью GDI в C, необходимо получить контекст устройства (HDC) и создать объект Bitmap, в который будет скопировано содержимое окна. Далее изображение сохраняется в файл в одном из поддерживаемых форматов, например BMP.
Основные шаги:
1. Получить HDC окна через функцию GetDC(hwnd).
2. Создать совместимый HDC с помощью CreateCompatibleDC.
3. Создать совместимый Bitmap через CreateCompatibleBitmap с размерами окна.
4. Выбрать созданный Bitmap в совместимый HDC.
5. Скопировать содержимое окна в Bitmap с помощью BitBlt или PrintWindow.
6. Сохранить Bitmap в файл, используя функции Windows API, такие как GetDIBits для извлечения пиксельных данных и стандартные операции записи файла.
Для упрощения сохранения рекомендуется использовать структуру BITMAPFILEHEADER и BITMAPINFOHEADER для формирования заголовка BMP-файла. Примерная последовательность записи:
| 1. | Открыть файл с помощью CreateFile с правами записи. |
| 2. | Записать BITMAPFILEHEADER, задающий тип файла и размер. |
| 3. | Записать BITMAPINFOHEADER с параметрами изображения (ширина, высота, цветовая глубина). |
| 4. | Вызвать GetDIBits для получения массива пикселей. |
| 5. | Записать массив пикселей в файл. |
| 6. | Закрыть файл и освободить ресурсы. |
Чтобы избежать искажения изображения, важно правильно задать параметры BITMAPINFOHEADER, особенно biHeight, который должен быть отрицательным для нормального расположения пикселей.
Если требуется сохранить изображение в формат PNG или JPEG, стоит воспользоваться сторонними библиотеками (например, GDI+). В GDI+ для этого используется класс Bitmap и метод Save с указанием нужного формата через CLSID кодеков.
Подход с GDI+ требует инициализации GdiplusStartup и подключения библиотеки Gdiplus.lib. В противном случае сохранять можно только BMP через чистый GDI.
Вопрос-ответ:
Какие библиотеки можно использовать для рисования графики на языке C в Visual Studio?
Для создания графики на C в Visual Studio часто применяют такие библиотеки, как WinAPI (GDI, GDI+), SDL и OpenGL. WinAPI подходит для простых 2D задач и интегрируется с Windows напрямую. SDL удобна для кроссплатформенных проектов и поддерживает как 2D, так и 3D. OpenGL обеспечивает мощный доступ к 3D-графике, но требует более глубоких знаний.
Как настроить проект в Visual Studio для работы с графикой на C?
Для начала создайте проект типа «Консольное приложение» или «Windows-приложение» в Visual Studio. Затем подключите нужные библиотеки: если используете WinAPI, убедитесь, что подключены заголовочные файлы windows.h и библиотека gdi32.lib. Для сторонних библиотек (например, SDL) нужно добавить пути к заголовочным файлам и библиотекам в свойствах проекта, а также скопировать необходимые DLL в папку с исполняемым файлом.
Как реализовать простое рисование линий и фигур с помощью WinAPI в C?
Для рисования с WinAPI в функции обработки окна (например, в обработчике WM_PAINT) используется контекст устройства (HDC). С его помощью можно применять функции, такие как MoveToEx для установки начальной точки и LineTo для рисования линии. Для фигур применяют Ellipse, Rectangle и Polygon. Важно сначала получить HDC вызовом BeginPaint, а после завершения — вызвать EndPaint.
Какие основные ошибки часто встречаются при написании графических приложений на C в Visual Studio?
Часто встречаются ошибки, связанные с неправильным управлением контекстом устройства (HDC), например, забывают вызвать EndPaint, что может привести к утечкам ресурсов. Также часто не обрабатывают сообщения окна корректно, что вызывает зависания или некорректное обновление изображения. Еще одна ошибка — неправильное подключение библиотек или отсутствие необходимых DLL рядом с приложением.
Можно ли использовать Visual Studio для отладки программ с графическим интерфейсом на C? Какие возможности отладки есть?
Visual Studio предоставляет удобные инструменты для отладки таких программ. Можно ставить точки останова, пошагово выполнять код и просматривать значения переменных, включая структуры, связанные с графикой. Также доступны окна вывода и журналов, которые помогут понять, как обрабатываются сообщения окна и вызываются функции рисования. Благодаря этому легче выявлять ошибки в логике и неправильное использование API.
