Mathcad представляет собой инженерное программное обеспечение, ориентированное на выполнение сложных вычислений с наглядным представлением результатов в виде документа. Его ключевая задача – объединение вычислительной мощности с возможностями текстового редактора, что позволяет создавать отчёты и техническую документацию, сохраняющую математическую логику и структуру расчетов.
Система поддерживает работу с числовыми и символическими вычислениями, интегрируя функции численного анализа, дифференцирования, интегрирования и решения дифференциальных уравнений. Mathcad обеспечивает динамическое обновление результатов при изменении исходных данных, что существенно ускоряет процесс проектирования и анализа инженерных задач.
Важной особенностью Mathcad является возможность использования пользовательских функций и скриптов на встроенном языке, что расширяет стандартный набор инструментов и адаптирует систему под конкретные задачи отраслей: от механики до электроники. Кроме того, система поддерживает импорт и экспорт данных из популярных форматов, что облегчает интеграцию в существующие технологические цепочки.
Как Mathcad упрощает документирование инженерных расчетов
Mathcad интегрирует математические формулы и текст в одном документе, что исключает необходимость отдельного оформления расчетов вручную. Формулы вводятся в привычном инженерном формате, позволяя избежать ошибок при переносе уравнений из других приложений. Автоматическое обновление результатов при изменении исходных данных значительно сокращает время проверки и корректировки расчетов.
Среда Mathcad поддерживает динамическую визуализацию данных: графики и диаграммы формируются сразу на основе расчетных значений без дополнительного экспорта. Это упрощает анализ и облегчает восприятие результатов как для инженеров, так и для руководства. Функция встроенных комментариев и текстовых блоков помогает четко структурировать расчеты, делая документы более читаемыми и логичными.
Mathcad сохраняет документы в универсальном формате, совместимом с PDF и XML, что упрощает передачу и архивирование инженерных проектов. Встроенные шаблоны обеспечивают единообразие оформления и позволяют быстро создавать отчетную документацию с учетом корпоративных стандартов. Автоматизация повторяющихся операций через пользовательские функции снижает риск ошибок и ускоряет выполнение типовых расчетов.
Совместная работа реализована через возможности совместного доступа и редактирования, что исключает дублирование версий и повышает прозрачность процесса. Встроенный контроль единиц измерения предотвращает ошибки при переводе значений между системами, гарантируя корректность расчетов. Mathcad облегчает аудит инженерных проектов за счет полной прозрачности всех этапов вычислений, что важно для соблюдения норм и стандартов.
Методы ввода и форматирования математических выражений в Mathcad
В Mathcad математические выражения вводятся непосредственно в рабочую область, что обеспечивает визуальное восприятие формул в привычном формате. Для ввода формул используется динамическое поле ввода с поддержкой математической разметки, позволяющей создавать дроби, степени, корни, интегралы и другие сложные конструкции без необходимости запоминать кодирование.

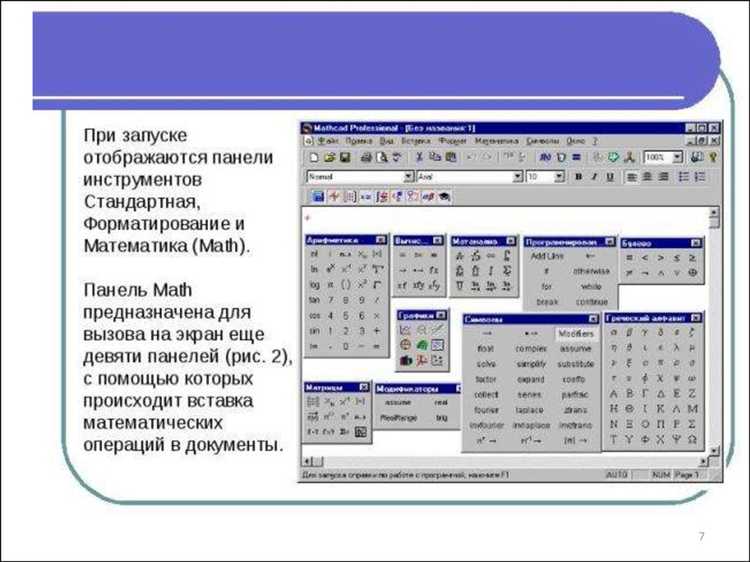

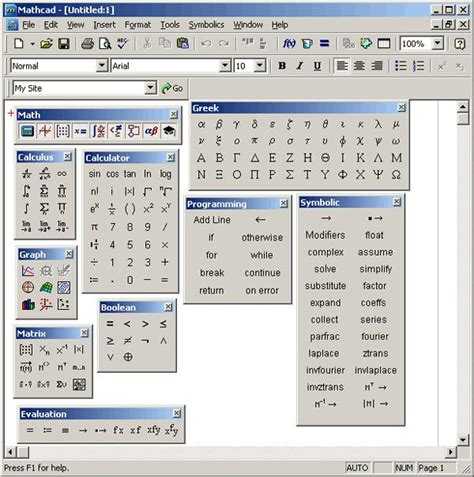

Для ввода символов и операторов применяются встроенные панели инструментов и горячие клавиши. Например, клавиша «/» автоматически формирует дробь, а «^» – степень. Интегралы и суммы вводятся с помощью специальных шаблонов, которые вызываются из меню или через комбинации клавиш, что ускоряет процесс набора и снижает вероятность ошибок.
Форматирование выражений в Mathcad реализовано через контекстное меню и панель свойств, где можно настроить размер, стиль и цвет шрифта, а также выравнивание по горизонтали и вертикали. Для структурирования выражений используется вложенность элементов: скобки автоматически подстраиваются под высоту содержимого, обеспечивая корректное отображение сложных формул.
Mathcad поддерживает редактирование выражений в режиме WYSIWYG, что позволяет моментально видеть изменения без перехода в отдельные редакторы. Автоматическая проверка синтаксиса выделяет ошибки красным цветом, упрощая поиск и исправление.
При необходимости формулы можно экспортировать в виде LaTeX-кода или изображений высокого разрешения для использования в других документах, сохраняя точность и качество отображения.
Инструменты Mathcad для численного и аналитического решения задач
Mathcad предоставляет мощный набор инструментов для точного и эффективного решения инженерных и математических задач. Для аналитического анализа доступна возможность введения и обработки алгебраических выражений, включая дифференцирование, интегрирование и преобразование Лапласа. Пользователь может строить символические уравнения и автоматически получать их решения, что упрощает работу с сложными математическими моделями.
Численные методы реализованы через встроенные функции для решения систем уравнений, включая нелинейные и дифференциальные уравнения. Mathcad поддерживает метод Ньютона, метод простой итерации, а также численное интегрирование с адаптивным шагом, что позволяет быстро находить точные приближённые решения при ограниченных ресурсах.

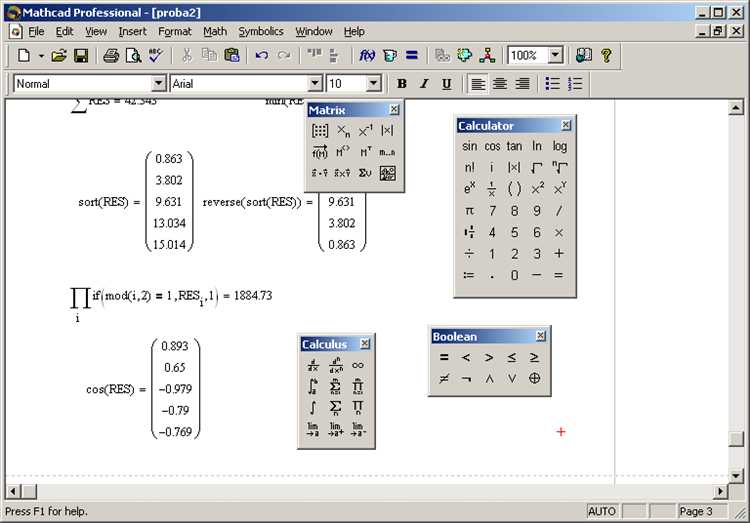

Для анализа данных и численных вычислений предусмотрены инструменты обработки массивов и векторов, которые поддерживают векторизацию операций и сокращают время вычислений. Интегрированная визуализация результатов с помощью графиков и диаграмм обеспечивает быстрый контроль корректности решений и их интерпретацию.

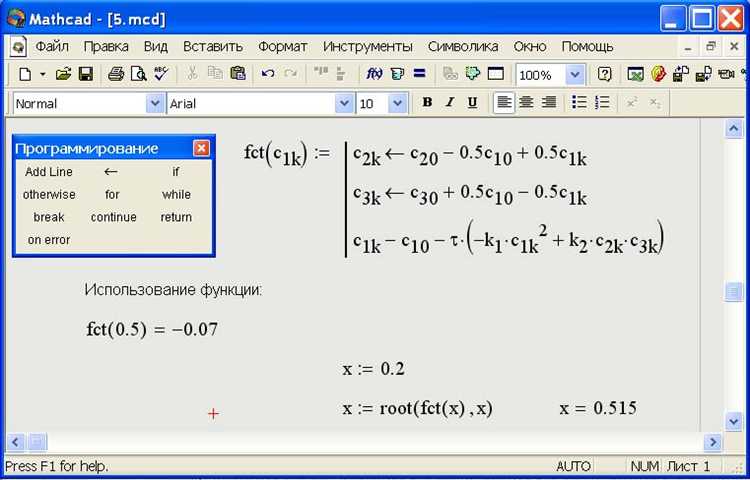

Mathcad позволяет интегрировать пользовательские алгоритмы, используя скрипты на встроенных языках программирования и подключение внешних библиотек, что расширяет возможности численных расчетов и автоматизации процессов. Рекомендовано использовать эти функции для создания специализированных модулей в рамках комплексных инженерных проектов.
Возможности визуализации данных и построения графиков в Mathcad
Mathcad предоставляет комплексный набор инструментов для визуального анализа данных и создания графиков различной сложности. Основные возможности включают:
- Построение 2D-графиков с автоматическим масштабированием и настройкой осей. Можно создавать линейные, логарифмические, параметрические и полярные графики.
- 3D-графики с поддержкой поверхности, сетки и контурных отображений. Визуализация функций двух переменных позволяет оценивать сложные зависимости и поверхности.
- Настройка элементов графика: заголовки, подписи осей, легенды, сетка и цветовые схемы. Это обеспечивает наглядность и удобство восприятия данных.
- Работа с несколькими кривыми на одном графике. Можно задавать разные стили линий и маркеры, что облегчает сравнение нескольких наборов данных.
- Интерактивные элементы: изменение параметров графика в реальном времени через ползунки и вводные переменные, что ускоряет анализ и оптимизацию моделей.
- Импорт и экспорт данных: Mathcad позволяет загружать данные из внешних источников и сохранять графики в популярных форматах (JPEG, PNG, SVG) без потери качества.
Для повышения точности визуализации рекомендуется использовать функцию разбиения интервала построения графика, что улучшает сглаживание кривых. При работе с большими массивами данных целесообразно применять фильтрацию и агрегацию до визуализации, чтобы избежать перегрузки графика.
Mathcad обеспечивает интеграцию графиков с вычислительными блоками документа, что позволяет динамически обновлять визуализацию при изменении исходных данных без необходимости повторного построения.
Интеграция Mathcad с другими инженерными программами и данными
Mathcad поддерживает обмен данными с CAD-системами, такими как AutoCAD и SolidWorks, посредством импорта и экспорта файлов в форматах DXF и XML. Это позволяет автоматически получать геометрические параметры и использовать их в расчетах без повторного ввода.
Для взаимодействия с системами численного моделирования, например ANSYS и MATLAB, Mathcad предлагает экспорт данных в CSV и TXT, а также возможность вызова внешних скриптов через OLE-автоматизацию и COM-интерфейсы. Это облегчает интеграцию результатов конечных элементов и анализа с инженерными расчетами.
Работа с базами данных реализуется через подключение ODBC-драйверов, что позволяет извлекать и обновлять инженерные параметры напрямую из корпоративных систем, обеспечивая актуальность данных в расчетах.
Для обмена информацией с системами управления проектами и документацией Mathcad использует XML-формат и поддержку PDF-отчетов, позволяя интегрировать вычислительные результаты в процессы контроля качества и технической документации.
Рекомендуется стандартизировать форматы обмена и создавать шаблоны импорта/экспорта для повторного использования в проектах, что повышает скорость и точность интеграции. Использование встроенного языка программирования Mathcad облегчает создание пользовательских функций для обработки специфических данных из внешних систем.
Использование шаблонов и повторное применение расчетов в Mathcad
Mathcad предоставляет мощный инструментарий для создания шаблонов, которые позволяют значительно ускорить процесс решения типовых инженерных и научных задач. Шаблоны сохраняют структуру документа, формулы, определения переменных и комментарии, что обеспечивает единообразие расчетов и минимизирует ошибки при повторном использовании.
Основные возможности по работе с шаблонами и повторному применению расчетов включают:
- Создание пользовательских шаблонов: Mathcad позволяет сохранять файлы с предопределёнными параметрами, расчетными формулами и графиками. Такой шаблон можно быстро открыть и адаптировать под новую задачу, изменяя только исходные данные.
- Встраивание переменных и параметров: В шаблонах легко выделить ключевые переменные, которые пользователь может оперативно изменять без риска повредить логику расчетов. Это особенно полезно для задач с повторяющимися расчетами при разных условиях.
- Использование библиотек функций и компонентов: Часто применяемые вычислительные блоки и пользовательские функции можно объединить в библиотечные шаблоны, которые подключаются к проекту, обеспечивая повторное применение проверенных решений.
- Автоматизация через скрипты и параметры: Mathcad поддерживает настройку автоматического обновления расчетов при изменении параметров, что позволяет быстро получать актуальные результаты без ручного вмешательства.
- Версионирование и управление шаблонами: В корпоративных средах рекомендуется централизованное хранение шаблонов с версионным контролем, что упрощает совместную работу и поддерживает актуальность расчетных моделей.
Рекомендуется при создании шаблонов:
- Четко структурировать документ, разделяя вводные данные, расчетные формулы и результаты.
- Использовать комментарии для описания назначения переменных и этапов вычислений.
- Проверять шаблон на корректность с разными наборами параметров перед массовым применением.
- Обеспечивать удобный интерфейс ввода данных для пользователей, не знакомых с деталями расчетов.
Таким образом, применение шаблонов в Mathcad значительно сокращает время подготовки расчетов, повышает качество анализа и упрощает тиражирование инженерных решений в рамках одного проекта или организации.
Вопрос-ответ:
Для чего предназначена программа Mathcad?
Mathcad служит для выполнения инженерных и научных расчетов с удобным оформлением решений и возможностью отображать математические выражения так же, как они записываются на бумаге. Это позволяет не только вычислять результаты, но и сохранять логическую структуру задач, делая процесс работы более прозрачным и понятным.
Какие возможности Mathcad предоставляет для работы с формулами и уравнениями?
В Mathcad можно вводить как простые, так и сложные математические выражения, включая дифференциальные уравнения, интегралы, матричные операции и многое другое. Программа автоматически рассчитывает значения и визуально отображает формулы в привычном формате, что облегчает понимание и проверку вычислений.
Можно ли в Mathcad создавать графики и как это реализовано?
Да, Mathcad позволяет строить графики функций и данных различных типов. Пользователь может создавать двумерные и трехмерные графики с настройкой осей, цветов и стилей линий. Это помогает анализировать результаты расчетов и визуализировать зависимость между переменными.
Как Mathcad помогает в организации инженерных проектов?
Программа облегчает ведение расчетной документации, поскольку все вычисления, графики и текст можно размещать в одном файле, структурируя проект логично и понятно. Это упрощает обмен данными между специалистами и позволяет сохранять полную историю решений, что важно для анализа и повторного использования расчетов.
