Что такое matlab simulink

Matlab Simulink – это мощная среда для моделирования, симуляции и анализа многокомпонентных систем. В отличие от Matlab, который ориентирован на работу с математическими вычислениями и обработкой данных, Simulink предоставляет графический интерфейс для создания моделей, упрощая процесс проектирования и тестирования сложных систем. Моделирование в Simulink позволяет визуально представлять взаимосвязи компонентов системы и проверять их работу в различных условиях.

Simulink широко используется в инженерных областях, таких как автоматизация, аэрокосмическая и автомобилестроительная промышленность, а также в области электроники. Это дает возможность быстро создавать и тестировать модели, что значительно ускоряет разработку сложных систем. Одним из преимуществ является возможность интеграции с другими инструментами Matlab, что расширяет функциональные возможности модели, например, для проведения статистического анализа или оптимизации.

Для моделирования в Simulink используется подход «системного моделирования», где каждый компонент системы представлен в виде блока. Эти блоки могут быть настроены с учетом физического поведения системы, параметров и ограничений. Каждый блок в модели может содержать как простую, так и сложную логику, что делает работу с инструментом гибкой и адаптируемой под любые задачи. Блоки могут быть связаны между собой для создания взаимодействующих элементов системы, что позволяет увидеть полное поведение системы без необходимости ее физического прототипирования.

Одним из ключевых применений Simulink является моделирование динамических систем, таких как системы управления, преобразования энергии, и даже модели климатических процессов. В некоторых случаях модели могут быть использованы для валидации новых технологий до их реального внедрения в продукцию. Также, Simulink позволяет проводить многоуровневое тестирование, что позволяет оптимизировать работу системы на каждом этапе разработки.

Что представляет собой Matlab Simulink и как он работает

Simulink работает на основе модели данных с блоками, которые представляют функциональные элементы системы. Каждый блок выполняет определённую операцию, например, интеграцию, дифференциацию, фильтрацию, и может взаимодействовать с другими блоками. Модели Simulink могут быть подключены к Matlab для анализа данных и выполнения вычислений, что позволяет автоматизировать и ускорить процесс разработки.

Одной из ключевых особенностей является возможность работы в реальном времени, что даёт возможность моделировать процессы, происходящие в динамических системах. Это позволяет тестировать системы и алгоритмы без необходимости реального прототипирования. Simulink поддерживает различные типы симуляций, включая непрерывные, дискретные и гибридные модели.

В Simulink встроены инструменты для создания моделей управления, таких как методы оптимизации, идентификации и синтеза. Это позволяет разработчикам проводить анализ поведения системы, обнаруживать потенциальные проблемы и проверять результаты в различных условиях. Возможности автоматического кода на языке C или HDL позволяют интегрировать созданные модели в реальное оборудование, что значительно сокращает время разработки.

Simulink также поддерживает расширяемость через дополнительные библиотеки блоков и модули, такие как Simscape для моделирования физики и Simulink Coder для генерации кода для реальных систем. Эти расширения обеспечивают точность и универсальность, позволяя работать с более сложными задачами моделирования и анализа.

Особенности интерфейса Simulink для создания моделей

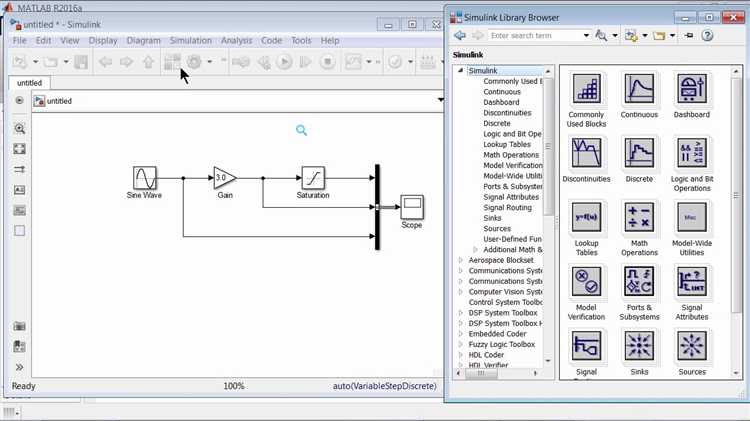

Интерфейс Simulink представляет собой графическую среду, предназначенную для создания, моделирования и анализа динамических систем. Он интегрируется с MATLAB, что позволяет использовать его возможности для работы с числовыми вычислениями, алгоритмами и данными. Основные элементы интерфейса Simulink включают блоки, линии соединений и рабочие области.

Основные особенности интерфейса Simulink:

• Графическое представление моделей – все элементы модели представлены в виде блоков, которые можно перетаскивать и соединять между собой. Это позволяет визуально построить сложные системы, облегчая восприятие и понимание модели.
• Интерактивное создание моделей – модели создаются путём перетаскивания блоков из библиотеки в рабочую область. Подключение блоков осуществляется простым проведением линии между входами и выходами блоков, что упрощает процесс моделирования.
• Использование блоков с различными типами входов и выходов – блоки могут иметь различные входы и выходы: скаляры, векторы или матрицы. Это позволяет моделировать системы с разнообразными типами данных.
• Библиотеки блоков – в Simulink есть встроенные библиотеки блоков, разделённые по категориям (например, для линейных систем, управления, обработки сигналов, физических систем и т.д.). Блоки можно расширять и модифицировать в зависимости от задачи.
• Поддержка параметризации моделей – блоки можно настроить с помощью параметров, что даёт возможность изменять поведение системы в реальном времени без необходимости переписывать модель.
• Модуль для симуляции и отладки – Simulink предоставляет инструменты для симуляции созданных моделей с возможностью настройки временных параметров и параметров точности вычислений. Это позволяет тестировать модель на разных стадиях её разработки.
• Система поиска и автозавершения – для удобства работы с большим количеством блоков и настроек, Simulink включает систему поиска, а также автозавершение при вводе параметров и переменных, что ускоряет процесс создания модели.
• Отладка и анализ моделей – Simulink позволяет отслеживать значения сигналов в процессе симуляции, проводить анализ результатов с помощью графиков и диалоговых окон, что упрощает нахождение ошибок в модели и корректировку параметров.
• Гибкость интеграции с MATLAB – благодаря полной интеграции с MATLAB, все переменные и функции, определённые в MATLAB, доступны в Simulink. Это даёт возможность использовать сложные алгоритмы и вычисления для моделирования.

Для удобства работы с моделями также существует поддержка многократных окон, что позволяет одновременно работать с несколькими моделями или с различными частями одной модели. Это помогает ускорить процесс проектирования и тестирования.

Как строить модели динамических систем в Simulink

Для моделирования динамических систем в Simulink важно правильно выбрать блоки, которые соответствуют физическим процессам, подлежащим моделированию. Начать нужно с создания новой модели и выбора нужных элементов из библиотеки Simulink, например, из разделов «Continuous» и «Discrete», в зависимости от типа системы.

Основные этапы построения модели включают выбор математических моделей для представления динамики системы. Для системы с дифференциальными уравнениями обычно используются блоки типа «Integrator», которые интегрируют сигналы, представляя производные в уравнениях. Например, для моделирования механической системы с использованием второго закона Ньютона можно использовать блоки, такие как «Sum», «Gain» и «Integrator» для представления сил и движения.

Для моделирования системы с передачей сигналов важно настроить блоки, такие как «Transfer Function» или «State-Space», которые могут описывать систему через её передаточную функцию или матрицы состояния. Это позволяет точно передавать динамические характеристики системы, такие как затухание, частотные характеристики и прочее.

Когда система включает в себя несколько блоков и взаимодействующих частей, важно правильно соединить их с помощью линий передачи сигналов, учитывая при этом, какие параметры влияют на другие в реальном времени. Также важно настроить параметры интеграторов и других блоков с учетом временных задержек, которые могут присутствовать в реальной системе.

Для тестирования модели и оценки её поведения следует использовать различные входные сигналы, например, ступенчатые или синусоидальные. Блоки «Scope» и «To Workspace» помогут визуализировать результаты на графиках или экспортировать их для дальнейшего анализа в MATLAB.

Чтобы оценить стабильность системы, часто используют симуляцию с различными входами и параметрами. Важно проверять корректность работы модели, проверяя её поведение на краевых значениях параметров и в условиях экстремальных нагрузок. Для этого можно воспользоваться встроенными функциями в Simulink для анализа устойчивости и частотных характеристик, такими как «Bode Plot» или «Root Locus».

Под конец стоит обратить внимание на оптимизацию модели. Для этого в Simulink можно использовать встроенные инструменты для калибровки параметров модели, что позволяет настраивать её для максимально точного соответствия с реальной системой. Также не стоит забывать о возможности использования различных симуляторов для оценки поведения системы в разных условиях.

Использование блоков и компонентов для моделирования в Simulink

Каждый блок представляет собой функциональный элемент, выполняющий конкретную операцию. Например, блок «Sum» выполняет суммирование сигналов, а блок «Gain» – умножение на коэффициент. Для соединения блоков используются линии, которые отображают поток сигналов и данных между ними.

Одним из ключевых преимуществ Simulink является возможность интеграции различных типов блоков в одну модель. Это позволяет использовать как математические операции, так и элементы управления, для симуляции комплексных систем. Для моделирования динамических процессов можно использовать блоки для решения дифференциальных уравнений, такие как «Integrator» и «Derivative».

Кроме того, в Simulink имеется множество специализированных блоков, предназначенных для работы с физическими системами. Например, блоки для моделирования электрических, механических и гидравлических цепей, которые помогают учитывать физические законы при создании моделей. Для более точных расчетов используются компоненты для моделирования нелинейных систем и учета случайных процессов.

В Simulink также имеется возможность создавать пользовательские блоки с помощью MATLAB, что расширяет функциональные возможности при решении нестандартных задач. Для этого можно использовать специализированные модули, такие как «MATLAB Function», позволяющие писать код для выполнения конкретных операций в рамках модели.

Для тестирования и отладки моделей в Simulink предусмотрены инструменты, такие как «Scope» и «Display», которые позволяют наглядно отслеживать изменение сигналов в процессе симуляции. Также можно применять различные методы анализа, включая частотный и временной анализ, для более детальной оценки поведения системы.

Важно помнить, что эффективность моделирования во многом зависит от правильного выбора блоков и их соединений. Ошибки в размещении блоков или неправильная настройка параметров могут привести к неверным результатам или затруднениям в анализе системы. Рекомендуется заранее определить структуру модели и тщательно протестировать каждый блок.

Как проводить симуляции и анализировать результаты в Simulink

Simulink предлагает мощные инструменты для создания моделей, проведения симуляций и анализа полученных данных. Для эффективного использования этого программного обеспечения важно правильно настроить и интерпретировать результаты симуляций.

Шаг 1: Настройка модели для симуляции

Перед запуском симуляции необходимо убедиться, что модель правильно настроена. Убедитесь, что все блоки и соединения работают как ожидается, и параметры системы заданы корректно. Проверка параметров включает в себя:

• Установка начальных условий для каждого блока.
• Проверка значений коэффициентов и констант в уравнениях системы.
• Настройка временных параметров симуляции, таких как начальное и конечное время, шаг интеграции и тип решателя.

Выбор подходящего решателя зависит от типа задачи. Для динамических систем с жесткими характеристиками часто используют решатели типа ode45 или ode15s.

Шаг 2: Запуск симуляции

Запустите симуляцию, нажав кнопку «Start» на панели инструментов. Simulink предложит несколько параметров для контроля выполнения симуляции:

• Режим выполнения: для долгих симуляций можно использовать «Normal», для быстрых проверок – «Accelerator».

Для сложных моделей можно также настроить прерывание симуляции при достижении заданных условий или появлении ошибок в расчетах.

Шаг 3: Анализ результатов

После завершения симуляции результаты можно анализировать различными способами. В Simulink доступны следующие инструменты для анализа:

• Scope: блок, который позволяет наблюдать изменения сигналов в реальном времени. Удобен для визуализации временных зависимостей.
• MATLAB Workspace: сохранение данных в рабочее пространство MATLAB позволяет провести более детальный анализ с помощью команд MATLAB.
• Simulation Data Inspector: инструмент для сравнения нескольких запусков симуляции или разных параметров модели.

Для анализа можно также использовать встроенные функции MATLAB, такие как fft для спектрального анализа или plot для графического представления результатов. Например, для построения графиков можно использовать команду:

plot(time, output);
xlabel('Время, с');
ylabel('Выходной сигнал');
title('График зависимости выходного сигнала от времени');

Шаг 4: Оценка точности и оптимизация модели

После анализа результатов важно оценить точность модели и провести оптимизацию. Это может включать:

• Сравнение результатов симуляции с экспериментальными данными или аналитическими решениями.
• Настройку параметров решателя для улучшения точности или уменьшения времени расчета.
• Использование методов оптимизации для настройки параметров модели, таких как параметры контроллеров или коэффициенты передаточных функций.

Для проверки устойчивости модели полезно использовать инструменты анализа в MATLAB, такие как функции для расчета корней характеристического уравнения или анализа устойчивости системы.

Интеграция Simulink с другими программами и языками

Simulink поддерживает тесную интеграцию с языками программирования и внешним ПО, что расширяет возможности моделирования и автоматизации. Для взаимодействия с MATLAB используется встроенный интерфейс, позволяющий запускать скрипты и функции напрямую из моделей Simulink. Это обеспечивает динамическую настройку параметров и анализ результатов в едином окружении.

Для обмена данными с внешними приложениями применяются стандарты, такие как FMI (Functional Mock-up Interface), позволяющие экспортировать модели Simulink в формат FMU, совместимый с большинством инструментов системного моделирования и верификации.

Simulink поддерживает генерацию кода на C/C++ через встроенный Embedded Coder, что позволяет интегрировать модель в проекты программного обеспечения или встраиваемые системы. Для работы с другими языками, например Python, используют автоматические интерфейсы, такие как MATLAB Engine API for Python, обеспечивающие вызов Simulink моделей и обмен данными без необходимости ручного экспорта.

Для управления моделями из среды Simulink предусмотрены API и командные функции, которые можно использовать в языках автоматизации и тестирования, например, LabVIEW или Java, что упрощает включение Simulink в сложные инженерные конвейеры.

Рекомендуется использовать версии Simulink с поддержкой актуальных стандартов обмена и поддерживать обновления Embedded Coder для обеспечения совместимости с современными компиляторами и инструментами разработки.

Автоматизация тестирования и верификации моделей с помощью Simulink

Simulink предоставляет интегрированные инструменты для автоматизации тестирования и верификации моделей, что существенно сокращает время разработки и повышает надежность систем. Использование Test Manager позволяет создавать, запускать и анализировать тестовые сценарии без необходимости вручную контролировать каждый этап.

Важным аспектом является возможность параметризации тестов, что позволяет запускать один сценарий с множеством входных данных, выявляя пограничные и критические случаи. С помощью блоков Test Sequence можно задавать сложные последовательности тестов, моделируя различные условия эксплуатации системы.

Для автоматической верификации целостности модели применяются проверочные блоки Assertion и проверка требований (Requirements), которые интегрируются с Test Manager. Это обеспечивает не только обнаружение ошибок, но и документирование соответствия модели заданным спецификациям.

В Simulink доступна генерация отчетов с детальной информацией о покрытии тестами, времени выполнения и результатах проверки, что помогает анализировать качество модели и выявлять участки с недостаточным тестированием.

Рекомендуется внедрять автоматические тесты на ранних этапах проектирования, интегрируя их в CI/CD процессы, используя командные скрипты MATLAB для запуска тестов в пакетном режиме. Это позволяет быстро реагировать на изменения в модели и поддерживать ее актуальность.

Практические примеры использования Simulink в инженерии и науке

Simulink активно применяется для разработки систем управления в автомобильной промышленности. Например, моделирование антиблокировочной системы тормозов (ABS) позволяет тестировать алгоритмы с различными параметрами дорожного покрытия без необходимости физического прототипа. В таких проектах используется встроенная библиотека блоков для моделирования динамики автомобиля и датчиков.

В энергетике Simulink служит для анализа устойчивости и оптимизации работы электрических сетей. С помощью моделей электрических трансформаторов и генераторов инженеры проводят симуляции переходных процессов при включении и отключении нагрузок, выявляя возможные аварийные режимы и разрабатывая меры защиты.

В области робототехники Simulink применяется для разработки систем управления движением манипуляторов. Используются кинематические и динамические модели робота, позволяющие проектировать траектории и оптимизировать управление сервоприводами. Результаты симуляций напрямую интегрируются с аппаратным обеспечением через интерфейсы реального времени.

В научных исследованиях, например, при моделировании биологических систем, Simulink позволяет описывать сложные взаимодействия между компонентами с помощью блоков с дифференциальными уравнениями. Это облегчает исследование динамики процессов, таких как кровоток или нейронные сети, с возможностью быстрого изменения параметров моделей.

Simulink широко используют для проектирования систем обработки сигналов и цифровой фильтрации. Модели позволяют протестировать алгоритмы в условиях реального времени и оценить их устойчивость к шумам и искажениям, что критично при разработке систем связи и медицинских приборов.

Вопрос-ответ:

Что такое Matlab Simulink и для каких целей он применяется?

Matlab Simulink — это программная среда для моделирования, проектирования и анализа динамических систем с помощью графического интерфейса. Она широко используется для создания моделей сложных процессов, включая системы управления, электросхемы, робототехнику и многие другие инженерные задачи.

Какие основные возможности предоставляет Simulink для построения моделей?

Simulink позволяет создавать модели из блоков, которые представляют различные компоненты системы: математические операции, источники сигналов, управляющие элементы и т.д. Эти блоки соединяются проводами, что отражает поток информации или энергии между элементами. Такая визуализация упрощает настройку и проверку моделей.

Каким образом Simulink помогает при проектировании систем управления?

С помощью Simulink можно смоделировать работу системы управления до её реальной реализации. Это позволяет протестировать алгоритмы, оценить поведение системы под разными условиями и выявить ошибки на ранних этапах. Также можно проводить автоматическую настройку параметров и исследовать устойчивость систем.

Как происходит интеграция Simulink с другими инструментами Matlab?

Simulink тесно связан с Matlab: можно использовать скрипты и функции Matlab для создания или управления моделями в Simulink, а также анализировать результаты моделирования. Такая интеграция облегчает расширение возможностей и автоматизацию процессов.

В каких сферах и отраслях чаще всего используют Simulink?

Simulink применяется в автомобилестроении для разработки систем управления двигателем и тормозами, в авиации для моделирования полётов и управления, в энергетике для анализа электрических сетей, а также в робототехнике и автоматизации производств. Его гибкость позволяет адаптировать его к разным областям инженерии.
