Как из фото сделать векторный рисунок в coreldraw

Фотографии состоят из пикселей, которые при увеличении теряют четкость. Векторная графика, напротив, масштабируется без потери качества, что делает её предпочтительной для логотипов, иллюстраций и печатной продукции. CorelDRAW предоставляет встроенные инструменты для точного преобразования растровых изображений в векторные объекты с возможностью последующего редактирования.

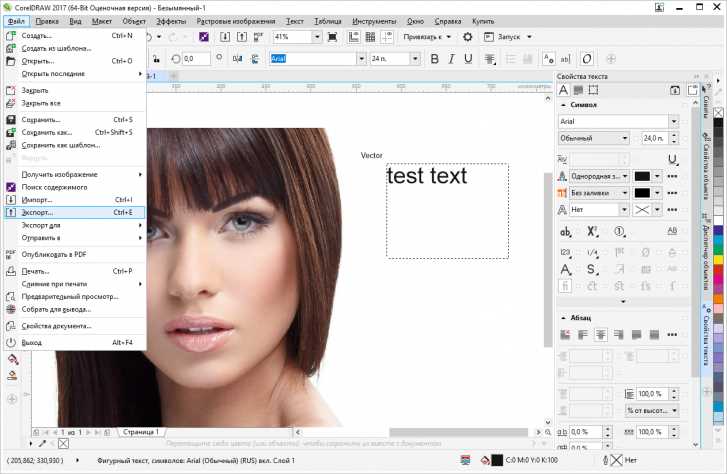

Для начала работы необходимо импортировать фотографию в рабочее пространство CorelDRAW с помощью Файл → Импорт. Затем изображение выделяется, и в верхней панели активируется функция Трассировка растрового изображения (PowerTRACE). Этот инструмент предлагает несколько режимов – Контурная трассировка, Высокая детализация, Логотип – выбор зависит от характера изображения и требуемой точности.

После трассировки важно оценить полученный вектор: удалите лишние узлы, упростите кривые и объедините однотипные объекты. Это делается через Инструмент формы и панель свойств объектов. Особенно важно для подготовки макетов к печати – избыточные элементы усложняют вёрстку и увеличивают вес файла.

Цветовое упрощение осуществляется через палитру – оптимально сократить количество цветов до 2–4, если цель – создать логотип или технический рисунок. Для этого используется Панель управления цветами и ручная перекраска объектов. Изображения с множеством градиентов и теней требуют дополнительной ручной доработки, поскольку автоматическая трассировка может исказить мелкие детали.

Готовый вектор можно экспортировать в формат SVG, EPS или PDF – это позволяет использовать его в других графических редакторах или отправить на векторную резку. CorelDRAW также сохраняет все векторные элементы в родном формате .CDR для последующего редактирования без потерь.

Подготовка растрового изображения перед трассировкой

Перед началом трассировки необходимо убедиться, что изображение имеет достаточное качество. Оптимальное разрешение – от 300 dpi и выше. Разрешение ниже 150 dpi может привести к потере деталей и искажённым контурам при векторизации.

Удалите фон, если он не нужен для итогового вектора. В CorelDRAW это можно сделать с помощью PowerTRACE или стороннего редактора, например, Photoshop. Чистый белый фон исключает появление лишних замкнутых контуров после трассировки.

Приведите изображение к максимально возможной контрастности. Увеличьте чёткость, используя инструменты коррекции яркости и контраста. Это особенно важно для сканов рисунков, где линии могут быть недостаточно выражены.

Приведите изображение к нужному цвету: чёрно-белое – для одноцветных логотипов и иконок, оттенки серого – если важны полутона, RGB или CMYK – если нужна цветовая трассировка. В CorelDRAW это можно сделать через Растр → Настроить → Режим цвета.

Удалите шум: пятна, пыль, артефакты сканирования. Используйте фильтры размытия или ручное редактирование. Шумовые артефакты увеличивают количество узлов в векторе и усложняют редактирование.

Убедитесь, что изображение не содержит сжатия JPEG с артефактами. Лучше использовать PNG или TIFF – они сохраняют чёткость без потерь.

Масштабируйте изображение до реального размера, в котором будет использоваться вектор. Это упростит настройку параметров трассировки и обеспечит точную детализацию.

Сохраните подготовленный файл в формате, поддерживаемом CorelDRAW: JPEG, PNG, BMP, TIFF. После этого можно переходить к трассировке с минимальным количеством ручной доработки.

Выбор подходящего метода трассировки в CorelDRAW

CorelDRAW предлагает несколько режимов трассировки растровых изображений, каждый из которых подходит для конкретных типов графики. Основные методы доступны через инструмент «Быстрая трассировка» и функцию «Трассировка – Контур». Оптимальный выбор зависит от деталей изображения, его качества и цели векторизации.

Для простых логотипов с высоким контрастом и четкими границами применяется режим «Логотип». Он минимизирует количество кривых и обеспечивает точную передачу формы. При использовании этого метода желательно предварительно удалить фон, чтобы избежать лишних векторных областей.

Если требуется трассировка фотографии с множеством тонов и градиентов, применяется режим «Фото – высокий уровень детализации». Он сохраняет плавные переходы и текстуры, но создает большое количество узлов. После трассировки следует вручную оптимизировать количество точек для снижения веса файла.

Для изображений с ограниченным числом цветов (например, иллюстрации, сканированные рисунки) подходит режим «Штамповая иллюстрация». Он эффективно разделяет объекты по цветам, что упрощает редактирование отдельных элементов после трассировки.

Параметры трассировки – «Удалить фон», «Сгладить кривые», «Упростить» – необходимо настраивать вручную. Например, при трассировке чертежей полезно отключить сглаживание, чтобы сохранить точность линий. При этом порог чувствительности стоит уменьшить, чтобы избежать слияния мелких деталей.

Ниже приведено сравнение режимов трассировки:

Настройка параметров трассировки для сохранения деталей

При трассировке изображения в CorelDRAW важно настроить параметры так, чтобы сохранить максимум мелких элементов и текстур. Откройте панель PowerTRACE через Расположение > Трассировка изображения, затем выберите тип трассировки, соответствующий стилю исходного изображения – например, «Высокое качество изображения» для фотографий.

Установите ползунок Детализация ближе к максимуму. Это увеличит количество узлов и точек, передающих мелкие нюансы. Однако следите за ростом количества объектов: чрезмерное значение приведёт к перегрузке и замедлению работы с файлом.

В разделе Удаление фона отключите автоматическое удаление, если фон содержит детали, влияющие на восприятие изображения. Для повышения точности включите Плавность цветов и задайте значение не ниже 10, чтобы сохранить переходы оттенков без резкой пикселизации.

Поле Сглаживание регулируйте осторожно: минимальные значения сохраняют края резкими, но повышают количество узлов. Увеличение сглаживания помогает убрать шум, но может привести к потере текстур. Оптимальное значение – от 5 до 15, в зависимости от качества исходника.

Для изображений с тонкими линиями уменьшите параметр Удаление мелких объектов до 1–2%. Это предотвратит удаление важных фрагментов. При работе с монохромными элементами отключите Слияние цветов, чтобы избежать искажения форм.

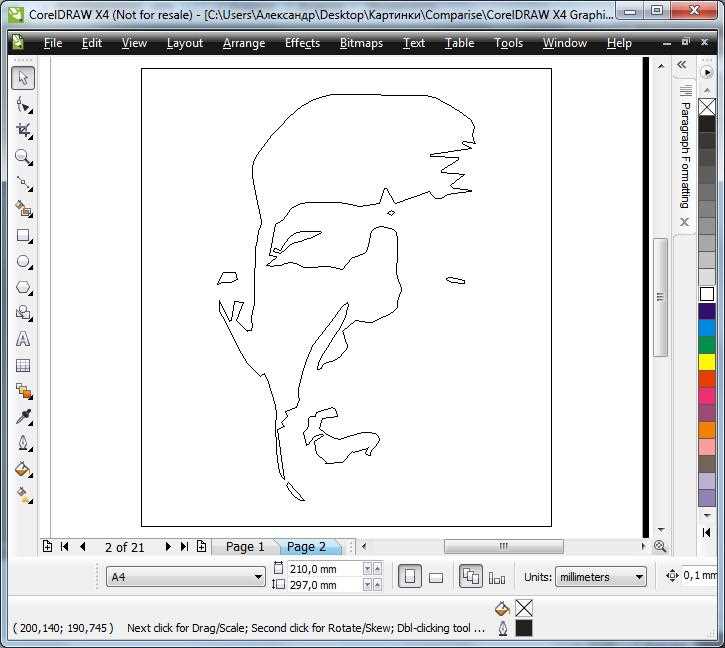

После трассировки используйте Просмотр перед и после, чтобы сравнить исходное изображение с векторной версией и вручную скорректировать узлы в режиме редактирования. Это особенно важно для сохранения точности контуров.

Удаление фона и лишних элементов после трассировки

После трассировки изображения в CorelDRAW с помощью инструмента «Трассировка» (PowerTRACE), векторный объект часто содержит ненужные элементы: фоновую заливку, обрывки контуров, мусорные объекты. Для получения чистого и редактируемого изображения необходимо вручную очистить вектор от этих фрагментов.

• Выделите весь векторный объект (Ctrl+A) и разгруппируйте его (Ctrl+U), чтобы получить доступ к каждому элементу по отдельности.
• Включите режим отображения «Контур» (Wireframe) или «Упрощённый» (Simplified view), чтобы быстро обнаружить малозаметные и лишние объекты.
• Удалите фоновую подложку. Чаще всего она представлена крупным прямоугольником в нижнем слое. Просто выделите его и нажмите Delete.
• Используйте инструмент «Форма» (Shape Tool, F10), чтобы удалить лишние узлы и упростить кривые. Это особенно важно при трассировке сложных текстур.
• Проверьте наличие дубликатов. Иногда трассировка создает идентичные объекты друг поверх друга. Слегка сдвиньте элемент – если останется копия, удалите одну из версий.
• Для быстрой очистки мелких элементов применяйте команду «Выделить объекты по типу» (Edit > Select > Select Objects by Type), выбирая, например, все мелкие кривые и удаляя их пакетно.
• При необходимости объедините нужные фрагменты через команду «Объединить» (Ctrl+L), особенно если они относятся к одному логическому элементу изображения.

Только после удаления лишнего вектор будет готов к раскраске, масштабированию и экспортированию в нужный формат без потери качества.

Разделение векторных объектов на слои и группы

При работе с векторной графикой в CorelDRAW после трассировки фотографии важно структурировать полученные объекты для удобства редактирования. Разделение на слои и группы позволяет точно управлять элементами, избегать случайных изменений и ускоряет навигацию по сложной композиции.

• Перед началом группировки убедитесь, что объекты правильно распознаны после трассировки. Используйте инструмент Shape Tool для проверки и коррекции контуров.
• Для группировки выберите несколько объектов, затем нажмите Ctrl+G. Это удобно для объединения элементов одной логической категории – например, глаза, волосы, фон.
• Для разгруппировки используйте Ctrl+U. Это позволяет редактировать отдельные элементы внутри группы без удаления всей структуры.
• Для переноса объектов на отдельный слой откройте Object Manager (Окно → Докеры → Менеджер объектов). Создайте новый слой, затем перетащите объекты мышью или используйте контекстное меню.
• Названия слоёв должны быть осмысленными: «Контур лица», «Фон», «Детали одежды» – это упростит дальнейшую работу.
• Заблокируйте слои, которые не нужно редактировать. Это защищает от случайных изменений.
• Используйте иерархию слоёв и вложенных групп для сложных композиций. Например, слой «Фигура» может содержать группы «Голова», «Туловище», «Одежда».

Грамотно структурированный файл ускоряет экспорт, уменьшает количество ошибок при финальной подготовке макета и делает проект удобным для командной работы.

Коррекция форм и узлов вручную после автоматической трассировки

После автоматической трассировки в CorelDRAW результат часто содержит излишние узлы и неточные контуры. Для оптимальной векторизации необходимо вручную оптимизировать форму объектов. Начинайте с инструмента Shape Tool (F10), позволяющего выделять и редактировать отдельные узлы.

Удаляйте излишние узлы с помощью клавиши Delete, чтобы сгладить контуры и уменьшить сложность кривой. Для сохранения формы при удалении узлов используйте функцию Fit Curve, автоматически подстраивающую кривую.

Перемещайте узлы для корректировки изгибов, ориентируясь на ключевые линии и геометрию исходного изображения. Особое внимание уделяйте угловым узлам – они должны иметь тип клиновидный для точных переходов между сегментами. Закругленные участки корректируйте, устанавливая узлы с типом кривой.

Используйте инструмент добавления узлов для повышения детализации на важных участках, где автоматическая трассировка недостаточно точно передала форму. Визуально контролируйте соотношение количества узлов и плавности линий – оптимальное количество узлов снижает нагрузку на файл и облегчает дальнейшую обработку.

Для проверки точности скорректированных контуров временно накладывайте исходное фото с пониженной прозрачностью. Это позволяет быстро обнаружить смещения и искажения. После корректировки экспортируйте файл в формате SVG или AI для проверки совместимости с другими программами.

Добавление и редактирование цвета в векторном изображении

В CorelDRAW после трассировки растрового изображения важно корректно настроить цвета для достижения необходимого результата. Для добавления цвета выделите нужный объект и используйте палитру справа или команду Заливка (Fill) в верхней панели. Цвет можно выбрать из стандартных образцов, создать собственный с помощью Редактора цветов или задать точные значения в формате RGB, CMYK, LAB или HEX.

Для редактирования цвета применяется инструмент Инструмент выбора цвета, позволяющий заменить заливку или контур объекта. Чтобы изменить прозрачность цвета, используйте параметр Прозрачность в свойствах объекта, что помогает создавать эффекты наложения и градиентов.

При работе с группами объектов рекомендуют использовать Смешивание цветов с помощью Фильтров или Градиентов для плавных переходов. CorelDRAW поддерживает локальную замену цвета через Редактор цветового поиска (Find and Replace Color), что ускоряет работу с крупными иллюстрациями.

Важный момент – для точного управления цветом в печатных проектах необходимо переключиться в цветовой режим CMYK и проверять цветопробу через панель Управление цветом. Это исключит искажения оттенков при печати.

Редактирование цветовых схем можно автоматизировать с помощью Макросов и скриптов, что значительно экономит время при массовом изменении цвета в сложных векторных файлах.

Сохранение и экспорт векторного изображения в нужном формате

После преобразования фотографии в вектор в CorelDRAW важно правильно сохранить результат для дальнейшего использования. Для сохранения векторного файла рекомендуется использовать форматы CDR или SVG. Формат CDR сохраняет все слои, эффекты и редактируемые элементы, что удобно для последующей доработки в CorelDRAW. SVG подходит для передачи векторной графики в веб и других векторных редакторах, сохраняя масштабируемость и прозрачность.

Для экспорта готового векторного изображения под задачи печати используйте PDF с настройками высокого качества, обеспечивающими векторизацию всех элементов и сохранение цветового профиля CMYK. Экспорт в EPS подойдет для передачи файлов в типографии, при этом нужно проверить, что в настройках экспорта отключены растровые эффекты и включена опция сохранения текста как кривых.

Если требуется использовать вектор в программах для работы с анимацией или CAD, оптимальным будет экспорт в формат AI или DXF соответственно. Перед экспортом стоит проверить корректность контура объектов и отсутствие наложений, которые могут привести к ошибкам при импорте в другие программы.

При сохранении для веб-приложений рекомендуется оптимизировать SVG, удалив избыточные метаданные и неиспользуемые слои через встроенные инструменты CorelDRAW или специализированные оптимизаторы. Это уменьшит размер файла без потери качества и ускорит загрузку.

Вопрос-ответ:

Как преобразовать растровое изображение в векторное с помощью CorelDRAW?

Для преобразования фотографии в вектор в CorelDRAW нужно открыть файл с растровым изображением, затем выделить его и выбрать функцию трассировки. В программе есть несколько режимов трассировки, которые подойдут для разных типов изображений: от простых силуэтов до сложных цветных фотографий. После выбора подходящего режима программа создаст векторную копию, которую можно редактировать, изменять размеры без потери качества и использовать для печати или веб-дизайна.

Какие форматы файлов подходят для импорта фото перед векторизацией в CorelDRAW?

CorelDRAW поддерживает импорт различных форматов растровых изображений, таких как JPEG, PNG, BMP и TIFF. Лучше использовать изображения с высоким разрешением и четкой детализацией, чтобы итоговый вектор получился более точным. Формат PNG подойдет, если на изображении есть прозрачные участки, а JPEG – для обычных фотографий без прозрачности.

Можно ли в CorelDRAW настроить степень детализации при трассировке фотографии?

Да, в CorelDRAW есть возможность регулировать уровень детализации при преобразовании изображения в вектор. В диалоговом окне трассировки доступны параметры, позволяющие менять количество узлов, сглаживание контуров и количество цветов. Это помогает добиться нужного баланса между точностью передачи деталей и простотой объекта, что облегчает дальнейшую работу с вектором.

Как улучшить качество векторного изображения после преобразования фотографии в CorelDRAW?

После трассировки фотографии часто требуется доработка векторного изображения. Для этого можно использовать инструменты редактирования узлов, сглаживания линий и удаления лишних элементов. Также можно вручную корректировать цветовые области, чтобы добиться более естественного вида. Иногда полезно уменьшить количество цветов или упрощать сложные участки, чтобы снизить вес файла и упростить печать или экспорт.
