Как измерить угол в coreldraw

Точное измерение углов в CorelDRAW – ключевой элемент при работе с техническими чертежами и дизайн-проектами, требующими высокой точности. В CorelDRAW отсутствует встроенный инструмент для прямого измерения углов, поэтому правильный подход включает использование сочетания функций и точное позиционирование объектов.

Основной метод базируется на построении направляющих линий и вычислении угла между ними с помощью панели свойств и инструментов трансформации. Важно использовать опции привязки для установки контрольных точек и проверки точности угла с точностью до десятых долей градуса.

Данная инструкция подробно описывает процесс создания вспомогательных линий, настройки параметров и визуальной проверки результата. Следуя пошаговым рекомендациям, можно добиться максимальной точности без использования сторонних плагинов и дополнительных программ.

Как точно измерить угол в CorelDRAW: пошаговая инструкция

Для измерения угла в CorelDRAW необходимо использовать инструмент «Угол» или построить вспомогательные линии и вычислить угол вручную. Ниже приведён оптимальный способ с использованием вспомогательных объектов.

1. Выберите инструмент «Кривая Безье» и создайте две линии, исходящие из одной точки – вершины угла.
2. Перейдите в меню «Инструменты» → «Параметры» → «Документ» → «Узел» и убедитесь, что включено отображение координат узлов.
3. Выделите первую линию, откройте окно «Объект» → «Позиция и размер» и запишите координаты её конечной точки.
4. Повторите для второй линии, записав координаты её конечной точки.
5. Определите координаты вершины угла – точки пересечения линий (обычно начало обеих линий).
6. Рассчитайте векторные направления линий относительно вершины: вычтите координаты вершины из координат конечных точек каждой линии.
7. Вычислите угол между векторами с помощью формулы косинуса угла:
   cos(θ) = (A·B) / (|A| * |B|), где A и B – векторы линий.
8. Для получения угла в градусах используйте функцию арккосинуса (напр., в калькуляторе или внешнем приложении).
9. Для наглядности можно создать вспомогательную дугу с помощью инструмента «Дуга» между линиями, отмечая угол.

Этот метод позволяет получить точное численное значение угла без искажения, возникающего при визуальном измерении. Для упрощения можно использовать макросы или плагины, автоматически рассчитывающие углы по координатам узлов.

Подготовка документа и создание направляющих для измерения угла

Откройте новый документ в CorelDRAW с единицами измерения, установленными в градусах или миллиметрах, в зависимости от необходимой точности. Для этого перейдите в меню Инструменты > Параметры > Документ > Единицы измерения и выберите нужный формат.

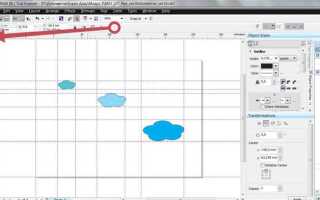

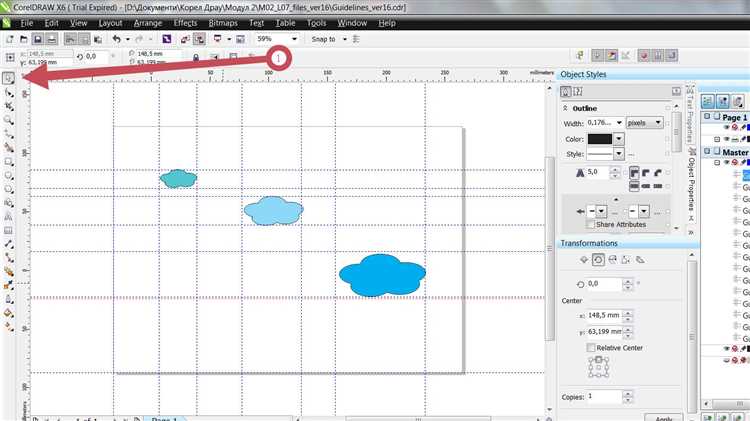

Активируйте линейки через меню Вид > Линейки. Нажмите и удерживайте левую кнопку мыши на горизонтальной или вертикальной линейке, затем перетащите направляющую на рабочее поле. Создайте две направляющие, которые будут формировать вершину угла.

Для точного позиционирования направляющих используйте панель свойств: выделите направляющую, затем введите точные координаты X и Y в свойствах объекта. Это позволит расположить направляющие строго под нужным углом или вдоль необходимых осей.

В случае необходимости, направляющие можно повернуть. Выделите направляющую, затем используйте инструмент Поворот на панели трансформаций, указав угол поворота вручную с точностью до десятых долей градуса.

Для удобства закрепите направляющие через меню Объект > Закрепить направляющие, чтобы избежать случайного перемещения при дальнейшей работе с документом.

Инструменты CorelDRAW для построения и измерения углов

Для точного построения углов в CorelDRAW используют инструмент «Полилиния» или «Кривая Безье». Создайте два отрезка, исходящих из общей точки – вершины угла.

Измерение угла выполняется с помощью функции «Измеритель» (инструмент «Measure»). Активируйте его на панели инструментов, затем кликните по двум сторонам угла последовательно, чтобы получить значение в градусах в окне свойств.

Если инструмент «Измеритель» отсутствует на панели, добавьте его через меню «Окно» → «Панели» → «Измерение».

Для более точной работы рекомендуются включить привязки: «Привязка к узлам» и «Привязка к линиям». Это гарантирует корректное позиционирование точек и минимизирует погрешности.

Для построения фиксированного угла используйте функцию «Ротация» с вводом точного значения угла или задайте угол вручную через свойства объекта, поворачивая одну из линий относительно другой.

При необходимости отметьте вершину угла точкой или малым кругом, чтобы визуально выделить место измерения.

Сочетание инструментов «Полилиния», «Измеритель» и систем привязки позволяет достигать точности до 0,01 градуса при построении и измерении углов.

Пошаговое построение двух линий для формирования угла

1. Откройте CorelDRAW и создайте новый документ с нужными размерами.
2. Выберите инструмент «Инструмент линии» (Line Tool) на панели инструментов или нажмите клавишу F5.
3. Щелкните в месте начала первой линии на рабочем поле и протяните линию в нужном направлении. Завершите ввод кликом или отпусканием кнопки мыши.
4. Выделите первую линию и при необходимости задайте точные координаты начала и конца в панели свойств, чтобы обеспечить точность построения.
5. Снова выберите Инструмент линии и начните вторую линию с той же точки, где заканчивается первая, чтобы линии имели общий вершину.
6. Протяните вторую линию в требуемом направлении и завершите построение кликом мыши.
7. Для проверки совпадения начальной точки двух линий используйте функцию «Узел» (Shape Tool, клавиша F10) и убедитесь, что узлы соединены точно в одной точке.
8. Если необходимо, отрегулируйте положения узлов вручную, чтобы добиться точного соприкосновения линий в вершине угла.

В результате вы получите две линии с общей точкой пересечения, формирующие угол, готовый к дальнейшему измерению.

Использование линейки и направляющих для точного определения угла

Для точного измерения угла в CorelDRAW необходимо задействовать линейку и направляющие, встроенные в программу. Сначала включите отображение линейки через меню «Вид» → «Линейки» (Ctrl+R). Это позволит визуально ориентироваться по горизонтали и вертикали.

Создайте направляющие, щелкнув по линейке и перетащив линию на рабочую область. Разместите две направляющие таким образом, чтобы они совпадали с сторонами угла, который нужно измерить. Для более точного размещения можно использовать координаты и привязки.

Чтобы включить привязку к направляющим, активируйте «Привязка» (Shift+F4) и отметьте в настройках «Привязка к направляющим». Это позволит точно совместить объекты с направляющими, избегая смещений.

Далее с помощью инструмента «Угол» или «Полилиния» создайте линию, совпадающую с одной из направляющих, и аналогично – с другой. Угол между этими двумя линиями можно вычислить с помощью инструмента измерения углов (если он доступен), либо вручную, измерив наклон каждой линии по отношению к горизонтали через свойства объекта (окно «Объект» → «Положение и размер»).

Если инструмент измерения угла отсутствует, вычислите угол по разнице наклонов линий: углы наклона отображаются в градусах в свойствах линии (параметр «Поворот» или «Угол наклона»). Разница этих значений и будет величиной искомого угла.

Для повышения точности используйте масштабирование рабочей области (Ctrl+Scroll) и позиционируйте направляющие с шагом не менее 0,1 градуса, что достигается за счет установки привязки к сетке с минимальным интервалом.

В итоге, комбинируя направляющие и линейку, можно достичь точного определения угла с погрешностью менее 0,1°, что достаточно для большинства дизайнерских задач в CorelDRAW.

Измерение угла с помощью инструмента «Угол» или аналогичных функций

Для точного измерения угла в CorelDRAW воспользуйтесь инструментом «Угол», который находится в группе измерительных инструментов на панели свойств. Активируйте его, выбрав соответствующую иконку или через меню «Инструменты» → «Измерения» → «Угол».

Далее кликните последовательно на три точки объекта: первая и третья задают лучи угла, вторая – вершину. CorelDRAW автоматически отобразит величину угла в градусах возле вершины. Убедитесь, что выбран правильный порядок точек, иначе значение угла будет некорректным.

Если объект сложный или углы не очевидны, используйте вспомогательные линии. Для этого создайте направляющие или отрезки, повторяющие стороны угла, и измерьте угол между ними. Это повышает точность при работе с кривыми или неровными гранями.

В свойствах измерения можно изменить единицы измерения и формат отображения угла (градусы, минуты, секунды). Рекомендуется отключать автоматическое сглаживание, чтобы избежать искажения результата при масштабировании.

При необходимости сохранить измерения как элементы чертежа воспользуйтесь функцией «Закрепить измерение». Она фиксирует метки и значения на рабочем поле, позволяя экспортировать их вместе с документом.

В версиях CorelDRAW без прямого инструмента «Угол» применяйте функции «Измерительная линейка» или создавайте пользовательские макросы, рассчитывающие угол по координатам точек. Для этого требуется базовое знание векторной геометрии и использования панели свойств.

Как настроить отображение и точность угловых измерений

Для точного измерения углов в CorelDRAW необходимо правильно настроить параметры отображения и единицы измерения. В первую очередь откройте меню Инструменты и выберите пункт Параметры (Ctrl+J). В разделе Документ перейдите к Общие единицы и установите предпочтительную единицу измерения, например, градусы для углов.

Далее в разделе Рулетки убедитесь, что выбран угол измерения в градусах, а не в радианах или других единицах. Это влияет на отображение углов при использовании инструментов Измерение или Угол.

Чтобы повысить точность, включите Привязку к узлам и линиям в панели инструментов (клавиша Alt+Z). Это гарантирует, что углы будут строиться строго между заданными точками и отрезками, минимизируя погрешность.

Для отображения углов используйте инструмент Угол, который позволяет измерять угол между двумя линиями. В свойствах инструмента можно задать количество знаков после запятой – рекомендуемый уровень точности 2–3 знака, чтобы получить значение с точностью до 0.01°–0.001°.

Если измеряемые объекты сложной формы, рекомендуется использовать Сетки с минимальным шагом, например, 0.1 мм, что обеспечит более точную фиксацию точек и улучшит качество измерения углов.

Проверка результата и корректировка измерения угла

После нанесения измерительной линии в CorelDRAW убедитесь, что инструмент «Угол» активен и правильно выбран объект для измерения. Для проверки точности выделите обе стороны угла и посмотрите значение в панели свойств – оно должно совпадать с ожидаемым.

Если результат кажется некорректным, используйте увеличительное стекло (Zoom) для детального просмотра вершин угла. Убедитесь, что концы линий совпадают с узлами кривых или прямых. Сдвиг узлов вручную можно выполнить через инструмент «Shape Tool» (F10), чтобы добиться точного совпадения.

Для корректировки угла можно изменить положение узлов, что автоматически обновит измерение. При этом следите за тем, чтобы линии не смещались в сторону, влияя на геометрию объекта. Дополнительно проверьте настройки привязки (Snap), отключив или настроив их, если линии не фиксируются на нужных точках.

После правок повторно выделите линии и сверяйте угловое значение. При необходимости используйте дополнительные направляющие или сетку с шагом, соответствующим вашим требованиям, для контроля положения узлов.

В случае несоответствия измерения можно добавить вспомогательную линию, параллельную одной из сторон угла, и проверить пересечение с другой стороной. Это позволит выявить возможные отклонения и скорректировать узлы точнее.

Проверяйте углы не только визуально, но и численно, ориентируясь на значение в свойствах, что исключит ошибку, связанную с субъективным восприятием.

Сохранение и экспорт результата с отображением измеренного угла

После завершения измерения угла в CorelDRAW убедитесь, что линии и метки угла правильно видны и не перекрыты другими объектами. Для сохранения результата с отображением измеренного угла рекомендуется сначала сгруппировать все элементы, относящиеся к измерению (линии, дугу и текст с значением угла). Выделите их и нажмите Ctrl+G или выберите «Группировать» в контекстном меню.

Для сохранения в формате CorelDRAW используйте команду «Файл» → «Сохранить как» и выберите расширение .cdr. Это позволит сохранить все слои и объекты с возможностью дальнейшего редактирования.

Для экспорта в векторные форматы (например, PDF, SVG, EPS) перейдите в «Файл» → «Экспорт». В диалоговом окне укажите нужный формат и активируйте опцию «Экспортировать выделенное» при необходимости. Рекомендуется экспортировать в PDF с включением всех шрифтов и без сжатия, чтобы сохранить четкость текста с угловыми значениями.

Если требуется растровый формат (PNG, JPEG), установите высокое разрешение – минимум 300 dpi для печати и не ниже 150 dpi для экранного просмотра. В разделе параметров экспорта отключите сглаживание, чтобы сохранить четкость линий измерения.

Перед экспортом проверьте слой с измерением угла на наличие скрытых или блокированных объектов, так как они могут повлиять на итоговое изображение. Для контроля используйте функцию «Просмотр» → «Непечатаемые объекты» и отключите их отображение.

После экспорта откройте файл в соответствующем приложении для проверки правильности отображения угла и текста. При обнаружении смещения или искажений вернитесь в CorelDRAW и скорректируйте расположение элементов.

Вопрос-ответ:

Как в CorelDRAW точно измерить угол между двумя линиями?

Для измерения угла между двумя линиями в CorelDRAW нужно выделить обе линии, затем открыть панель «Измерения» или воспользоваться инструментом «Угол». Программа автоматически покажет значение угла между выделенными объектами. Если такой панели нет, можно построить вспомогательные линии и использовать инструмент «Измерение» для определения угла вручную, замеряя градусы между ними.

Можно ли изменить единицы измерения углов в CorelDRAW, и как это сделать?

Да, в CorelDRAW можно менять единицы измерения углов. Обычно используются градусы, но можно выбрать и радианы. Для этого зайдите в меню настроек документа, откройте раздел «Единицы измерения» и выберите желаемую систему для углов. После этого все измерения углов будут отображаться в выбранном формате.

Как убедиться, что измеренный угол в CorelDRAW является точным, а не приблизительным?

Для точного измерения угла нужно убедиться, что линии, между которыми измеряется угол, корректно построены и не искажены. Лучше всего использовать направляющие или сетку для точного размещения объектов. Также не стоит изменять масштаб изображения после измерения — это может повлиять на восприятие угла. Использование встроенных инструментов CorelDRAW гарантирует высокую точность, если следовать инструкции без ручных подгонок.

Можно ли измерить угол, если линии не пересекаются внутри рабочей области CorelDRAW?

Да, можно. Если линии не пересекаются в пределах видимой области, можно продлить их при помощи инструмента «Линия» или «Объединение» до точки пересечения. После этого появится точка, от которой CorelDRAW сможет вычислить угол между этими линиями. В некоторых случаях полезно построить вспомогательную точку пересечения вручную, чтобы получить точное значение угла.

Какие ошибки чаще всего встречаются при измерении углов в CorelDRAW и как их избежать?

Основные ошибки — это неправильное выделение объектов, искажение линий после изменения масштаба, а также измерение углов между кривыми, которые не являются прямыми линиями. Чтобы избежать ошибок, необходимо тщательно выделять именно те линии, угол между которыми хотите измерить, использовать инструменты создания прямых линий и работать на увеличенном масштабе. Также важно проверять, что линии не повернуты и не деформированы случайно.

Как в CorelDRAW точно измерить угол между двумя линиями?

Для точного измерения угла между двумя линиями в CorelDRAW сначала нужно выделить обе линии. Затем откройте панель свойств объекта и выберите инструмент измерения угла (Angle Dimension Tool). Нажмите на первую линию, затем на вторую — программа отобразит величину угла между ними. Если углы отображаются не в нужной системе (например, в градусах), настройте параметры измерения в свойствах инструмента. Так вы получите точное значение угла без необходимости дополнительных вычислений.

Можно ли изменить точность отображения угла в CorelDRAW и как это сделать?

Да, в CorelDRAW можно задать точность измерения углов. После выбора инструмента измерения угла и установки угла на рабочем поле откройте свойства измерения (обычно в верхней панели или боковом меню). Там можно указать количество знаков после запятой, выбрав, например, 1, 2 или 3 десятичных знака. Это полезно, если вам нужно более точное значение, например, при создании технических чертежей. После внесения изменений обновите измерение — угол отобразится с заданной точностью.
