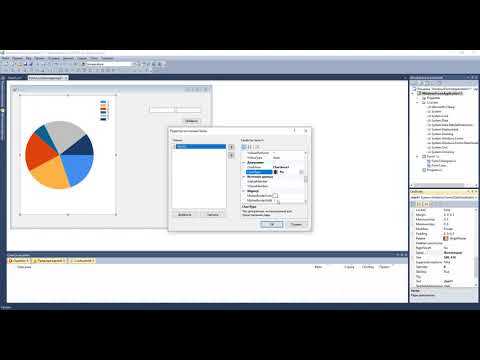

Как построить график в visual studio c

Для создания графика на языке C в среде Visual Studio потребуется интеграция с библиотеками, поддерживающими графическую визуализацию. В рамках данной инструкции будет рассмотрен пример использования библиотеки gnuplot с вызовом из программы на C, что обеспечивает гибкость и высокое качество построения графиков.

Первый этап – подготовка среды: необходимо установить Visual Studio с компонентами для разработки на C и скачать gnuplot, добавив его в системный PATH для удобного запуска из командной строки. Затем создается базовый проект консольного приложения, в котором реализуется взаимодействие с внешней программой через функции popen или _popen.

Далее идет формирование данных для графика – их можно хранить в массивах или считывать из файла. После этого генерируются команды для gnuplot, передаваемые через открытый поток. Такой подход минимизирует необходимость создавать собственные графические компоненты и позволяет быстро адаптировать код под разные типы графиков, включая линейные, точечные и гистограммы.

Настройка проекта C в Visual Studio для работы с графиками

Для создания графиков на языке C в Visual Studio необходимо корректно подготовить проект с учётом внешних библиотек и настроек компилятора.

1. Создание проекта:
   • Выберите шаблон «Консольное приложение» на языке C.
   • Укажите имя и расположение проекта.
   • При создании отключите опцию «Использовать предварительно скомпилированные заголовки» для упрощения компиляции.
2. Подключение библиотек для графиков:
   • Для построения графиков на C обычно используют библиотеки типа gnuplot или SDL (для визуализации).
   • Скачайте и распакуйте нужную библиотеку в удобное место на диске.
   • Добавьте путь к заголовочным файлам библиотеки в Project Properties > C/C++ > General > Additional Include Directories.
   • Добавьте путь к файлам .lib в Linker > General > Additional Library Directories.
   • Укажите сами библиотеки (.lib) в Linker > Input > Additional Dependencies.
3. Настройка компиляции:
   • Выберите стандарт языка C: в C/C++ > Language > C Language Standard желательно установить C11 или выше для совместимости с современным кодом.
   • Включите отображение предупреждений (уровень /W4), чтобы своевременно исправлять ошибки.
   • При использовании сторонних библиотек убедитесь, что архитектура (x86 или x64) проекта совпадает с архитектурой библиотек.
4. Проверка сборки и запуск:
   • Соберите проект через Build > Build Solution и исправьте возникающие ошибки.
   • Для работы с внешними утилитами (например, gnuplot) настройте правильные пути в переменных окружения или укажите полный путь в коде.

Следуя этим рекомендациям, проект будет готов к написанию и визуализации графиков на языке C в среде Visual Studio.

Подключение библиотеки для рисования графиков в C

Для построения графиков в C под Visual Studio рекомендуется использовать библиотеку GNUplot или библиотеку Cairo с соответствующими обёртками. Выбор зависит от требований к визуализации и простоты интеграции.

GNUplot не является напрямую библиотекой для C, но с помощью вызова внешних процессов и передачи данных через файлы или конвейеры можно строить графики без сложной настройки. Для интеграции создайте файл с данными и скрипт GNUplot, затем вызовите его через функцию system().

Для более гибкого и нативного способа подойдет библиотека Cairo с Cairo Graphics API. В Visual Studio нужно скачать исходники с официального сайта, подключить необходимые заголовочные файлы и добавить в проект файлы реализации. Для удобства можно использовать пакет vcpkg: vcpkg install cairo, затем настроить пути к библиотекам и включить их в проект.

После подключения библиотеки необходимо добавить директивы #include <cairo.h> и при компиляции указать линковку с cairo.lib. В настройках проекта Visual Studio в разделе «Linker -> Input» укажите cairo.lib, а в «VC++ Directories» добавьте пути к заголовочным файлам и библиотекам Cairo.

Для быстрого старта с Cairo рекомендуются примеры из официальной документации, где демонстрируется создание поверхности для рисования, настройка контекста и сохранение результата в PNG или отображение в окне. Это позволит с минимальными усилиями построить и сохранить график без использования внешних приложений.

Создание окна приложения для отображения графика

Для создания окна в Visual Studio на C используйте WinAPI. Начните с регистрации класса окна с помощью функции RegisterClassEx. Укажите структуру WNDCLASSEX, задав обработчик сообщений (например, WndProc), стиль CS_HREDRAW | CS_VREDRAW и идентификатор курсора.

После успешной регистрации вызовите CreateWindowEx с параметрами: имя класса, заголовок окна, стиль окна WS_OVERLAPPEDWINDOW, позицию и размеры окна. Размеры задайте, исходя из предполагаемой области для графика (например, 800×600 пикселей).

Для корректного отображения графика важно обработать сообщение WM_PAINT в функции WndProc. Здесь создайте контекст устройства с помощью BeginPaint и завершите его вызовом EndPaint. Внутри WM_PAINT можно будет реализовать отрисовку графика с использованием GDI-функций.

Перед показом окна вызовите ShowWindow и UpdateWindow для обновления его содержимого. Основной цикл сообщений обеспечит обработку событий и перерисовку окна.

Обратите внимание, что для масштабирования и адаптации графика к размеру окна полезно использовать размеры клиентской области, получаемые через GetClientRect. Это позволит динамически подстраивать координаты и масштаб графика при изменении размера окна.

Реализация функции вычисления точек графика

Функция вычисления точек графика должна принимать диапазон значений по оси X и шаг дискретизации. Для хранения результатов применяется массив структур с координатами точек. Основная задача – вычислить значение функции для каждого x с учетом заданного шага.

Рекомендуется использовать тип double для повышения точности вычислений. Начальная точка задаётся минимальным значением диапазона, а итерация продолжается до максимального значения с добавлением шага.

Пример сигнатуры функции в C:

void calculatePoints(double xStart, double xEnd, double step, double* yValues, int* count);

Где yValues – массив для хранения вычисленных значений функции, count – количество точек, вычисленных в процессе. Перед вызовом функции необходимо выделить память под массив, размер которого рассчитывается как (int)((xEnd - xStart) / step) + 1.

В теле функции следует использовать цикл с инкрементом шага, внутри которого вычисляется значение функции, например, y = sin(x) или любая другая заданная формула. Вычисленное значение записывается в соответствующий индекс массива.

Для предотвращения накопления ошибки округления рекомендуется в цикле пересчитывать текущий x как xStart + i * step, где i – текущий индекс итерации.

Важный момент – контроль выхода за границы диапазона, особенно при нецелочисленных шагах, чтобы избежать записи лишних точек.

Отрисовка осей координат и сетки на экране

Для начала создайте окно с контекстом устройства (HDC) для рисования. Ось X разместите по горизонтали, ось Y – по вертикали, пересечение в центре окна или в заданной точке (например, (width/2, height/2)). Используйте функции GDI, например MoveToEx и LineTo, для прорисовки линий.

Ось X рисуйте линией от левого края окна до правого с координатами (0, centerY) → (width, centerY). Ось Y – от верхнего края до нижнего: (centerX, 0) → (centerX, height). Цвет осей рекомендуется выбрать контрастным (например, чёрный).

Для сетки определите шаг сетки, например, 20 пикселей. Горизонтальные линии создаются с шагом по оси Y: от 0 до height с шагом 20, рисуйте линии от (0, y) до (width, y). Вертикальные – от 0 до width с тем же шагом, линии (x, 0) → (x, height). Цвет сетки лучше сделать светло-серым, чтобы не отвлекать внимание.

Оптимально использовать двойную буферизацию, чтобы избежать мерцания при перерисовке. Создайте совместимый контекст памяти, рисуйте туда оси и сетку, затем скопируйте в окно через BitBlt.

Пример кода:

MoveToEx(hdc, 0, centerY, NULL); LineTo(hdc, width, centerY);

MoveToEx(hdc, centerX, 0, NULL); LineTo(hdc, centerX, height);

Циклы для сетки:

for (int y = 0; y < height; y += step) {

  MoveToEx(hdc, 0, y, NULL); LineTo(hdc, width, y);

}

for (int x = 0; x < width; x += step) {

  MoveToEx(hdc, x, 0, NULL); LineTo(hdc, x, height);

}

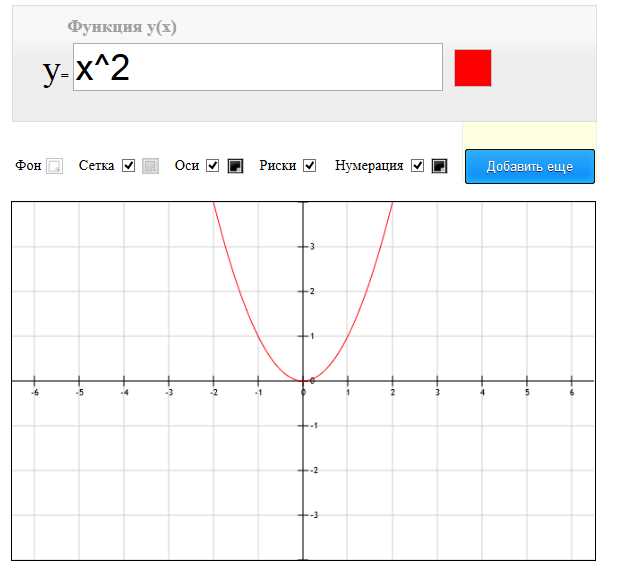

Отрисовка графика функции с использованием точек

Для построения графика функции методом точек на языке C в Visual Studio необходимо последовательно вычислить значения функции в выбранных узлах и отобразить их на координатной сетке. Начните с задания диапазона и шага по оси X, например, от -10 до 10 с шагом 0.1. Используйте цикл для расчёта Y = f(X) в каждой точке.

Для удобства можно реализовать масштабирование и сдвиг графика, позволяя изменять диапазон и шаг. Рекомендуется отдельно вычислять минимум и максимум функции для автоматической настройки масштабов.

Пример вычисления координат и отрисовки:

for (double x = Xmin; x <= Xmax; x += шаг) {

    double y = f(x);

    int px = (int)((x — Xmin) * scaleX + offsetX);

    int py = (int)(height — ((y — Ymin) * scaleY + offsetY));

    SetPixel(hdc, px, py, цвет);

}

Обратите внимание, что ось Y в графическом контексте инвертирована, поэтому высота окна используется для корректного отображения точек.

Добавление пользовательских элементов управления для изменения графика

Для динамического изменения графика на C в Visual Studio необходимо внедрить элементы управления, позволяющие пользователю регулировать параметры построения. Чаще всего применяются слайдеры, кнопки и поля ввода.

Начните с добавления на форму компонента TrackBar (слайдер) для изменения масштаба или диапазона оси X или Y. В обработчике события Scroll слайдера обновляйте значения параметров графика и вызывайте функцию перерисовки.

Для выбора типа графика или цвета линий используйте ComboBox. При изменении выбранного элемента через событие SelectedIndexChanged обновите соответствующие параметры и перерисуйте график.

Для ввода точных числовых значений добавьте TextBox с проверкой корректности введённых данных. Применяйте метод TryParse для безопасного преобразования текста в числовой формат, чтобы избежать ошибок выполнения.

Все элементы управления должны быть связаны с общей структурой данных, отвечающей за параметры графика. Рекомендуется инкапсулировать настройки в отдельной структуре или классе, что упростит обновление и расширение функционала.

В Visual Studio настройте свойства элементов управления, чтобы избежать конфликтов ввода: например, установите минимальные и максимальные значения слайдеров и ограничьте длину текста в полях ввода.

Обработчики событий должны минимально влиять на производительность. Для этого обновляйте график только при завершении изменения параметров, а не при каждом движении слайдера (используйте флаг или таймер).

В итоге пользователь получает интуитивно понятные элементы управления, позволяющие изменять параметры графика в реальном времени без перезапуска приложения.

Компиляция и запуск проекта с визуализацией графика

После написания кода для отрисовки графика необходимо корректно скомпилировать проект и запустить его с учетом использования графических библиотек.

1. Откройте решение в Visual Studio и убедитесь, что активна конфигурация Debug и платформа x86 или x64 в зависимости от битности подключаемой библиотеки.
2. Перейдите в меню Project → Properties.
3. В разделе C/C++ → General → Additional Include Directories добавьте путь к заголовочным файлам используемой графической библиотеки (например, C:\Libraries\SDL2\include).
4. В разделе Linker → General → Additional Library Directories укажите путь к директориям с .lib файлами (например, C:\Libraries\SDL2\lib\x64).
5. В разделе Linker → Input → Additional Dependencies добавьте имена нужных библиотек, например:
   • SDL2.lib
   • SDL2main.lib
   • opengl32.lib (если используется OpenGL)
6. Скопируйте DLL-файлы графической библиотеки (например, SDL2.dll) в папку с исполняемым файлом: $(OutDir).
7. Нажмите Ctrl+Shift+B для сборки проекта. Убедитесь, что в окне Output нет ошибок компиляции и линковки.
8. Нажмите Ctrl+F5 для запуска без отладки. При успешной конфигурации появится окно с визуализацией графика.

Если окно не отображается, проверьте наличие DLL-файлов в каталоге сборки и правильность подключения всех зависимостей.

Вопрос-ответ:

Какие библиотеки нужно использовать для построения графиков на C в Visual Studio?

Для построения графиков на C в Visual Studio часто используются библиотеки, такие как SDL2, OpenGL или GTK+. SDL2 позволяет работать с графикой и мультимедиа, OpenGL — с 3D-графикой, а GTK+ подходит для создания оконных приложений с графическими элементами. Важно правильно подключить эти библиотеки и настроить проект для их использования.
