В CorelDRAW разделение кривой – одна из ключевых операций для точной работы с векторной графикой. Для выполнения этой задачи достаточно нескольких инструментов, доступных в стандартном наборе программы. Это позволяет эффективно редактировать сложные объекты, разбивая их на отдельные сегменты без потери качества.
Самый простой способ разделить кривую – использование инструмента «Нож», который позволяет разрезать линию в выбранных точках, сохраняя исходную форму. Альтернативный метод – применение функции «Разделить объект» в контекстном меню, которая автоматически отделяет сегменты между узлами.
Для точного контроля разделения рекомендуется работать с режимом узлов (Node Edit) – здесь можно вручную выбрать точки разреза, что повышает качество редактирования. Комбинация этих методов облегчает подготовку сложных макетов и оптимизирует процесс создания векторных иллюстраций.
Как использовать инструмент «Нож» для разделения кривой
Инструмент «Нож» в CorelDRAW позволяет разрезать кривую на несколько сегментов, сохраняя при этом точность и форму. Для начала выберите объект, который хотите разделить. Активируйте инструмент «Нож» на панели инструментов или нажмите клавишу Alt+F4 (в зависимости от версии CorelDRAW).
Чтобы выполнить разрез, проведите линию ножом по нужному участку кривой. Можно использовать прямолинейный разрез или создать криволинейный, удерживая и перемещая курсор свободно. При пересечении кривой «Нож» автоматически разрезает объект в точках пересечения.
Для точного позиционирования линии разреза используйте дополнительные направляющие или сетку. Если требуется разрезать по определённым точкам узлов, активируйте отображение узлов (Ctrl+Shift+N) и ориентируйтесь на них.
После разреза каждая часть кривой становится отдельным объектом, что позволяет редактировать их независимо. Для удаления лишних сегментов выделите их и нажмите Delete. Чтобы объединить части обратно, используйте команду Объединить кривые в меню Объект → Объединить.
Обратите внимание, что инструмент «Нож» не изменяет исходную форму линий, а только разделяет их, сохраняя исходные узлы и кривизну. При необходимости разделение можно выполнить несколько раз для создания сложных разрезов.
Применение функции «Разделить объект» для кривых

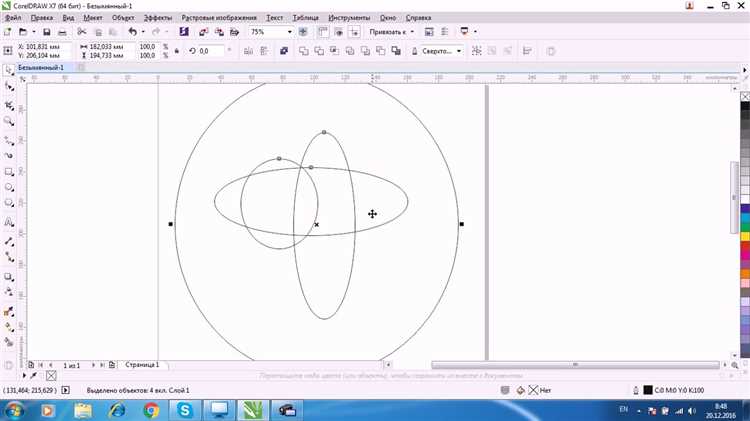

Функция «Разделить объект» в CorelDRAW позволяет разрезать кривую в точках пересечения с другим объектом или кривой. Для её применения необходимо выделить обе кривые, между которыми требуется разделение, затем выбрать инструмент «Разделить объект» на панели свойств или через меню «Объект» → «Разделить».
После выполнения операции исходная кривая будет разбита на отдельные сегменты в местах пересечения. Это особенно полезно для создания сложных форм, когда требуется точечное разделение без изменения узлов вручную.
Важно учитывать, что функция работает только при наличии пересечений. Если кривые не соприкасаются, разделения не произойдет. Для повышения точности стоит увеличить масштаб и проверить, совпадают ли узлы пересечения, чтобы избежать разрывов.
После разделения рекомендуется проверить отдельные части кривой на наличие лишних узлов и удалить их через инструмент «Форма» для оптимизации объекта и упрощения дальнейшей работы.
Использование «Разделить объект» сокращает время работы с кривыми, позволяя быстро создавать сложные контуры и готовить их к дальнейшему редактированию или экспорту.

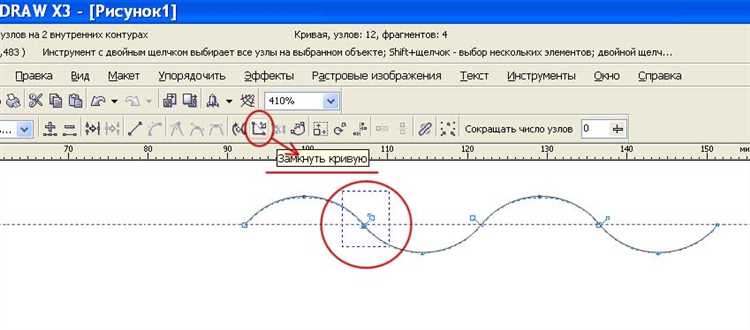

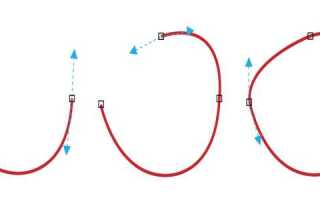

Разделение кривой с помощью узлов и инструмента «Форма»
Для разделения кривой в CorelDRAW первым шагом выделите объект и активируйте инструмент «Форма» (клавиша F10). В режиме редактирования узлов выберите точку на кривой, где требуется разделение.
Чтобы создать разрыв, необходимо преобразовать выбранный узел в острый. Для этого щёлкните по узлу правой кнопкой мыши и выберите «Разделить кривую» или воспользуйтесь командой Break Curve at Selected Nodes в контекстном меню. Это действие разделит исходную кривую на две независимые части в выбранной точке.
Если узлы расположены слишком близко или не совпадают с требуемым местом разделения, используйте инструмент «Добавить узел» для точной фиксации точки разрыва. После этого примените разрыв к новому узлу.
Важно помнить, что разделённые кривые можно перемещать и редактировать отдельно. Для проверки корректности разделения выделите каждую часть и убедитесь, что узлы не связаны между собой.
Способы разделения кривой через команду «Отрезать» в CorelDRAW
Команда «Отрезать» в CorelDRAW позволяет быстро разделить кривую на части с сохранением точности. Она работает, удаляя участок кривой между двумя точками пересечения с другой кривой или прямой.
Основные методы применения команды «Отрезать»:
- Отрезание с помощью пересекающихся объектов:
- Выделите обе кривые или объект и линию, которые пересекаются в нужных местах.
- В меню выберите «Объект» → «Отрезать» или используйте комбинацию клавиш Ctrl+K.
- CorelDRAW удалит часть кривой, находящуюся между точками пересечения, разделив объект на сегменты.
- Разделение сложных кривых через вспомогательные линии:
- Создайте вспомогательную прямую или кривую, которая пересекает исходную кривую в точках, где нужно разделить.
- Выделите обе кривые и примените «Отрезать».
- Удалите лишние части вспомогательных линий, чтобы получить разделённые сегменты основной кривой.
- Использование «Отрезать» для создания разрывов в кривой:
- Проведите линию точно через кривую в месте разрыва.
- Примените «Отрезать» и удалите ненужный сегмент, оставив разрыв.
- При необходимости отредактируйте узлы для точного позиционирования разрыва.
Рекомендации по работе с командой «Отрезать»:
- Для точного разделения используйте инструмент «Перо» или «Кривая Безье» для создания вспомогательных линий.
- При работе с несколькими пересечениями убедитесь, что выделены именно те объекты, которые должны быть отрезаны.
- Перед применением «Отрезать» разблокируйте все объекты и сгруппируйте их, если требуется сохранить порядок элементов.
- После разделения рекомендуется проверить и при необходимости сгладить узлы для корректного отображения сегментов.
Использование контуров для разрезания сложных кривых
В CorelDRAW контуры позволяют эффективно разрезать даже самые сложные кривые, обеспечивая точное деление и сохранение исходных форм. Для этого используется инструмент «Контур» (Contour), который создаёт дубликат объекта с отступом, позволяя вырезать или разделять части кривой.
- Выделите исходную кривую, которую необходимо разрезать.
- Перейдите в меню «Эффекты» и выберите «Контур».
- Установите необходимое расстояние контура – оно задаст толщину области, по которой будет проходить разрезание.
- Выберите тип контура: внутренний или внешний, в зависимости от того, с какой стороны должна быть сформирована линия разреза.
- После создания контура нажмите кнопку «Применить» и преобразуйте контур в объект через меню «Объект» → «Разгруппировать».
- Выделите исходную кривую и созданный контур, используйте инструмент «Объединение» (Weld) или «Вычитание» (Trim) для точного вырезания нужных частей.
При работе с многоузловыми и изогнутыми кривыми рекомендуется увеличивать масштаб для более точного выделения точек разреза и избегать создания лишних узлов, которые могут повлиять на плавность линий.
- Контуры удобны для создания двойных линий и рамок, которые потом можно разрезать по внутреннему или внешнему краю.
- Использование контура позволяет избежать ручной работы с каждым узлом, ускоряя процесс разделения.
- После создания контура можно легко корректировать форму разреза, изменяя параметры отступа.
Использование контуров – оптимальный способ разделения сложных кривых, когда требуется высокая точность и возможность последующей доработки сегментов.
Разделение кривой при помощи горячих клавиш и сочетаний
В CorelDRAW для быстрого разделения кривой используется инструмент «Нож» с поддержкой горячих клавиш. Чтобы активировать «Нож», нажмите Ctrl+F4. Затем кликните по кривой в точке разреза, удерживая Shift для точного выбора сегмента.
Для разделения кривой в конкретной точке можно использовать сочетание Ctrl+K. Сначала выделите кривую, поставьте узел, где нужно разрезать, затем нажмите Ctrl+K – кривая разделится на два объекта по выбранному узлу.
Еще один метод – выделить кривую и применить команду «Разделить объекты» через Ctrl+Shift+K. Это позволяет разрезать кривую по всем узлам, выбранным в данный момент, без необходимости переключения инструментов.
Для отмены разделения и объединения обратно используйте Ctrl+L, чтобы соединить выделенные сегменты в единую кривую.
Эффективное применение этих сочетаний позволяет оптимизировать работу и сократить время на точечное редактирование сложных кривых.
Как сохранять части кривой после разделения для дальнейшей работы
После разделения кривой в CorelDRAW важно сохранить каждую часть отдельно для удобного редактирования. Для этого используйте инструмент «Выделение» (Pick Tool) и кликните по нужной части. Чтобы избежать случайного объединения, сразу примените команду «Разгруппировать» (Ctrl+U), если объекты объединены.
Сохраните каждую часть как отдельный объект, воспользовавшись функцией «Сохранить выделенное как» (File → Export → Selected Only), выбрав формат CDR или SVG для дальнейшей работы с вектором. Для временного хранения используйте папки и слои: переместите каждый фрагмент в отдельный слой через окно «Объекты» (Object Manager), что упрощает управление и позволяет скрывать или блокировать части.
Для быстрого возврата к разделённым частям рекомендуется создать дубликаты (Ctrl+D) перед изменениями. Если часть кривой требует доработки, выделите её, откройте узлы (F10), и корректируйте без влияния на остальные сегменты. При сохранении проекта обязательно активируйте функцию «Сохранить с поддержкой узлов» в параметрах файла, чтобы сохранить всю структуру кривых.
Вопрос-ответ:
Как в CorelDRAW разделить кривую на несколько частей без использования сложных инструментов?
В CorelDRAW можно разделить кривую простым способом — с помощью инструмента «Нож» (Knife). Для этого нужно выбрать кривую, затем активировать «Нож» на панели инструментов и провести линию разреза по нужному месту. После этого кривая будет разделена на части, которые можно перемещать или редактировать отдельно.
Можно ли разделить кривую в CorelDRAW с помощью инструментов узлов, и как это сделать?
Да, разделение кривой возможно через редактирование узлов. Для этого сначала выберите инструмент «Узел» (Shape Tool), щёлкните на кривой, чтобы увидеть узлы, затем выберите узел, возле которого хотите сделать разрыв. Кликните правой кнопкой и выберите «Разделить кривую» или используйте клавишу Ctrl+K. После этого кривая будет разделена в выбранной точке, что позволит работать с отдельными частями.
Какие есть альтернативные методы для разделения кривой в CorelDRAW, если инструмент «Нож» недоступен?
Если инструмент «Нож» не подходит, можно применить инструмент «Разрезать по линиям» (Trim). Для этого создайте дополнительную линию или объект, который пересекает кривую в нужном месте. Затем выделите оба объекта, и через меню «Объект» — «Разрезать» — выберите «Trim». Это позволит разделить исходную кривую на части, используя пересечение с другим объектом.
Что делать, если после разделения кривой в CorelDRAW части слипаются и не разделяются визуально?
Такое происходит, когда части кривой остаются объединёнными в один объект. Чтобы отделить их, после разделения нужно выделить объект и применить команду «Разгруппировать» (Ctrl+U). Если это не помогает, попробуйте использовать «Разъединить контуры» (Break Apart), что разделит части на самостоятельные объекты, которые затем можно свободно перемещать и редактировать отдельно.
