Угловой размер в ArchiCAD используется для точного измерения и отображения углов между элементами конструкции. Для корректного размещения размерного текста и стрелок важно учитывать особенности инструмента «Размер угловой», доступного в панели измерений.
Перед установкой углового размера необходимо выбрать правильные объекты: угловой размер работает только с двумя пересекающимися линиями или ребрами. Если элементы не пересекаются, измерение не сработает. Для точности рекомендуется включить привязку к объектам и настроить рабочую ось в соответствии с проектируемым уровнем.
При размещении размерной линии важно ориентироваться на положение стрелок и текста, чтобы они не перекрывали другие элементы чертежа. ArchiCAD позволяет вручную корректировать расположение текста, а также использовать параметры отступа для повышения читаемости. Автоматическая корректировка углов и линий помогает избежать наложений.
Особое внимание стоит уделить настройкам стиля размерного текста: шрифт, размер, интервал и цвет должны соответствовать стандартам проекта. Это не только улучшит визуальное восприятие, но и упростит дальнейшее редактирование и внесение изменений в чертеж.
Выбор инструмента для установки углового размера
В ArchiCAD для установки углового размера применяется инструмент “Угловой размер”, расположенный в панели измерений. Он обеспечивает точное указание угла между двумя выбранными элементами или линиями.
При выборе инструмента важно учитывать тип объекта, к которому будет привязываться размер: для стен и перегородок подходит стандартный угловой размер, для сложных многоугольных форм – рекомендуется использовать ручное указание точек для повышения точности.
Если угол нужно проставить между элементами, созданными разными инструментами (например, линия и стена), выбирайте режим “Измерение угла между двумя линиями”, а не автоматический привязчик к элементам. Это предотвратит ошибки в вычислениях.
Для быстрой установки углового размера в проектах с большим количеством однотипных элементов используйте горячие клавиши и заранее настройте параметры точности и отображения углов в диалоговом окне инструмента. Это ускорит процесс и обеспечит единообразие размеров.
В случае сложных углов с несколькими пересекающимися линиями применяйте дополнительный инструмент выделения для точного выбора именно тех отрезков, между которыми необходимо измерение.
Настройка параметров углового размера перед нанесением
Перед установкой углового размера в ArchiCAD важно тщательно настроить его параметры для точного и удобного отображения на чертеже.
- Выбор стиля размера: Перейдите в меню «Настройки размеров» и выберите подходящий стиль углового размера или создайте новый, учитывая толщину линий, тип стрелок и шрифты.
- Единицы измерения: Убедитесь, что в параметрах указаны правильные единицы (градусы) и точность отображения (например, 0,1°), чтобы избежать округлений.
- Положение текста: Настройте расположение текста с угловым размером – внутри или вне измеряемого угла. Оптимально выбрать положение вне, чтобы текст не перекрывал линии.
- Отступы и зазоры: Задайте расстояние между стрелками и текстом, а также отступ от угла, чтобы обеспечить читаемость без наложения элементов.
- Тип стрелок: Используйте стрелки с четкими кончиками (например, «стрелка» или «уголок») для однозначного восприятия угловых отметок.
- Цвет и слой: Присвойте размеру соответствующий цвет и слой, чтобы облегчить последующую работу с чертежом и его визуальное восприятие.
Только после проверки и точной настройки всех параметров переходите к нанесению углового размера на объект.
Правильное позиционирование точек для точного измерения угла
Точность углового размера в ArchiCAD напрямую зависит от правильного выбора и установки контрольных точек. Следуйте следующим рекомендациям для минимизации ошибок и получения корректных данных.
- Выбор вершин угла
- Точки измерения должны быть расположены точно на вершинах угла, где пересекаются линии или элементы конструкции.
- Используйте режим привязки к узлам (snap to nodes) для фиксации точек на крайних координатах элементов.
- Использование опорной точки угла
- Точка основания угла должна совпадать с реальной вершиной пересечения, а не смещаться внутрь или наружу.
- Проверяйте, чтобы точка не была смещена вследствие округления или визуальных искажений при масштабировании.
- Контроль линий, образующих угол
- Линии, между которыми измеряется угол, должны иметь точное направление, без случайных отклонений.
- При необходимости, выровняйте линии с помощью инструментов выравнивания ArchiCAD, чтобы исключить влияние мелких погрешностей.
- Проверка позиции контрольных точек
- Используйте функции увеличения и панорамирования для детальной проверки расположения точек.
- При работе с 3D-моделью убедитесь, что точки лежат в одной плоскости, соответствующей проектируемому углу.
- Дополнительные рекомендации
- Избегайте выбора точек на пересечениях с элементами, не относящимися к измеряемому углу.
- Если угол сложный (несколько элементов или кривые), разбивайте измерение на отдельные участки с четкими контрольными точками.
Использование вспомогательных линий для выравнивания углового размера
В ArchiCAD точное позиционирование углового размера достигается через использование вспомогательных линий. Они служат опорой для начала и конца размерной цепочки, обеспечивая строгое выравнивание элементов.
Для создания вспомогательных линий применяйте инструмент Линия или Линия сетки. Важно установить их по ключевым точкам конструкции – углам, пересечениям стен или монтажным осям. Это гарантирует, что размер будет привязан именно к нужным объектам.
Перед установкой углового размера активируйте режим привязки к вспомогательным линиям. Он обеспечивает автоматическое «защелкивание» размера на линиях, исключая смещения и неточности.
Используйте вспомогательные линии для визуального контроля углов и длин. Их наличие позволяет избежать ошибок при отображении размеров на сложных участках, где прямое измерение затруднено.
Рекомендуется создавать вспомогательные линии с четко заданными координатами, используя цифровой ввод. Это повышает точность и облегчает редактирование размеров при изменениях проекта.
После установки углового размера вспомогательные линии можно временно скрыть или перевести в слой с отключенной видимостью, чтобы не загромождать рабочее пространство, сохраняя при этом корректность размеров.
Изменение и корректировка уже нанесённого углового размера
Для редактирования углового размера в ArchiCAD используйте инструмент «Редактировать размер» в панели свойств или двойной клик по размерной линии. В открывшемся диалоговом окне можно изменить параметры: точность отображения угла, формат измерения (градусы, радианы), а также стиль стрелок и текст размера.
Чтобы изменить положение размерной линии, выделите размер и переместите маркеры привязки на соответствующие элементы модели. Для точной подстройки используйте координатные оси и привязки к геометрии – это обеспечит корректное отображение угла при любых изменениях конструкции.
Для исправления некорректного угла обновите точки привязки, щёлкнув на узлах или гранях, которые определяют размер. При необходимости добавьте вспомогательные линии или точки, чтобы расширить возможности точной привязки.
Если необходимо изменить текстовую информацию углового размера, откройте панель «Параметры текста» и отредактируйте шаблон отображения, включая добавление префиксов, суффиксов или изменение шрифта без потери связи с параметрами измерения.
При массовом изменении параметров размеров применяйте инструменты «Настройки размерных стилей» для одновременного обновления всех угловых размеров проекта, что гарантирует единообразие и ускоряет процесс корректировки.
Работа с масштабами при отображении угловых размеров
В ArchiCAD корректное отображение угловых размеров напрямую зависит от правильной настройки масштаба чертежа. Угловой размер воспринимает масштаб проекта, поэтому несоответствие между масштабом и настройками инструмента приводит к искажению визуализации и неверным значениям.
Основной принцип: угловой размер должен автоматически масштабироваться в соответствии с масштабом листа, на котором отображается чертеж. Для этого в свойствах размера необходимо использовать опцию “Масштаб по листу” (Scale by Drawing Scale).
При работе с крупными масштабами (например, 1:20 или 1:10) важно проверить, что линии и стрелки размеров сохраняют читаемость и не становятся слишком мелкими. Для этого в настройках размеров задайте минимальные значения толщины линий и шрифтов, которые не будут уменьшаться при масштабировании.
В проектах с несколькими видами и разными масштабами желательно использовать отдельные типы угловых размеров с индивидуальными параметрами под каждый масштаб. Это позволит избежать ручной корректировки при смене масштаба и обеспечит стабильное отображение.
Для точного позиционирования угловых размеров учитывайте, что точки привязки должны быть заданы в модели, а не только на листе. Это исключит смещение при изменении масштаба и сохранит правильность геометрии размерных линий.
Если угловой размер задан в модели и корректно масштабируется, но визуально кажется слишком мелким или крупным, используйте настройку “Масштаб размеров” (Size Scale Factor) в параметрах инструмента для тонкой настройки итогового отображения без изменения масштаба чертежа.
Автоматизация нанесения угловых размеров с помощью шаблонов
В ArchiCAD для ускорения процесса нанесения угловых размеров эффективно применять шаблоны размеров, которые заранее настроены под конкретные требования проекта. Создавая шаблон, задайте параметры шрифта, цвет, тип линии и формат числового обозначения угла. Это позволит избежать повторных настроек при каждой новой разметке.
Настройте шаблон таким образом, чтобы он учитывал особенности рабочего масштаба и плотность информации на чертеже, оптимизируя читаемость. Рекомендуется фиксировать точки привязки на углах элементов с помощью стандартных или пользовательских маяков, что гарантирует точность размеров при автоматическом нанесении.
Для применения шаблона используйте команду «Нанести размеры по шаблону», которая автоматически определит углы между выбранными стенами или элементами, выставит размеры с нужными параметрами и расположит подписи без пересечений.
Регулярное обновление и сохранение шаблонов в библиотеке проекта обеспечивает единообразие оформления и сокращает время работы, особенно при массовом создании документации. Интеграция с механизмом фильтров позволяет автоматически выбирать объекты для нанесения угловых размеров только на заданных слоях или в определённых зонах модели.
Решение распространённых ошибок при установке угловых размеров
Ошибка с неправильным направлением угла возникает, если элементы не расположены в правильном порядке выделения. Для точного измерения сначала выберите первый элемент, а затем второй по часовой или против часовой стрелки, в зависимости от требуемого результата.
Неправильное положение текста углового размера связано с настройками выноски. Проверьте параметры смещения и ориентации текста в палитре настройки размеров, чтобы надпись не перекрывала чертеж и оставалась читаемой.
Если угловой размер не отображается корректно при изменении масштаба, проверьте настройки масштабирования аннотаций в проекте. Включение опции «масштабирование по виду» гарантирует адаптацию размеров и текста к текущему масштабу чертежа.
При наложении нескольких угловых размеров на одном участке используйте функцию сдвига выносок, чтобы избежать перекрытия и обеспечить чёткое визуальное восприятие.
Частая ошибка – использование углового размера на криволинейных объектах без предварительного разбиения на линейные сегменты. В таких случаях предварительно разбейте кривые на прямые участки или применяйте специальные инструменты измерения дуг.
Наконец, неправильное определение нуля угла может привести к смещению отображаемого значения. Проверьте и при необходимости скорректируйте базовое направление отсчёта углов в настройках размеров.
Вопрос-ответ:
Как правильно выбрать точку отсчёта для углового размера в ArchiCAD?
В ArchiCAD для установки углового размера важно сначала выделить вершину угла, которая станет базовой точкой измерения. Эта точка должна находиться в месте пересечения двух линий или элементов, угол между которыми нужно измерить. После выбора вершины программа предложит отметить два луча, ограничивающих угол, по которым будет вычисляться размер. Такой подход гарантирует точность и удобство дальнейшего редактирования.
Можно ли изменить стиль отображения углового размера в ArchiCAD, и если да, как это сделать?
Да, в ArchiCAD можно настроить внешний вид углового размера. Для этого следует открыть настройки измерительных элементов и выбрать раздел, связанный с размерами. Там можно изменить цвет, толщину линий, размер и шрифт текста, а также форму стрелок и положение числовых обозначений. Это позволяет адаптировать размеры под требования конкретного проекта и сделать чертёж более читаемым.
Как избежать ошибок при установке углового размера в сложных моделях с большим количеством пересечений?
В сложных моделях нужно внимательно выбирать точки и линии для измерения угла. Рекомендуется использовать функцию «привязки» к элементам, чтобы точно зафиксировать начало и концы измеряемого угла. Если пересечения слишком плотные, лучше временно скрыть ненужные слои или элементы, чтобы избежать неправильного выбора. Также полезно контролировать правильность установки углового размера, проверяя значения вручную, если есть сомнения.

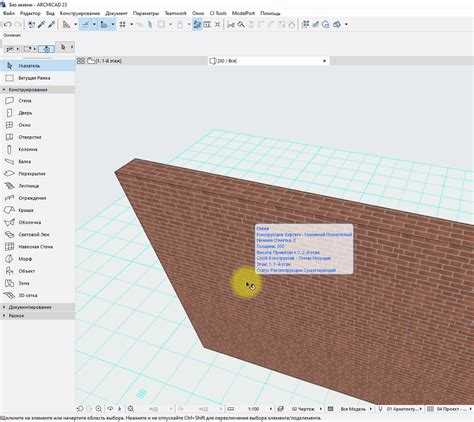

Какие особенности стоит учитывать при работе с угловыми размерами на 3D-видах в ArchiCAD?
При работе с угловыми размерами в 3D-видах необходимо учитывать ориентацию модели и плоскость, на которой происходит измерение. Угловой размер в 3D может быть не так нагляден, как в плане, поэтому важно выставить вид таким образом, чтобы линии угла были хорошо видны и не накладывались друг на друга. Для удобства можно использовать режимы прозрачности или изоляции, чтобы сфокусироваться на нужных элементах.
Как корректно обновить угловой размер после изменения геометрии в ArchiCAD?
Если геометрия изменена, угловой размер в ArchiCAD обычно обновляется автоматически, если он привязан к элементам модели. Однако иногда может понадобиться вручную перетащить точки привязки или удалить и заново поставить размер, если автоматическое обновление не сработало. Рекомендуется проверять размеры после каждого значительного изменения, чтобы исключить неточности в документации.
Как правильно задать точку отсчёта для углового размера в ArchiCAD?
Чтобы угловой размер отображался корректно, необходимо выбрать две линии, между которыми нужно измерить угол. При этом важно, чтобы обе линии были заданы как элементы чертежа, а не просто графическими объектами. После выбора линий инструмент автоматически определит точку пересечения или вершину угла. Если вершина не определяется автоматически, можно вручную указать точку угла с помощью привязки. Это позволит правильно вывести размер с отображением угла между выбранными линиями.
Какие настройки углового размера в ArchiCAD позволяют изменить стиль отображения числового значения угла?
В ArchiCAD параметры отображения углового размера регулируются через панель свойств инструмента размерного текста. Здесь можно выбрать формат числового значения: градусы, радианы, или даже дробное представление градусов. Также доступна настройка шрифта, размера текста, положения надписей и цвета. При необходимости можно добавить префикс или суффикс к значению, например, символ градуса. Чтобы изменения вступили в силу, достаточно после настройки параметров применить их к выбранному размеру или создать новый стиль размерного текста, который будет использоваться для всех угловых размеров на проекте.
