Полярные графики позволяют визуализировать зависимости, которые труднее представить в прямоугольных координатах, особенно если речь идет о радиус-векторах, угловых изменениях или симметричных функциях. В Mathcad создание таких графиков занимает минимум времени благодаря встроенной поддержке полярных координат. Однако для точного представления и анализа важно правильно настроить параметры и использовать специфичные функции программы.
Для начала построения полярного графика в Mathcad необходимо использовать функцию polarplot, которая автоматически интерпретирует данные в полярных координатах. В качестве аргументов функция принимает значения угла и радиуса. Чтобы избежать ошибок, важно удостовериться, что данные подаются в правильном формате – углы должны быть выражены в радианах, а радиусы – в соответствующих единицах измерения. Для преобразования углов из градусов в радианы используется встроенная функция radians().
После того как данные подготовлены, можно переходить к настройке внешнего вида графика. В Mathcad доступны опции для изменения сетки, типов линий и цветовых схем. Одной из особенностей является возможность использования выражений для задания радиуса, что позволяет строить более сложные кривые, такие как спирали или лисы Розы. Однако стоит помнить, что для таких графиков точность вычислений имеет решающее значение, особенно при работе с большими значениями углов или малыми шагами.
Настройка рабочей области для построения полярных графиков
Для построения полярных графиков в Mathcad важно правильно настроить рабочую область. Стандартная область отображения графиков предполагает использование декартовых координат, но для полярных графиков требуется дополнительная настройка. В первую очередь необходимо задать формат осей и разметку, чтобы обеспечить точную визуализацию данных.
Начать настройку нужно с выбора типа графика. В Mathcad полярный график создается с помощью встроенной функции polarplot. Для этого необходимо ввести нужные данные и указать функцию, которую нужно отобразить в полярной системе координат. Важно помнить, что угол измеряется в радианах, а не в градусах, что необходимо учитывать при построении графика.
После этого стоит настроить оси. Полярная система координат имеет одну ось для угла (θ) и одну для радиуса (r). Убедитесь, что ось угла настроена на 0-360 градусов или 0-2π радиан в зависимости от предпочтений. Ось радиуса должна быть настроена с достаточным диапазоном значений, чтобы график отображался корректно. Часто используется диапазон от 0 до максимального значения функции, но иногда этот диапазон можно варьировать в зависимости от специфики задачи.
Для правильного отображения важно учесть следующее:
- Проверьте масштаб оси радиуса, чтобы данные не выходили за пределы рабочей области.
- Настройте шаги по углу таким образом, чтобы график не был слишком разреженным или, наоборот, слишком плотным. Рекомендуемый шаг для угла – 0.1-0.2 радиан.
- Отображение сетки должно быть выбрано таким образом, чтобы она не мешала восприятию графика, но при этом сохраняла свою информативность.
Для настройки осей можно использовать меню «Ось» в Mathcad, где можно вручную задать диапазоны значений для каждой оси. Также можно настроить цвет и стиль линий, чтобы график был удобочитаемым и эстетически привлекательным.
Когда все параметры настроены, важно провести тестовое построение графика для проверки корректности отображения. Мелкие недочеты, такие как некорректный масштаб оси или неправильные границы диапазона, могут существенно исказить результат. По мере работы с графиком настройку можно корректировать в зависимости от требований задачи.
Выбор данных и преобразование их для полярных координат
Для построения полярных графиков в Mathcad необходимо правильно выбрать данные и выполнить их преобразование из декартовой системы координат в полярную. Это преобразование важно для визуализации зависимостей, где оси X и Y заменяются на радиус (r) и угол (θ).
В первую очередь, важно понять, какие данные следует использовать. Полярная система координат лучше подходит для отображения зависимостей, где результат измеряется как функция от угла. Часто такие графики применяются в задачах с круговыми траекториями, радиусами и угловыми скоростями.
Типичные примеры данных для полярных графиков:
- Графики зависимости радиуса от угла (например, для моделей движения по круговой траектории).
- Графики амплитуды от угла (например, для анализа распределений интенсивности волн, света или звука).
- Данные о положении объектов в круговых или циклических системах.
Чтобы построить полярный график, необходимо выполнить преобразование из декартовой системы координат. Для этого из значений X и Y можно получить полярные координаты следующим образом:
- Радиус (r): Рассчитывается по формуле
r = √(X² + Y²)
. Это расстояние от начала координат до точки (X, Y). - Угол (θ): Угол рассчитывается через арктангенс:
θ = arctg(Y / X)
. Угол измеряется в радианах, но может быть преобразован в градусы, если это необходимо.
В некоторых случаях угол может быть определён с учетом квадранта, в котором расположена точка, чтобы избежать неоднозначности в значении угла. Для этого используется функция atan2(Y, X)
, которая автоматически учитывает все квадранты.
После того, как данные преобразованы, они могут быть использованы для построения полярного графика. В Mathcad это осуществляется с помощью функций, которые непосредственно обрабатывают полярные координаты. Обычно для этого используется функция polarplot
, которая принимает на вход два вектора: один для радиусов (r), другой для углов (θ).
Некоторые рекомендации при работе с полярными графиками:
- Для корректной визуализации данных, всегда проверяйте диапазон значений угла. Обычно он находится в пределах от 0 до 2π (для радиан) или от 0 до 360° (для градусов).
- Если данные содержат нулевые значения радиуса, необходимо либо исключить такие точки, либо обработать их специальным образом, чтобы избежать неопределённости при построении графика.
- Следует внимательно следить за единицами измерений: если используются градусы, то их нужно правильно перевести в радианы, так как Mathcad ожидает радианы в большинстве математических функций.
После завершения преобразования можно приступать к визуализации и анализу полярного графика. Важно, чтобы данные соответствовали выбранной модели и правильно отображали зависимость между радиусом и углом.
Использование встроенных функций для построения полярных графиков
Mathcad предоставляет несколько встроенных функций для эффективного построения полярных графиков. Для начала важно понять, что полярные графики в Mathcad строятся с использованием координат в полярной системе, где каждая точка представляется радиусом и углом.
Один из ключевых инструментов – функция polarplot
, предназначенная для отображения графиков в полярных координатах. Эта функция позволяет визуализировать зависимости между радиусом и углом, предоставляя удобный способ для анализа различных типов данных, например, радиусных кривых или функций угловых зависимостей.
Пример использования функции polarplot
:
polarplot(θ, r)
Здесь θ
– это вектор углов (обычно в радианах), а r
– вектор значений радиуса, соответствующих каждому углу. Важно, чтобы длина векторов θ
и r
была одинаковой, иначе Mathcad выдаст ошибку.

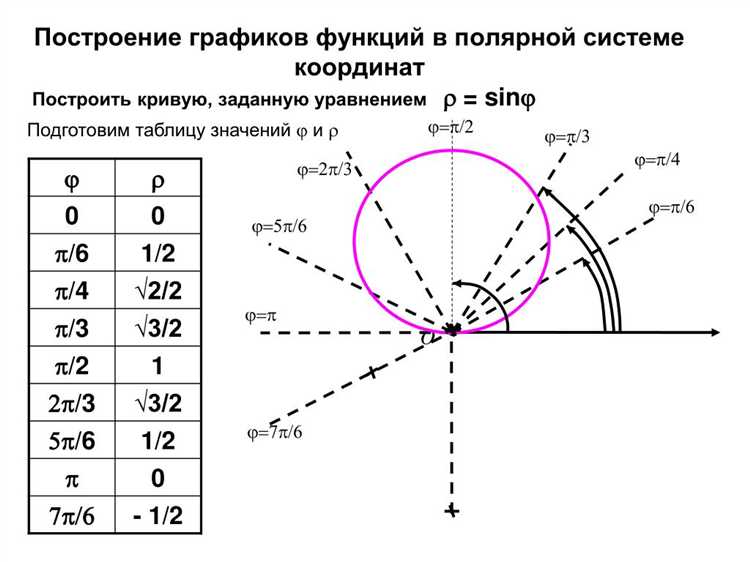

Для построения полярного графика функции, например, r = sin(θ)
, нужно ввести следующий код:
θ := 0, 0.1, 2*π r := sin(θ) polarplot(θ, r)
Здесь мы создаём вектор углов от 0 до 2π с шагом 0.1 и рассчитываем значения радиуса с использованием синуса угла.
Также можно использовать функцию polar
, которая предоставляет более гибкие возможности. Например, она позволяет использовать дополнительные параметры для настройки вида графика, включая цвет, толщину линий и другие элементы визуализации.
Для более сложных зависимостей можно комбинировать полярные графики с другими встроенными функциями. Например, функция polargrid
добавляет сетку, что помогает более точно интерпретировать графики, а polaraxes
позволяет настроить оси для полярных координат.
Важно помнить, что при работе с полярными графиками, Mathcad поддерживает вычисления с углами в радианах. При необходимости конвертации углов в градусы следует использовать функцию deg(θ)
.
Используя эти функции, можно не только строить стандартные полярные графики, но и настраивать их внешний вид, комбинировать с другими типами графиков и интегрировать с аналитическими вычислениями. Такой подход значительно упрощает работу с полярными координатами в различных областях науки и инженерии.
Добавление меток и аннотаций на полярный график
Метки и аннотации на полярных графиках в Mathcad играют ключевую роль в улучшении восприятия данных, выделении важных точек и добавлении контекста к графическому представлению. Для их добавления используются встроенные инструменты и функции программы, которые позволяют точно настроить расположение и внешний вид аннотаций.
В Mathcad можно использовать следующие способы добавления меток и аннотаций:
- Метки на оси: Полярная система координат в Mathcad имеет радиальную и угловую оси. Для добавления меток на эти оси необходимо использовать команду для ввода значений в настройках графика, указав желаемые параметры через меню «Properties».
- Метки точек: Для выделения точек на графике можно использовать команду
point
, которая позволяет указать конкретные координаты на полярном графике. Важно помнить, что для полярных координат это будет пара значений радиуса и угла. - Добавление текста: Для добавления текста в определённую точку графика можно воспользоваться функцией
text
, где можно указать текст и его позицию в координатах полярной системы. Это удобно для подписывания точек данных, отображения значений или дополнительного пояснения. - Использование стрелок: Стрелки в Mathcad можно добавить с помощью функции
arrow
, что полезно для указания направлений или выделения важных участков графика. Стрелки можно настроить по длине, цвету и толщине линии. - Множественные аннотации: В случае необходимости добавления нескольких аннотаций или меток на полярный график можно использовать систему многократного добавления объектов, указав параметры для каждой аннотации через отдельные строки в графическом редакторе.
Для точной настройки и корректного отображения аннотаций важно использовать правильные единицы измерения. Например, угловые значения должны быть указаны в радианах или градусах, в зависимости от предпочтений и контекста задачи. Убедитесь, что метки и аннотации не перекрывают важные участки графика и не создают излишней загромождённости.
Mathcad позволяет также управлять прозрачностью и стилем линий аннотаций, что повышает читаемость графиков при добавлении множества элементов. Комбинирование различных видов аннотаций, таких как линии, точки и текстовые подписи, позволяет создать наглядный и информативный полярный график, который легко интерпретировать.
Настройка внешнего вида полярного графика в Mathcad
Для настройки внешнего вида полярного графика в Mathcad необходимо использовать встроенные инструменты редактирования графиков. Для начала, выберите полярный график на панели инструментов, а затем откройте меню «Свойства графика». Здесь вы сможете настроить ключевые элементы визуализации.
Основные параметры настройки:
1. Шкала угловых координат (θ): Угол можно изменить с помощью параметра «Частота меток». Уменьшение числа меток угловых координат помогает улучшить читаемость графика при плотных данных. Рекомендуется использовать шаг 15° или 30°, в зависимости от масштаба. Для достижения большей точности можно установить угол метки вручную.
2. Шкала радиальных координат (r): Установите диапазон значений для радиальной шкалы. Для этого выберите «Диапазон» в настройках и задайте минимальное и максимальное значение радиуса. Важно, чтобы шкала релятивно соответствовала диапазону значений вашей функции, иначе график будет либо слишком сжатым, либо растянутым.
3. Цвета и стили линий: В Mathcad можно изменять цвет линии, тип линии (сплошная, пунктирная и т.д.) и толщину. Для улучшения визуальной привлекательности и удобства восприятия рекомендуется использовать контрастные цвета для нескольких кривых на одном графике. Настройка этих параметров производится через вкладку «Стили линий». При выборе цвета важно учитывать контекст графика: например, для темного фона лучше выбрать светлые оттенки линий.
4. Метки осей и заголовки: Полярный график в Mathcad позволяет добавить метки для осей и заголовки. Важно убедиться, что они не перекрывают сам график, для чего можно настроить отступы и положение. Кроме того, для меток углов можно использовать как числовые значения, так и символы (например, градусы или радианы).
5. Сетка и деления: Включение сетки позволяет улучшить восприятие данных. Установите деления с шагом, соответствующим диапазону данных, чтобы они были максимально информативными. Сетка может быть настроена как для угловых, так и радиальных координат, что способствует точному отслеживанию значений в процессе анализа.
6. Тема графика: Mathcad предлагает несколько предустановленных тем оформления, которые могут быть полезны для быстрого создания презентабельных графиков. Однако для детальной настройки, рекомендуется использовать ручную настройку цветов, стилей линий и шрифтов, чтобы график максимально соответствовал конкретной задаче.
7. Шрифты и размеры текста: Размер шрифта для осевых меток и заголовков можно настроить для лучшей читаемости. При малом размере графика шрифты можно уменьшить, чтобы все элементы помещались, но важно сохранять баланс между видимостью текста и чистотой визуализации.
Таким образом, настройка внешнего вида полярного графика в Mathcad позволяет не только улучшить визуализацию данных, но и сделать график более понятным и информативным, соблюдая гармонию между эстетикой и функциональностью.
Оптимизация графиков для наглядности и анализа
Во-первых, следует обратить внимание на выбор диапазона значений для углов и радиусов. Слишком узкий или слишком широкий диапазон может затруднить восприятие данных, поэтому важно настроить его таким образом, чтобы график заполнял область осей равномерно. Это особенно важно при визуализации циклических данных, например, для анализа периодических функций или характеристик в разных точках круговой симметрии.
Во-вторых, использование различных типов линий и маркеров помогает выделить ключевые моменты на графике. Например, для отображения тенденций можно использовать сплошные линии, а для акцентов на точках данных – маркеры. В Mathcad доступны настройки для изменения толщины линии, что помогает избежать перегрузки графика и делает его более читаемым.
Третий аспект – это выбор цветовой палитры. Насыщенные и контрастные цвета улучшают восприятие, но их следует использовать с осторожностью. Избыточное количество ярких цветов может создать визуальный шум, что затруднит анализ. Лучше всего выбирать 2-3 цвета для разных линий или серий данных и использовать их последовательно. Также стоит использовать более светлые оттенки для фона и менее значительных данных, чтобы не отвлекать внимание от основных трендов.
Не менее важным моментом является настройка легенды и подписей. На полярных графиках часто возникает ситуация, когда информация о данных становится нечитабельной из-за перекрытия. Использование кратких и однозначных подписей, а также правильное расположение легенды помогает избежать этой проблемы. Оптимальное место для легенды – в верхней части графика, чтобы не закрывать сам график, особенно если данных несколько.
Для аналитических целей полезно добавление вспомогательных линий или сетки, которая будет отображать деления углов и радиусов. Важно настроить эти линии так, чтобы они не перегружали график, а лишь помогали пользователю ориентироваться в данных. Mathcad позволяет тонко настраивать количество и тип сетки, что помогает подобрать оптимальный вариант для каждой задачи.
Наконец, стоит уделить внимание общей эстетике графика. Убедитесь, что все элементы графика, такие как оси, подписи, линии и маркеры, находятся в гармонии друг с другом. Это не только улучшит восприятие, но и поможет быстрее выявить ключевые тренды и аномалии в данных, что крайне важно при анализе.
Вопрос-ответ:
Как построить полярный график в Mathcad?
Для того чтобы построить полярный график в Mathcad, сначала нужно определить координаты точек в полярной системе. Это делается с помощью формул для радиуса (r) и угла (θ). Затем в графическом редакторе Mathcad выбирается тип графика «Полярный», и на его оси наносятся полученные значения. Можно также настроить отображение данных, чтобы график выглядел более наглядно, например, указав диапазон значений и шаг. Важно учитывать, что для корректного отображения данных углы должны быть выражены в радианах.
Как изменить внешний вид полярного графика в Mathcad?
Для изменения внешнего вида полярного графика в Mathcad необходимо выбрать его и открыть параметры графика. В меню настроек можно выбрать цвет линий, изменить толщину графиков, добавить или убрать сетку, а также настроить отображение подписей на осях. Эти настройки помогут улучшить восприятие графика и сделать его более информативным. Можно также применить различные стили линий или точек, чтобы выделить определённые элементы графика. Кроме того, доступны опции для изменения масштаба осей и границ графика.
Какие функции можно использовать для построения полярных графиков в Mathcad?
Для построения полярных графиков в Mathcad часто используются стандартные математические функции, такие как синус, косинус, тангенс и другие. Например, чтобы построить график радиуса как функции от угла, можно использовать формулу вида r(θ) = A * sin(θ), где A — это амплитуда. Важный момент: функции для полярных графиков должны быть определены в угловых единицах (радианах), иначе результаты могут быть некорректными. Также можно использовать функции для обработки данных, например, для вычисления значений на основе экспериментальных данных и их последующего отображения на полярной системе координат.
Как исправить ошибки, связанные с построением полярного графика в Mathcad?
Ошибки при построении полярного графика могут быть связаны с несколькими причинами. Во-первых, стоит проверить правильность указания диапазона углов и радиусов — они должны быть соответствующими для полярной системы координат. Если график не отображается, возможно, неправильно настроены оси или шаг между точками слишком велик. Также стоит проверить, правильно ли заданы функции, и есть ли ошибки в расчетах (например, деление на ноль или неверные значения углов). Если ошибка связана с масштабом, можно настроить его вручную в параметрах графика. Периодически полезно пересматривать формулы на наличие ошибок, так как они могут вызвать некорректное отображение графика.
