Как пользоваться mathcad 14

Mathcad 14 – специализированное программное обеспечение для инженерных расчетов, сочетающее в себе возможности вычислительного ядра и удобный интерфейс для документирования решений. Данная версия поддерживает как численные, так и аналитические вычисления, позволяя пользователям создавать наглядные и точные технические документы.

Для эффективного использования Mathcad 14 важно понимать структуру рабочего листа: вычисления выполняются в ячейках, где можно вводить формулы с использованием стандартного синтаксиса, поддерживаются функции, переменные и единицы измерения. Рекомендуется начинать с задания параметров единиц в настройках документа, чтобы избежать ошибок при расчетах и преобразованиях.

Инструменты Mathcad 14 позволяют интегрировать графики, таблицы и текстовые блоки в единый документ, что значительно облегчает анализ и презентацию инженерных данных. Для ускорения работы рекомендуется использовать горячие клавиши и встроенные шаблоны расчетов, которые сокращают время на повторяющиеся задачи.

Настройка рабочего пространства Mathcad 14 для удобства работы

Оптимизация интерфейса Mathcad 14 повышает скорость и комфорт выполнения вычислений и документирования. Для этого важно настроить панели инструментов, параметры отображения и автосохранение.

• Панели инструментов: перейдите в меню Вид → Панели инструментов и активируйте только необходимые. Рекомендуется оставить «Стандартную», «Формулы», «Вставка» и «Графики» для быстрого доступа к часто используемым функциям.
• Панель свойств: включите автоматическое отображение панели свойств при выделении объектов через Вид → Панель свойств. Это ускорит настройку формул и графиков.
• Рабочее пространство: отключите автоподгонку размера окна документа (Сервис → Параметры → Общие), чтобы избежать случайного сжатия текста и элементов.
• Настройка цвета фона и шрифтов: в разделе Сервис → Параметры → Интерфейс рекомендуется выбрать светлый фон с контрастным темным текстом и шрифты без засечек для улучшения читаемости при длительной работе.
• Автосохранение и резервные копии: активируйте функцию автосохранения с интервалом 5–10 минут через Сервис → Параметры → Сохранение, чтобы минимизировать риск потери данных.

1. Для ускоренного ввода формул настройте сочетания клавиш в Сервис → Настройка клавиш. Добавьте часто используемые операции и символы.
2. Используйте функцию Шаблоны документов с заранее подготовленными настройками рабочего пространства для разных типов задач.
3. Организуйте папки с проектами в структуре файловой системы, чтобы быстро открывать нужные файлы и поддерживать порядок.

Тщательная настройка рабочего пространства позволяет сконцентрироваться на расчетах без отвлечения на постоянную подгонку интерфейса и улучшает производительность при работе с Mathcad 14.

Создание и форматирование математических выражений в Mathcad 14

Основные элементы ввода: переменные, числа, операторы и функции вводятся напрямую, а для специальных символов и структур – используйте контекстное меню или горячие клавиши. Например, для вставки степени нажмите Ctrl+Shift+^, а для корня – используйте кнопку √ на панели.

Mathcad 14 автоматически распознает математический синтаксис, но для корректного отображения формул важно придерживаться правильного порядка операций и использовать скобки. При вводе дробей нажмите клавишу /, Mathcad преобразует ввод в дробный формат.

Форматирование выражений осуществляется через меню «Формат» или контекстное меню, вызываемое правой кнопкой мыши. Здесь можно изменять размер шрифта, стиль (курсив для переменных, прямой для чисел и функций), а также выравнивание и интервал между элементами.

Для удобства чтения сложных выражений применяйте вложенные скобочные конструкции и разнесённое вертикальное форматирование, используя команды «Разрыв строки» и «Выравнивание по знаку равенства». При необходимости выделите ключевые части формулы с помощью цветового выделения или жирного шрифта, что помогает при презентации и проверке расчетов.

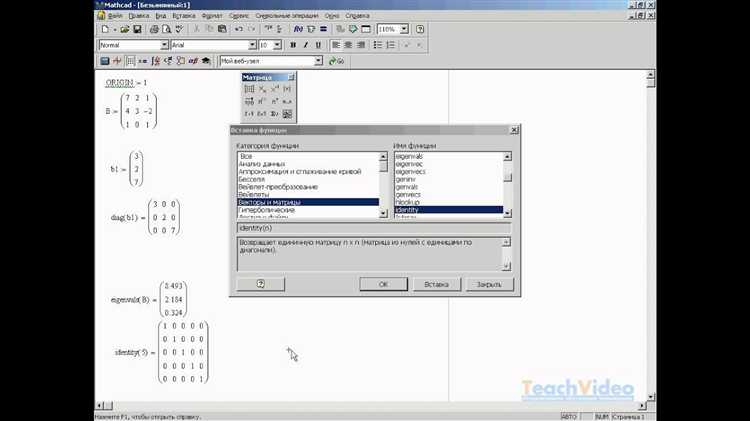

Для вставки матричных выражений используйте специализированные шаблоны из панели «Вставка» → «Матрицы». Введенные данные автоматически форматируются в сетку с возможностью изменения размера и рамок ячеек.

Чтобы сохранить единообразие стиля по всему документу, рекомендуется создать пользовательские стили для математических объектов через «Формат» → «Стиль» и применить их к повторяющимся элементам. Это ускоряет редактирование и улучшает восприятие документа.

Импорт и экспорт данных между Mathcad 14 и другими программами

Импорт данных из Excel: Mathcad 14 поддерживает прямое считывание данных из файлов Excel (.xls). Для этого используйте команду Insert > Excel Worksheet, после чего откроется диалог выбора файла. Важно убедиться, что структура данных в Excel соответствует ожидаемому формату – столбцы и строки должны соответствовать массивам или матрицам в Mathcad. При обновлении исходного Excel-файла в Mathcad можно использовать функцию обновления связанного листа для синхронизации данных.

Экспорт данных в Excel: Экспорт производится через копирование выделенных выражений или таблиц в Mathcad и вставку их в Excel. Для сохранения структуры данных рекомендуется сначала преобразовать результаты в матрицы или векторные формы. Также можно сохранить рабочий лист Mathcad в формате .xml и затем импортировать его в Excel с помощью встроенных функций Microsoft Office.

Работа с текстовыми файлами CSV и TXT: Mathcad позволяет импортировать и экспортировать данные в текстовом формате с разделителями (CSV). Для импорта используется функция READPRN или READTXT, где задаются параметры разделителей и диапазона данных. Экспорт данных осуществляется через сохранение результатов вычислений в буфер обмена с последующей вставкой в текстовый редактор с нужным форматом разделителей.

Передача данных в MATLAB и другие среды: Mathcad 14 не имеет прямой интеграции с MATLAB, однако обмен возможен через промежуточные файлы формата CSV или TXT. Для передачи больших массивов рекомендуется сохранить данные в текстовом формате с разделителями и затем импортировать их в MATLAB с помощью функции load или readmatrix. Обратная передача происходит аналогично.

Использование OLE-объектов: Mathcad поддерживает вставку OLE-объектов, что позволяет интегрировать данные из Word, Excel и других программ Microsoft Office непосредственно в рабочий лист. Однако для обновления данных необходимо вручную перезапускать связь, так как автоматическая синхронизация не предусмотрена.

Рекомендации по сохранности данных: При импорте больших наборов данных стоит проверять типы данных и форматирование в исходных файлах, чтобы избежать ошибок преобразования. При экспорте рекомендуется использовать форматы с четко определёнными разделителями и ограничителями текста, чтобы обеспечить корректную интерпретацию в целевой программе.

Использование встроенных функций и библиотек Mathcad 14

Mathcad 14 включает более 300 встроенных функций, охватывающих арифметику, алгебру, статистику, численные методы и специализированные инженерные задачи. Для вызова функции достаточно ввести её имя с последующим списком аргументов в круглых скобках, например: sin(x) или polyfit(x, y, n).

Библиотеки Mathcad структурированы по областям: математические, инженерные, статистические и другие. Они расположены в меню «Вставка» → «Функция» и доступны через панель инструментов. При использовании функции библиотеки автоматически подключаются необходимые зависимости, что ускоряет создание расчетов и снижает вероятность ошибок.

Для работы с пользовательскими библиотеками рекомендуется сохранять часто используемые функции и шаблоны в отдельных файлах *.mcd, а затем подключать их через меню «Файл» → «Подключить библиотеку». Это позволяет повторно использовать код без дублирования.

Mathcad 14 поддерживает параметризацию функций: входные параметры могут быть числами, векторами и матрицами. Встроенные функции адаптированы для работы с массивами, что упрощает обработку данных без необходимости писать циклы вручную.

Для вызова специальных функций, например, интегралов, производных или преобразований Фурье, применяйте соответствующие команды из раздела «Анализ». При интегрировании используйте синтаксис int(f(x), x, a, b) для определённого интеграла.

Встроенные библиотеки Mathcad включают инструменты для решения уравнений и систем: root(), solve(). Для повышения точности рекомендуется задавать начальные приближения и ограничивать область поиска решений.

При работе с функциями библиотеки следует внимательно изучить описание аргументов и типы возвращаемых значений, доступные в справке Mathcad. Это снижает вероятность ошибок и улучшает читаемость расчетного листа.

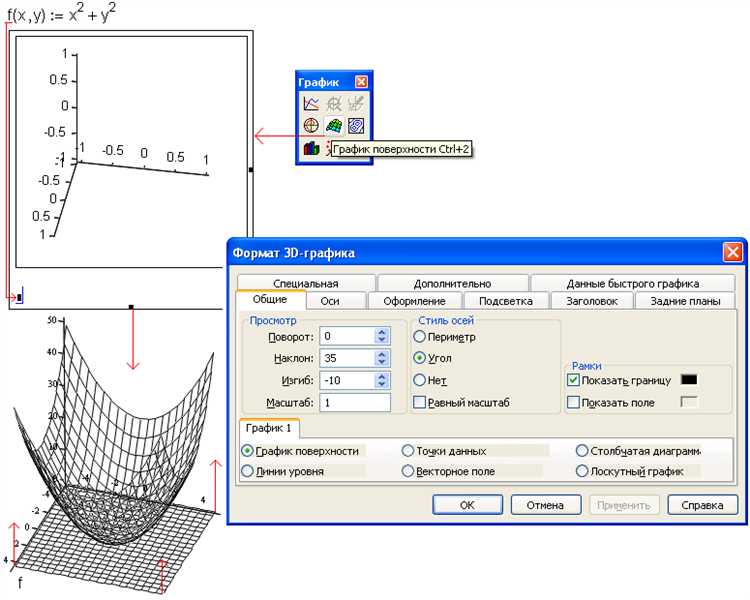

Построение и редактирование графиков в Mathcad 14

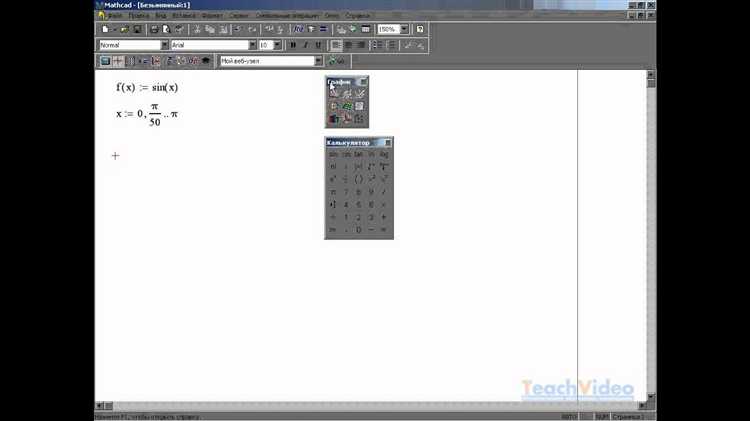

Для создания графика в Mathcad 14 сначала определите функцию или набор данных. Используйте оператор присваивания := для задания выражения. Например, y := sin(x) задаёт функцию синуса. Далее выделите область, где будет построен график, и выберите в меню «Вставка» → «График» → «Двухмерный график». Появится пустое окно графика.

Для добавления функции в график щёлкните по области графика и введите имя функции с переменной, например y(x). Для отображения нескольких функций используйте запятую: y(x), cos(x). Mathcad автоматически подстроит диапазон по оси X по области, где определена переменная x.

Чтобы изменить диапазон отображения, щёлкните правой кнопкой по оси и выберите «Свойства оси». В диалоговом окне можно задать минимальное и максимальное значение для осей X и Y вручную. Это полезно для детализации участка графика.

Редактирование графика включает настройку цвета линий, толщины и типа линии. Эти параметры доступны через контекстное меню по правому клику на линии графика. Можно выбрать сплошную, пунктирную или штрихпунктирную линию, а также изменить цвет для различения нескольких функций.

Для построения графика по набору точек используйте оператор списков: X := [0,1,2,3], Y := [0,1,4,9]. Вставьте «Точечный график» через меню, затем укажите X и Y как данные для построения. Mathcad 14 поддерживает линейную интерполяцию между точками.

Графики можно масштабировать с помощью мыши: удерживая Ctrl и вращая колесо мыши, изменяется масштаб, а зажатие средней кнопки позволяет перемещать видимую область. Эти приёмы ускоряют работу с большими данными.

Для удаления графика выделите область графика и нажмите Delete. Чтобы изменить функцию без удаления, просто отредактируйте выражение функции в рабочей области Mathcad – график обновится автоматически.

При работе с несколькими графиками на одном листе используйте «Вставка» → «График» для создания отдельных окон, что позволяет сравнивать данные без наложения. Для совместного отображения нескольких функций в одном графике вводите их через запятую в поле функции.

Автоматизация расчетов с помощью программных блоков Mathcad 14

Программные блоки в Mathcad 14 позволяют создавать повторно используемые модули вычислений, что значительно ускоряет процесс решения сложных задач и снижает вероятность ошибок. Для создания программного блока используется функция «Programming Region» (область программирования), активируемая через меню Insert → Programming Region или комбинацией клавиш Ctrl+Shift+P.

В программном блоке можно задавать локальные переменные, условия и циклы с использованием синтаксиса, близкого к языку Pascal. Рекомендуется всегда явно объявлять входные параметры через ключевое слово «Given» для повышения читаемости и предотвращения конфликтов имен.

Формат записи программного блока начинается с имени функции, например:

f(x) := и далее код внутри программной области. Результат возвращается последним вычисленным выражением без явного оператора return.

Для оптимизации вычислений избегайте вложенных циклов с большим числом итераций, заменяя их векторными операциями Mathcad. Также рекомендуется разбивать большие функции на несколько меньших блоков, что облегчает отладку и поддержку.

Вызов программного блока производится так же, как обычной функции, что позволяет легко интегрировать блоки в основное рабочее листо Mathcad. Пример использования:

result := f(5) – запуск функции с параметром 5.

Особое внимание уделяйте типам данных – Mathcad неявно преобразует типы, но в программных блоках это может вызвать неожиданные результаты. Чтобы избежать ошибок, используйте встроенные функции проверки типа и контролируйте размерность входных массивов.

Для документирования программных блоков добавляйте комментарии с помощью символа «//». Это существенно улучшает понимание логики и облегчает командную работу.

Использование программных блоков для автоматизации расчетов в Mathcad 14 позволяет систематизировать сложные вычисления, создавать библиотеки повторно используемых функций и поддерживать высокий уровень точности и прозрачности расчетов.

Поиск и исправление ошибок в расчетах Mathcad 14

Mathcad 14 предоставляет встроенные средства для выявления ошибок, возникающих в вычислениях. Основные типы ошибок связаны с синтаксисом, ссылками на неинициализированные переменные и несоответствием типов данных.

Для эффективного поиска ошибок используйте следующие методы:

• Индикаторы ошибок: красные маркеры и сообщения об ошибках появляются рядом с проблемной областью. Наведите курсор на знак ошибки для подробностей.
• Окно сообщений: при выполнении расчетов автоматически отображаются описания ошибок, включая номера строк и тип проблемы.
• Проверка переменных: убедитесь, что все переменные и функции объявлены до использования, не содержат опечаток и имеют корректные значения.
• Проверка скобок и операторов: неправильное расположение скобок и пропущенные операторы – частая причина ошибок. Mathcad подсвечивает подобные места.

Для исправления ошибок следуйте алгоритму:

1. Определите точное место ошибки с помощью маркеров и окна сообщений.
2. Проанализируйте сообщение об ошибке, выделив тип (например, синтаксическая ошибка, деление на ноль, неверный тип данных).
3. Проверьте входные данные и переменные, устраните неопределённые или некорректные значения.
4. Исправьте выражения, внимательно проверяя синтаксис и логику формул.
5. Повторно выполните расчет для подтверждения устранения ошибки.

Для автоматизации проверки корректности расчетов используйте встроенную функцию trace для отслеживания значений переменных на промежуточных этапах.

Если ошибка связана с внешними данными или импортом, убедитесь в правильности формата и совместимости данных с Mathcad 14.

При частых сложных ошибках полезно разбивать вычисления на отдельные блоки и проверять их по отдельности, что упрощает локализацию проблемы.

Сохранение и защита рабочих файлов Mathcad 14

Для сохранения рабочего документа в Mathcad 14 используйте пункт меню Файл → Сохранить как. Формат по умолчанию – *.xmcd, обеспечивающий полное сохранение всех вычислений и графиков. Для резервного копирования рекомендуется сохранять копии в отдельную папку с датой в имени файла, например, project_20250518.xmcd.

Mathcad 14 не поддерживает встроенное шифрование файлов, но для защиты содержимого используйте системные средства операционной системы. Например, на Windows можно назначить права доступа к папкам, ограничив редактирование и просмотр документов определёнными пользователями.

Для предотвращения случайной потери данных включите автоматическое сохранение. В Mathcad 14 активируйте опцию Автосохранение в настройках, установив интервал 5–10 минут. Это уменьшит риск потери информации при аварийном завершении работы программы.

При передаче рабочих файлов через сеть используйте архивирование с паролем в форматах ZIP или RAR. Это обеспечит базовую защиту от несанкционированного доступа. Дополнительно рекомендуется сохранять контрольные суммы (например, MD5 или SHA-256) для проверки целостности файлов после копирования.

Для командной работы согласуйте стандарты именования и хранения файлов, чтобы избежать конфликтов версий. Mathcad 14 не имеет встроенной системы контроля версий, поэтому для крупных проектов используйте внешние системы (Git, SVN) или корпоративные решения для совместного доступа к файлам.

Вопрос-ответ:

Как в Mathcad 14 создать и настроить рабочий лист для решения инженерной задачи?

Для создания рабочего листа в Mathcad 14 нужно открыть программу и выбрать команду «Новый документ». Затем следует задать основные параметры листа — название, размер области работы, единицы измерения. Для удобства можно настроить панели инструментов и активировать необходимые библиотеки функций. Чтобы приступить к решению, нужно разместить на листе текстовые блоки, формулы и графики, пользуясь панелью ввода и меню вставки. Правильная организация элементов поможет быстрее находить и редактировать данные.

Какие типы данных поддерживает Mathcad 14 и как их использовать в расчетах?

Mathcad 14 распознает числовые данные (целые, вещественные), векторы, матрицы, логические значения, а также текстовые строки. При вводе данных важно соблюдать синтаксис: например, векторы записываются с помощью квадратных скобок и запятых для разделения элементов. Для математических операций можно применять стандартные арифметические знаки, а также встроенные функции. Использование правильных типов данных гарантирует корректные результаты и позволяет строить сложные формулы с различными переменными.

Каким образом можно построить график функции и настроить его отображение в Mathcad 14?

Для построения графика нужно ввести функцию через определение переменной, например, y := sin(x), после чего выделить диапазон значения x. Затем следует использовать команду «График» из меню вставки. В появившемся окне можно задать параметры осей, цвет линии, тип графика и масштаб. При необходимости можно добавить несколько функций на один график для сравнения. Графические настройки позволяют детально проанализировать поведение функции и выявить ключевые точки.

Какие методы решения уравнений доступны в Mathcad 14 и как выбрать подходящий?

Mathcad 14 предлагает несколько способов решения уравнений: аналитический с использованием встроенных функций, численный с помощью команды решения уравнений (например, root или solve). Для уравнений с одной переменной можно использовать функцию root, указав начальное приближение. Для систем уравнений применяется solve с определением набора уравнений и переменных. Выбор метода зависит от типа задачи и желаемой точности. Важно правильно формулировать уравнения, учитывая область определения переменных.

Как сохранить и экспортировать результаты работы из Mathcad 14 для использования в других приложениях?

Для сохранения документа нужно воспользоваться меню «Файл» и выбрать «Сохранить» или «Сохранить как», указав путь и формат. Mathcad 14 поддерживает сохранение в собственном формате (*.xmcd), что позволяет продолжать работу с документом. Для передачи результатов в другие программы можно экспортировать лист в форматы PDF или изображения, используя встроенные функции печати или экспорт. Также доступен экспорт таблиц и данных в Excel для дальнейшего анализа.

Как в Mathcad 14 создать и оформить расчёт с использованием переменных и формул?

Для создания расчёта в Mathcad 14 нужно сначала ввести переменные, присвоив им значения. Для этого просто напишите имя переменной, поставьте знак равенства и значение, например, `a:=5`. После этого можно вводить формулы, используя переменные и стандартные математические операции. Чтобы оформить расчёт, используйте панели инструментов для выбора шрифтов, размеров и расположения элементов на листе. Формулы вводятся через математический редактор, а результаты автоматически считаются и отображаются рядом. Такой подход помогает быстро видеть связь между вводом и итогами.

Какие функции Mathcad 14 позволяют проводить численные методы решения уравнений, и как ими пользоваться?

В Mathcad 14 есть встроенные инструменты для численного решения уравнений, например, функция `root` для поиска корней нелинейных уравнений. Чтобы использовать её, задайте уравнение в виде функции и вызовите `root(f(x), x, x0)`, где `f(x)` — функция, `x` — переменная, `x0` — начальное приближение. Также можно применять встроенные численные методы интегрирования и дифференцирования через соответствующие функции. Важно задавать корректные начальные значения и контролировать область определения, чтобы результат был точным. Эти возможности позволяют эффективно решать сложные задачи без необходимости писать отдельные программы.
