Как пользоваться mathcad 15

Mathcad 15 – это мощное средство для решения инженерных и научных задач, позволяющее проводить аналитические расчеты с использованием символической и числовой математики. В отличие от других программ, Mathcad 15 позволяет пользователю работать с уравнениями и графиками в едином документе, что делает его идеальным инструментом для быстрой проверки и оптимизации расчетов. Одной из ключевых особенностей является возможность интеграции математических формул с текстом, что делает документацию более наглядной и понятной.

Первый шаг при использовании Mathcad 15 – это создание рабочего пространства. В отличие от обычных текстовых редакторов, в Mathcad 15 необходимо четко понимать, как организовать ввод уравнений, функций и данных. Важно сразу определить, будет ли расчет основан на числовых значениях или символических выражениях. Например, для решения линейных уравнений с известными переменными удобно использовать числовые формулы, в то время как для символьных вычислений полезно задать символические переменные, которые можно позже подставить в уравнение.

Для того чтобы результаты расчетов были максимально точными, необходимо внимательно подходить к выбору типа данных. В Mathcad 15 можно работать с матрицами, векторами и большими массивами данных, что значительно ускоряет решение сложных задач. Например, при решении систем линейных уравнений с помощью функции linsolve можно быстро получить точные значения для всех переменных системы.

Кроме того, важным инструментом Mathcad 15 является возможность визуализации результатов в виде графиков и диаграмм. Например, для анализа зависимости между переменными часто используется график функции, который автоматически обновляется при изменении значений переменных. Это дает возможность быстро проверять поведение системы при изменении условий, что существенно экономит время в процессе работы.

При работе с Mathcad 15 также стоит обратить внимание на использование встроенных функций для решения дифференциальных уравнений, интегралов и оптимизационных задач. Программа включает в себя мощные средства для работы с многомерными данными, что делает ее незаменимым инструментом при решении сложных инженерных и научных задач.

Установка и настройка Mathcad 15 для Windows

Для установки Mathcad 15 потребуется версия Windows не ниже 7, с правами администратора. Начните с запуска установочного файла с расширением .exe или .msi. Рекомендуется отключить антивирус и защитник Windows на время установки, чтобы избежать конфликтов с инсталлятором.

Во время установки выберите полный пакет компонентов, включая библиотеку функций и шаблоны документов, чтобы обеспечить максимальную функциональность программы. Важно указать путь установки без кириллических символов, например, C:\Mathcad15, чтобы избежать проблем с чтением файлов.

По завершении установки перезагрузите систему. При первом запуске проверьте активацию продукта: ввод лицензии необходимо проводить при подключении к интернету, либо через офлайн-метод с использованием ключевого файла.

Для оптимальной работы Mathcad 15 настройте параметры совместимости, выбрав в свойствах ярлыка режим совместимости с Windows 7 или Windows XP (SP3). Также отключите аппаратное ускорение в настройках графики, если наблюдаются сбои при построении графиков.

Обновления Mathcad 15 выпускаются редко, однако установите последние сервис-паки, доступные на сайте производителя, чтобы исправить критические баги и повысить стабильность.

Рекомендуется настроить автосохранение с интервалом 5 минут в разделе «Опции» – «Настройки документа», чтобы избежать потери данных при сбоях системы.

Для интеграции с внешними приложениями (Excel, CAD) установите необходимые плагины, совместимые с версией Mathcad 15, проверив их в разделе «Дополнения» меню программы.

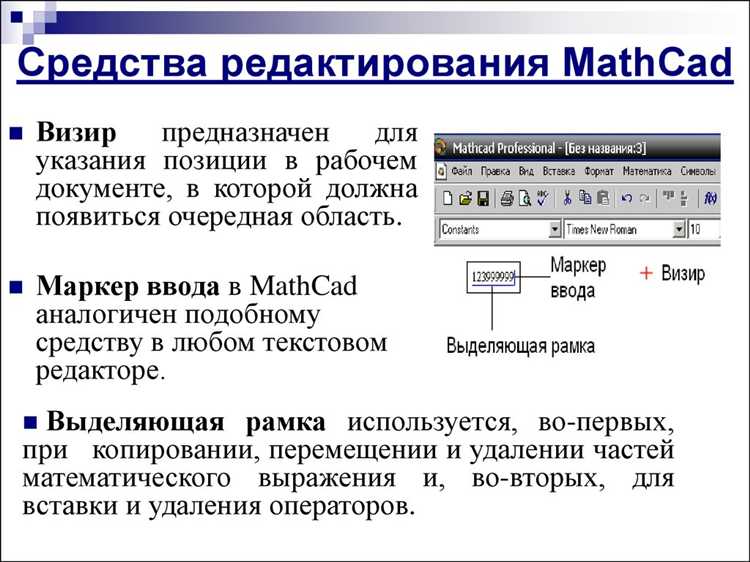

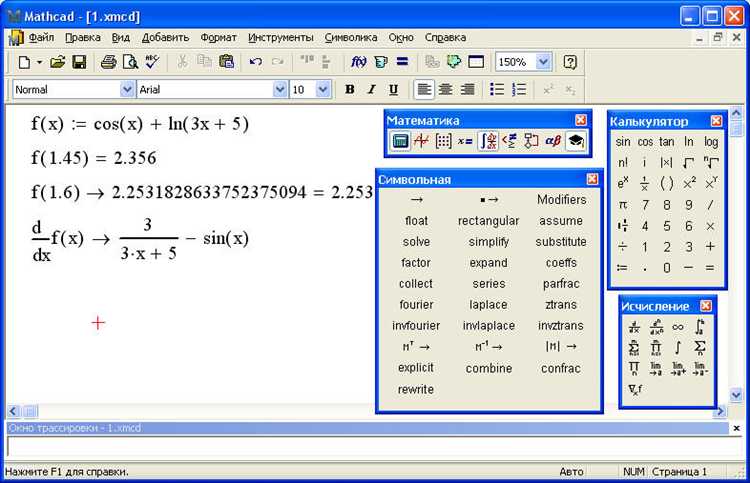

Создание и редактирование математических выражений в Mathcad

Для ввода математических выражений в Mathcad 15 используется панель инструментов с символами и шаблонами. Начинайте с выбора соответствующего шаблона (дробь, индекс, корень), после чего вводите числовые или буквенные значения. Ввод с клавиатуры поддерживает как стандартные цифры и буквы, так и специальные символы, доступные через контекстное меню.

Используйте оператор присваивания := для определения переменных и функций, что обеспечивает динамическое обновление результатов при изменении входных данных. Важной особенностью является возможность прямого редактирования уже созданных выражений: двойной клик открывает режим редактирования, позволяя корректировать формулы без удаления и повторного ввода.

Для сложных выражений применяйте группировку с помощью скобок и вложенных шаблонов, что повышает читаемость и предотвращает ошибки вычислений. Mathcad автоматически форматирует выражения, подстраивая размер символов и расположение элементов, что облегчает визуальный анализ.

Используйте контекстные подсказки и проверку синтаксиса, чтобы избежать ошибок при вводе. При необходимости вставляйте комментарии к выражениям через текстовые блоки рядом с формулами для пояснений и дальнейшего удобства редактирования.

Для удобства копирования и переноса формул используйте функцию экспорта в LaTeX или изображение. Это позволяет интегрировать математические выражения в отчеты или презентации без потери точности и оформления.

Решение линейных и нелинейных уравнений в Mathcad 15

Mathcad 15 предоставляет инструменты для точного и быстрого решения систем линейных и нелинейных уравнений с помощью встроенных функций и численных методов.

Для решения линейных уравнений используйте оператор умножения матриц и функцию linalg:

• Определите коэффициенты системы в виде матрицы A и вектор свободных членов b.
• Решение находится выражением x := A^-1 * b или вызовом linalg(A,b) для более надежного вычисления.
• Для систем с большой размерностью предпочтительнее применять встроенную функцию linalg из-за устойчивости и оптимизации.

Нелинейные уравнения решаются через функцию root, которая реализует численный метод Ньютона-Raphson и его вариации:

1. Определите уравнение или систему уравнений в виде функции от переменных.
2. Для одной переменной используйте root(f(x), x, x0), где f(x) – уравнение, x0 – начальное приближение.
3. Для систем нескольких уравнений задайте вектор-функцию и используйте root(f(x), x, x0), где x и x0 – векторы.
4. Для повышения точности задавайте начальные приближения, близкие к реальному корню.

Рекомендации при работе с нелинейными уравнениями:

• Используйте оператор := для определения функций, избегая автоматического вычисления при вводе.
• Проверяйте сходимость, изменяя начальное приближение, чтобы избежать попадания в локальные экстремумы.
• Используйте root вместе с ограничениями, если необходимо, задавая вспомогательные уравнения.
• Для систем с несколькими переменными контролируйте размерность и соответствие векторов функции и переменных.

Работа с графиками и визуализация данных в Mathcad

В Mathcad 15 построение графиков осуществляется через встроенные инструменты 2D и 3D графиков. Для создания двумерного графика необходимо выделить выражение или массив данных и воспользоваться меню Insert → Graph → X-Y Plot. При этом можно задать параметры осей, масштаб и тип линии.

Для точного контроля осей используйте панель свойств графика: задайте диапазон вручную в полях X Range и Y Range или активируйте автоматическую подгонку. Mathcad позволяет настраивать маркировку осей, шрифты и цвет линий, что важно для четкости представления данных.

Визуализация нескольких функций на одном графике выполняется путем указания нескольких массивов данных через запятую при построении. Для удобства различия кривых используйте разные стили линий и маркеры. Добавление легенды производится через правый клик на графике с выбором Add Legend.

3D графики создаются через меню Insert → Graph → 3D Plot. Для задания поверхности или точек требуется задать двумерные массивы X, Y и соответствующие значения Z. Mathcad автоматически строит сетку или облако точек с возможностью вращения графика мышью для угла обзора.

Для динамического обновления графиков рекомендуется использовать переменные с параметром range. Изменяя значения параметра, график автоматически перестраивается, что удобно при анализе зависимости от параметров модели.

Экспорт графиков осуществляется через контекстное меню, где можно сохранить изображение в форматах BMP, EMF или копировать в буфер обмена для вставки в отчеты и презентации. Рекомендуется сохранять в векторных форматах для сохранения качества при масштабировании.

Работа с графиками в Mathcad 15 позволяет не только визуализировать данные, но и интегрировать вычисления и построения, что ускоряет процесс анализа и обеспечивает наглядность результатов.

Использование встроенных функций для инженерных расчетов

Mathcad 15 предоставляет широкий набор встроенных функций, оптимизированных для быстрого решения инженерных задач. Для работы с матрицами и векторами рекомендуется использовать функции det(), inv() и eigenvals(), позволяющие вычислять определители, обратные матрицы и собственные значения соответственно.

При анализе сигналов и систем полезны функции fft() и ifft() для преобразования Фурье, обеспечивающие быстрое вычисление спектральных характеристик. Для численного интегрирования применяется функция int(), которая поддерживает как определённые, так и неопределённые интегралы с возможностью задания точности.

В задачах оптимизации Mathcad содержит функцию minimize(), позволяющую найти экстремумы целевой функции с ограничениями, заданными в виде уравнений или неравенств. При моделировании динамических систем используются дифференциальные операторы diff() и solve(), позволяющие решать как обыкновенные, так и дифференциально-алгебраические уравнения.

Для обработки инженерных данных важна функция unit(), которая обеспечивает корректное управление единицами измерения и предотвращает ошибки при преобразованиях. Использование корректных типов данных и параметров в функциях Mathcad значительно ускоряет расчет и минимизирует риск ошибок.

Рекомендуется предварительно создавать пользовательские функции на основе встроенных, что повышает читаемость расчетов и упрощает повторное использование алгоритмов. Встроенная система проверки синтаксиса и предупреждений помогает своевременно обнаруживать ошибки и корректировать формулы.

Автоматизация расчетов с помощью сценариев и макросов в Mathcad

Mathcad 15 поддерживает создание макросов, позволяющих ускорить выполнение типовых расчетов. Для записи макроса необходимо открыть панель Record Macro в меню Tools. После запуска записи выполняются все действия, которые затем сохраняются как последовательность команд.

Макросы в Mathcad записываются на встроенном языке программирования, основанном на Visual Basic for Applications (VBA). Для редактирования кода используется встроенный редактор макросов, который позволяет добавлять циклы, условия и взаимодействовать с элементами листа.

Использование макросов целесообразно при повторяющихся расчетах, например, для пакетной обработки набора данных или автоматического построения графиков с разными параметрами. В макросах можно реализовать вызов встроенных функций Mathcad, манипуляции с переменными и обновление результатов без ручного вмешательства.

Рекомендуется структурировать макросы, разделяя код на подпрограммы, что улучшает читаемость и облегчает отладку. Для контроля корректности вычислений полезно добавлять обработку ошибок, используя конструкции On Error.

Для запуска макросов предусмотрены кнопки, связанные с определенными процедурами, что повышает удобство работы. Также можно назначить макросы на горячие клавиши для быстрого доступа.

Автоматизация через макросы в Mathcad 15 существенно снижает риск ошибок и повышает производительность при решении сложных инженерных задач.

Вопрос-ответ:

Как начать работу с Mathcad 15 для решения инженерных задач?

Для начала работы в Mathcad 15 нужно создать новый документ и задать необходимые параметры вычислений. Интерфейс программы интуитивно понятен: есть поле для ввода формул, возможность вставки графиков и таблиц. Рекомендуется сначала ознакомиться с базовыми операциями — вводом переменных, простыми вычислениями и использованием встроенных функций. Это поможет быстрее освоиться и перейти к решению более сложных задач.

Какие типы уравнений можно решать с помощью Mathcad 15?

Mathcad 15 позволяет решать разные типы уравнений: алгебраические, дифференциальные, а также системы уравнений. Для каждого типа есть специальные инструменты. Например, для нелинейных уравнений можно использовать функцию численного решения, а для дифференциальных — встроенные методы интегрирования. Это дает возможность применять Mathcad при решении как простых задач, так и комплексных инженерных расчетов.

Как в Mathcad 15 построить график функции и настроить его параметры?

Для построения графика в Mathcad 15 достаточно ввести выражение функции и выделить его, после чего выбрать тип графика из меню. Настройка параметров графика включает выбор масштаба по осям, цвета линии, толщины и типа отображения (точки, линии или столбцы). Также можно добавлять подписи осей и заголовок, что помогает лучше визуализировать результаты и представить данные.

Возможно ли использовать Mathcad 15 для автоматизации повторяющихся расчетов?

Да, Mathcad 15 поддерживает создание шаблонов и программных блоков, которые позволяют автоматизировать повторяющиеся вычисления. Можно записать последовательность действий с переменными и использовать её многократно, подставляя новые данные. Это значительно экономит время при решении похожих задач и снижает риск ошибок, связанных с ручным вводом данных.

Какие существуют способы проверки правильности решения в Mathcad 15?

В Mathcad 15 проверка решения проводится несколькими способами. Во-первых, можно сравнить результат с аналитическим выражением, если оно известно. Во-вторых, встроенные функции численного контроля позволяют оценить точность вычислений. Также стоит использовать графический анализ — построить функцию и визуально убедиться в корректности решения. Такой комплексный подход помогает повысить доверие к полученным результатам.

Как в Mathcad 15 задать систему уравнений для последующего решения?

В Mathcad 15 можно записать систему уравнений, используя оператор равенства для каждого уравнения и объединяя их в один блок. Для решения системы применяют функцию root или fsolve, указывая переменные, которые нужно найти. Например, для двух уравнений с двумя переменными нужно прописать каждое уравнение, а затем вызвать fsolve с массивом уравнений и вектором начальных приближений. Такой подход позволяет решать как линейные, так и нелинейные системы.
