Как построить афчх в matlab

АЧХ (амплитудно-частотная характеристика) является ключевым инструментом анализа линейных систем и фильтров. В Matlab построение АЧХ базируется на вычислении и визуализации частотной реакции системы, что позволяет оценить её поведение в различных частотных диапазонах.

Для построения АЧХ в Matlab оптимально использовать функцию freqz при работе с дискретными системами или bode – для непрерывных. Начинайте с определения коэффициентов передаточной функции или создания модели системы через объект tf или ss. Далее задайте необходимый диапазон частот с помощью параметра частотной сетки.

Практический совет: для точного анализа применяйте логарифмическую шкалу частот. Это упрощает выявление особенностей системы на широком диапазоне, от низких до высоких частот. Рекомендуется дополнительно использовать функцию unwrap для корректного отображения фазовой характеристики.

Эффективность построения АЧХ зависит от корректной настройки параметров – частоты дискретизации, числа точек частотного анализа и нормализации. Следуя данной инструкции, вы получите точные и наглядные графики, пригодные для инженерного анализа и оптимизации систем.

Построение АЧХ в Matlab пошаговая инструкция

Для построения амплитудно-частотной характеристики (АЧХ) в Matlab начните с создания или загрузки цифрового фильтра. Используйте функцию freqz для вычисления частотной характеристики. Например, если у вас есть векторы коэффициентов фильтра b и a, выполните команду:

[H, W] = freqz(b, a, 1024);

Здесь 1024 – количество точек для оценки АЧХ, что обеспечивает детальное разрешение по частоте.

Для отображения амплитуды используйте следующую команду:

plot(W/pi, 20*log10(abs(H)));

Ось X нормирована по частоте от 0 до 1 (где 1 соответствует половине частоты дискретизации). Величина амплитуды представлена в децибелах (дБ).

Добавьте подписи и сетку для удобства восприятия:

xlabel('Нормированная частота (\times\pi рад/сэмпл)');
ylabel('Амплитуда, дБ');
grid on;

Если требуется построить фазочастотную характеристику, примените функцию angle к H:

plot(W/pi, unwrap(angle(H)));

Используйте unwrap для устранения скачков фазового угла.

Для пользовательских частотных диапазонов измените число точек в freqz или используйте функцию freqs при работе с аналоговыми фильтрами.

Подготовка данных для анализа частотной характеристики

Перед построением амплитудно-частотной характеристики (АЧХ) необходимо собрать входной и выходной сигналы системы в одном временном интервале с одинаковой частотой дискретизации. Рекомендуется использовать частоту дискретизации как минимум в 10 раз выше максимальной частоты сигнала, чтобы избежать искажений.

Данные должны быть предварительно отфильтрованы от шумов с помощью полосового или низкочастотного фильтра, с частотой среза, настроенной согласно спектру исследуемого сигнала. Это обеспечит точность измерений амплитуды на разных частотах.

Для анализа требуется, чтобы сигнал был стационарным и имел достаточную длительность – минимум 5 периодов самой низкой частоты, присутствующей в спектре. Это гарантирует адекватное выделение гармоник и уменьшение ошибок при преобразовании Фурье.

Перед применением функции FFT или аналогичных методов важно нормализовать данные по амплитуде, чтобы избежать переполнения и обеспечить правильное масштабирование результата. Входной сигнал следует считать опорным, а выходной – исследуемым, чтобы определить отношение их амплитуд и сдвиг фаз.

Важный шаг – выравнивание временных рядов по началу отсчёта. Если сигналы не синхронизированы, расчет АЧХ будет некорректен. Используйте методы кросс-корреляции для точного определения временного сдвига между сигналами.

Наконец, оптимально применять оконные функции (например, Ханна или Хэмминга) к сигналам перед спектральным анализом. Это снижает эффект утечки спектра и улучшает разрешение частотного анализа.

Настройка параметров сигнала в Matlab для построения АЧХ

Для точного построения амплитудно-частотной характеристики (АЧХ) необходимо правильно задать параметры входного сигнала. В Matlab настройка включает определение частотного диапазона, типа сигнала и его параметров.

1. Выбор частотного диапазона
   • Определите минимальную и максимальную частоты, которые покрывают интересующую область анализа.
   • Частоты задаются в герцах (Гц) и должны быть строго положительными.
   • Для равномерного распределения частот используйте функцию linspace(f_min, f_max, N), где N – количество точек.
2. Тип сигнала

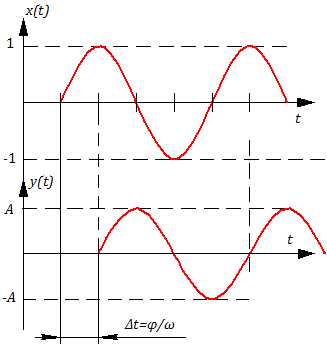

   • Частотная характеристика обычно строится с использованием синусоидального сигнала: x(t) = A * sin(2*pi*f*t + φ).
   • Амплитуда A должна быть постоянной для всех частот, чтобы не искажать результат.
   • Начальная фаза φ часто равна нулю для упрощения анализа.
3. Длительность сигнала и частота дискретизации
   • Длительность должна обеспечивать минимум 5–10 периодов на каждой частоте, чтобы обеспечить точное измерение амплитуды.
   • Частота дискретизации Fs должна быть не меньше чем в 10 раз выше максимальной частоты сигнала (по правилу Найквиста).
   • Задайте временной вектор как t = 0:1/Fs:T, где T – длительность сигнала.
4. Автоматизация генерации сигналов
   • Создайте цикл по частотам, внутри которого генерируйте сигнал с заданной амплитудой и частотой.
   • Используйте функции sin и linspace для построения сигнала на каждом шаге.
   • Запишите результаты амплитуды отклика системы для построения АЧХ.

В результате грамотной настройки параметров входного сигнала обеспечивается точное и корректное построение АЧХ в Matlab, минимизируются ошибки, вызванные недостаточной длительностью или несоответствием частоты дискретизации.

Использование функции fft для вычисления частотного спектра

Функция fft в MATLAB реализует быстрое преобразование Фурье, позволяя получить комплексный частотный спектр сигнала. Для корректного вычисления спектра необходимо передать в функцию вектор отсчетов временного сигнала.

Если длина сигнала равна N, то результатом fft(x) будет вектор того же размера, где каждый элемент соответствует амплитуде и фазе гармоники с частотой k·fs/N, где k – индекс элемента, fs – частота дискретизации.

Для построения амплитудного спектра обычно используют модуль комплексных чисел: abs(fft(x)). Поскольку спектр симметричен для вещественных сигналов, достаточно рассмотреть первые N/2+1 точек.

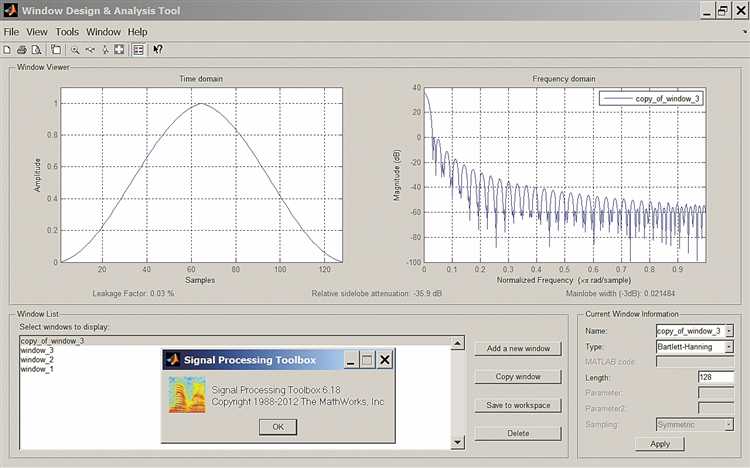

Рекомендуется предварительно применять окно (например, Хэннинга) для уменьшения спектральных утечек, а длину FFT выбирать равной степени двойки для оптимальной скорости вычислений.

Для отображения частотной оси удобно создать вектор частот: f = (0:N/2)*fs/N;, после чего строить график амплитудного спектра: plot(f, abs(fft(x))/N*2). Умножение на 2 корректирует амплитуду для одностороннего спектра.

Преобразование результата fft в амплитудно-частотную характеристику

После выполнения функции fft в Matlab получается комплексный вектор, содержащий амплитуду и фазу сигнала в частотной области. Для построения амплитудно-частотной характеристики (АЧХ) необходимо преобразовать этот комплексный результат в амплитуды и отобразить их в зависимости от соответствующих частот.

Основные шаги преобразования:

1. Рассчитайте абсолютные значения комплексных коэффициентов fft:

Y = abs(fft(signal));

2. Так как fft возвращает значения для частот от 0 до fs (частота дискретизации), нужно выделить половину спектра (до Nyquist), поскольку вторая половина является зеркальным отражением:

n = length(signal);
f = (0:n-1)*(fs/n);
half = 1:floor(n/2);
Y_half = Y(half);
f_half = f(half);

3. Амплитуды необходимо нормировать на длину сигнала и умножить на 2 для сохранения полной энергии спектра, кроме компоненты постоянной составляющей (0 Гц) и, при четной длине, компоненты Nyquist:

Y_half = Y_half / n * 2;
Y_half(1) = Y_half(1) / 2;
if mod(n,2) == 0
  Y_half(end) = Y_half(end) / 2;
end

4. Результат Y_half и частоты f_half можно использовать для построения графика АЧХ:
plot(f_half, Y_half);
xlabel('Частота, Гц');
ylabel('Амплитуда');
title('Амплитудно-частотная характеристика');

Для повышения точности при оценке спектра рекомендуется применять оконные функции к исходному сигналу перед вычислением fft. Это снижает эффект утечки спектра и улучшает интерпретацию амплитуд.

Построение графика АЧХ с помощью plot и semilogx

Для построения амплитудно-частотной характеристики (АЧХ) в Matlab используют функции plot и semilogx. При использовании plot ось частот отображается линейно, что удобно для узкого диапазона частот. semilogx обеспечивает логарифмическое масштабирование по оси X, что упрощает анализ широкополосных систем.

Пример данных для АЧХ: частоты в векторе f (Гц) и амплитуды в векторе A (дБ). Для plot вызывают plot(f, A), после чего добавляют подписи осей xlabel('Частота, Гц') и ylabel('Амплитуда, дБ'). Для удобства можно добавить сетку grid on.

Если частотный диапазон охватывает несколько порядков, предпочтительнее использовать semilogx: semilogx(f, A). Это позволяет четко видеть поведение АЧХ как на низких, так и на высоких частотах. Для семилогарифмического графика также рекомендуются подписи и сетка.

Перед построением важно убедиться, что вектор частот положителен и отсортирован по возрастанию. Для улучшения восприятия на графике стоит задавать диапазон оси X через xlim([f_min f_max]), где f_min и f_max – минимальная и максимальная частоты в анализируемом диапазоне.

Для визуального разграничения нескольких АЧХ на одном графике применяют команду hold on. При необходимости добавляют легенду legend, чтобы подписать каждую кривую.

Корректировка масштаба и осей графика для наглядности

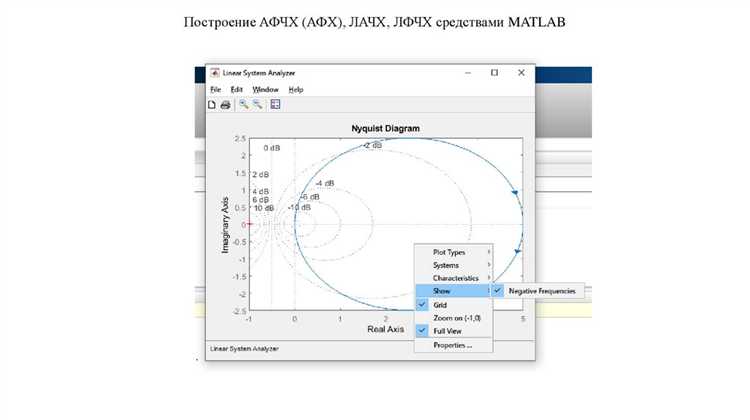

После построения АФЧХ важно настроить оси и масштаб для точного отображения ключевых характеристик. В Matlab для изменения диапазона осей применяют функцию axis. Например, axis([xmin xmax ymin ymax]) задаст точные границы по оси X и Y.

Для частотной характеристики по горизонтали обычно задают масштаб от 0 до максимальной частоты анализа, например, axis([0 1000 -40 10]) для частот до 1000 Гц и амплитуд в децибелах от -40 до 10. Такой диапазон оптимален для выделения резонансов и спадов.

Если необходимо увеличить детализацию в области низких частот, применяют логарифмический масштаб оси X с помощью set(gca, 'XScale', 'log'). Это позволяет наглядно представить широкий спектр частот, особенно если диапазон превышает порядок величины.

Для улучшения восприятия значений по оси Y стоит использовать функцию ylim([ymin ymax]), устанавливая диапазон, близкий к фактическим амплитудам. Это исключит пустое пространство и подчеркнет важные изменения АФЧХ.

Если на графике наблюдаются выбросы или шумы, рекомендуется ограничить масштаб осей, чтобы избежать их визуального доминирования. В этом случае лучше подкорректировать ylim и дополнительно использовать команду grid on для удобства чтения.

Для подписей осей применяйте функции xlabel и ylabel с указанием единиц измерения: xlabel('Частота, Гц'), ylabel('Амплитуда, дБ'). Это улучшит понимание представленных данных.

Обработка и фильтрация шумов в спектральных данных

Для точного построения амплитудно-частотной характеристики (АФЧХ) критично минимизировать влияние шумов на спектр. В MATLAB основными инструментами служат цифровые фильтры и методы усреднения, направленные на выделение полезного сигнала.

Основные шаги обработки спектральных данных:

1. Удаление выбросов и аномалий через медианный фильтр medfilt1, который эффективно подавляет одиночные скачки без искажения основной формы сигнала.
2. Применение низкочастотного фильтра (например, designfilt с параметрами фильтра Баттерворта) для сглаживания спектра и устранения высокочастотных шумов, не связанных с исследуемым сигналом.
3. Использование усреднения спектров нескольких измерений, что снижает случайные шумы пропорционально корню из числа усредняемых снимков.
4. Вычисление скользящего среднего с окном размером 5-10 точек для локального сглаживания без значительного смещения пиков спектра.

Пример базовой фильтрации низких частот в MATLAB:

Fs = 1000; % Частота дискретизации
d = designfilt('lowpassfir', 'PassbandFrequency', 100, ...
'StopbandFrequency', 120, 'SampleRate', Fs);
filtered_spectrum = filtfilt(d, raw_spectrum);

Рекомендации:

• Подбирайте параметры фильтра исходя из ожидаемой полосы пропускания сигнала и спектра шумов.
• Перед фильтрацией выполняйте предварительный анализ спектра с помощью plot и fft для оценки характера шумов.
• Для повышения устойчивости к шумам используйте многократное усреднение и последовательное применение фильтров.
• Избегайте чрезмерного сглаживания, чтобы не потерять важные детали спектра.

Сохранение и экспорт графиков АЧХ из Matlab

Для сохранения графика амплитудно-частотной характеристики (АЧХ) используйте функцию saveas или exportgraphics. Первый вариант подходит для простого сохранения в формате PNG, JPEG, PDF, EPS и др. Например, команда saveas(gcf, 'achx_plot.png') сохранит текущую фигуру в PNG.

Функция exportgraphics обеспечивает более высокое качество и гибкие настройки. Например, для сохранения в PDF с разрешением 300 dpi: exportgraphics(gca, 'achx_plot.pdf', 'Resolution', 300).

Для экспорта в векторные форматы (PDF, EPS) убедитесь, что график построен с помощью команд, поддерживающих масштабируемость, чтобы избежать потери качества при масштабировании.

Для автоматизации сохранения нескольких графиков используйте циклы с динамическими именами файлов. Например:

for k = 1:N
filename = sprintf('achx_%d.png', k);
saveas(fig(k), filename);
end

Перед сохранением рекомендуются настройки размеров окна с помощью set(gcf, 'Position', [left bottom width height]) для контроля итогового размера изображения.

При экспорте важно отключить лишние элементы интерфейса, например, сетку или легенду, если они не нужны, чтобы не засорять изображение. Для этого используйте grid off и legend('off').

Вопрос-ответ:

Что такое АФЧХ и для чего она нужна в Matlab?

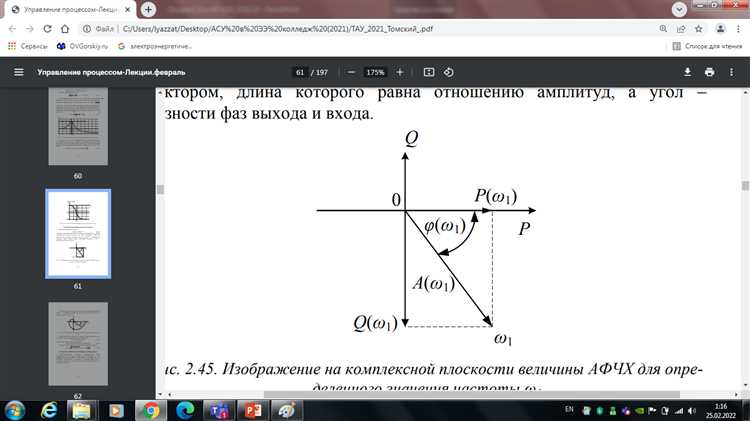

АФЧХ (амплитудно-фазовая частотная характеристика) представляет собой график зависимости амплитуды и фазы сигнала или системы от частоты. В Matlab её строят для анализа поведения динамических систем, фильтров и других объектов, позволяя увидеть, как они реагируют на разные частоты. Это помогает оценить устойчивость и характеристики передачи.

Как подготовить данные перед построением АФЧХ в Matlab?

Для построения АФЧХ сначала нужно получить или задать сигнал или передаточную функцию системы. Если используется экспериментальный сигнал, важно обеспечить равномерную выборку и минимизировать шум. Если это модель, необходимо иметь функцию передачи или уравнения, описывающие систему. Затем с помощью встроенных функций Matlab, например, freqz или bode, можно вычислить амплитуду и фазу на нужном диапазоне частот.

Можете привести простой пример, как построить АФЧХ в Matlab шаг за шагом?

Для начала определите коэффициенты цифрового фильтра, например, b и a. Затем используйте команду freqz(b, a, число_точек), которая возвращает значения амплитуды и фазы на выбранном диапазоне. После этого воспользуйтесь функциями plot для построения графиков амплитудной и фазовой характеристик. Можно оформить это в скрипт, который выведет оба графика рядом для удобства анализа.

Какие ошибки чаще всего встречаются при построении АФЧХ в Matlab и как их избежать?

Часто возникает путаница с масштабами осей или неверным выбором частотного диапазона. Также ошибки случаются при неправильном задании коэффициентов фильтра или использовании неподходящих функций. Чтобы избежать проблем, следует внимательно проверить вводимые параметры, использовать документацию Matlab для выбора подходящих функций, а также визуально оценивать полученные графики — если они выглядят необычно, возможно, допущена ошибка в расчетах или данных.
