Mathcad используется для разработки, документирования и проверки инженерных расчетов в областях, где требуется высокая точность и наглядность. Программа позволяет вводить формулы в естественном математическом виде, что упрощает чтение и проверку расчетов по сравнению с традиционными табличными редакторами или языками программирования общего назначения.
В механике Mathcad применяют для расчета напряжений, деформаций, кинематики и динамики механизмов. Электротехнические специалисты используют его для моделирования цепей постоянного и переменного тока, расчета параметров трансформаторов и настройки фильтров. В теплотехнике Mathcad помогает при расчетах теплопередачи, конвекции и сопротивлений тепловых потоков.
Программа особенно эффективна в проектах, где требуется совместная работа инженеров разных профилей. Благодаря возможности вставки текста, графиков, уравнений и единиц измерения в едином документе, снижается риск ошибок и потерь информации при передаче расчетов между участниками.
Mathcad интегрируется с CAD-системами, такими как PTC Creo, и поддерживает использование внешних библиотек, включая Excel, что делает его удобным инструментом для подготовки расчетных моделей, пригодных для последующего использования в системах автоматизированного проектирования.
Рекомендуется использовать Mathcad в тех случаях, когда требуется точная документация расчетов с возможностью верификации, повторного использования и интеграции в сложные инженерные процессы. Это особенно актуально в аэрокосмической, энергетической, строительной и машиностроительной отраслях.
Решение инженерных расчётов с использованием символической и численной математики
Mathcad позволяет комбинировать аналитические и численные методы в рамках одного проекта. Это упрощает разработку моделей, где требуется точное выражение формул на начальных этапах и численная оценка результатов при заданных параметрах.

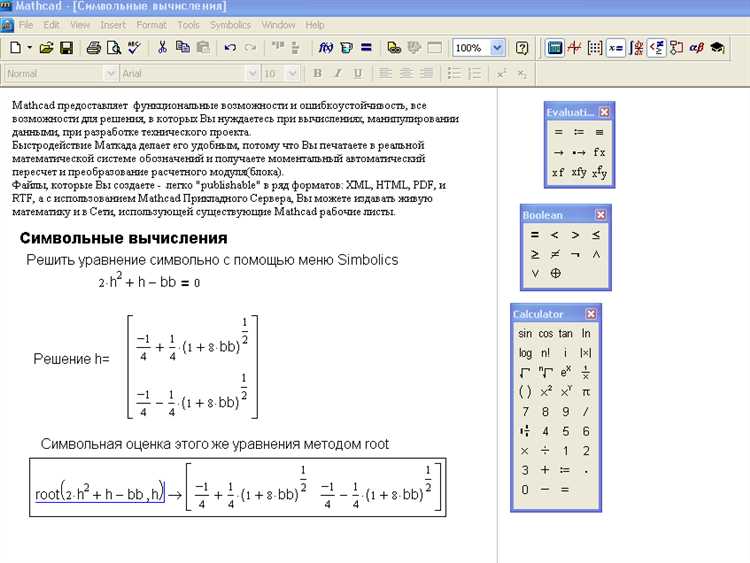

Символическая математика в Mathcad применяется для упрощения выражений, интегрирования, дифференцирования и преобразования уравнений. Например, при расчёте изгиба балки методом начальных параметров можно получить общую формулу для прогиба, а затем перейти к численной подстановке при конкретных нагрузках и длинах.

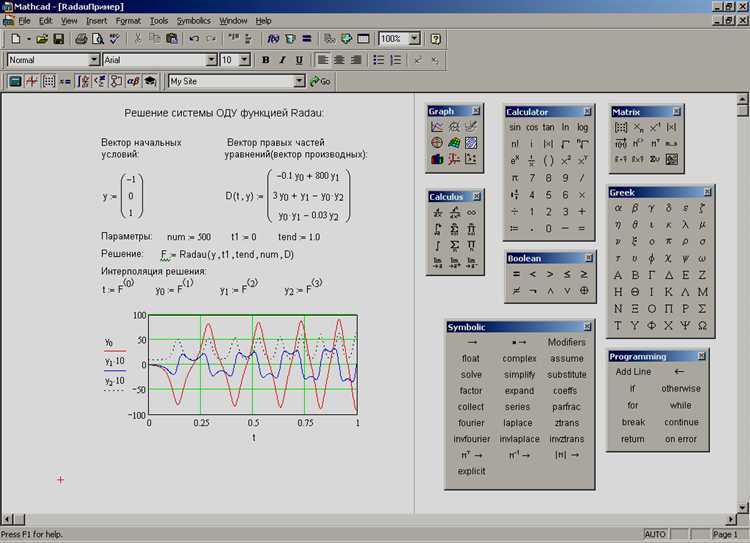

Численные функции позволяют решать системы нелинейных уравнений, выполнять итерационные расчёты, интегрировать выражения с переменными параметрами. Для сложных инженерных задач, таких как теплопередача в многослойной конструкции или расчёт колебаний, используются встроенные численные решатели (например, функция root для поиска корней, rkfixed для решения ОДУ).
Символическое упрощение повышает читаемость уравнений и снижает вероятность ошибок. Оно особенно полезно при работе с параметрическими моделями, где важно контролировать зависимость результата от входных величин. После получения аналитического результата возможно прямое сравнение с численным решением, что даёт дополнительную проверку корректности модели.
При проектировании инженерных систем, таких как гидравлические контуры, электронные схемы или тепловые обменники, Mathcad обеспечивает возможность точно задать уравнения потерь, сопротивлений и источников энергии, а затем рассчитать параметры в зависимости от граничных условий.
Автоматизация расчётной документации с динамически обновляемыми формулами
Mathcad позволяет автоматически актуализировать результаты при изменении входных данных без ручного пересчёта. Это особенно важно при разработке проектной и конструкторской документации, где повторяющиеся вычисления требуют точности и согласованности между разделами.
Формулы вводятся в естественном математическом виде и связаны с переменными, которые можно централизованно задавать в начале документа. Изменение значений в одном месте автоматически отражается во всех зависимых расчётах. Это исключает несоответствия, характерные для расчётов в текстовых редакторах и таблицах.
Для создания отчётов Mathcad поддерживает вставку текстовых блоков, графиков и единиц измерения. Документ можно подготовить в формате PDF, сохранив редактируемость исходного файла. При необходимости включается защита участков документа от изменений, что удобно при согласовании версий между инженером и экспертом.
В типовых расчётах (например, прочностных, теплотехнических или гидравлических) целесообразно создавать шаблоны с заранее заданной структурой. Это ускоряет подготовку новых документов и снижает вероятность ошибок. Пример: шаблон для расчёта балки с произвольным распределением нагрузки позволяет инженеру просто задать схему и параметры, а Mathcad выполнит все действия – от построения эпюр до расчёта реакций и проверок по нормам.
Дополнительно возможна интеграция с системами управления инженерными данными (например, Windchill), что упрощает ведение версионности и доступ к связанным документам.
Анализ тепловых и механических нагрузок в машиностроении
Mathcad применяется для оценки тепловых и механических нагрузок в компонентах машин, где требуется точный расчёт с учётом параметров материалов, внешних воздействий и граничных условий.
- Для расчёта теплового расширения применяется формула: ΔL = α·L₀·ΔT, где α – коэффициент линейного расширения, L₀ – начальная длина, ΔT – изменение температуры. В Mathcad удобно вводить переменные с физическими единицами, исключая ошибки в масштабе и единицах измерения.
- Анализ распределения температур в телах осуществляется с использованием уравнения теплопроводности. Mathcad позволяет задавать уравнения в символьной или численной форме, подключать граничные условия и строить графики изменения температуры по длине или времени.
- Для оценки напряжений при комбинированных нагрузках (механика + температура) используются тензоры напряжений и деформаций. Mathcad поддерживает матричные операции, упрощающие расчёт по закону Гука в тензорной форме.
- При расчёте изгиба балки с учётом температурного градиента применяются интегральные уравнения, которые можно решать численно с использованием встроенных функций ode или genfit.
- Моделирование циклических тепловых и механических нагрузок проводится с использованием временных рядов. Mathcad позволяет задать функцию нагрузки как периодическую, а затем построить графики усталостного износа или смещения точки приложения силы во времени.
Для многослойных конструкций Mathcad даёт возможность задать индивидуальные тепловые и механические характеристики каждого слоя и вычислить распределение температуры, напряжений и деформаций по сечению.
Рекомендуется использовать пользовательские функции для расчёта повторяющихся операций, таких как вычисление теплового потока через стенку, с учётом разных режимов теплообмена (проводимость, конвекция). Это упрощает анализ сложных сборок и обеспечивает повторяемость расчётов.
Подготовка технических отчётов с интеграцией графиков и таблиц
Mathcad позволяет формировать технические отчёты, содержащие вычисления, графики и текстовые пояснения в едином интерактивном документе. Расчёты автоматически обновляются при изменении исходных данных, исключая расхождения между результатами и текстовой частью.
Для вставки графиков достаточно использовать встроенные функции 2D или 3D-построения. На графиках можно отображать зависимости переменных, экспериментальные данные, а также области допустимых значений. Поддерживается настройка цвета, масштаба, подписей осей и сетки без обращения к внешним средствам визуализации.
Табличные данные вводятся вручную или импортируются из Excel. Mathcad сохраняет связи между ячейками таблицы и формулами в документе, что удобно для анализа наборов параметров. Использование единиц измерения в таблицах позволяет избежать ошибок при пересчётах.
Для описания алгоритма расчётов применяются встроенные текстовые блоки. Они размещаются между формулами и графиками, обеспечивая последовательное изложение. Поддерживается вставка ссылок на переменные и результаты, что упрощает восприятие и исключает необходимость ручного обновления значений.
Форматирование отчёта выполняется с учётом структуры документа: заголовки, нумерация, колонтитулы, автоматическое создание оглавления. Документ экспортируется в PDF с сохранением всех графических и табличных элементов без потери качества.
Проверка расчётов в проектах по строительной и архитектурной инженерии
Mathcad позволяет формализовать контрольные расчёты в строительных проектах с использованием точных выражений, понятных как инженерам, так и экспертизе. Это особенно важно при проектировании несущих конструкций, где критична проверка нагрузок, прогибов, устойчивости и жёсткости.
- Для расчёта балок и рам можно задать уравнения изгиба с привязкой к нагрузке, пролету, типу закрепления и материалу. Mathcad отображает формулы и результаты в одном поле, что исключает расхождения между исходными данными и вычислениями.
- При моделировании железобетонных конструкций удобно рассчитывать арматурные сетки, проверять условия прочности по первой и второй группам предельных состояний, используя введённые вручную формулы СНиП и СП без написания кода.
- В архитектурных проектах применяют проверку сечений на устойчивость при нестандартных формах. Mathcad позволяет использовать аналитические выражения, дополняя их графиками распределения напряжений и деформаций.
Рекомендуется использовать единый формат входных параметров с подписями и блоками комментариев. Это упрощает аудит и повторную проверку расчётов другими участниками проекта. Особенно полезна функция контроля размерностей: ошибки, связанные с некорректными единицами измерения, исключаются автоматически.
- Для проверки расчётов фундаментов можно задать формулы расчёта несущей способности основания, давления на грунт, коэффициентов условий работы с учётом поправок на сейсмику, просадочность и обводнённость.
- Расчёт снеговой и ветровой нагрузки по СП легко проверяется при изменении высоты здания, региона строительства и конфигурации кровли – достаточно изменить входные данные и пересчитать документ.
Итоговые выражения можно сохранять как шаблоны, применяемые повторно в новых проектах, что повышает повторяемость и точность инженерных решений.
Интеграция Mathcad с другими инженерными CAD и CAE-системами
Mathcad обеспечивает прямое взаимодействие с такими CAD-платформами, как Autodesk Inventor, SolidWorks и PTC Creo. Благодаря встроенным API и поддержке форматов XML и MathML можно импортировать и экспортировать данные расчетов и параметрические модели без потери точности. Это позволяет автоматически обновлять проектную документацию при изменении расчетных данных.
Для CAE-систем, включая ANSYS и Abaqus, Mathcad используется для предобработки и постобработки результатов. Можно формировать пользовательские скрипты, которые преобразуют результаты моделирования в удобный формат для последующего анализа. Кроме того, Mathcad интегрируется с MATLAB, расширяя возможности численных методов при решении сложных инженерных задач.
При работе с несколькими системами рекомендуется настроить единые стандарты именования переменных и единиц измерения в Mathcad, чтобы избежать ошибок при передаче данных. Использование шаблонов расчетов в Mathcad ускоряет процессы проверки и верификации моделей, что важно при комплексном проектировании.
Рекомендуется автоматизировать обмен информацией между Mathcad и CAD/CAE средствами через скрипты на Python или Visual Basic, что снижает ручной ввод и уменьшает вероятность ошибок. Такой подход повышает эффективность инженерного процесса, особенно в многокомпонентных проектах с частыми изменениями параметров.
Вопрос-ответ:
Для чего предназначена программа Mathcad?
Mathcad служит для выполнения математических вычислений, оформления инженерных расчетов и документирования рабочих процессов с формулами и графиками. В ней можно решать уравнения, строить графики, анализировать данные и создавать отчеты, что помогает систематизировать вычислительную работу и сделать её более наглядной.
В каких областях чаще всего применяется Mathcad?
Программа широко используется в инженерии, научных исследованиях и образовании. Её применяют при проектировании, расчётах в механике, электротехнике, строительстве, а также для проведения лабораторных работ и обучения студентов. Благодаря наглядности и удобству работы с формулами, Mathcad подходит для технических специалистов и преподавателей.
Какие возможности Mathcad предоставляет для работы с графиками и визуализацией данных?
Mathcad позволяет строить двумерные и трёхмерные графики, создавать диаграммы и настраивать их внешний вид. Можно отображать зависимости, проводить анализ изменений параметров и сравнивать результаты вычислений в графическом формате. Это помогает лучше понять поведение систем и сделать расчёты более понятными для коллег или заказчиков.
Можно ли использовать Mathcad для решения сложных инженерных задач с несколькими переменными и системами уравнений?
Да, Mathcad умеет работать с системами уравнений любой сложности, включая нелинейные. В ней можно задавать переменные, условия, проводить численные методы решения, а также автоматически обновлять результаты при изменении исходных данных. Это облегчает моделирование сложных процессов и проверку различных вариантов решений.
