Бортовая передача на автомобилях ЛуАЗ представляет собой редуктор, встроенный в ступицу колеса, и предназначена для увеличения крутящего момента при движении по пересечённой местности. Конструкция включает в себя коническую пару, размещённую в герметичном корпусе, установленном на поворотном кулаке. Основная особенность – смещение оси вращения колеса относительно оси полуоси, что требует точной настройки при сборке.
Перед началом разборки необходимо слить масло из корпуса передачи через сливное отверстие и тщательно очистить узел от загрязнений. Откручивание крепежа начинается с демонтажа защитного кожуха и тормозного барабана. Важно использовать качественный инструмент, чтобы не повредить посадочные поверхности и резьбовые соединения.
Особое внимание стоит уделить состоянию конических шестерён. Износ зубьев, появление задиров или следов перегрева требуют замены пары в сборе. При демонтаже оси шестерни фиксируются с помощью специального приспособления, предотвращающего смещение во время извлечения. Не допускается использование ударного инструмента, так как это приводит к микротрещинам в корпусе редуктора.
Сборка осуществляется в обратной последовательности, с обязательной регулировкой зацепления шестерён с помощью регулировочных прокладок. Зазор между зубьями должен составлять 0,1–0,2 мм, проверяется через контрольное отверстие при помощи щупа. Масло рекомендуется заливать трансмиссионное, класса не ниже GL-4, вязкостью 85W-90, объём заливаемой жидкости – около 0,35 литра.
После сборки узел обкатывается на подставке без нагрузки. В процессе обкатки необходимо контролировать уровень шума и отсутствие перегрева корпуса. При отклонениях – повторная регулировка обязательна. Только после успешной обкатки возможна установка колеса и проверка передачи под нагрузкой.

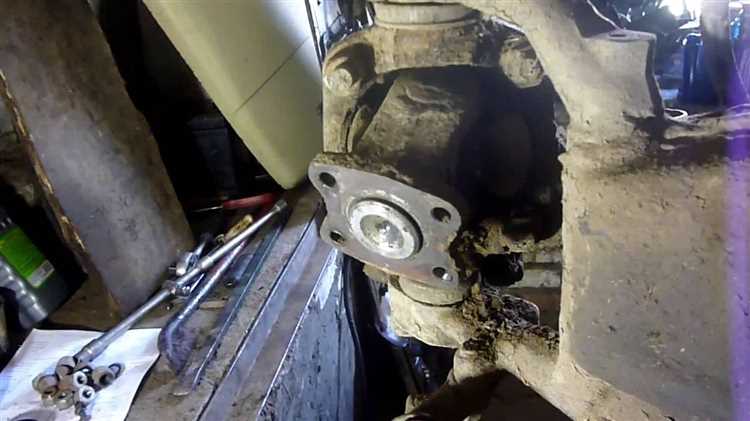

Как отсоединить бортовую передачу от полуоси без повреждений
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности и надежно зафиксирован. Снимите колесо и открутите крышку ступицы. Ослабьте болты крепления полуоси к фланцу бортовой передачи, не удаляя их полностью.
Для исключения повреждений используйте специальный съемник или деревянный брус, чтобы аккуратно поддеть полуось. Не применяйте зубило или металлические предметы с острыми краями – это приведет к задиру посадочной поверхности.
Поверните полуось, совместив метки на фланце и корпусе передачи, если они имеются. Это облегчит дальнейшую установку и исключит перекос. После ослабления болтов аккуратно расшевелите фланец легкими равномерными ударами через деревянную проставку. Давление должно быть распределено по окружности, без резких усилий.
Как только фланец отделится от корпуса передачи, медленно извлеките полуось, удерживая ее строго по оси вращения. При перекосе возможно повреждение шлицов или внутреннего сальника. Осмотрите уплотнительные поверхности: при наличии следов износа или заусенцев замените детали до повторной сборки.
Не прикасайтесь к контактной поверхности шлицев руками – это может вызвать коррозию. Обработайте их тонким слоем консистентной смазки типа Литол-24 или ШРУС-4 перед обратной установкой.
Какие инструменты нужны для разборки бортовой передачи ЛуАЗа
Для разборки бортовой передачи ЛуАЗа потребуется набор специализированных инструментов, которые обеспечат эффективность работы и предотвращение повреждений деталей. Среди них:
1. Набор гаечных ключей – ключи с головками различных размеров (от 10 до 32 мм) пригодятся для снятия болтов и гаек, удерживающих корпус и крышки бортовой передачи. Особенно полезны ключи с трещоткой для ускоренной работы в ограниченных пространствах.
2. Отвертки – необходимы для работы с мелкими крепежами и крышками. Потребуются как плоские, так и крестовые отвертки, в зависимости от типа винтов.
3. Монтировки – используются для разборки зажатых или трудно извлекаемых деталей. Работать нужно аккуратно, чтобы не повредить элементы бортовой передачи.
4. Молоток – нужен для аккуратного выбивания подшипников или других сильно зафиксированных деталей. Лучше использовать молоток с нейлоновым или резиновым наконечником, чтобы избежать повреждений.
5. Съемники подшипников – необходимы для извлечения подшипников из корпуса передачи. Съемники могут быть как универсальными, так и специально подобранными для бортовой передачи ЛуАЗа, чтобы не повредить внутренние элементы.
6. Ключи для пневмоинструментов – если разборка будет выполняться с использованием пневматического инструмента, потребуется комплект воздушных ключей для быстрого откручивания крепежных элементов.
7. Пресс – в некоторых случаях для снятия зафиксированных деталей или подшипников потребуется гидравлический или механический пресс, чтобы избежать повреждения корпуса.
8. Тросовые или струбцинные захваты – используются для удержания деталей при разборке. Эти захваты предотвратят перемещение частей при работе с корпусом бортовой передачи.
9. Специальные прокладки и герметики – для замены старых прокладок и герметизации после сборки бортовой передачи. Очень важно использовать материалы, рекомендованные производителем, для предотвращения утечек масла.
При разборке важно также иметь под рукой чистую рабочую поверхность и контейнеры для деталей, чтобы не потерять мелкие элементы. Тщательная подготовка инструментов и соблюдение технологического процесса помогут избежать лишних повреждений и гарантируют качественную сборку бортовой передачи после ремонта.
Порядок демонтажа внешней крышки и извлечения шестерён
Для начала работы необходимо снять приводной вал, открутив его крепление и аккуратно извлекая. После этого освободите все соединения внешней крышки с корпусом бортовой передачи. Используйте соответствующий инструмент для откручивания болтов или винтов, крепящих крышку. Обратите внимание на наличие защитных крышек и уплотнителей – они должны быть сохранены в случае повторного монтажа.
При демонтаже внешней крышки следует аккуратно поддеть её с помощью специального рычага или монтажного инструмента, чтобы избежать повреждений поверхности. После снятия крышки проверьте состояние её уплотнительных элементов. В случае повреждений замените их перед сборкой.
Далее, приступайте к извлечению шестерён. Для этого аккуратно снимите фиксирующие элементы, такие как стопорные кольца или штифты, удерживающие шестерни на валу. Внимательно следите за расположением каждой детали, чтобы избежать путаницы при обратной сборке. Для облегчения процесса можно использовать магнитный инструмент для удержания мелких деталей.
Шестерни необходимо извлекать плавно, без рывков, чтобы не повредить подшипники или другие внутренние элементы. Если шестерни сидят слишком плотно, используйте специализированный съемник или аккуратно постучите по внешней части шестерни с применением мягкого молотка, избегая прямого удара по шестерне.
После извлечения шестерён осмотрите их на наличие износа или повреждений. При необходимости замените изношенные элементы, чтобы обеспечить нормальную работу бортовой передачи в будущем.
На что обращать внимание при осмотре зубчатых колес и подшипников
Осмотр зубчатых колес и подшипников – ключевой этап в обслуживании бортовой передачи ЛуАЗ. При его проведении важно выявить возможные дефекты, которые могут привести к снижению эффективности работы трансмиссии или поломке. Рассмотрим основные моменты, на которые стоит обратить внимание при осмотре этих деталей.
Зубчатые колеса
При проверке зубчатых колес важно оценить следующие параметры:
- Состояние зубьев: Зубья должны быть ровными, без следов износа, трещин или сколов. Особое внимание стоит уделить внешним зубьям, которые чаще всего подвержены повреждениям.
- Износ зубьев: Он проявляется в виде скругления углов или уменьшения высоты зуба. Измерьте высоту зуба с помощью микрометра. Превышение нормы износа ведет к снижению надежности передачи вращающего момента.
- Состояние зацепления: Проблемы с зацеплением могут проявляться в виде шумов или вибраций при работе. Проверьте зазор между зубьями с помощью щупа, чтобы выявить возможные отклонения.
- Коррозия и следы износа: Присутствие ржавчины или следов износа на поверхности зубьев может указывать на недостаточное смазывание или загрязнение. Если коррозия незначительная, проведите очистку и обезжиривание поверхности.
- Центровка и люфт: Проверьте, правильно ли установлены зубчатые колеса. Наличие люфта на валу может говорить о возможном износе подшипников или неправильной установке.
Подшипники
Подшипники играют важную роль в обеспечении стабильности работы бортовой передачи. При их осмотре стоит учитывать следующие аспекты:
- Шумы и вибрации: При вращении подшипника вручную должно отсутствовать постороннее сопротивление или шум. Любые звуки, например, гул или скрежет, свидетельствуют о дефектах в шариках или роликах, что требует замены подшипника.
- Люфт: Для проверки люфта необходимо аккуратно покачать подшипник вручную. Нормальный подшипник должен иметь минимальный люфт, который можно ощутить лишь при значительных усилиях.
- Износ и повреждения внешней обоймы: Проверяйте обойму подшипника на наличие трещин, вмятин и следов износа. При наличии таких дефектов подшипник требует замены.
- Состояние смазки: Излишки или дефицит смазки могут привести к перегреву и выходу из строя подшипника. Осмотрите подшипник на наличие смазки – она должна быть равномерно распределена по всем рабочим поверхностям.
- Коррозия: Коррозионные повреждения на подшипниках, такие как ржавчина или пятна окисления, указывают на проблемы с герметичностью и возможным проникновением воды или грязи.
Регулярный и тщательный осмотр зубчатых колес и подшипников поможет избежать дорогостоящих поломок и продлить срок службы бортовой передачи на ЛуАЗ. Важно не только визуально проверять детали, но и оценивать их состояние при помощи точных измерений, чтобы своевременно выявить возможные дефекты и предотвратить неисправности.
Как правильно очистить корпус и посадочные поверхности от загрязнений
Перед началом работы важно правильно подготовить поверхности. Это не только повысит качество сборки, но и предотвратит возникновение неисправностей в будущем.
Для очистки корпуса и посадочных поверхностей от загрязнений используйте только специальные чистящие средства, подходящие для металла. Рекомендуется избегать использования агрессивных растворителей, которые могут повредить детали или вызвать коррозию.
Основной задачей является удаление масла, грязи, старой смазки и других загрязнителей, которые могут препятствовать правильному соединению деталей. Для этого выполните следующие шаги:
- Протрите поверхности чистой тряпкой, чтобы удалить крупные загрязнения.
- Используйте кисточку с жестким ворсом для удаления грязи в труднодоступных местах.
- Нанесите на поверхность специальное средство для удаления жира или масла и оставьте его на несколько минут для воздействия.
- Используйте металлическую щетку для очистки трудных загрязнений, но следите за тем, чтобы не повредить поверхность.
После механической очистки важно промыть детали в чистой воде, чтобы удалить остатки чистящего средства и грязи. В завершение протрите поверхности сухой тканью или используйте сжатый воздух для ускорения высыхания.
Посадочные поверхности, которые имеют высокие требования к точности, стоит очистить с особой осторожностью. Для этого используйте мягкие тряпки и избегайте применения абразивных материалов. Не стоит прилагать слишком большое усилие при очистке, чтобы не повредить прилегающие участки.
После очистки корпуса и посадочных поверхностей можно приступать к сборке, проверив, чтобы все детали были сухими и свободными от загрязнений. Это поможет предотвратить попадание частиц грязи в механизм и обеспечит надежную работу устройства.
Сборка узла с соблюдением заводских зазоров и меток совмещения
Сборка узла бортовой передачи на ЛуАЗ требует внимательности к заводским зазорам и меткам совмещения, так как от этого зависит правильность работы трансмиссии и долговечность компонента. При сборке необходимо строго придерживаться всех технологических требований, указанных в сервисной документации.
Первое, на что следует обратить внимание, – это соблюдение зазоров между движущимися частями. Например, для правильного функционирования сцепления и коробки передач важно проверить зазоры между шестернями и синхронизаторами. Заводские рекомендации для этих зазоров обычно находятся в пределах 0.2-0.3 мм. Для точной настройки следует использовать щупы, чтобы контролировать величину зазора в процессе сборки. Также важно обеспечить свободный ход деталей, чтобы избежать излишнего трения.
При установке подшипников обязательно проверяйте их подгонку к корпусу. Если посадочные размеры подшипников не совпадают с требованиями, их следует заменить. Особое внимание стоит уделить установке первичного и вторичного валов, так как правильность их совмещения влияет на работу всей трансмиссии. При этом вал должен быть установлен в соответствии с метками, которые указывают на точное положение вала относительно других компонентов.
Метки совмещения являются важными ориентирами для правильной установки зубчатых колес. Эти метки могут быть нанесены на корпус трансмиссии или на сами детали. Для обеспечения правильного совмещения зубьев шестерен при сборке важно выровнять метки так, чтобы зубчатые колеса находились в правильной геометрической ориентации. Это гарантирует плавную передачу усилия и минимизирует износ зубьев.
Следующий аспект – это проверка усилия затяжки болтов и гаек. Все крепежные элементы должны быть затянуты в соответствии с рекомендованным моментом, чтобы избежать повреждения резьбы или перекоса деталей. Необходимо использовать динамометрический ключ, чтобы обеспечить точность затяжки, особенно при сборке частей с высокими нагрузками.
После сборки рекомендуется провести ручной осмотр всех подвижных частей, чтобы убедиться в отсутствии заеданий или излишнего люфта. Также важно выполнить проверку на соответствие осевого зазора, который должен быть в пределах нормативных значений.
Проверка собранной передачи на шум и зацепление до установки на авто
Перед установкой бортовой передачи на автомобиль ЛуАЗ важно тщательно проверить её работу на отсутствие шумов и корректность зацепления зубьев. Неправильная настройка может привести к повышенному износу или поломке трансмиссии. Процесс проверки включает несколько ключевых этапов.
1. Проверка зацепления зубьев
Для проверки зацепления зубьев необходимо установить коробку передач на горизонтальную поверхность и вручную прокрутить её вал. В процессе вращения важно внимательно следить за состоянием зубьев на шестернях:
- Шестерни должны плавно и равномерно взаимодействовать друг с другом без заеданий.
- На зубьях не должно быть видимых следов износа или повреждений.
- Шестерни не должны «выбивать» или «поскальзывать» друг относительно друга.
Если при вращении наблюдаются заедания или выбивания, необходимо отрегулировать зазор между шестернями. Это можно сделать с помощью специальных приспособлений для выжима или регулировки зацепления, если такие имеются в конструкции трансмиссии.
2. Проверка на шум
Шум в трансмиссии может свидетельствовать о неправильно отрегулированных зазорах или неисправных компонентах. Для проверки на шум:
- Установите коробку передач на стенд и прокрутите её вручную.
- Включите все возможные передачи и внимательно слушайте работу механизма.
Основные признаки неисправности:
- Гул или металлический стук при вращении шестерен могут указывать на неправильное зацепление зубьев или повреждения вала.
- Постоянный шум, не зависимый от передачи, часто является признаком износа подшипников или других внутренних частей коробки передач.
Если шум проявляется при определённых оборотах или передачах, это может говорить о несоосности шестерён или неправильной регулировке давления масла в трансмиссии. В таких случаях рекомендуется пересобрать детали и проверить смазку в коробке передач.
3. Проверка зазора между шестернями и подшипниками
Зазор между шестернями и подшипниками играет важную роль в общем состоянии передачи. Слишком большие зазоры могут привести к люфтам, а недостаточные – к перегреву и поломке. Для проверки этого параметра:
- Используйте индикатор часового типа для измерения люфта шестерён в сборе.
- При наличии люфта более допустимого значения, следует заменить изношенные подшипники или провести регулировку.
4. Окончательная проверка работы передачи
После проведения всех проверок и устранения недостатков необходимо провести финальную проверку работы коробки передач в сборе. Для этого установите её в рабочее положение и проверьте плавность переключения передач. Они должны переключаться без задержек и скрежета.
В случае выявления проблемы в работе переключения передач или ухудшения зацепления, нужно заново проверить все компоненты на возможные повреждения или неправильную сборку. Правильно собранная и настроенная коробка передач обеспечит стабильную работу трансмиссии на протяжении долгого времени.
Вопрос-ответ:
Что такое бортовая передача на ЛуАЗ и как она устроена?
Бортовая передача на ЛуАЗ — это важная часть трансмиссии, предназначенная для передачи крутящего момента от коробки передач к колесам. Она состоит из редуктора, который уменьшает скорость вращения, и дифференциала, который равномерно распределяет момент между правым и левым колесами. Это позволяет автомобилю сохранять маневренность и проходимость, особенно в условиях бездорожья.
Какие этапы включает процесс разборки бортовой передачи на ЛуАЗ?
Процесс разборки бортовой передачи на ЛуАЗ начинается с демонтажа колес и разборки подшипников, которые поддерживают шестерни. Далее, снимается редуктор и отделяются элементы дифференциала. Для разборки необходимо открутить крепежные болты и аккуратно извлечь детали, чтобы не повредить их. Особое внимание стоит уделить маркировке частей, чтобы при сборке не возникло проблем с их правильной установкой.
Какие проблемы могут возникнуть при сборке бортовой передачи ЛуАЗ?
Одной из основных проблем при сборке бортовой передачи является неправильная установка шестерен, что может привести к повышенному износу или даже поломке трансмиссии. Также важно правильно зафиксировать подшипники и убедиться, что все элементы надежно закреплены. Неверно выставленные зазоры могут привести к перегреву или неэффективной работе передачи. Поэтому сборку рекомендуется проводить тщательно, с использованием оригинальных деталей и инструментов.
Какие особенности работы бортовой передачи ЛуАЗ при эксплуатации на бездорожье?
Бортовая передача ЛуАЗ играет ключевую роль в обеспечении проходимости автомобиля на сложных участках. За счет работы редуктора и дифференциала, она позволяет эффективно распределять крутящий момент между колесами, что помогает автомобилю преодолевать препятствия, такие как грязь, снег или камни. На сложных участках местности, где одно колесо может потерять сцепление, бортовая передача помогает второму колесу продолжать движение, что улучшает сцепление с дорогой и стабилизирует автомобиль.
Как часто нужно обслуживать бортовую передачу ЛуАЗ и какие действия нужно предпринять?
Обслуживание бортовой передачи ЛуАЗ зависит от интенсивности эксплуатации автомобиля. Рекомендуется проверять уровень масла в редукторе каждые 10 000 километров пробега. Если масло загрязняется или теряет свои свойства, его следует заменить. Также важно периодически осматривать элементы на наличие износа, таких как шестерни и подшипники. В случае обнаружения повреждений, нужно провести ремонт или замену этих деталей для предотвращения более серьезных поломок.
